VK2C21是一个点阵式存储映射的LCD驱动器,可支持最大80点(20SEGx4COM)或者最大128点(16SEGx8COM)的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据,也可通过指令进入省电模式。其高抗干扰,低功耗的特性适用于水电气表以及工控仪表类产品 。Z124+25
2 h5 F* Y+ M0 ~* j' V
特点
• 工作电压 2.4-5.5V
• 内置32 kHz RC振荡器
• 偏置电压(BIAS)可配置为1/3、1/4
• COM周期(DUTY)可配置为1/4、1/8
• 内置显示RAM为20x4位、16x8位
• 帧频可配置为80Hz、160Hz
• 省电模式(通过关显示和关振荡器进入)
• I2C通信接口• 显示模式20x4、16x8
• Q.2.8.8.5.2.1.8.9.6.6
3 v1 x- Y; N  h0 k5 F
• 3种显示整体闪烁频率• 软件配置LCD显示参数
• 读写显示数据地址自动加1
• VLCD脚**LCD驱动电压源(≤VDD)
• 内置16级LCD驱动电压调整电路
• 沈.生.1.3.5.5.4.7.4.4.7.0.3
  ?6 V' K& a9 ?5 n
• 内置上电复位电路(POR)
• 低功耗、高抗干扰
• 封装SOP20 (300mil) (12.8mm x 7.5mm PP=1.27mm)
SOP24 (300mil) (15.4mm x 7.5mm PP=1.27mm)
SOP28 (300mil) (18.0mm x 7.5mm PP=1.27mm)

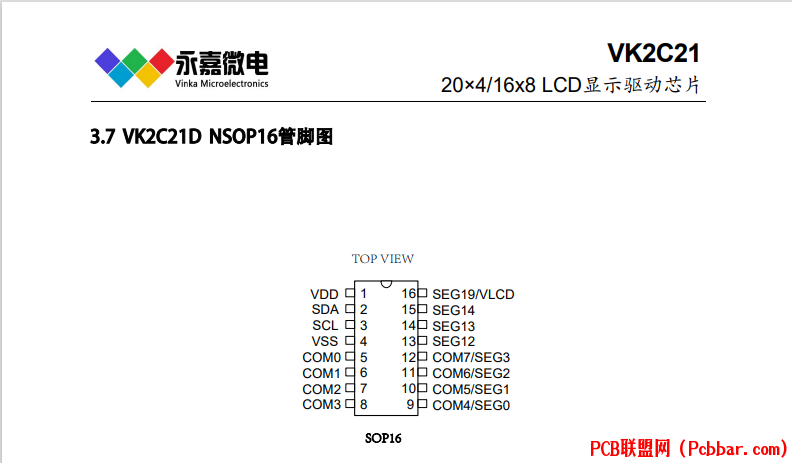

NSOP16 (150mil) (9.9mm x 3.9mm PP=1.27mm)
DICE
COG
8 B$ B; C8 n' Q( E7 c
