设计初衷??想自己做个能连网的时钟，结合RT-thread,显示个天气预报什么的，想想就挺有趣的。考虑到当前的芯片价格，和后续的设计，万一还有个啥奇妙的想法呢，就把这个做成了核心板。
??一开始就只做了最小系统板，啥都没有。发现调试不方便，打印信息啥的我都得接线，很费劲，就直接加了个ST LINK,ART-PI提供了一个固件挺好用，带虚拟U盘和虚拟串口。
??既然打算做个小屏幕显示图片，加个SD卡，那不想显示啥，就把图片存里面进行加载呗。通过SD卡升级程序也可以啊，更换固件很方便呀，后面发现，能联网哎，从平台升级程序也可以啊，但这个SD卡是有可能坏的，或者读取失败，FLASH稳定性还行，固件直接存到FLASH。焊上去，掉不了。还有一个USB，试试把FLASH虚拟个U盘，咱也把固件拖进去，也能升级。最后加来加去，就成现在的板子了。点个灯，跑个RTT，操作一下文件，做做程序升级，玩玩USB，常见的都有。
作品展示??原理图的整理是非常整洁的，说实话，小飞哥的原理图可不像这么整洁，值得学习，嘿嘿...

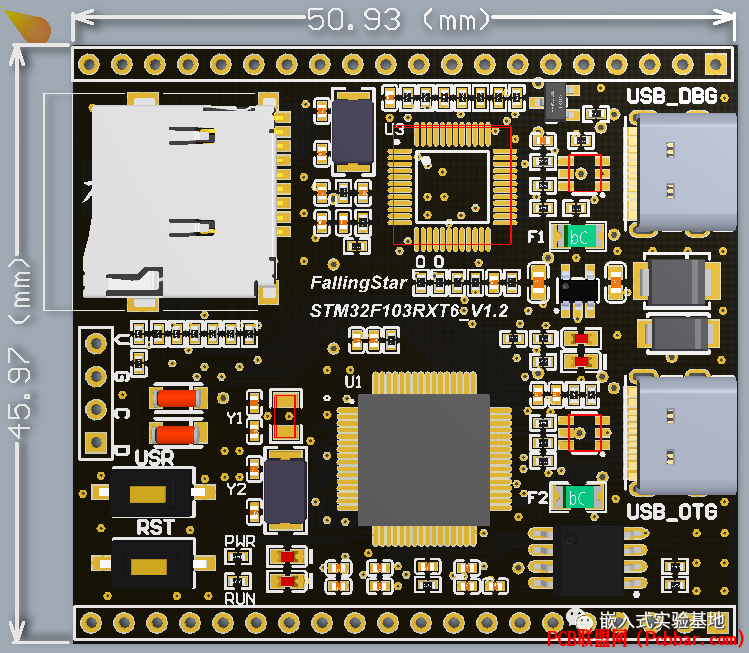

??PCB尺寸及3D视图


??成品


主要功能主控：STM32f103RxT630个扩展IO板载STLINKTF卡flash用户按键、LED灯USB、STLINK双type-C接口各模块介绍有一定基础的小伙伴直接看电路原理图即可，最小系统，整个原理图来讲，相对还是很容易看懂的。
1、主控STM32F103RxT6
??这个就不多做介绍啦，看芯片手册即可，这里主要介绍一种原理图封装的绘制方法，一般引脚数是很多的，全放在一个封装图上，会使得原理图封装很大，看起来比较繁琐，除此之外，PIN脚一般是分为几种类型，电源脚、地脚、普通IO等，我们可以把这些分开画，分为几个子部分，最终合成完整的封装，原理图设计会看起来舒服很多。
