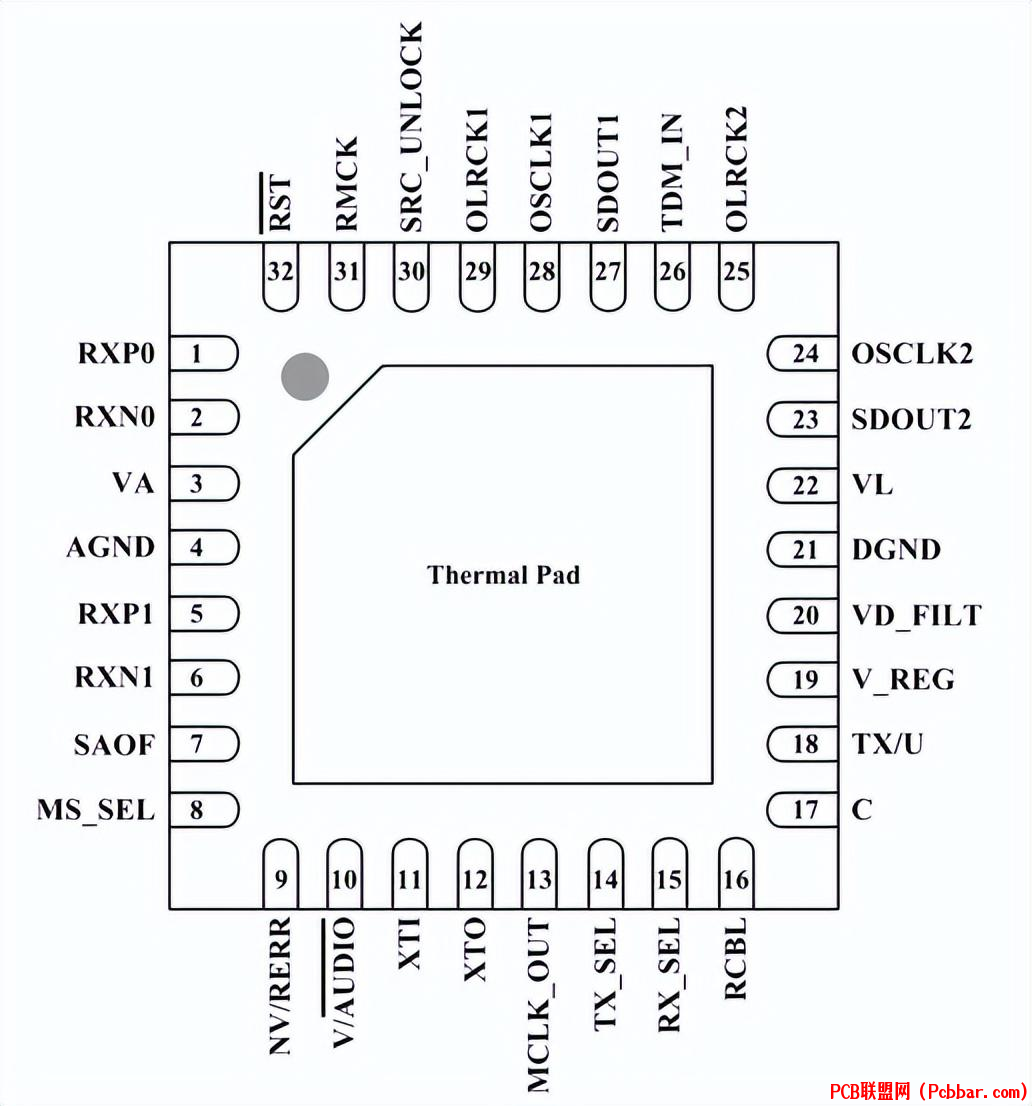

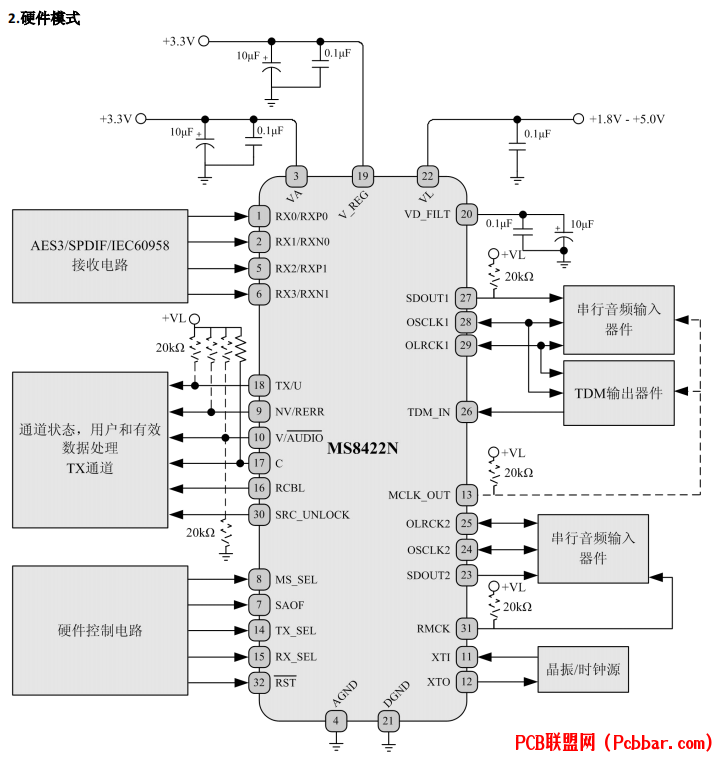

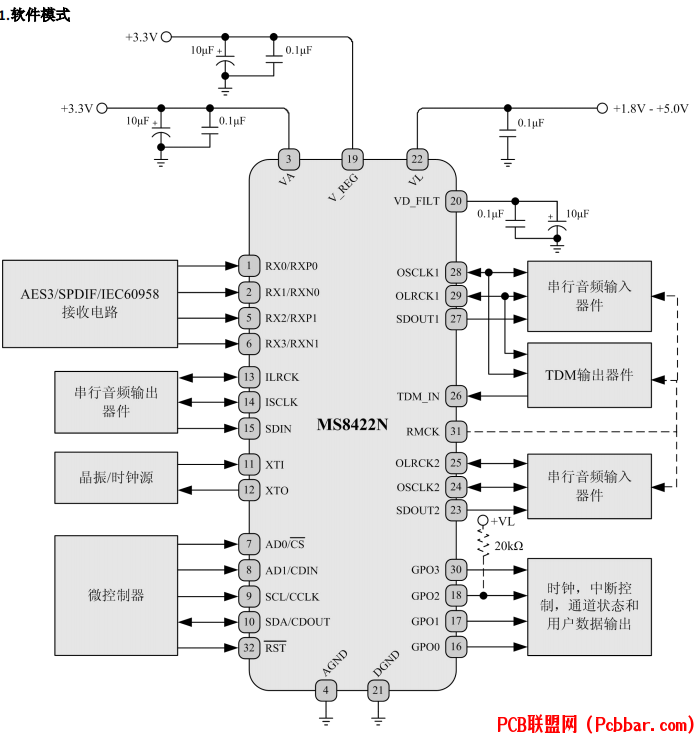

P=P替代CS8422 一、产品简述 MS8422N 是一款 24 位，高性能异步采样率转换器，它集成了数字音频接口接收器，它支持 IEC60958，S/PDIF，EIAJ CP1201和 AES3 接口标准。音频数据由音频接口接收器或三线串行音频输入端输入，通过 2 个三线串行音频输出端输出。在软件模式或硬件模式下，可通过控制端口控制 MS8422N。 二、主要特点  SPI 或 I2C 软件模式和单机硬件模式  灵活的 3 线数字串行音频输入端  两个可**选择数据路径的串行音频输出端  所有串行音频端口支持主从模式  时分复用模式（**M）  4 个通用输出端口（GPO）  +3.3V 模拟电源电压（VA）  +1.8V-5.0V 的数字接口电压（VL）  兼容 IEC60958，S/PDIF，EIAJ CP1201 和 AES3 协议  28kHz 到 216kHz 的采样频率范围  2:1 差分 AES3 或 4:1 S/PDIF 输入多路器  低抖动时钟恢复  无需外部 PLL 滤波器器件  可选择和自动的时钟转换  片内通道状态数据缓存  自动检测压缩的输入音频数据流  解码 CD 的 Q Sub-Code  140 dB 动态范围  -120 dB THD+N 三、应用  数字记录系统  数字混频控制台  高性能数模转换器  数字音频处理器  机顶盒  计算机  汽车音频系统 引脚分布图 四、功能描述 MS8422N是一款24位，高性能，单片CMOS立体声异步采样率转换器电路，它集成有可根据EIAJCP1201、IEC-60958、AES3和S/PDIF接口标准解码音频数据的数字音频接口接收器。 音频数据通过3线串行音频端口或兼容AES3的数字接口接收器输入。音频数据通过两个3线串行音频输出端口中的一个输出。串行音频端口可使用24、20、18或16位的数据。数据进入数字接口接收器可扩展到24位。输入和输出的数据可完全异步，或与连接到XTI的一个外部的数据时钟同步，或与从输入的S/PDIF或AES3数据中恢复出来的主时钟同步。 可通过软件模式或单机硬件模式来控制MS8422N。在软件模式中，用户可通过SPI或I²C控制端口进行控制。 其应用包括数字记录系统（DVD-R/RW，CD-R/RW，PVR，DAT，MD，和 VTR）、数字混合控制台、高品质 D/A，高性能处理器和计算机音频系统。 五、串行端口时钟操作 硬件模式控制 在硬件模式中，不能使用串行音频输入端口。SDOUT1是来自采样转换器的串行数据输出，SDOUT2是直接来自AES3接收器的串行音频输出。由于在硬件模式中不存在串行音频输入，所有的音频数据都是通过AES3接收器输入的。在硬件模式中，串行音频输出端口由SAOF和MS_SEL管脚控制。详见“硬件模式串行音频端口控制”。在硬件模式中，当一个串行端口设置为主模式时，每个 LRCK 周期都会有 64 个 SCLK。 软件模式控制 在软件模式中，MS8422N **了一个串行音频输入端口和两个串行音频输出端口。每个串行端口的时钟和数据路径选项都是可配置的，参考寄存器串行音频输入数据格式（0Bh）、串行音频输出数据格式-SDOUT1（0Ch）和串行音频输出数据格式-SDOUT2（0Dh）
