如何使用TARGET3001!创建异形焊盘的封装

Target3001

大家在使用TARGET软件过程中，可能会对软件的一些功能不尽熟知，比如在有些情况下，某些特定的元器件的封装带有异形焊盘，如果自带元器件库和对接的网络库都没有该元器件，这时候可能会需要我们手工绘制该封装的异形焊盘。

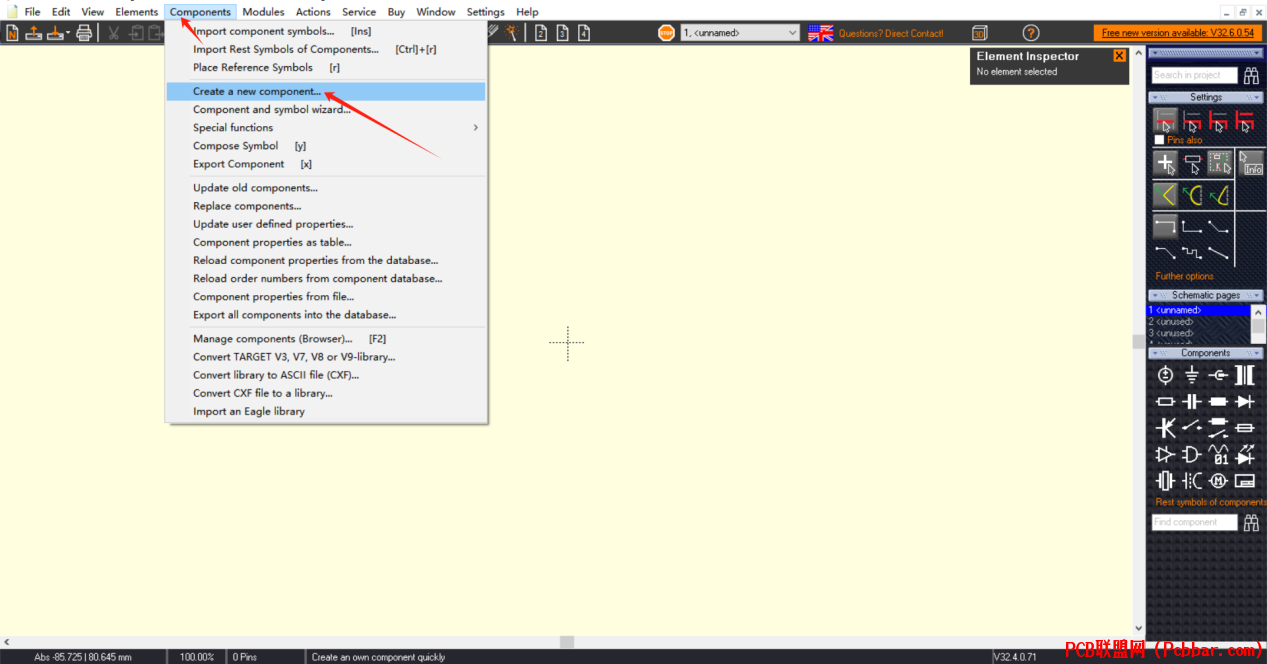

7 s' F! y: o' b) F首先，打开软件进入原理图界面，因为要操作元器件相关的功能，所以这里点击上方菜单栏“Components →Create a new component...”打开新建元器件弹窗。
1 }$ ^3 I& w7 S) x
# y& G+ X* E% h- U由于没有异形焊盘封装，所以这里点击“Draw an own package”进入封装绘制页面。
9 f) T' T' }9 `! T1 E2 |
在封装绘制页面放置焊盘，点击上方菜单栏“Elements →Place Pad”。

双击焊盘打开修改焊盘属性弹窗，然后勾选“From”栏后的“polygonal”，再次点击 Polygon 按钮打开异形焊盘编辑界面。
. Q& y# R, |8 H& j$ c4 b
- s5 i' \  r2 Y9 H在异形焊盘编辑界面可以自由修改焊盘的形状，你可以拖动那些小黑点改变焊盘形状或者新添小黑点，然后再拖动以改变焊盘形状。
$ w9 m5 A/ M. A8 U
! |9 E0 l3 ?# |+ c! @( Y% z比如我想做一个爱心形状的焊盘，通过操作最终得到的焊盘结果如下：

6 e" [  J; W; C" Y. G: e最后回到封装制作页面，可以看到异形焊盘已被放入，其他的部分再根据需要制作即可。
1 Y' F0 B) f% f! m4 r
总之，TARGET3001!支持异形焊盘的制作，感兴趣的可以自行操作加深理解。
