低功耗LCD驱动工业仪表LCD驱动芯片VKL144A/B

VK哈密瓜

产品品牌：永嘉微电/VINKA

产品型号：VKL144A/B

封装形式：SSOP48/QFN48L

产品年份：新年份

VKL144A/B是一个点阵式存储映射的LCD驱动器，可支持最大144点（36SEGx4COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，可配置4种功耗模式，也可通过关显示进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。Z124+190

特点

• 工作电压 2.5-5.5V

• 内置32 kHz RC振荡器

• 偏置电压（BIAS）可配置为1/2、1/3

• COM周期（DUTY）为1/4

• Q.2.8.8.5.2.1.8.9.6.6

• 内置显示RAM为36x4位

• 帧频80Hz/71Hz/64Hz/53Hz可调

• 掉电模式（通过关显示进入）

• 沈.生.1.3.5.5.4.7.4.4.7.0.3

• 可配置4种功耗模式

• I2C通信接口

• 显示模式36x4

• 3种显示整体闪烁频率

• 软件配置LCD显示参数

• 读写显示数据地址自动加1

• VLCD脚**LCD驱动电压（≤(VDD-VLCD)）

• 内置上电复位电路(POR)

• 超低功耗、高抗干扰

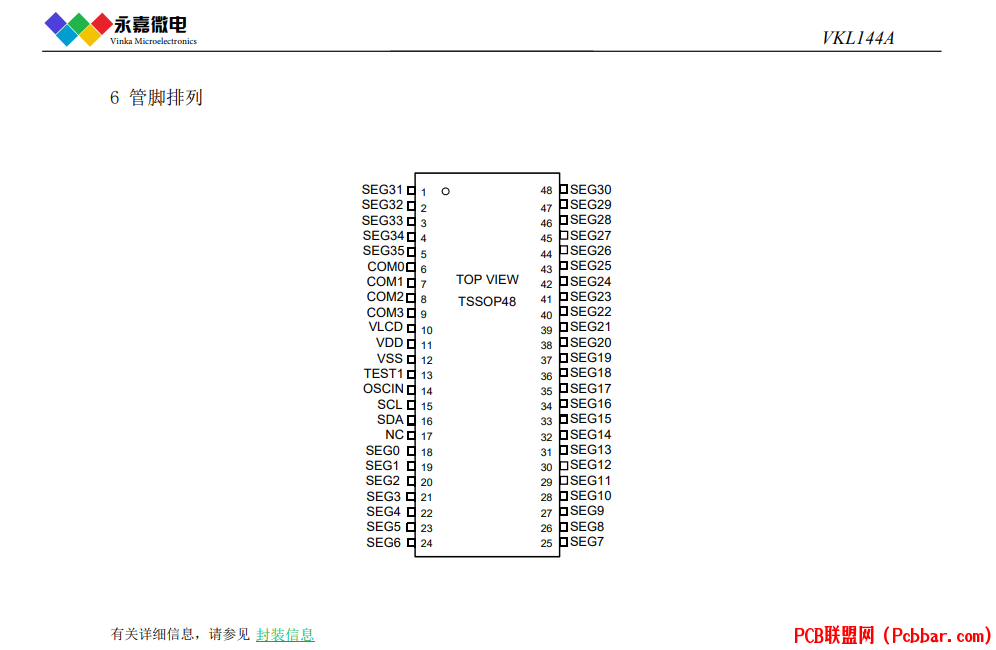

• 封装TSSOP48(240mil)(12.5mm x 6.1mm PP=0.5mm

         QFN48L(6.0mm x 6.0mm PP=0.4mm)

高抗干扰LCD液晶控制器及驱动系列:

VK2C21A 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SOP-28

VK2C21B 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SOP-24

VK2C21C 2.4～5.5V 12seg*4com 8*8 偏置电压1/3 1/4 I2C通讯接口 SOP-20

VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压1/3 1/4 I2C通讯接口 SOP-16

VK2C22A 2.4～5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-52

VK2C22B 2.4～5.5V 40seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-48

VK2C23A 2.4～5.5V 56seg*4com 52*8 偏置电压1/3 1/4 I2C通讯接口 LQFP-64

VK2C23B 2.4～5.5V 36seg*8com 偏置电压1/31/4 I2C通讯接口 LQFP-48

VK2C24 2.4～5.5V 72seg*4com 68*8 60*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP-80

超低功耗LCD液晶控制器及驱动系列:

VKL060 2.5～5.5V 15seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP-24

VKL128 2.5～5.5V 32seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-44

VKL144A 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 TSSOP-48

VKL144B 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 QFN48L (6MM*6MM)

——————————————————————————————————————————————————
