引言
本文介绍微软推出的首代定制AI加速器Maia 100。我们将探讨Maia 100的关键特性、架构设计以及软件生态系统，揭示其如何在Azure平台上革新大规模AI工作负载处理[1]。

$ c* f) H8 O. z6 ?- Y, j: UMaia 100简介
Maia 100专为Azure平台设计，旨在运行生产级OpenAI模型。这款加速器采用垂直整合方法，优化性能并降低AI计算成本。Maia 100基于软硬件协同设计原则，不仅解锁新功能，还提高了能源效率。

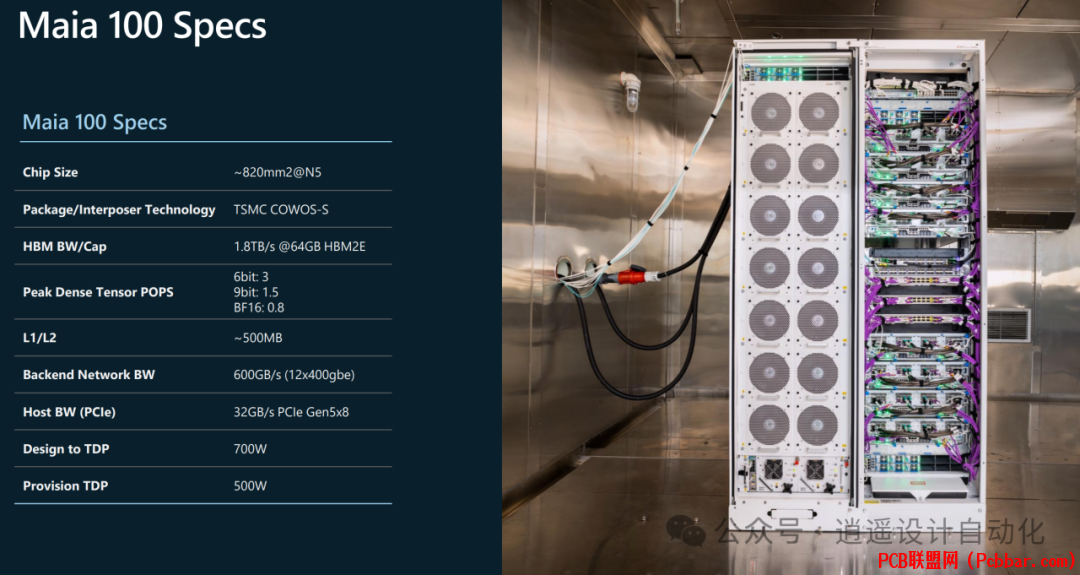

图1展示了Maia 100芯片的主要规格，包括尺寸、封装技术、内存带宽和计算能力。

4 ~4 g0 z: d: N4 `Maia 100芯片规格如下：
) t! x6 O% Y' q# c/ B7 h" j6 K9 Q

芯片尺寸：采用台积电5nm工艺，约820平方毫米
% e" H( J4 E$ F* |$ D6 b! n
  s! b. Q. v5 h% L: `

HBM带宽/容量：1.8TB/s，64GB HBM2E
+ i0 ?$ v3 e- J" r1 T( x

峰值密集张量性能：
: x: S% j9 h( {

6位运算：3 POPS

9位运算：1.5 POPS

BF16运算：0.8 POPS
$ c, m* Z; l2 S2 p
* V& j; U" j: z1 }; ?
1 p6 `( P( Y5 ?% a

后端网络带宽：600GB/s（12x400GbE）

2 c$ @8 Q6 @2 z9 W  {! x

主机带宽：32GB/s PCIe Gen5 x8
- Y# v# n0 F) q1 P

设计TDP：700W（供电TDP：500W）
. {& o9 Z7 A+ E/ g
& `8 P8 j% g7 b* h/ o, _架构深度解析
9 T' L' M: R  K  z, h( [Maia 100 SoC（片上系统）采用针对机器学习工作负载优化的分块架构。
# ]$ A" s6 m$ U6 `4 M

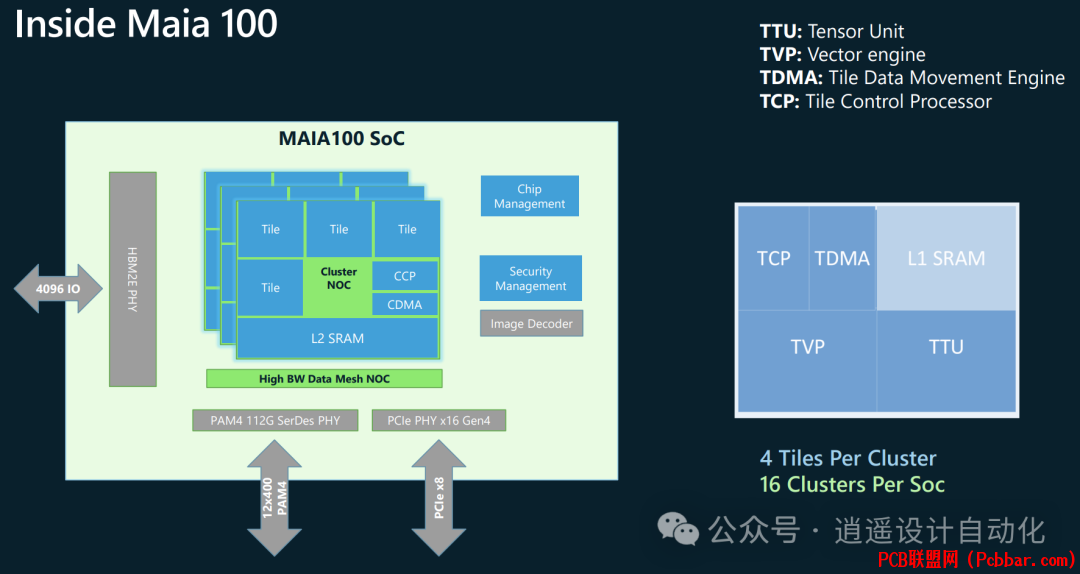

图2展示了Maia 100的内部架构，显示其分块结构、互连以及各种组件，如张量单元和向量处理器。

* z$ Q  [: g. q) i3 M主要架构特性包括：

分块结构：每个SoC包含16个集群，每个集群4个块

高带宽数据网格片上网络（NoC）

HBM2E内存接口

PAM4 112G SerDes和PCIe接口
" ]% D5 K. I5 T5 u* l7 t% g4 {
每个块包含：

张量单元（TTU）：支持各种数据类型的高速处理

向量处理器（TVP）：为ML操作定制的ISA

块数据移动引擎（TDMA）

块控制处理器（TCP）
0 T  |* @7 E, P0 `/ B4 d5 r
( [$ U% q6 X4 X; ]7 L* fMaia 100的ML专用架构旨在实现卓越的性能功耗比。通过以下方式解决数据移动瓶颈：
0 c1 {8 `/ O8 o( ]

数据压缩和窄数据类型支持（4位、6位、9位）

大容量L1/L2暂存器内存

为ML工作负载优化的网格状NoC拓扑

互连和网络能力
$ N4 s1 {( W/ Q- T- L+ W% x, KMaia 100支持基于以太网的后端网络，内置加密功能保护用户数据。


3 y# P6 Q$ I# k5 y: k7 ^" K; ^图3描述了Maia 100的网络拓扑，展示高带宽以太网链路和统一网络架构。

8 i# P+ H0 n+ p, v& P3 u主要网络特性：
( _( S. E6 w) U5 l2 K

高带宽以太网链路：

全收集/分散-归约速度达4800Gbps

任意对任意通信速度达1200Gbps

定制RoCE类协议，提高可靠性和负载均衡

支持AES-GCM加密

统一网络支持横向扩展和纵向扩展配置

1 T2 k# k+ c* |Maia SDK和软件生态系统
! U/ _9 W: Q/ d0 A3 q2 I7 Q为充分发挥Maia 100的潜力，微软开发了全面的软件开发套件（SDK）和生态系统。


图4展示了Maia SDK架构，显示从用户级接口到硬件抽象层的各个层次。

Maia SDK包括：

框架集成（如PyTorch）

开发者工具（调试器、性能分析器、可视化工具、模型量化和验证工具）

Maia编译器（Triton用于灵活性和可移植性，Maia API用于最高性能）

Maia内核库（类似cuBLAS）

Maia集合通信库（类似NCCL）

用户内核（编译后）

Maia主机/设备运行时

Maia运行时库（HAL）
. W6 |: y( j! @0 z# y3 s! K: F[/ol]
4 |" x: l" d( b$ U2 y  B4 Z这个全面的软件栈使模型能快速部署到Azure OpenAI服务。

5 g; M* l6 ]: J) p
; p/ `, B! S4 M9 Z/ o3 \: i! a编程模型和优化
Maia 100支持两种主要编程模型：

Triton：高级、硬件无关的方法

Maia API：低级、Maia专用方法，提供最大控制和性能
" n# A  g) K% s) s[/ol]
  O! x7 X7 q, ?

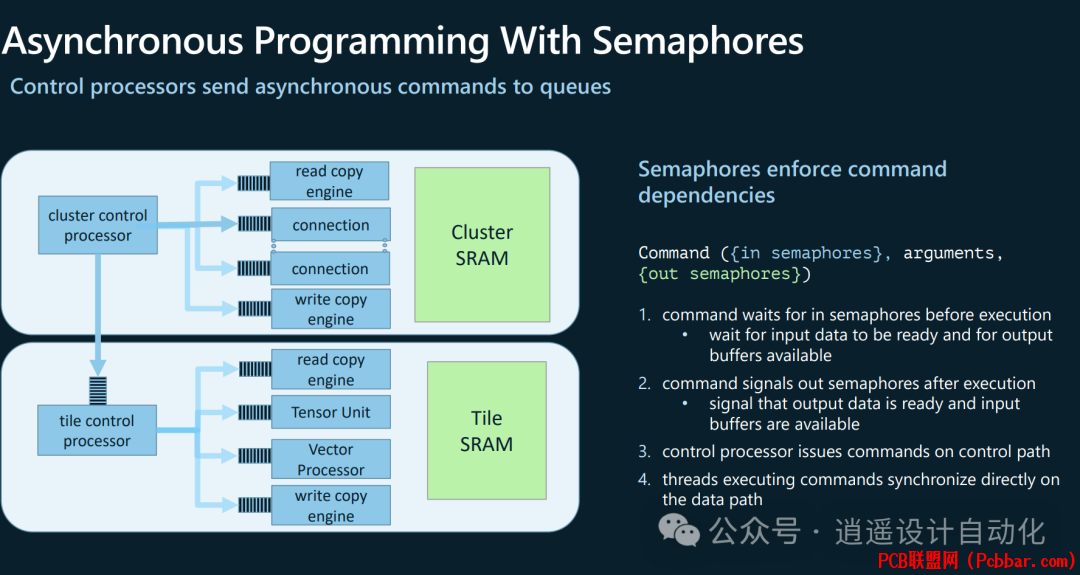

  B" E9 N4 o$ @* x- M; z6 M7 a& u图5演示了Maia 100中使用信号量的异步编程模型，说明命令和数据如何在系统中流动。
) R# m5 O& Z2 C+ e  t
+ {8 Y; H3 S: R4 p! p# i使用信号量的异步编程模型允许在芯片资源间高效调度和执行任务。
- b( v1 U) o5 }' G9 n5 w. L
GEMM分区和调度
矩阵乘法（GEMM）操作对AI工作负载极为重要。Maia 100实现了优化的GEMM分区和调度技术。
  v; g* d$ s5 s: _+ l# a  q7 D

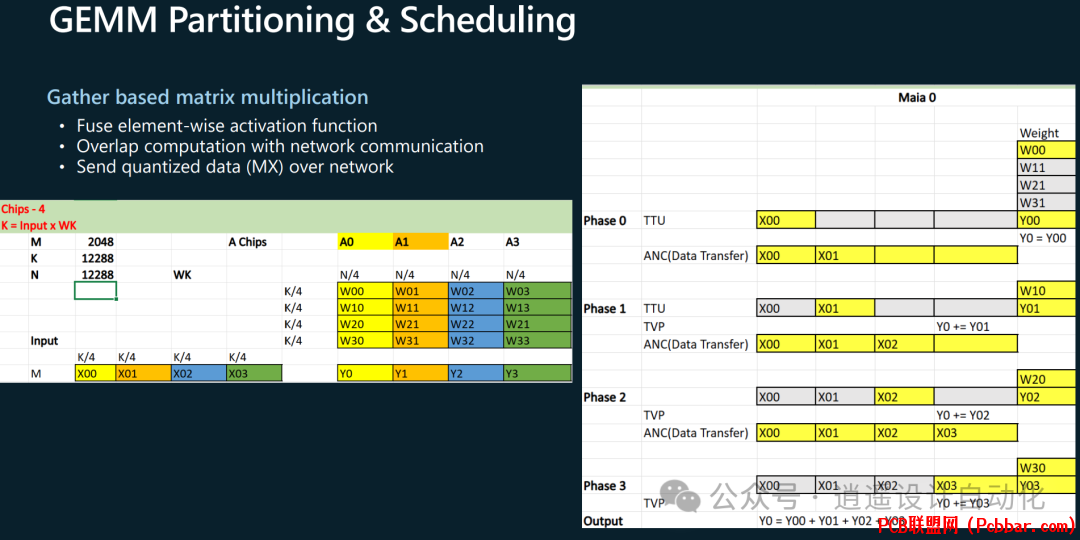

图6展示了Maia 100中GEMM操作的优化片上数据流，显示计算如何分布在集群间以及数据如何高效移动。
8 C' _/ [4 u* p% C: N
* g- g4 i6 J* f7 |& ~主要优化包括：

基于收集的矩阵乘法

融合元素级激活函数

计算与网络通信重叠

通过网络发送量化数据（MX）

利用L2 SRAM（CSRAM）缓冲激活值并减少HBM访问
4 T) T  p6 A1 O" k
% q( N7 E& z% ?" K* n1 yPyTorch集成和分布式计算
Maia 100提供与PyTorch的无缝集成，使开发者能轻松移植现有模型，只需最小改动。
  V, S/ U  O) Q2 ?  q& E* N1 {, V

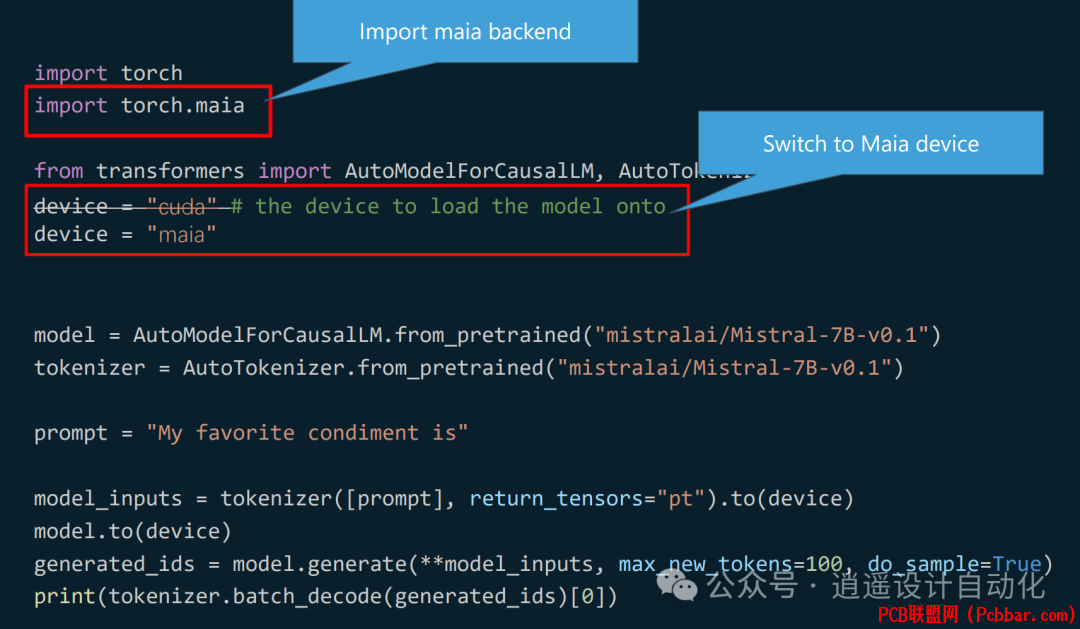

图7演示如何在PyTorch中使用Maia 100，展示从"cuda"到"maia"的简单设备切换。

PyTorch集成包括：
- |# \6 i" Z. F, S- @! Y/ ^

资源管理（HBM / SRAM / 流 / 事件）

即时执行模式

图执行模式（与torch.compile生态系统集成）
, V. o+ H6 J! Q, U3 S
. B& r' C4 b8 S) G5 f8 C6 e对于分布式计算，Maia 100引入MCCL（微软通信集合库）作为torch.distributed的后端，支持广泛的集合操作。

开发者工具
为支持开发者使用Maia 100，微软提供了一套工具：
1. maia-smi：设备管理实用程序
0 N6 [/ Q& ^2 U2 x
2. Maia调试器：

maia-gdb命令行调试

VS Code插件集成调试

5 }9 j, d  t! y/ H( f4 K& J3. 崩溃转储分析
) f+ X$ f" [  V4 J8 p( v
4. 虚拟平台（maia-sim）：
6 Q: n6 t# o# ?

Maia设备模拟器

- |: K4 z7 b1 W5. 竞态条件分析和执行图分析
  m5 \5 O) X  |  c: Y
6. 日志和性能分析库
' n% j9 h4 _' ^, O" M2 v
$ O' M! Q; c. a$ w# H. c7. Maia性能分析工具（maia-prof）

9 e" d6 L0 }* s) j8. Maia资源使用监控工具（maia-mon）

) L# X2 A8 l, A8 g" `! j8 q这些工具使开发者能在Maia 100硬件上高效开发、调试和优化AI模型。

! Z0 x) E( d6 v, T3 r微软的Maia 100代表了定制AI加速器领域的\进展。凭借强大的硬件架构、全面的软件生态系统以及与PyTorch等流行框架的无缝集成，Maia 100有望推动Azure平台上下一代大规模AI工作负载的发展。
8 H9 m" ?7 \% W8 b* N
/ s/ v; g" ]. a& O9 a! t参考文献
[1] S. Xu and C. Ramakrishnan, "Inside Maia 100," Microsoft, 2024.
