Cadence SPB（Silicon Package Board）是一套电子设计自动化（EDA）软件套件，主要用于集成电路、封装和PCB的设计、仿真和验证。它提供了一整套从设计到生产的工具，支持包括电路设计、仿真分析、PCB布线以及封装技术等多种应用，Cadence 已于2024年9月份发布了最新的Cadence SPB orcad X and allegro X v24.10版本，带来了若干的新特性，涵盖了 PCB 编辑器和高级封装设计工具。以下是主要的新特性：
Allegro PCB Editor部分3DX Canvas增强功能：
3DX Canvas 现在包括所有 3D Canvas 的功能，并支持更大的设计尺寸，推荐后续使用3DX Canvas用于所有的 3D 可视化和映射任务，而3D Canvas会在将在未来版本中被Cadence弃用。
新增了Model Mapper模型映射的增强功能，支持对电路板设计的 3D 模型进行映射。
支持使用键盘进行 3DX Canvas导航
支持 OpenUSD：
3DX Canvas 现在支持导出到 OpenUSD 格式，可以与 NVIDIA Omniverse 平台集成。
Shape形状更新增强：
新增增量冻结形状更新功能，可以选择性地更新冻结动态形状的部分区域。


形状层相邻形状的静态形状挖空功能，简化了跨层设计的挖空管理。


约束管理增强：

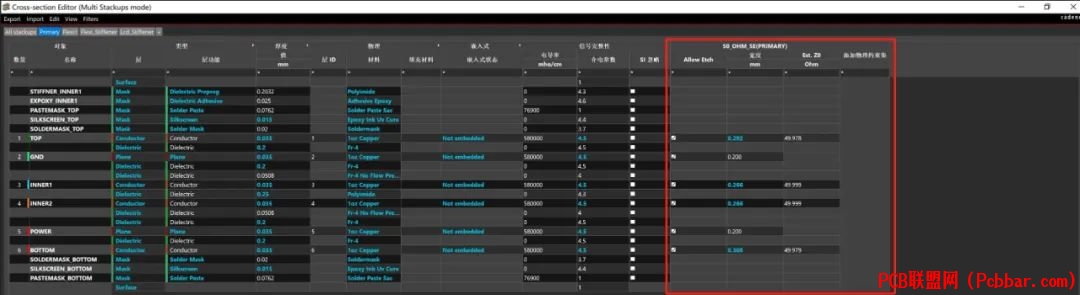

新增基于Cross-Section的阻抗约束集，允许在Cross-Section编辑器中直接输入单端和差分阻抗要求，并生成物理约束集。


新增换层次数和 Via Stubs 的DRC检查功能，减少高频信号传输中的完整性问题。


玻纤效应检测：
检测 PCB 层叠材料中的玻纤编织空隙，避免信号完整性问题。
PCB的介质由编织的玻璃纤维构成，并与环氧树脂结合，不同的玻纤布有不同的编织风格（见老wu博客里的这篇文章的介绍：https://www.mr-wu.cn/pcb-ji-cai-bo-li-bu-de-gui-ge/），玻纤编织的空隙将会被树脂填充，也即存在纯树脂而没有玻璃纤维的缝隙，树脂与玻璃纤维的介电常数不同，这会造成差分线对两条线所处的区域的特性阻抗不一致，会导致信号完整性问题。



使用编织更紧密的介质材料可以解决这个阻抗不一致的问题，但成本高昂。另一种方法是放弃纯水平和垂直布线，改用斜线布线，以减少通过玻纤编织空隙布线的可能性，但这种方法耗时费力，而且无法验证布线情况。

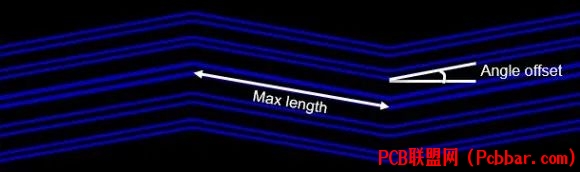

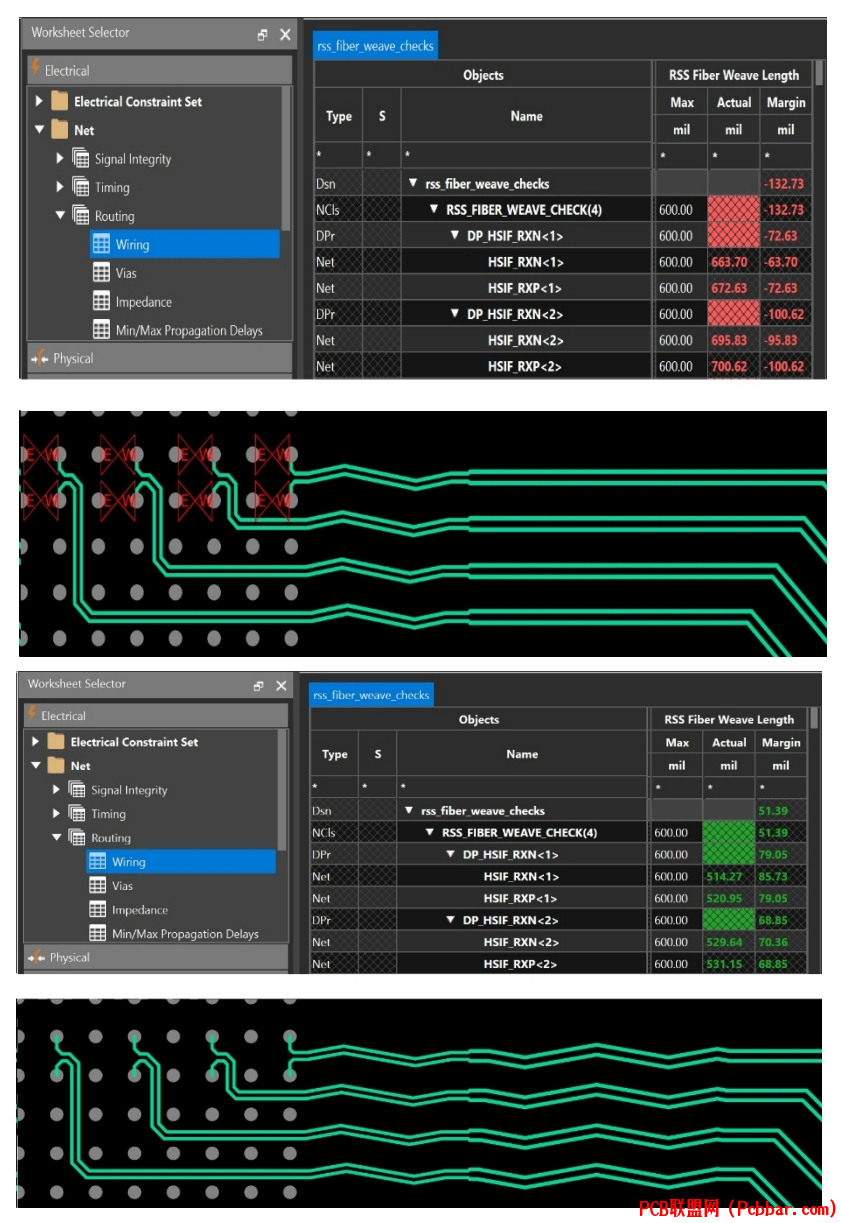

现在，您可以使用新的检查功能来计算水平和垂直布线的根平方 (RSS) 长度，当它超过可接受的阈值时，就会报告 DRC 错误。


差分对焊盘之间的差分对布线
在 BGA 区域内布线是一项挑战，要确保有足够的通道来完成布线，特别是BGA内的高速差分对的扇出，在多个差分对通孔之间布线的高速差分对可能会产生电磁场，从而导致信号完整性问题。可以通过仔细布线和手动扇出差分对网络来协助布线，但布线后的验证工作与布线工作一样具有挑战性。

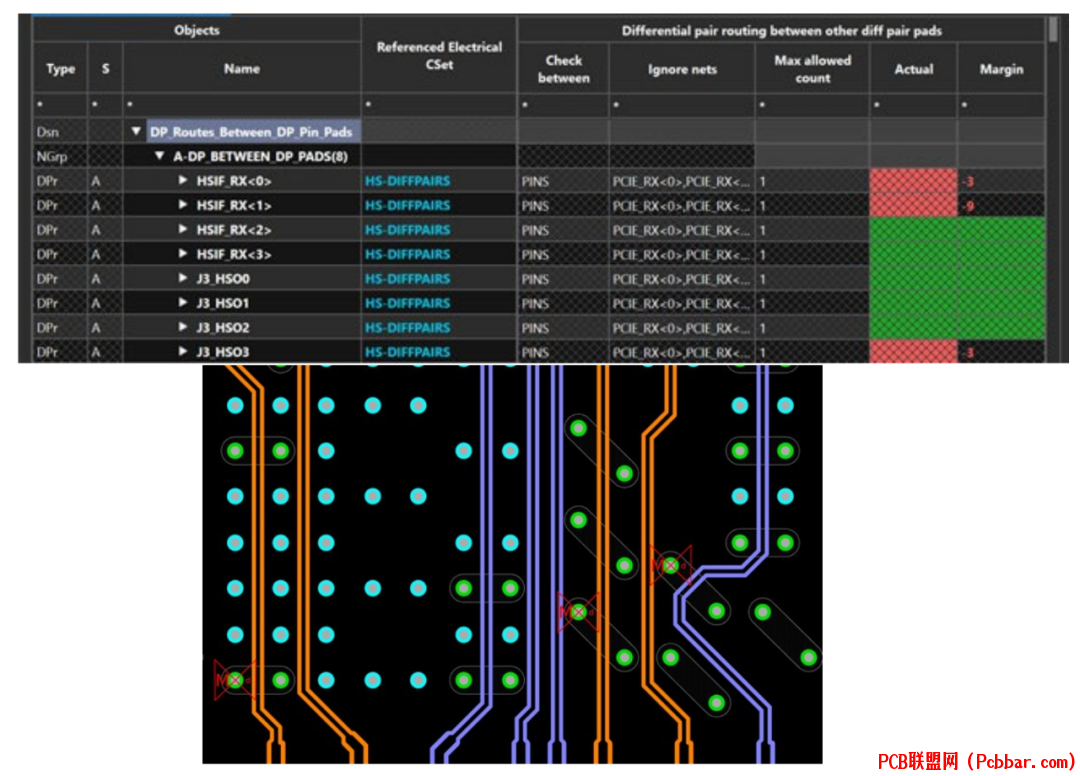

现在有了一种新的检查方法，可以计算差分对在另一个差分对的两个通孔之间布线的次数，使用控制来检查通孔、引脚或通孔和引脚的组合。此外，还有额外的控制功能，可忽略某些低速差分对，在通孔之间进行布线


显示增强：

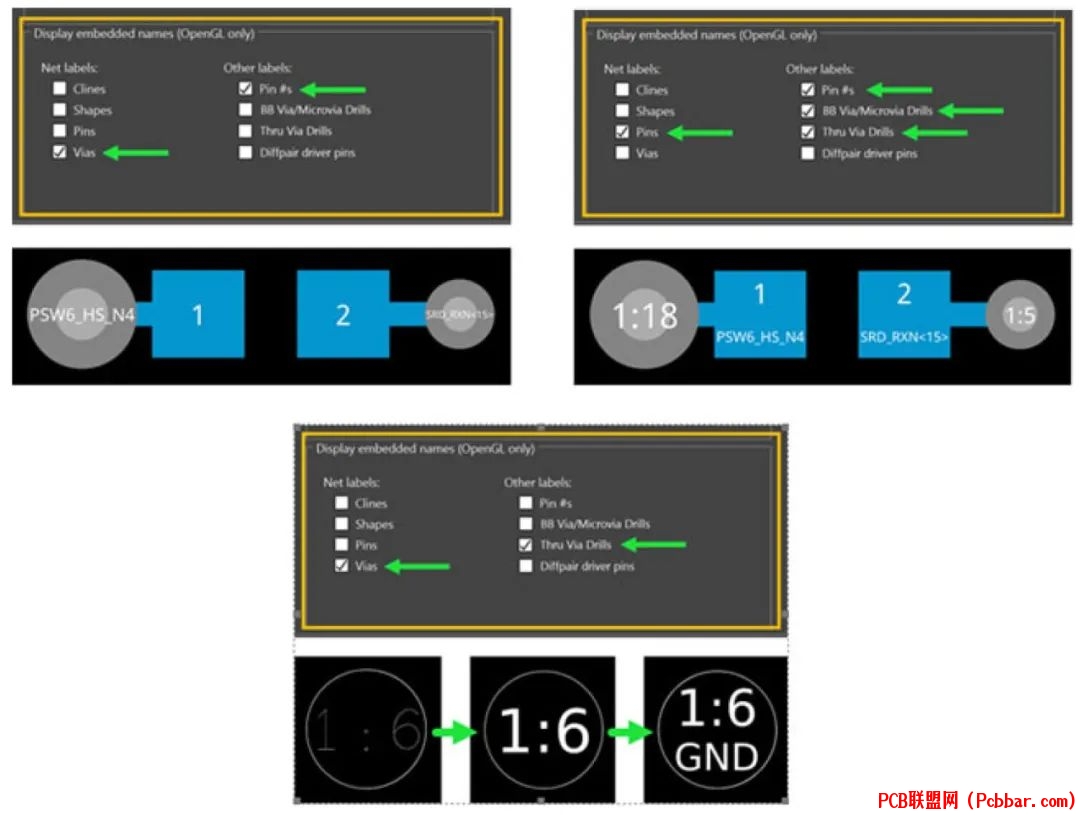

支持嵌入的参考标识符和嵌入名称的显示，提升布局查看的便捷性。


交互式布线增强：
差分对布线的改进包括对过渡区域、Pad 入口和自定义平滑功能的改进，优化差分对的初步布线，减少后续清理工作。


更多的更新细节老wu就不在这里一一展开了，老wu直接附上 What’s New in Release 24.1 Release_Notes的PDF的机翻中文文档。由于微信公众号文章的限制无法直接显示PDF的内容，有需要的同学可以点击【阅读原文】跳转到老wu的网站上浏览，原文链接：
