基于MEMS的Optical Circuit Switch(OCS):MEMS Studio仿真教程

[复制链接]

991

主题

991

帖子

9916

积分

高级会员

Rank: 5Rank: 5

积分
9916
发表于 2024-10-25 08:03:00 | 显示全部楼层 |阅读模式
光线路交换(OCS)简介( J$ C, L  f2 J1 N- P% ^$ @4 L
光线路交换(OCS)技术通过光纤网络中的光路直接传输数据,无需转换为电信号,实现端到端连接。这种技术具有显著优势:
) T; u! d) t( _1 J3 {6 F: _
  • 高速数据传输能力
  • 降低传输延迟
  • 提高带宽利用率- Y/ `5 l! _' d: O' t- F7 Y

    1 O0 l6 j% m( \' |+ u这些特点使OCS在多个领域得到广泛应用:
    % ?- O% A! I4 i3 [# ]8 z% P9 t; @
  • 数据中心
  • 电信基础设施
  • 高容量通信网络
    * N" G( ^( s# W9 b# S# [
    * E. @9 o/ q  U4 _2 Z! Q, @- |9 Y
    , p* T" Y+ f" G4 b


    6 t/ G/ X: L4 j" m5 P& S4 y+ [# {0 X

    , {- K8 \! G' V9 N. E9 j/ t4 g& fMEMS技术在光线路交换中的应用

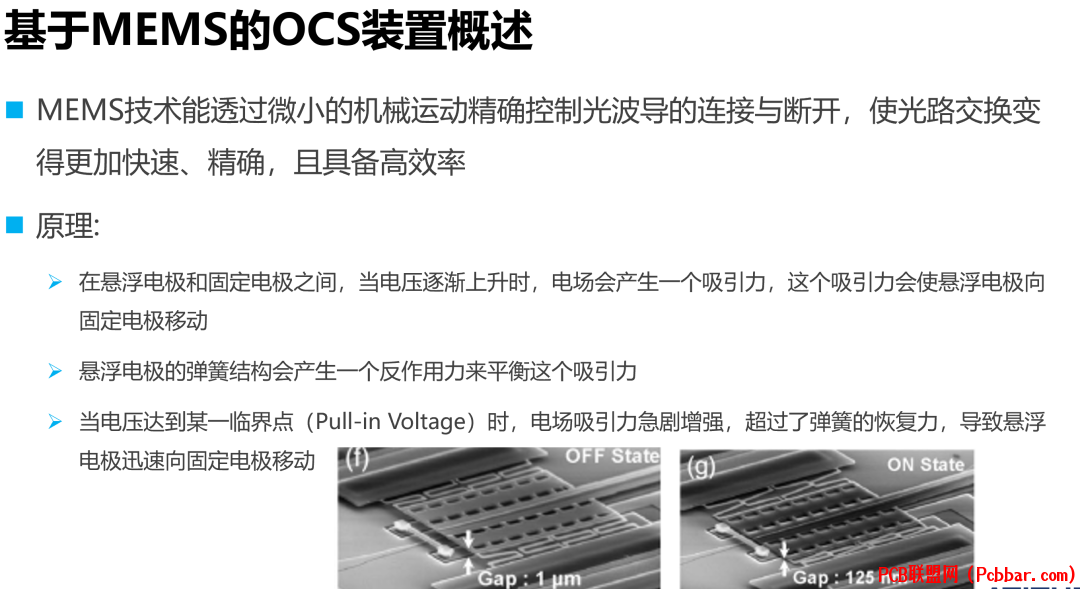

    0 ^2 d# ~/ d" _' p) @微机电系统(MEMS)技术通过微小的机械运动精确控制光波导的连接与断开,提高了光线路交换的速度、精确度和效率。工作原理如下:
  • 悬浮电极和固定电极之间的电压逐渐上升时,电场产生吸引力
  • 吸引力促使悬浮电极向固定电极移动
  • 悬浮电极的弹簧结构产生反作用力,平衡吸引力
  • 当电压达到临界点(Pull-in Voltage)时,电场吸引力急剧增强,超过弹簧的恢复力
  • 悬浮电极随即快速向固定电极移动4 b/ w5 @# D; g" V" M
    [/ol]# n2 ^7 h& Q+ T8 X& {

    2 i) d+ J; h9 y1 l( O, x



    9 f5 {! y2 ~# s% S' B
    + Y8 Y7 j7 C' i! i3 a1 w5 u4 O
    2 Z, N1 m+ r! o9 m" Y4 R
    硅基光电子技术的创新应用
    . C9 t! P. Q  `- T# f最新研究成果包括:/ b, q8 V! A/ R+ ?* G1 y/ i

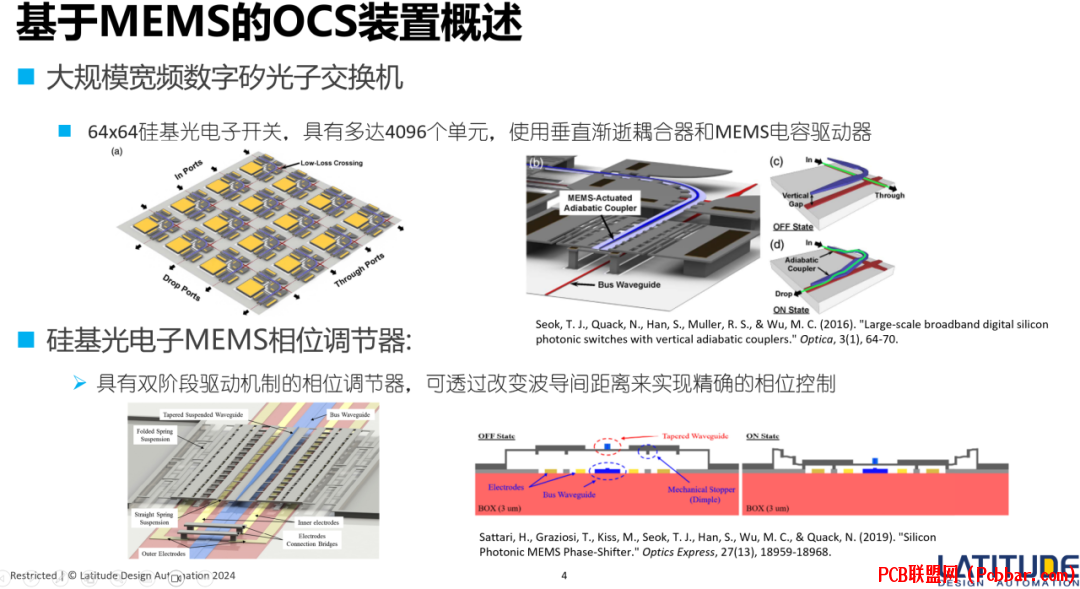

    1. 大规模数字硅基光电子交换机
    + }9 Z3 [! N! q
  • 64x64硅基光电子开关
  • 最多4,096个开关单元
  • 采用垂直渐逝耦合器和MEMS电容驱动器/ x; q/ ^* J+ }' N+ D7 f
    6 E& i2 B8 L; ]" X1 M
    2. 硅基光电子MEMS相位调节器
    * m% \8 f, a! W9 H4 Q0 Y4 o5 p. d
  • 采用双阶段驱动机制
  • 通过调节波导间距实现精确相位控制% Z7 [5 t, c9 F9 A+ M( j6 J+ J
    + T* ^/ u) \: ?, K



    7 j- S1 X3 c& Z# K9 Y7 G, ~
    # g. n- r+ x, ?4 m0 UMEMS Studio仿真案例研究9 J4 O, z0 m* E4 U. b
    网格设置与几何结构
    $ g+ }7 J) @6 }* `# I



    / g7 p0 t& S: P" I  k% K8 N7 {# J9 i
    仿真采用三角形网格类型,确保MEMS结构建模的准确性。几何设计包含光开关功能所需的关键元素,网格划分在保证计算精度的同时兼顾仿真时间。
    / E/ p5 B) e/ ]0 o* N) f% j$ y  O/ H9 d6 E" c+ W/ W) i
    制造工艺配置
    ; Y# Z8 f0 t+ k5 S2 E5 o* O制造过程包含三个不同层次:5 c# c/ Z1 {& E



    ; r$ B' k/ }' W. n: L7 m
    6 D. |- b6 [6 W$ D) w8 x

    / `* B' _7 j; s2 |边界条件
    9 P  v3 a# W4 s& C


    , W: x& d$ [7 r9 C0 z9 \' T

      K* W2 q8 s4 p  U3 S9 O仿真设置了以下边界条件:4 K5 Y; [% d+ w% q3 z9 I
    1. 电极配置:
    6 ^5 |  D6 n) f: @- |
  • 顶面:0V(沉积 1)
  • 底面:1V(沉积 2)5 H* `+ F! U* e8 c/ i

    ! M( |( }$ r9 P% E# y1 F2. 位移约束:
      x; c( u: F9 S2 \9 r/ ^4 |. v
  • Z轴方向:顶面和底面锁定(沉积 3)
  • 桥接起始点固定
  • 桥接边缘X轴锁定
  • 桥接边缘和起始点Y轴锁定
    ( L& K2 Z4 a2 i& Q6 f1 I
    6 P9 }3 q# o# f1 B/ P; P: M
    仿真结果分析
    * o5 h  t+ Z* k) h& C



    . t, e" s4 \. I% ]- I

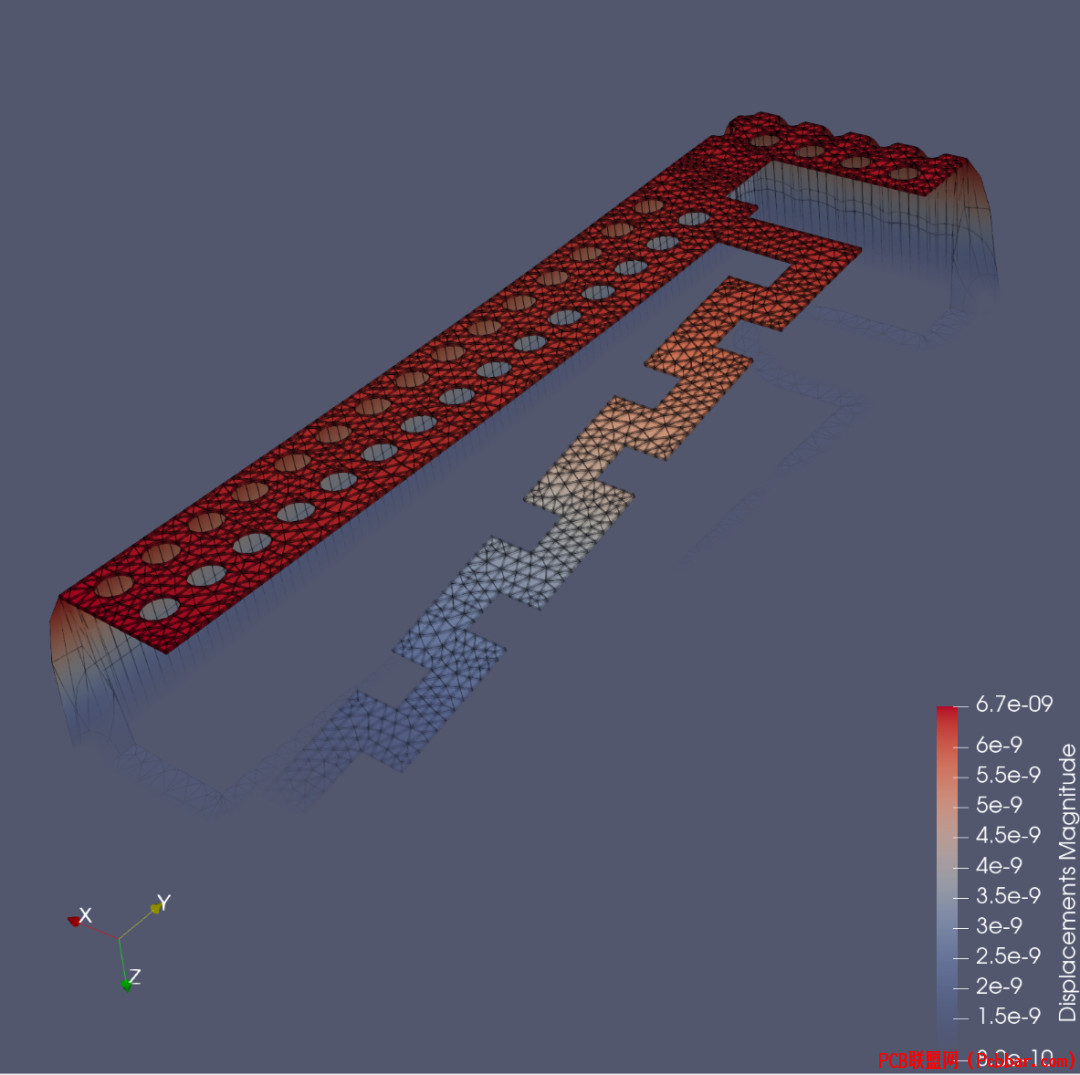

    $ [5 M: k& G: ^2 A% o3 d位移仿真揭示了施加电压与电极位移的关系:/ Q0 h* w5 J8 w* b



    . c. l5 g# J! R3 n3 ^8 x
    6 z+ P! r, G$ _4 G. o; I, W, N结果显示施加电压与位移之间存在非线性关系,电压增加导致位移逐渐增大。这一现象与MEMS执行器的理论性能预测相符。1 x. F8 s7 K, r, H) ?, i* \7 c- i: ~
    4 R8 s# n5 g, Y
    结论
    ! M3 \& j1 g* A6 hMEMS Studio在光线路交换器件仿真方面表现出色。仿真结果为MEMS光开关的机械特性提供了深入认识,有助于优化实际应用中的器件设计。精确的网格配置、详细的制造工艺仿真以及全面的边界条件设置,使MEMS器件性能建模更加准确。
    $ t4 P, I* o6 W7 {$ R
    2 {) j: J% X1 C" I3 y: F+ B2 s" T! z1 {本案例展示了MEMS Studio在分析复杂光开关机制方面的强大功能,为从事光通信和硅基光电子研究的工程师提供了重要工具支持。6 L) u$ ?9 p9 m

    1 D4 G9 M" @$ }- END -
    ) ?( A% E& z; K7 z: {! E+ \7 p7 h% x0 Z
