32个EMC设计的标准电路图

好玩的MATLAB

??
点击上方「嵌入式实验基地」，选择「置顶公众号」第一时间查看嵌入式笔记！


          emc测试又叫做电磁兼容（EMC），指的是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定，是产品质量最重要的指标之一，在电路设计之处就要考虑到如何减少EMC，为过电磁兼容试验做好准备，接下来分享32个EMC设计的标准电路图。

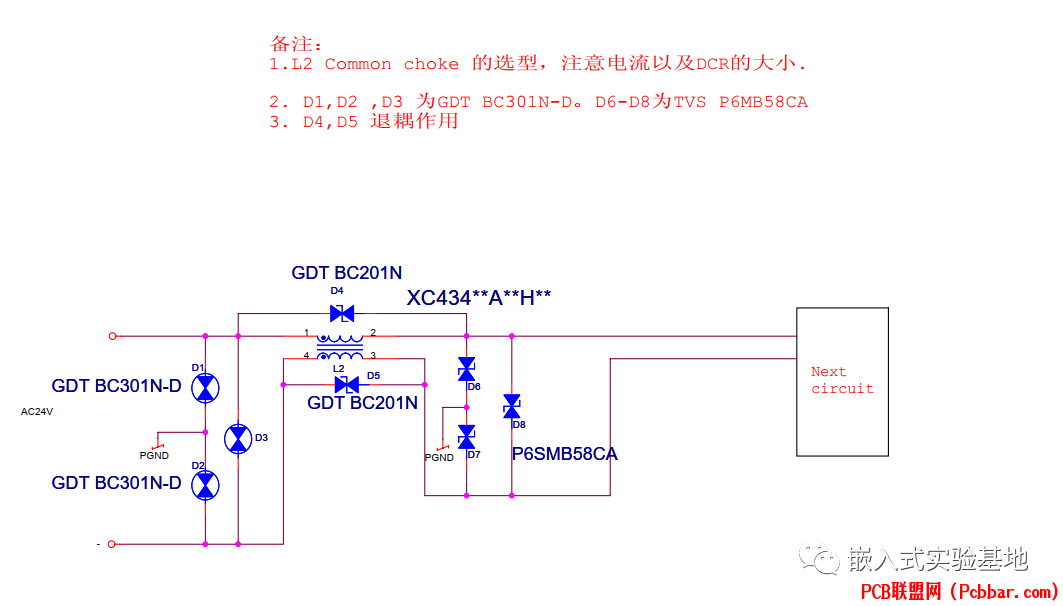

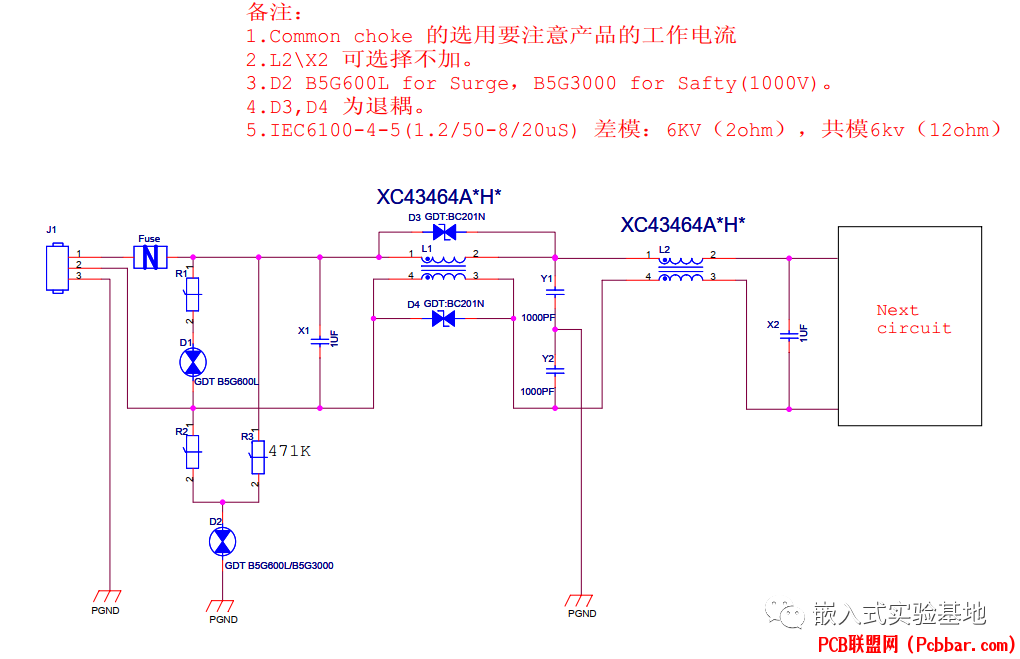

AC24V接口EMC设计标准电路


AC110V-220VEMC设计标准电路


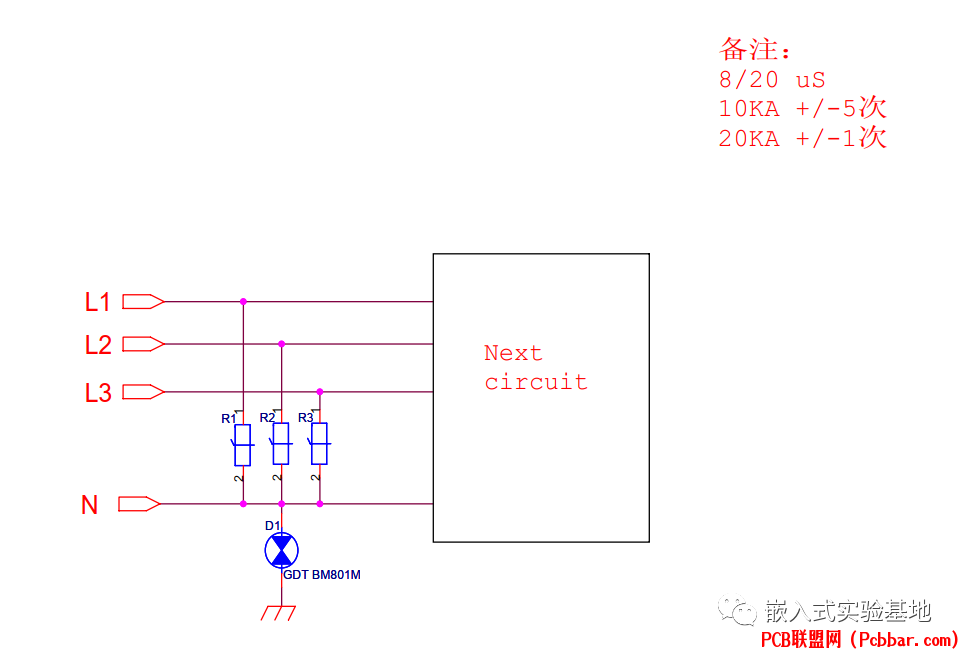

AC380V接口EMC设计标准电路


AV接口EMC设计标准电路

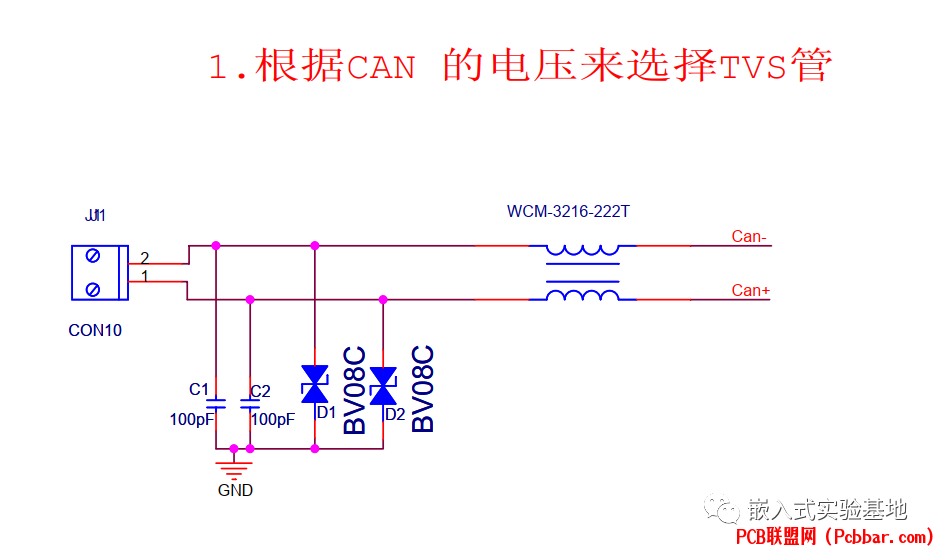

CAN接口EMC设计标准电路


DC12V接口EMC设计标准电路

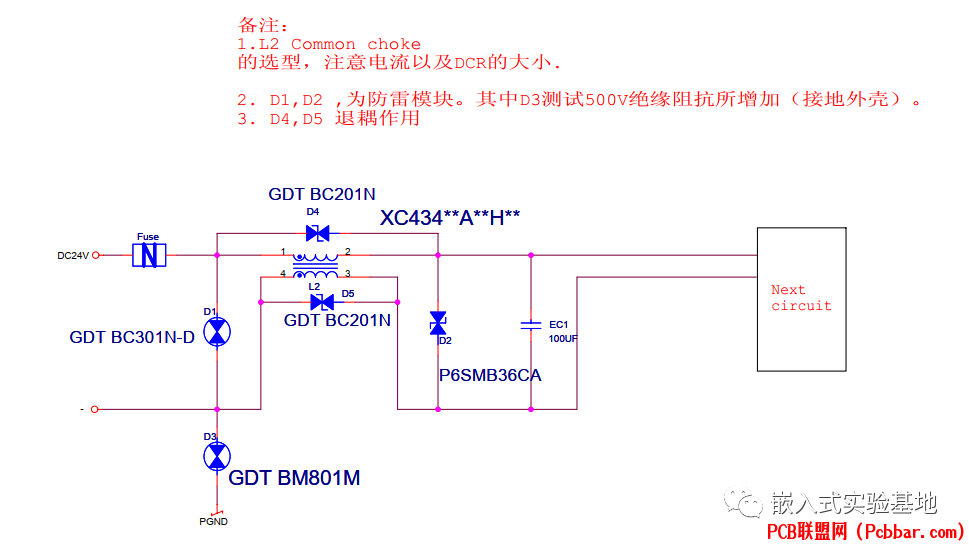

DC24V接口EMC设计标准电路

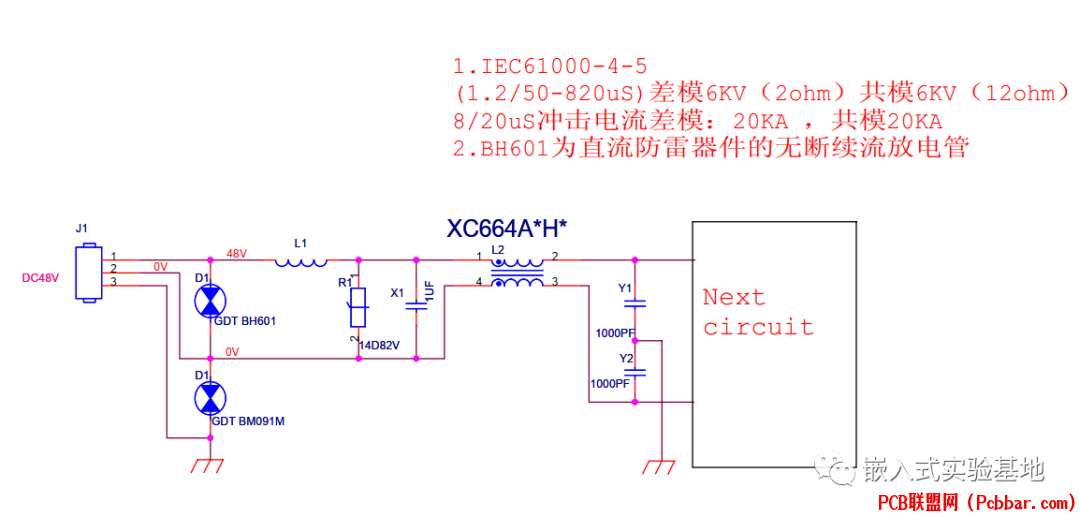

DC48接口EMC设计标准电路

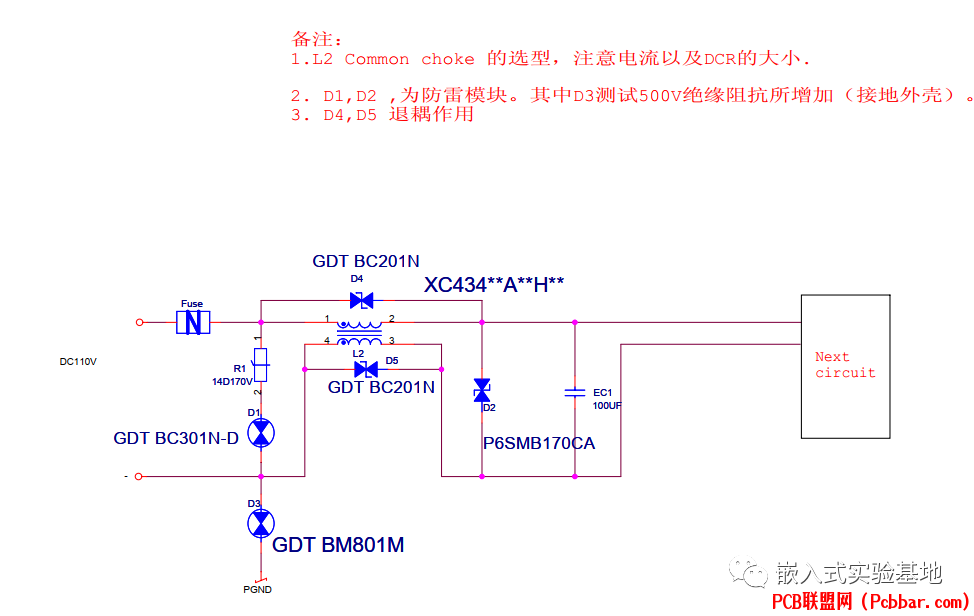

DC110V接口EMC设计标准电路


DVI EMC设计标准电路


HDMI接口EMC设计标准电路


LVDS接口EMC设计标准电路


PS2接口EMC设计标准电路


RJ11EMC设计标准电路


RS232 EMC设计标准电路


RS485EMC设计标准电路

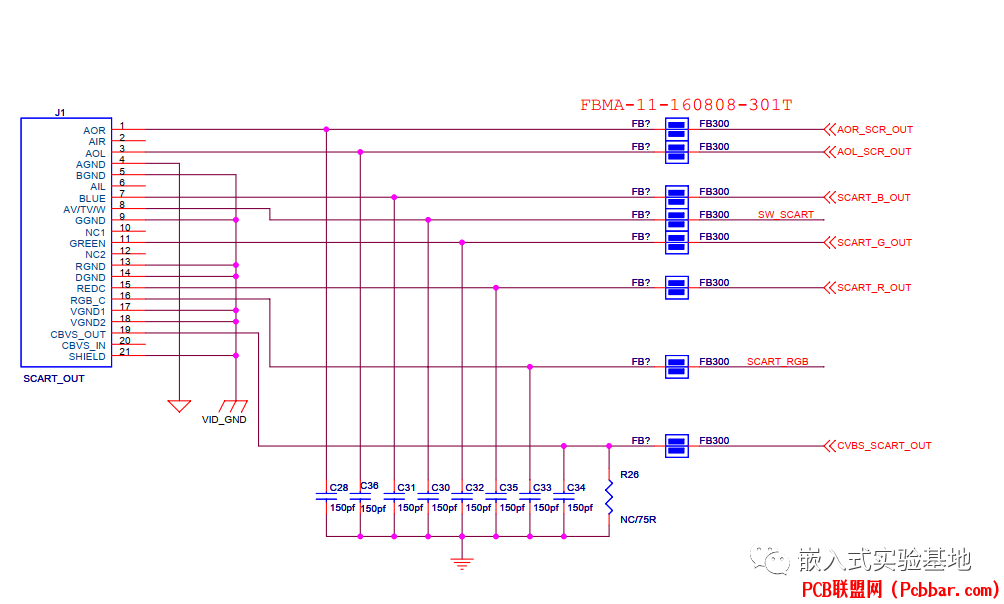

SCART接口EMC设计标准电路

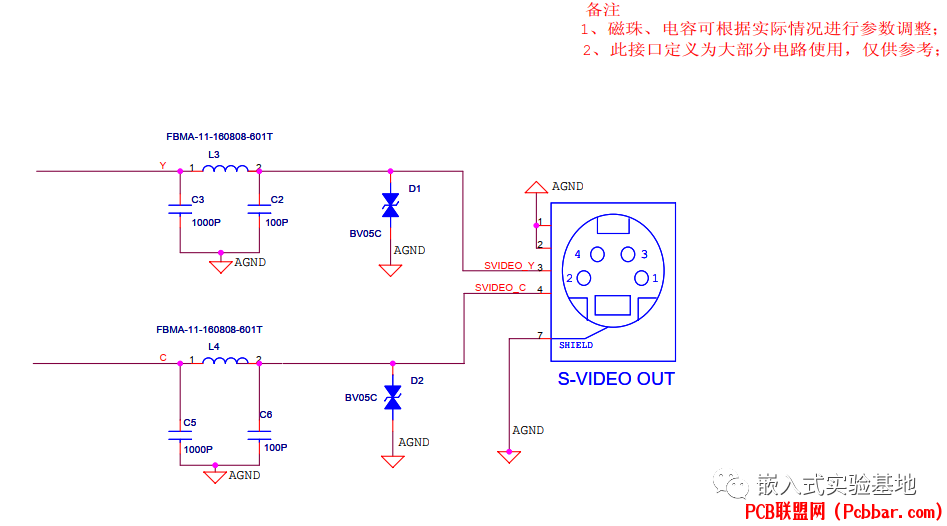

s-video接口EMC设计标准电路


USB DEVICE EMC设计标准电路


USB2.0接口EMC设计标准电路

USB3.0接口EMC设计标准电路

VGA接口EMC设计标准电路

差分时钟EMC设计标准电路

耳机接口EMC设计标准电路

复合视频接口EMC设计标准电路

汽车零部件电源口EMC标准设计电路

室内外天馈浪涌设计标准电路

无源晶振EMC设计标准电路

以太网EMC(EMI)设计标准电路

以太网EMC（浪涌）设计标准电路(差模要求较高方案）

以太网EMC(浪涌）中心抽头方案（节约空间）

有源晶振EMC设计标准电路
