- t+ B) |& n) X7 U2 X/ k加上120Ω终端电阻后，可以使末端阻抗与线缆特性阻抗匹配，从而吸收信号能量，防止反射，保证信号完整性。
% R c# Z$ C, R
0 S2 [/ }# Y- j6 ? F1 Q4 \
0 I/ |& R- b9 q6 f2 p4 l
, r: M* E/ n* ~" f, t! l( N4 o2- T" M0 D/ C3 Q6 J. W1 t" ^' s5 a
提高信号质量
, w+ R2 ?- ~$ p: ]* y信号反射不仅会降低信号的幅值，还会使接收器难以正确识别信号的高低电平，进而引发误码和数据丢失。+ P1 @7 F8 z1 [8 x% y8 j
# f& y0 l% `/ y2 R# b( B
通过在总线的两端各加一个 120Ω 的终端电阻，可以确保总线阻抗保持恒定，防止因阻抗不匹配导致的信号反射，进而提高信号的质量和传输稳定性。5 u6 N. I }8 d% K8 a7 c" o7 l) b
& I. t8 N/ J/ a/ Y4 q以某工业环境中的 RS-485 通信为例，设备之间的距离较长，且环境噪声较强。. P2 p0 N( r/ f7 R- L5 v% n m

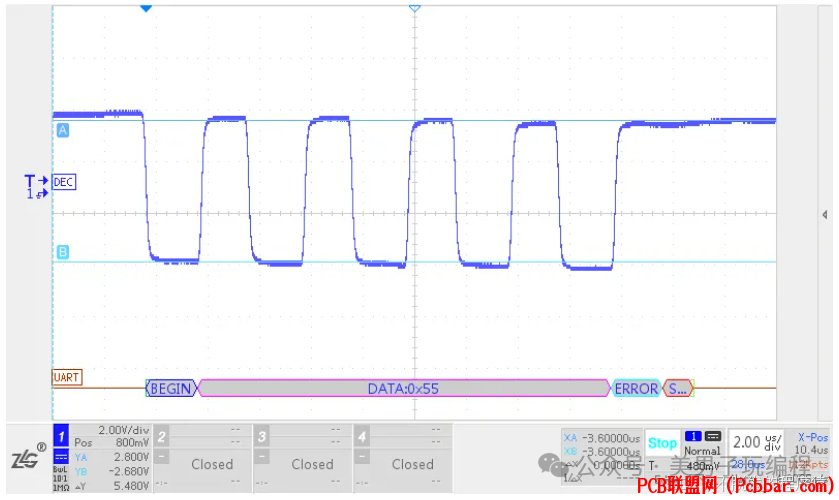

0 X5 b1 E" G9 p6 t. M, A6 ~- z在 9600bps 的通信速率下，如果不使用终端电阻，信号可能会因为反射而失真，并且易受到噪声干扰，导致接收端频繁产生错误数据。% E7 D2 p, H: r$ M. T: o

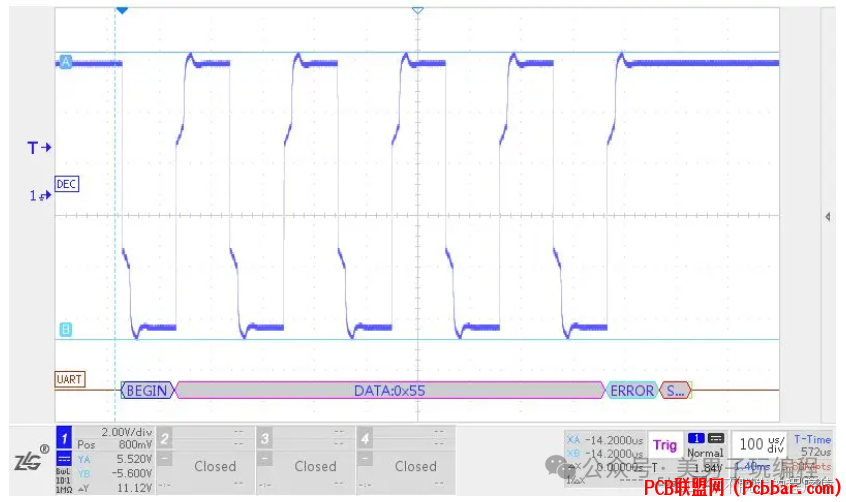

; Z4 S% m7 t% A# _ B8 |( ~加上终端电阻后，信号波形变得平滑，接收端能更准确地识别信号电平，通信的稳定性显著提高。
# Z! M: Z7 g6 Y' O
) M: ^- n. e1 q" Y3 `7 K
7 q& |4 n0 b: g( [
x6 N# U- Q' \3 q" Y
3( W# T L- `- j/ M5 l3 I7 z& y9 R
避免通信故障和数据丢失4 n/ M+ ]8 u+ s0 X& j; [1 \9 n2 a
对于高速或长距离的 RS-485 通信，信号反射问题尤其明显，特别是在高数据速率下，反射信号可能在原始信号尚未完全被消耗时返回，与后续的信号相互干扰，导致严重的波形畸变。
- R/ u1 e0 G- ?$ J' o) c! N% j0 }4 J: T$ k4 _
长距离通信中，不加终端电阻会让反射信号在总线上往返，造成多次反射，这将进一步加剧波形失真，甚至可能使通信完全无法进行。
( X/ d5 f9 y2 a4
8 l! b' s2 y6 i5 T: t+ |& ^7 F6 `高速通信中的必要性
4 B" R) W3 M+ n在高速通信中（如几百 kbps 到几 Mbps 的传输速率），信号反射对波形的影响尤为显著。在高速信号下，每个数据位的持续时间较短，反射信号可能在一个位的采样点前未能完全消耗掉，从而导致误判和数据错误。终端电阻可以有效防止高速传输中的信号反射，使通信更加可靠。% ?) k8 O! z6 ~( Z+ Q# D
+ }. l9 b$ Y+ y: k$ r0 W
终端电阻在RS-485 通信中起到至关重要的作用，它通过匹配通信线缆的特性阻抗，防止信号反射，提升信号质量。( k0 S; r7 S; i1 j: K( L* \$ Q0 I
* E, i A- \+ y. A) C6 {9 A: A
适用于长距离和高速通信场景，有助于保证数据的完整性和传输的可靠性。
1 @+ g$ [& @* h" O
9 s! s& v" F+ c5 v/ `$ g在具体应用中，终端电阻的选择和使用应根据通信距离、速率和系统功耗要求来综合考虑。
$ {, {+ M+ K% B$ Y! Q# ]: H, C6 E" y: C9 {4 j- h& `8 E3 Y+ B
通过合理使用终端电阻，可以显著提升 RS-485 通信网络的稳定性，减少误码率，确保系统的高效运行。
A' @( y8 c, k
