仪表数码管驱动点阵LED驱动IC芯片VK1S38A

VK哈密瓜

产品品牌：永嘉微电/VINKA

产品型号：VK1S38A

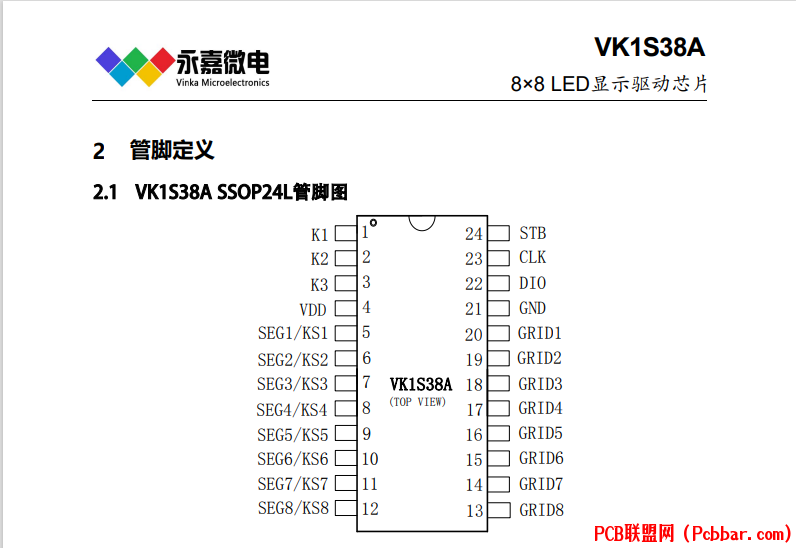

封装形式：SSOP24

简介：VK1S38A是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持8SEGx8GRID的点阵LED显示面板，最大支持8x3按键矩阵。适用于家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）、机顶盒、电子秤、智能电表等产品的显示屏驱动。采用SSOP24L的封装形式。Z132+226

, u! U  I2 @* T( b5 j

特点：

• 工作电压 3.0-5.5V

• 内置RC振荡器

• 8个SEG脚，8个GRID脚

• 沈.生.1.3.5.5.4.7.4.4.7.0.3

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• 最大支持8x3矩阵按键（按键/显示复用需硬件电路配合）

• Q.2.8.8.5.2.1.8.9.6.6

• 3线串行接口

• 8级整体亮度可调

• 内置显示RAM为16x8位

• 内置上电复位电路

• 封装SSOP24L(150mil）(8.65mm×3.90mm PP=0.635mm）
