) U% v% U2 H/ O; Y  r& m$ G1 M一、IIC需要几根线分别是什么线I2C通信协议需要两根线来进行传输，分别是SDA和SCL。这两根线是通过总线结构连接各个设备，并在设备之间进行数据和时钟信号的交互。SDA（串行数据线）：SDA线被用于在设备之间传输数据。它是一个双向线路，在通信中用于发送和接收数据位。每个设备都通过开漏输出或三态缓冲器连接到SDA线，以实现数据的传输和接收。SCL（串行时钟线）：SCL线是用于设备之间同步传输数据的时钟信号线。它由主设备控制，通过在SCL线上产生脉冲信号来同步数据传输。所有设备都在SCL上接收和解析来自主设备的时钟信号。总结起来，I2C通信协议只需要两根线：SDA用于数据传输，SCL用于时钟同步。这种简洁的连接方式使得I2C在多个设备之间进行通信变得非常方便和可靠。
% h3 o4 B" j0 C- X9 a+ r9 z二、IIC优势简单且灵活：I2C仅需要两根线（SDA和SCL）来进行通信，使得硬件连接和布线变得简单。通过设备地址的选择，可以连接多个设备到同一个总线上，提供了更大的系统灵活性。可靠性高：I2C协议采用了主从架构，由主设备控制总线上的数据传输。主设备协调和同步设备之间的通信，避免了设备之间的冲突。此外，I2C协议支持差分传输和硬件确认，提供了数据的可靠性和稳定性。多设备支持：通过I2C协议，可以连接多个设备到同一个总线上。每个设备都有唯一的地址，主设备可以通过指定地址来选择与之通信的设备。这种架构适用于实现多个设备之间的数据交换和控制。低功耗：I2C在基本模式下使用了开漏输出结构，使得设备在非活动状态下可以撤离总线，从而降低功耗。此外，I2C还支持多速率传输，可以根据需求选择适当的速率，进一步降低功耗。应用广泛：I2C协议被广泛应用于各种领域，如消费电子产品、工业自动化、医疗设备等。它可以用于连接传感器、存储器、显示器、控制器和其他智能设备，为系统提供高效的数据交换和控制能力。

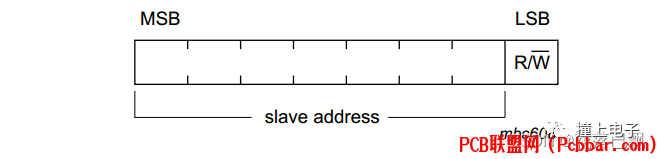

三、IIC可以挂载多少个从设备，主设备从设备数量IIC总线最多可以挂多少个设备由IIC地址决定，8位地址，减去1位广播地址，是7位地址，2^7=128，但是地址0x00不用，那就是127个地址，所以理论上可以挂127个从器件。这只是一个理论可以挂载从设备的数量，挂载从设备数量还受到电容的影响。I2C总线上的每个设备都有一定的输入和输出电容。当总线上连接的设备数量增加时，总线电容的总和也会增加。这样，总线的负载能力和传输速度可能会受到影响。


IIC支持多个主设备，但在同一时刻只能有一个主设备处于活动状态。(主设备没有固定的地址)，当一个主设备发起通信时，它会控制整个总线，并与所选的从设备进行数据交换。其他主设备和从设备会保持静默状态，直到当前的主设备释放总线。一旦当前的主设备完成与从设备的通信，它将释放总线，然后其他主设备可以竞争获取总线控制权，并选择与所选的从设备进行通信。这种机制确保在同一时刻只有一个主设备在总线上工作，避免冲突和数据干扰。但是，任何主设备都有权利在需要的时候释放总线，并允许其他主设备接管。这种切换主设备的操作可以在需要时进行，以实现多主设备的共享和通信。
: ]2 V) C  w; S5 `6 c3 s+ l' _四、IIC是全双工还是半双工I2C总线是一种半双工的，主机可以向从机发送数据，然后等待从机的响应，并且这期间从机不能主动发送数据。只有当主机发送完数据并停止传输时，从机才可以主动发送数据。
5 N( V- I) S; q0 s/ n5 M五、IIC总线空闲状态在I2C总线中，空闲状态是指时钟线 (SCL) 和数据线 (SDA) 都处于高电平状态时的状态。在空闲状态下，两条线路都被拉高，并且没有任何通信活动正在进行。
六、IIC主机如何获取总线控制权发送Start Bit：主机设备发送Start Bit信号，这是一个特殊的位模式，用于指示主机希望控制总线并启动数据传输。发送Start Bit时，主机将SCL保持高电平，而SDA由高电平转为低电平。监听总线：主机设备释放SDA线，将其设置为输入模式，然后开始监听总线，等待仲裁的结果。仲裁：如果其他主机设备也尝试发送Start Bit，冲突就会发生，所有参与冲突的主机都会检测到数据位不匹配，并放弃继续发送。仲裁通过硬件自动处理，决定哪个主机能够获得总线控制权。获取总线控制权：仲裁之后，只有一个主机设备会成功获得总线控制权，并继续发送数据。它会根据I2C协议规定的操作步骤发送地址、数据等信息，并等待响应。释放总线：主机设备在完成数据传输后，会发送Stop Bit信号，用于表示传输结束并释放总线控制权。发送Stop Bit时，主机将SCL保持高电平，而SDA由低电平转为高电平。
七、IIC总线仲裁当存在多个主机设备连接到I2C总线时，在某些情况下可能会发生总线仲裁。在I2C总线中，多主机的情况下，每个主机都有能力发送起始位和控制总线的访问。但是，只有一个主机可以完整地控制总线并发送数据，其他主机必须在等待状态。当多个主机同时尝试在总线上发送起始位和地址时，会发生仲裁。仲裁的原理如下：当一组主机（包括当前总线上的任何从机设备）同时检测到总线空闲，并尝试发送起始位和地址时，它们会同时开始传输。每个主机都会持续地监测总线上的数据位。如果发送的数据位与总线上的数据不一致（有冲突），则主机会立即停止发送，并将数据线拉低来生成一个应答（ACK）信号。这是一种仲裁信号，表示当前主机放弃总线控制权。接着，剩下的主机会继续发送数据，直到只有一个主机为止。这个主机会完整地控制总线并完成数据传输。通过仲裁机制，I2C总线上的多个主机设备可以在发生冲突时进行协调，并确保只有一个主机继续发送数据，从而避免了数据的冲突和错误。==========
