免费开源两个电子模块：串口隔离模块和RS485隔离中继模块

小飞哥玩嵌入式

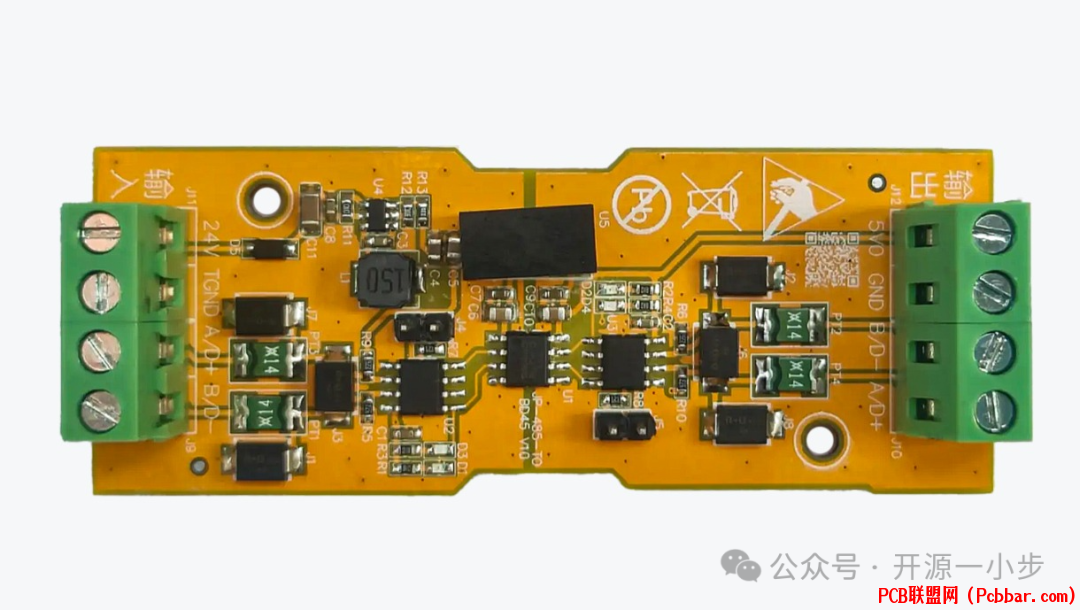

01项目照片


【串口隔离模块】特点及应用场景：

TYPE-C输入接口。

USB转TTL使用的是CP2102。

隔离电源使用源特科技的全桥拓朴方案。

电平隔离使用ADuM1201，可兼容CBMuD1201H。

3.3V，TTL电平。


【RS485隔离中继】特点及应用场景：

12V~24V电源输入。

RS485芯片使用MAX13487，兼容国产COS13487，自动控制收发引脚。

隔离电源使用S0505隔离模块。

电平隔离使用ADuM1201，可兼容CBMuD1201H。02硬件

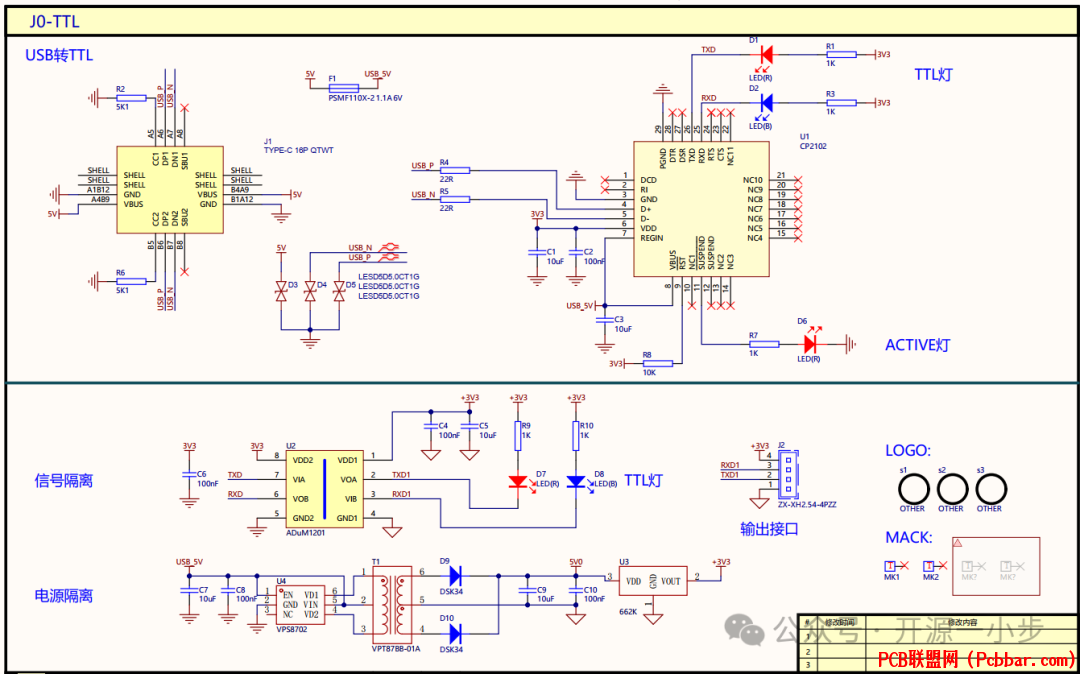

【串口隔离模块】全部电路


typec接口输入，USB通过CP2102转成串口信号，此处使用3.3V电平，串口信号通过隔离芯片输出隔离，电源隔离最大输出100mA，可接负载。串口输出电平为3.3V。

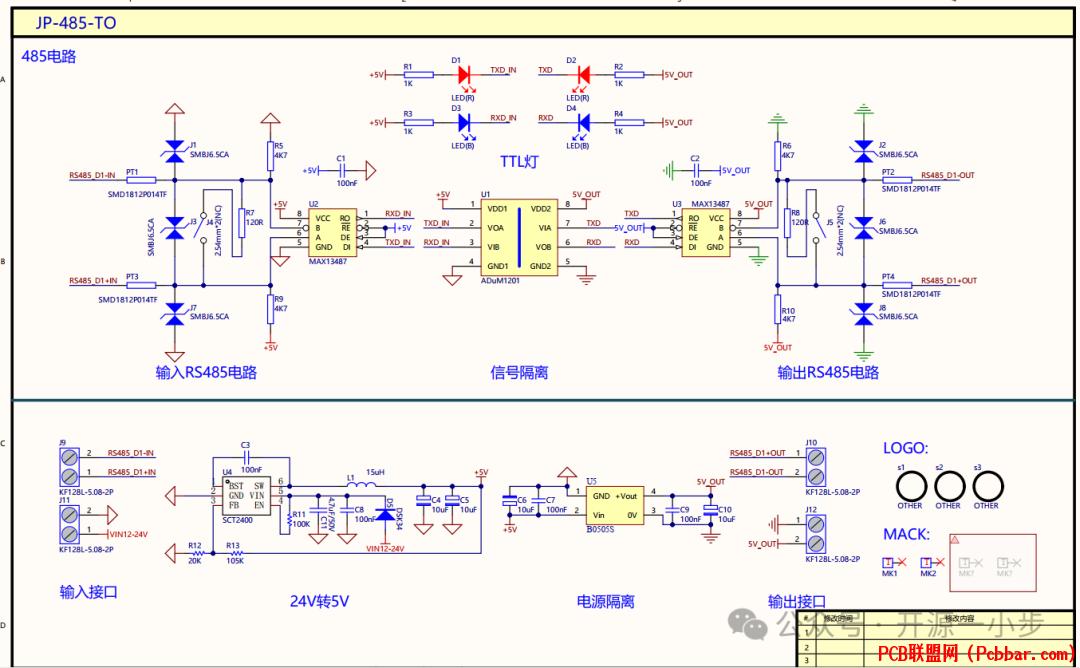

【RS485隔离中继】全部电路


12V~24V电源输入，隔离电源使用S0505隔离模块，RS485芯片使用自动控制收发脚的MAX13487 ，串口隔离芯片使用ADuM1201，可兼容CBMuD1201H。RS485输入输出接口使用TVS+自恢复保险丝，适用复杂环境。
03软件
【串口隔离模块】无软件，安装CP2102驱动即可。
【RS485隔离中继】无软件，无驱动。
04演示
【串口隔离模块】视频演示：【RS485隔离中继】视频演示：
05资料下载
1、硬创社搜索“串口隔离”和“485隔离中继”，点击最后的“阅读原文”购买下载。2、关注公众号，私信免费获取。


谢谢关注，下期更精彩。
收藏、点赞、在看一键三连
-- END --
