小白都看得懂的STM32的DMA知识

硬件花园


一、DMA简介1、DMA简介DMA(Direct Memory Access：直接内存存取)是一种可以大大减轻CPU工作量的数据转移方式。CPU有转移数据、计算、控制程序转移等很多功能，但其实转移数据是可以不需要CPU参与。比如希望外设A的数据拷贝到外设B，只要给两种外设提供一条数据通路，再加上一些控制转移的部件就可以完成数据的拷贝。DMA就是基于以上设想设计的，它的作用就是解决大量数据转移过度消耗CPU资源的问题。有了DMA使CPU更专注于更加实用的操作--计算、控制等。
, c4 x; E1 L. L3 N2、DMA的工作原理　　　DMA的作用就是实现数据的直接传输，而去掉了传统数据传输需要CPU寄存器参与的环节，主要涉及四种情况的数据传输，但本质上是一样的，都是从内存的某一区域传输到内存的另一区域（外设的数据寄存器本质上就是内存的一个存储单元）。四种情况的数据传输如下：

外设到内存

内存到外设

内存到内存

外设到外设当用户将参数设置好，主要涉及源地址、目标地址、传输数据量这三个，DMA控制器就会启动数据传输，传输的终点就是剩余传输数据量为0。换句话说只要剩余传输数据量不是0，而且DMA是启动状态，那么就会发生数据传输。　　
3、DMA是否影响CPU的运行在X86架构系统中，当DMA运作时，DMA实际上会占用系统总线周期中的一部分时间。也就是说，在DMA未开启前，系统总线可能完全被CPU使用；当DMA开启后，系统总线要为DMA分配一定的时间，以保证DMA和CPU同时运作。那么显然，DMA会降低CPU的运行速度。
4 g3 ^- B. \3 n' `, N7 Y在STM32控制器中，芯片采用Cortex-M3架构，总线结构有了很大的优化，DMA占用另外的总线，并不会与CPU的系统总线发生冲突。也就是说，DMA的使用不会影响CPU的运行速度。

' c' o) E) F1 ]) W# S二、STM32的DMA结构1、DMA的主要特性● 12个 独立的可配置的通道DMA1有7个通道，DMA2 有5个通道
● 每个通道都直接连接专用的硬件DMA请求，每个通道都同样支持软件发。这些功能通过软件来配置。
● 在七个请求间的优先权可以通过软件编程设置(共有四级：很高、高、中等和低)，假如在相等优先权时由硬件决定(请求0优先于请求1，依此类推) 。
● 独立的源和目标数据区的传输宽度(字节、半字、全字)，模拟打包和拆包的过程。源和目标地址必须按数据传输宽度对齐。
● 支持循环的缓冲器管理
$ P; m  H$ O2 V+ X: B● 每个通道都有3个事件标志(DMA 半传输，DMA传输完成和DMA传输出错)，这3个事件标志逻辑或成为一个单独的中断请求。
● 存储器和存储器间的传输
% o- d. r2 c1 r+ U. B! \● 外设和存储器，存储器和外设的传输
● 闪存、SRAM 、外设的SRAM 、APB1 APB2和AHB外设均可作为访问的源和目标。
+ r5 u  c) q, z5 L- G0 c● 可编程的数据传输数目：最大为65536

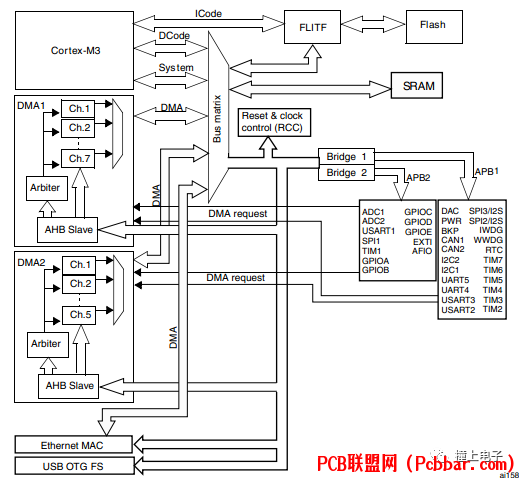

. D- X9 z1 W0 {2 K) o下面为功能框图：
" ~( Y# a: ?( B8 t1 e$ D! G0 R/ m" i3 @, ~


2 v# Q6 k7 x' G5 p3 D5 d9 K4 d　　
2、两个DMA控制器结构① DMA1 controller
1 _& ^# N" S( |5 Q: [# i/ r& B


② DMA2 controller


+ B0 P; w+ _5 C  u! \9 c3、DMA寄存器列表
. j" E9 X- @. U' i


① 中断类DMA_ISR：DMA中断状态寄存器DMA_IFCR：DMA中断标志位清除寄存器说明：DMA1、DMA2分别有一组寄存器。② 控制传输类DMA_CCRx：DMA通道x配置寄存器　DMA_CNDTRx：DMA通道x数据数量寄存器DMA_CPARx：DMA通道x外设地址寄存器DMA_CMARx：DMA通道x内存地址寄存器
* P7 ~; A" H1 Q说明：   1> 每一个通道都有一组寄存器。2> DMA_CPARx、DMA_CMARx是没有差别的，它们都可以存放外设的地址、内存的地址。DMA_CPARx、DMA_CMARx只不过起得名字有差别而已。
2 w- R9 y% k; o4、STM32的DMA工作特点① DMA进行数据传输的必要条件剩余传输数据量大于0DMA通道传输使能通道上DMA数据传输有事件请求前两者都好理解，对于第三点确实需要详细的解释，请看下边的三条。
& D3 D* h$ v; O3 k6 ~! e2 y② 外设到XX方向的传输假设是ADC到存储器的数据传输，显然ADC的DMA传输的源地址是ADC的数据寄存器。并不是说只要DMA通道传输使能后，就立即进行数据传输。只有当一次ADC转化完成，ADC的DMA通道的传输事件有效，DMA才会从ADC的数据寄存器读出数据，写入目的地址。当DMA在读取ADC的数据寄存器时，同时使ADC的DMA通道传输事件无效。显然，要等到下一次ADC转换完成后，才能启动再一次的数据传输。
③存储器对XX的DMA传输因为数据是准备好的，不像ADC还需要等待数据到位。所以，不需要对应通道的事件。只要使能DMA数据传输就一直传输，直到达到设定的传输量。
举个例子:1.内存到内存　　DMA传输请求一直有效2.内存到串口 　　DMA传输请求一直有效一种解释：　　存储器对存储器的置位，就相当于相应通道的事件有效。 对应通道的事件有效和存储器对存储器的置位，就是传输的触发位。每次传输的事件置位一次，完成一次传输。如果是由外设引发的DMA传输，则传输完成后，相应传输事件会置为无效，而存储器对存储器的传输，则一次传输完成后，相应事件一直有效，直至完成设定的传输量。④外设以DMA方式工作时，能否再以软件方式进行操作？有一点是肯定的，当外设以DMA方式正在数据传输时，不可能再相应CPU的软件控制命令，否则这不符合逻辑。
1 b7 G  c) ^6 K6 n& c但是，倘若外设仅仅配置成DMA工作方式，但是DMA请求并未产生，数据传输并没有进行。此时，软件控制命令仍然能够对外设进行控制。这是笔者在串口以DMA方式发送数据情形下，所得到的测试结论。
三、STM32的DMA软件编程1、“内存到内存”模式传输① 初始化配置

/**  * @brief  USART1 TX DMA 配置，内存到内存  * @param  无  * @retval 无  */void DMA_Mem2Mem_Config(void){    DMA_InitTypeDef DMA_InitStructure;        /*开启DMA时钟*/    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);        /*设置DMA源地址*/    DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)SendBuff;
    /*设置DMA目的地址*/    DMA_InitStructure.DMA_PeripheralBaseAddr =  (uint32_t)ReceiveBuff;
0 L3 F9 V+ J7 ~2 {- l    /*方向：从内存SendBuff到内存ReceiveBuff*/            DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;            /*传输大小DMA_BufferSize=SENDBUFF_SIZE*/        DMA_InitStructure.DMA_BufferSize = SENDBUFF_SIZE;
9 @1 k3 A- @3 u' T2 y; b, _    /*ReceiveBuff地址自增*/          DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Enable;
    /*SENDBUFF_SIZE地址自增*/    DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
; c. S3 _9 x+ W9 L) T    /*ReceiveBuff数据单位*/        DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
    /*SENDBUFF_SIZE数据单位*/    DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
    /*DMA模式：正常模式*/    DMA_InitStructure.DMA_Mode = DMA_Mode_Normal ;
2 n1 U+ x$ b0 W& @! q! |, v    /*优先级：中*/        DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;
) E; k; l- h3 x" m3 `* x9 \6 |. u3 d    /*使能内存到内存的传输    */    DMA_InitStructure.DMA_M2M = DMA_M2M_Enable;        /*配置DMA1的4通道*/               DMA_Init(DMA1_Channel4, &DMA_InitStructure);                    /*失能DMA1的4通道，一旦使能就开始传输*/    DMA_Cmd (DMA1_Channel4,DISABLE); }
9 P0 {( O/ Q( r0 c& |9 @- Y② DMA中断配置

/*  * @brief  DMA 中断配置  * @param  无  * @retval 无  */void DMA_NVIC_Configuration(void){                                                                          NVIC_InitTypeDef NVIC_InitStructure;                    /* 配置中断源 */    NVIC_InitStructure.NVIC_IRQChannel = DMA1_Channel4_IRQn;    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;    NVIC_Init(&NVIC_InitStructure);
    /* 配置DMA发送完成后产生中断 */                DMA_ITConfig(DMA1_Channel4,DMA_IT_TC,ENABLE);}
③启动传输

DMA_Cmd (DMA1_Channel4,ENABLE);
2、利用DMA实现循环传输方法1：单次传输模式当传输结束时，触发DMA中断，在中断程序中首先失能DMA通道，然后修改该通道的传输数据量。最后重新使能DMA通道，注意只有失能的DMA通道才能成功修改传输数据量。
3 `9 M' c2 x  ?5 t9 i方法2：循环传输模式当传输结束时，硬件自动会将传输数据量寄存器进行重装，进行下一轮的数据传输。
1 `+ R) b& F- m3 H/ n# Y2 q& e
  R0 H3 ?5 d- d& M! n1 g0 u四、再谈STM32的DMA传输是否影响CPU的运行速度声明：经过笔者测试，当DMA工作在内存到外设的传输和内存到内存的传输时，都不会影响CPU的运行速度。为了给这种现象一个合理的解释，笔者做以下猜测：
7 ^3 d. d$ T& O( z5 D1、S3C2440的DMA传输S3C2440的SDRAM是外置的，并且SDRAM的数据线、地址线、控制线总共只有一组。假设DMA传输的方向是内存到外设，当DMA运作时，需要占用SDRAM的三类线才才能实现传输；而与此同时CPU也需要通过这三类线来访问SDRAM来读取程序、读写数据。
显然，DMA的运行与CPU的运行有交叉点，DMA就会影响到CPU的运行。
2、STM32的DMA传输　　STM32与S3C2440的区别是很大的，S3C2440是微处理器，RAM外置且空间很大；STM32是微控制器，RAM片内集成且空间较小。此时，ST公司就有可能提升DMA的运作效率，使DMA的工作不影响到CPU的运行。　　外设与外设之间的DMA传输，因为与CPU的运行没有交叉点（CPU的数据流注意是在Flash、内存、寄存器中传输），所以不会影响CPU的运行速度。唯一有可能影响的是外设与内存或者内存与内存之间的DMA传输。　　倘若ST公司的SRAM是一个双口RAM，也就是同时可以由两组接口对RAM进行访问，就可以很好的解决速度影响问题。倘若CPU恒定占有一组接口，而另一组接口留给DMA控制器。那么当外设与内存或者内存与内存之间的DMA传输时，由于不与CPU的访问SRAM接口冲突，所以可以解决速度影响问题。　　但其实偶尔还是会影响的，当CPU访问SRAM的空间和DMA访问SRAM的空间相同时，SRAM势必会对这种情况进行仲裁，这可能会影响到CPU的访问SRAM的速度。其实，这种情况的概率也是很小的，所以即使影响CPU的运行速度，也不会很大。
3 s3 ]: o, h) D$ G. D$ G6 X0 j==========
" S/ e; b" }+ B0 f2 W) n往期回顾：ADC的低功耗和阻抗问题
利用STM32CubeMX解读时钟树
外部中断为什么会误触发？
读取STM32芯片温度与当前供电电压
有源晶振和无源晶振的区别==========原文来源：请点击阅读原文作者：鲸小鱼-平台：博客园
