基于MEMS的压电能量收集器件制造工艺

逍遥设计自动化

引言
, L0 e$ k( _# t# i% S& hMEMS压电能量收集器件的制造需要精确的工艺控制和周密的流程规划。整个制造过程包含多个步骤，从晶圆制备、材料沉积、图形制作、刻蚀到封装。本文介绍制造导梁式压电能量收集器件的关键工艺步骤和技术[1]。
+ a, u0 I" ~# I7 w, k9 D


图1展示了完整的制造工艺流程，包括热氧化、TMAH刻蚀、电极制作和梁释放等八个主要步骤。
; ?2 M3 y# ~$ R* k% Q
) @0 v& S: ^/ ~* b! a# a晶圆制备和初始加工
9 L/ k5 x" P) \3 r4 r$ \制造过程始于P型双面抛光硅晶圆。首先使用硫酸和过氧化氢混合的溶液进行彻底清洗，随后进行氢氟酸浸泡。在1000°C下生长0.6微米热氧化层，接着沉积0.2微米LPCVD氮化硅作为湿法刻蚀的掩蔽层。
: X; y; [2 `4 t& n$ k, h' Q


- z) `5 {5 D! V

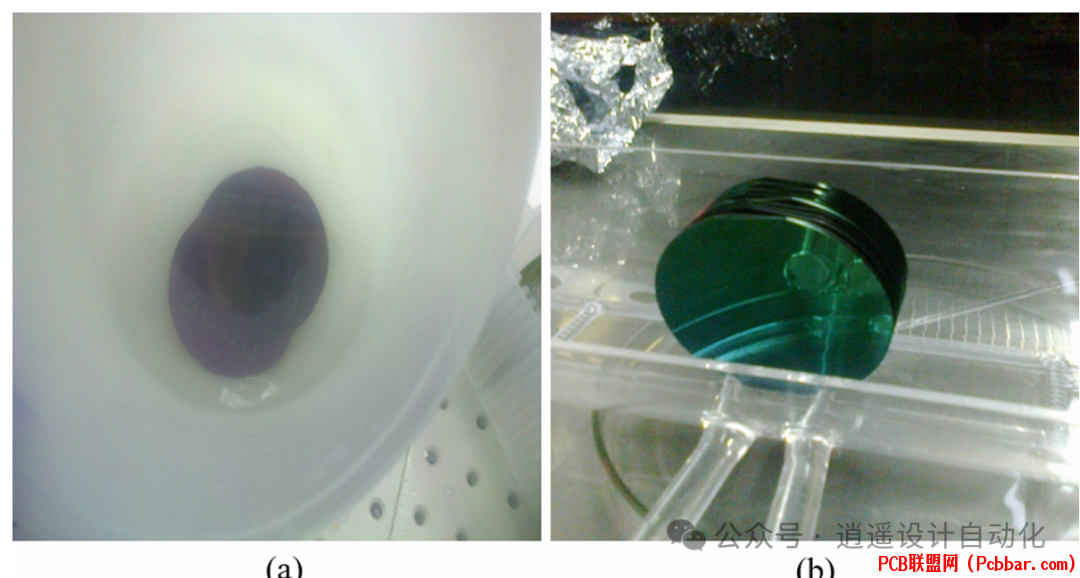

图2展示了晶圆清洗步骤、氧化/氮化炉装料和光刻胶涂覆过程。
" |3 j* J5 Q; x" `
光刻和图形转移
: |, v3 p, m1 o% U  u/ q9 z工艺采用五层掩模系统制作不同的结构和功能层。使用正性光刻胶S1818和显影液CD26进行光刻。

3 a- I0 w1 p7 b3 q  D每个掩模定义特定特征：
5 m8 Z8 p  Z$ h# A3 {5 Y3 v/ R

金字塔形质量块（掩模#1）

底电极（掩模#2）

压电层（掩模#3）

顶电极（掩模#4）

梁释放（掩模#5）

0 ]/ k# \/ o: e/ \, X' ?


! ~1 R2 ~& |* }

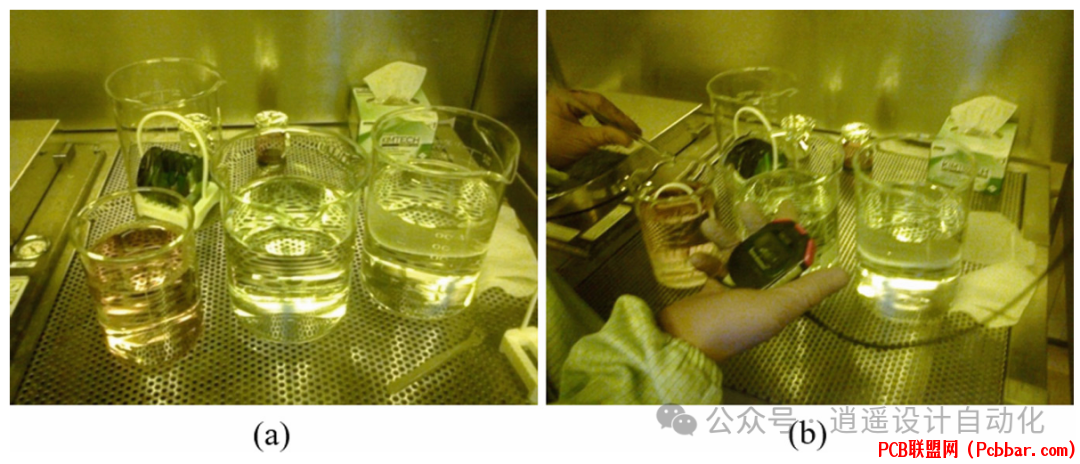

图3展示了掩模对准过程和使用CD26显影液进行光刻胶显影的步骤。

4 U: Q+ j$ X7 O4 i4 y- k体硅微加工和结构形成
采用TMAH湿法刻蚀制作金字塔形质量块。在79°C下使用25%的TMAH溶液进行刻蚀，刻蚀速率达到20微米/小时。角补偿技术确保质量块底部顶点边缘完整。
' ]: a. h5 ], _


4 q+ f! v, }6 s5 Z; m3 Z- S9 H3 z6 d

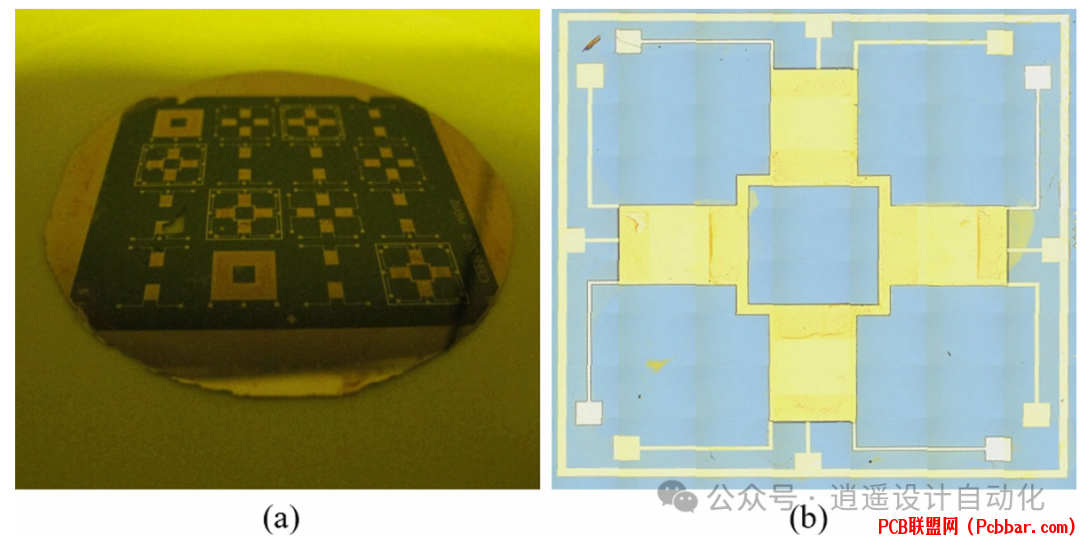

图4展示了TMAH刻蚀设置和形成的金字塔形质量块结构。
! n) B3 V) Y. c8 `" {! O
% d* F/ g* a. _# \: D, g8 |! p0 V) W压电层和电极制作
( u7 l# D$ `9 R  J2 W- X9 _使用射频磁控溅射沉积2.5微米厚的氧化锌压电层。工艺参数包括400W功率，40%氩气+60%氧气的气体组成，以及30毫托压强。通过溅射沉积0.02/0.2微米铬/金电极并进行图形制作，形成顶部和底部电极。
8 R0 S7 w5 q4 B+ a( M  i5 \# j% |  I

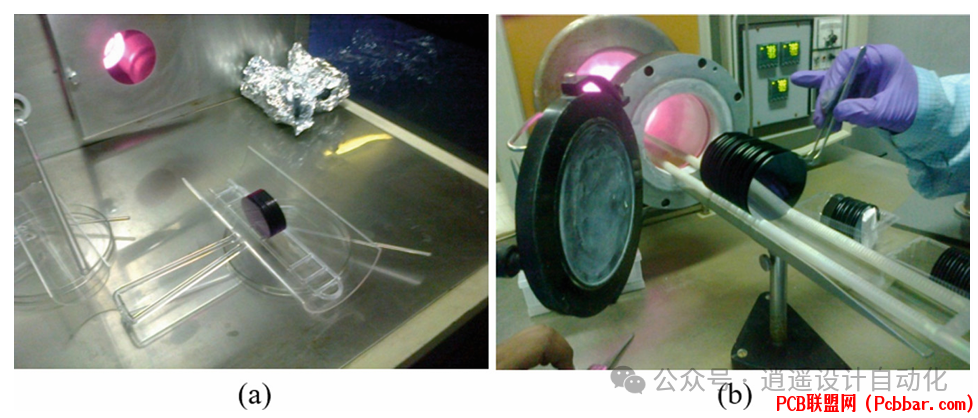

+ i' [1 C& v6 G图5展示了ZnO溅射过程和形成的电极结构图形。
8 M. Z3 o  n6 k1 W3 ^' H( w3 l
梁释放和器件完成
采用深度反应离子刻蚀(DRIE)从正面释放导梁。工艺参数包括4.8×102毫巴压强，1000W射频源功率和SF6气体流量。通过梁减薄实现约10-12微米的目标厚度。
  N8 t3 F# l" Q7 C8 O4 [8 T3 n/ B


) D: C' y' F. M& r. [# f1 {* V; H

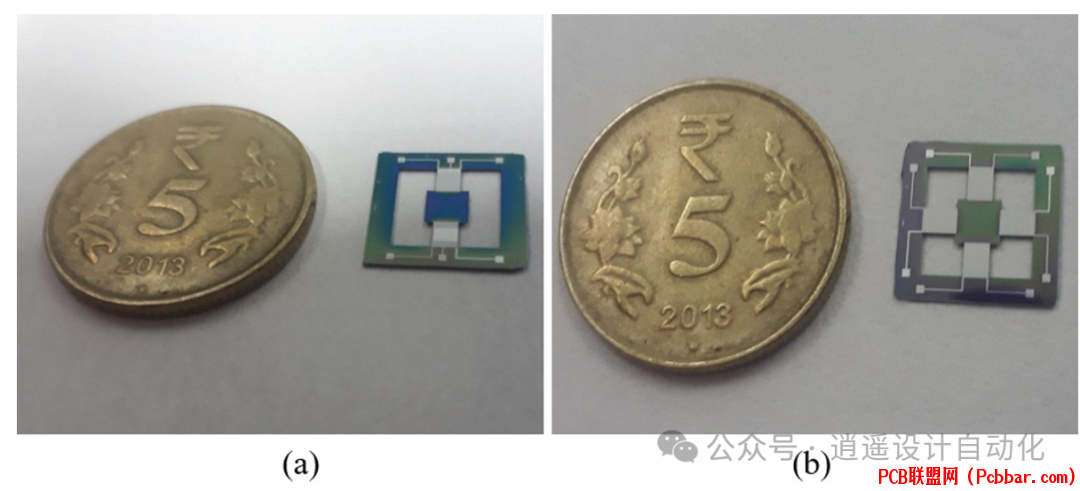

图6展示了使用DRIE进行梁释放的过程和最终制作的双梁和四梁器件。
+ v" `, w) J2 s5 z
器件封装和测试准备
6 s8 U( c7 v2 A设计了带有镀金焊盘的定制PCB封装，用于线焊。使用非导电环氧树脂在130°C下固化安装器件。特制的带有内置连接器的PCB附件便于连接测试设备。


/ c1 Z% ?6 u* M. @

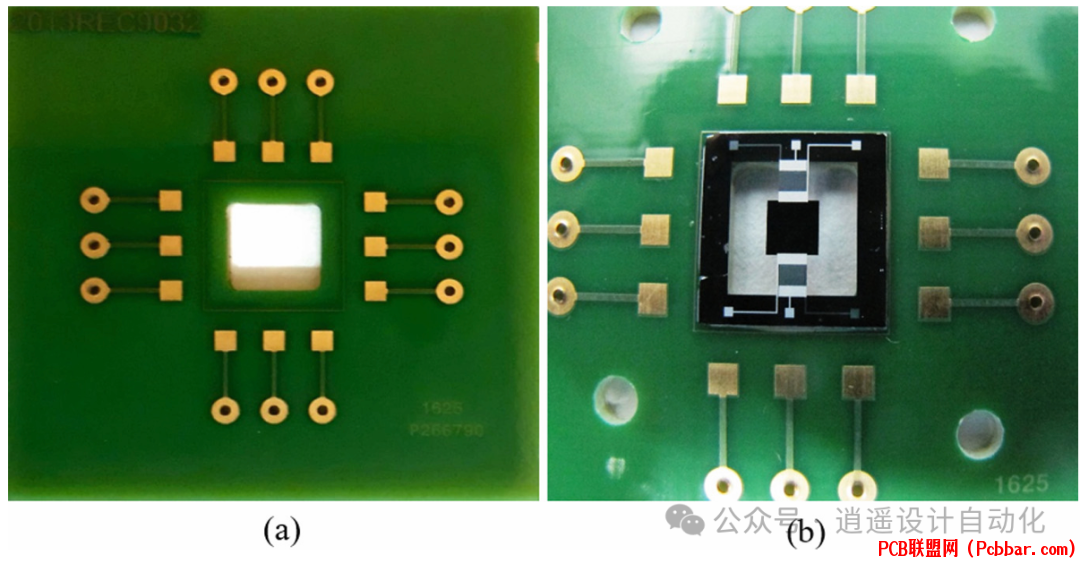

图7展示了PCB封装设计和安装了测试连接器的器件。
/ s7 y# ?$ i" B/ p: j% t" L' j
通过优化后的制造工艺，梁的厚度从25微米降低到约12微米，使谐振频率显著降低到约500赫兹，使器件适用于实际的振动能量收集应用。工艺优化对实现理想的器件特性具有重要作用。
5 b" I1 O) e/ ~/ s' P! X
参考文献
[1] S. Saxena, R. Sharma, and B. D. Pant, "Design and Development of MEMS based Guided Beam Type Piezoelectric Energy Harvester," in Energy Systems in Electrical Engineering. Singapore: Springer Nature Singapore Pte Ltd., 2021.
