【引言:了解设计目标
% s, X# H3 @5 |' Y9 K/ kpSim Plus为复杂光电子集成链路设计提供了便捷的实现平台。本文重点介绍如何利用pSim Plus中的单元结构及内置函数,构建基于多通道级联硅微环谐振器的链路设计,并通过算法优化实现计算光谱仪。本示例利用的结构,来自北京邮电大学集成电路学院近期发表在Optics Letters的工作[1]。
, \0 W( C9 `# c# I. ?
8 [5 _+ n) V% q! l2 G' Y初始化链路参数及环境

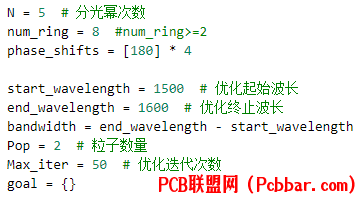

8 c) q, K* i: l% o8 ?8 @) |第一步涉及在pSim Plus中初始化链路参数及环境:3 o! x4 x a+ x" J7 d8 @& ?% S
1.定义仿真背景参数7 @) P8 m. R. j5 }& c" ?
2.定义链路结构实体化参数1 x4 _1 V; C) ?2 j8 Q
3.调用软件内置函数创建仿真环境 x# B* \7 |- s: L* w2 I
4.定义优化相关参数7 H! b1 q- P$ U- W
4 _ \! B! G( H( P5 s7 b% q
$ T1 t. X; W* f, W ]" V
, W+ K5 F* v3 v d8 @创建链路结构

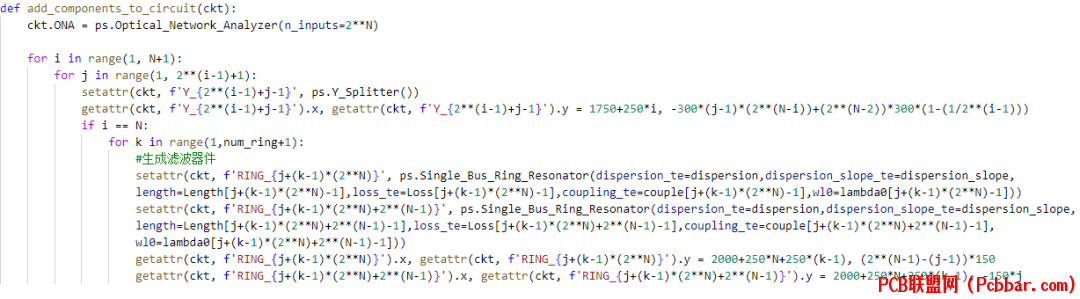

0 |, q" Z; o& n) U在完成链路参数及环境的初始化后,创建主体链路:
, w2 e2 V8 _. s7 o5 Z1.创建光网络分析仪: n) r9 |. @8 W, w9 d6 [
2.创建分光结构9 Q: v7 W/ D* k3 ~
3.生成级联微环谐振器
4 d6 N. s( ], H: u. r4 M( {* b4 d# H4.对上述器件设置位置
& ^2 ?- Q% ] y- i5.对上述器件参数进行初始化) u$ B- _, F5 J; Y9 ?
c+ v3 t% s2 U9 L" Y
6 x: d* `3 Z6 q2 K6 p

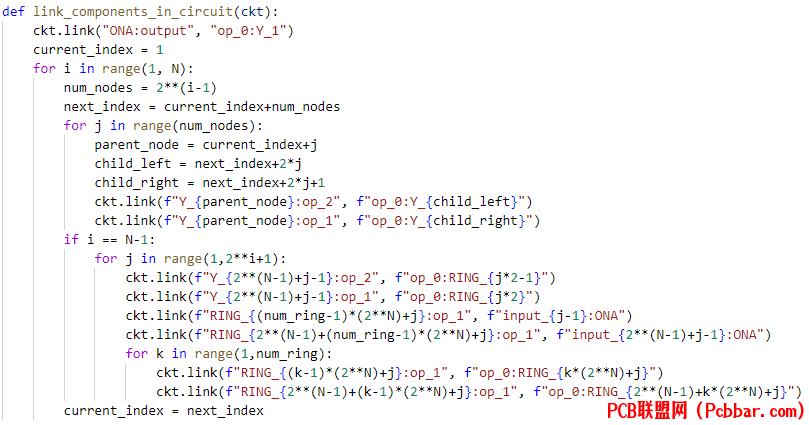

添加光路连接
9 F* B1 e, ]( }9 m4 Y0 q$ X生成主体链路器件后,对各器件的接口连接:
- O) N# T! t7 [% o z1.连接光网络分析仪输出接口作为输入光. Q( G$ J: Z% s
2.利用迭代变量连接各分束器件3 X* n! M; K. t: t3 w8 Q* g
3.连接级联微环谐振器
+ [# n0 N$ u6 F* B: e* W' E4.经滤波后光连接至光网络分析仪输入端口3 C) s; W5 v+ ?; P
0 [+ ]% t0 j6 T8 W5 `& @( Y

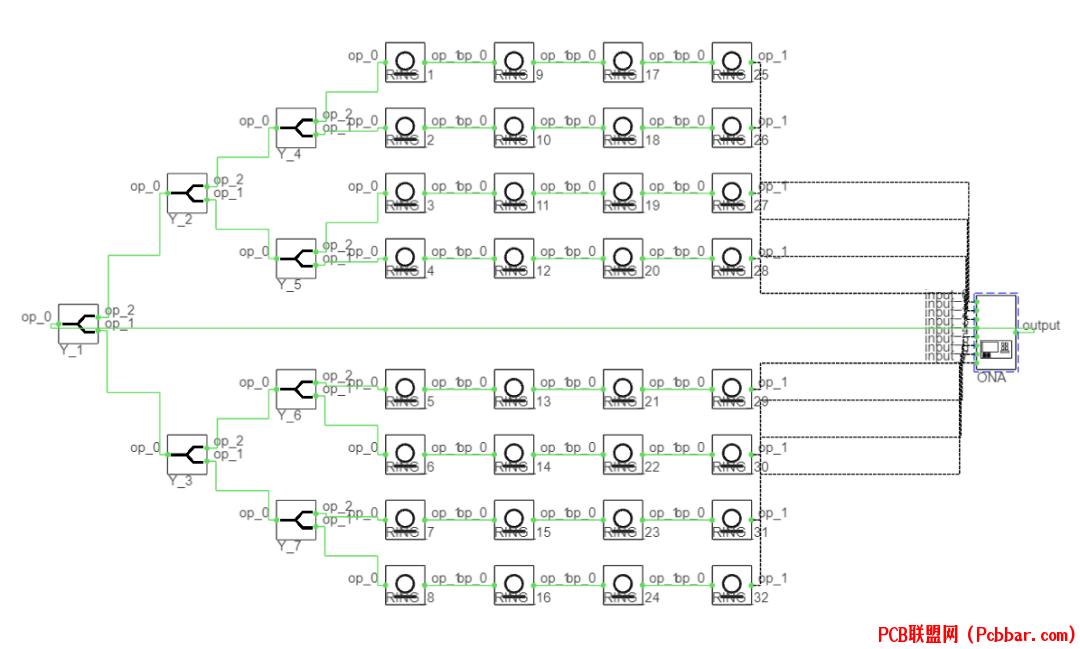

: H4 r, A8 b" j6 a- {+ G图1:连接后的整体链路,包括光网络分析仪、分光及滤波器件。2 n( [) G8 I* p8 a' a- x4 p2 T, F
( H" b0 ]: E4 C& ?调用优化算法最小化目标函数9 M4 H. l& }) P P% Q2 w. Q
读取数据,调用算法进行目标函数优化:
; Y! }: n: p- g9 D1.读取光网络分析仪得到数据8 ?0 L7 D2 J8 U L
2.根据设计原理创建目标函数
- [7 p. y. a) m3.调用pSim Plus环境中安装的库! w2 y9 Q; \; N$ e4 N0 v8 q4 L9 K4 ^
4.利用算法使目标函数最小化+ X z: `7 C5 l" d
$ k2 z6 P# U, S: D% h4 d, v
7 G |- |8 ?8 [ y, h# P4 A5 g+ w/ x9 `
利用链路数据重建未知光谱
0 D$ Q& q5 K; u/ P S将优化得到的滤波曲线用于光谱重建:
4 A7 R9 F- ~" F9 q3 J1.创建新链路用于得到未知光谱
- z4 Y R. l4 o! [$ A2.读取链路滤波曲线数据作为采样矩阵

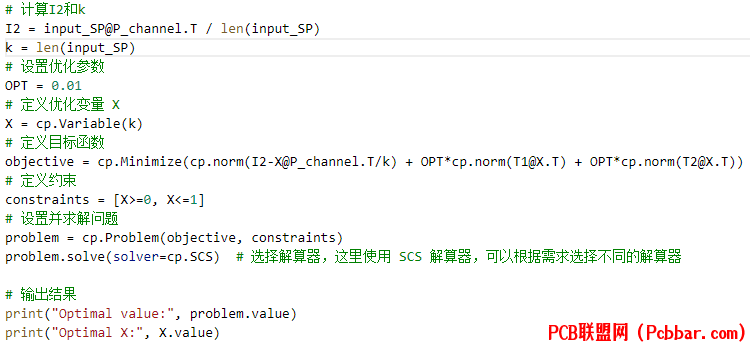

$ |1 C8 A' i+ j4 z7 J9 B3.利用cvxpy库进行光谱重建
) z2 R" v# i, D2 B/ T
: g, L& Z. I! `0 h V- c5 [8 B
+ U: p* j9 P, p! v5 K
, `1 `/ G! e5 e2 C/ K
! H$ S/ T5 E0 T, i; l

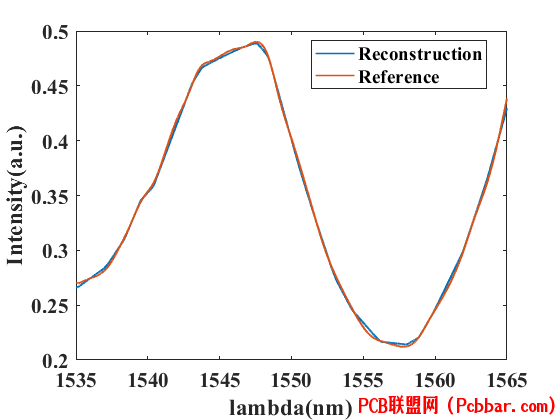

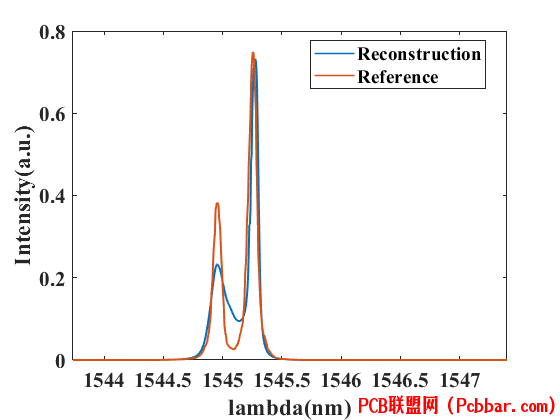

图2:对未知光谱宽谱及窄带的重建。( _; S U3 J6 _! S2 [
( o" U5 W3 D, P$ u. J7 B0 G
结论
1 j: a8 n/ ]4 O* P7 B% ~0 z本文展示了使用pSim Plus实现基于多通道级联硅微环谐振器的计算光谱仪的系统方法。通过实现这些步骤并充分利用pSim Plus内置器件及功能,设计者可以高效地设计目标链路。
9 y1 ?! h9 ~& U# \: `
& {* y O# i7 a/ z0 l6 d1 c; @3 q这种实现方法展示了pSim Plus在处理复杂链路设计的能力。软件的python环境不仅可以让我们调用不同的算法对目标进行优化,而且可以使用很多工具使链路设计实现一体化。本案例使用的pSim Plus版本为1.1.1。需要本案例的用户,欢迎通过问答平台(https://www.xyda.cc/#/)索取。' I) Z+ |/ r) m- X2 P
