引言
汽车工业通过满足人类的移动需求，已经深刻地改变了现代社会。内燃机（ICE）汽车的发展是汽车工业最大的成就之一，使得汽车在人类社会中得到广泛应用。然而，内燃机汽车的使用在全球范围内造成了严重的环境污染。通过开发可再生和替代能源来提高能源转换效率，是减少环境污染的有效方法之一。电动汽车（EVs）的发明正在帮助汽车工业克服这些环境问题[1]。

电动汽车是使用电动机或电动机与内燃机组合的运输系统。这种系统可以减少有害的燃料气体排放，提高车辆性能，增加车辆效率，并减少化石燃料的消耗。电动汽车系统包含四种主要驱动技术：燃料电池电动汽车（FCEVs）、纯电动汽车（BEVs）、混合动力电动汽车（HEVs）和插电式混合动力电动汽车（PHEVs）。
' c) H$ Q2 X9 \! `2 [0 D


- T0 D6 W8 d* R0 _' W; S图1展示了基于电气化程度的电动汽车完整分类系统。
) a' _3 N. U( x) L  P/ O! i/ f) `7 g# M
  t8 L; O4 T( P4 J; i电动汽车技术


图2展示了燃料电池车辆系统的基本结构，说明了氢气转换为电能的过程。
5 j( M: g. S, e7 L3 i8 P& z


图3展示了纯电动汽车系统的关键组件和能量流动。
- ]3 J: O5 d/ z* Z! U9 [


) n% G; ]* ]0 i/ }' C, l; t图4说明了插电式混合动力汽车如何集成电池和内燃机动力源。
6 A" B) Y$ |$ L, k5 z& @' s
6 Q! ?" Q/ \: ~  M8 y, F1 k  H8 |

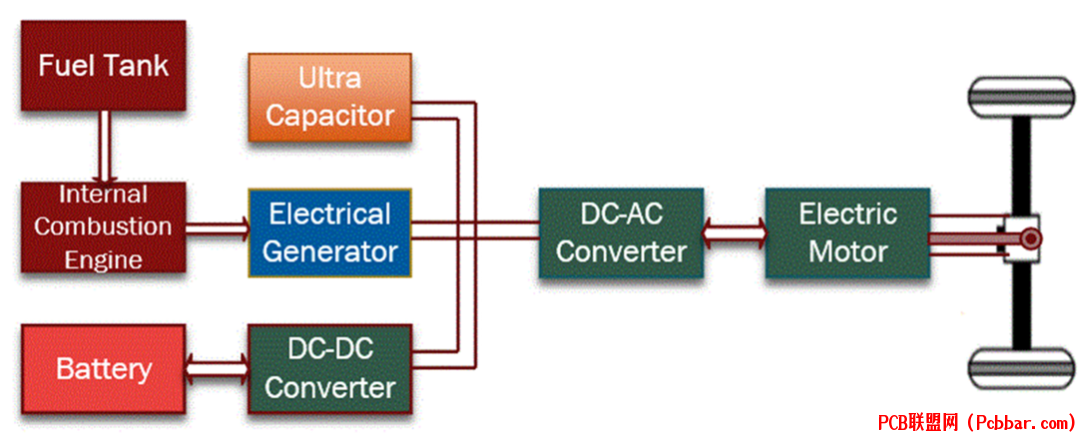

- I3 C: a( S. n/ ^图5展示了混合动力汽车及其主要组件的基本结构。

- S1 j5 o% J  [0 L$ Q混合动力汽车配置
+ B2 |2 n, o# q4 j混合动力汽车结合了电能存储系统和内燃机的驱动力。这种组合通过牵引驱动系统向车轮传递能量。系统使用电池进行能量存储，同时使用超级电容器驱动电动机。混合动力汽车在低功率需求时使用电力运行，在需要高速时切换到内燃机，从而在燃料消耗和性能方面具有优势。
# |! e6 }8 i: h( j


& j, `; }1 I! w0 H, U  h4 \图6展示了串联混合动力结构

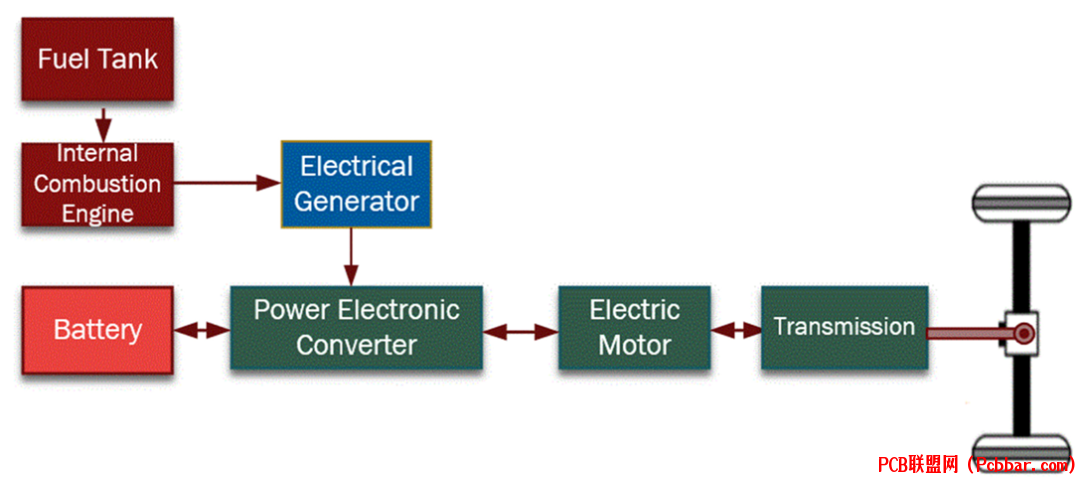

图7展示了串联混合动力配置，其中内燃机驱动发电机而不是直接驱动车轮。
# M  r4 j3 r1 [0 J! g8 n$ I' b
" C6 F2 Y0 l* G6 X4 c. }; y


图8展示了并联混合动力结构
9 {0 i/ G7 h4 A9 A  X  ^
, b% P3 {6 t* S5 h7 t  p) u6 u

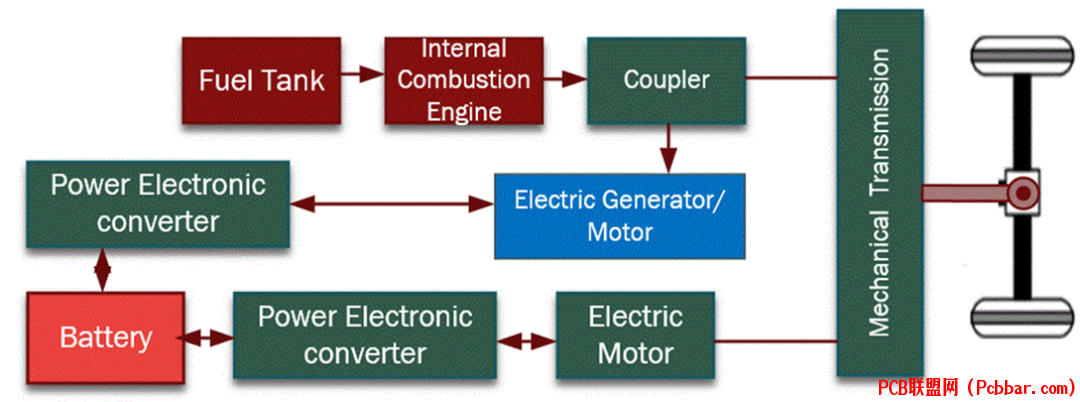

8 @7 W% W; k  r. V' h图9展示了并联混合动力系统架构，内燃机和电动机都能直接驱动车轮。


- L: N, `/ N4 o9 A图10展示了如何将串联和并联配置组合成单一系统。
& r  v9 o# V; p

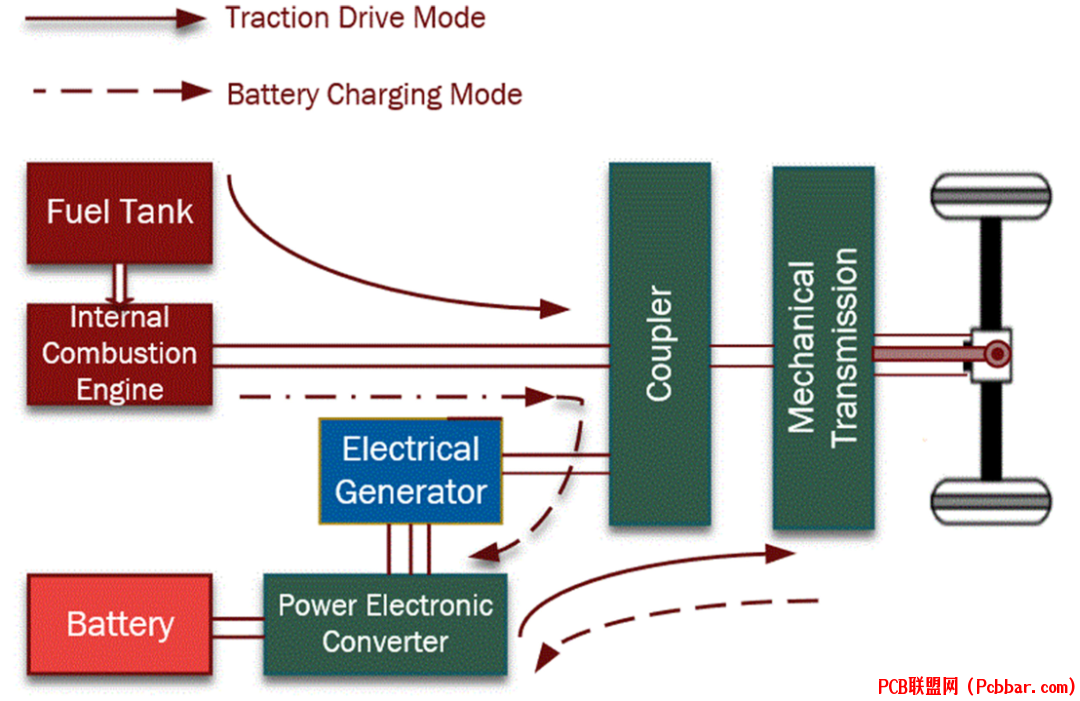

% H- b: t! \3 D. M) \1 [图11展示了具有多重能量流路径的最复杂混合动力配置。
2 x  M; Z* W, W+ t
6 X8 L$ ]) }" A" Y. c能量流动运行模式
, b: {5 b" z$ g9 r


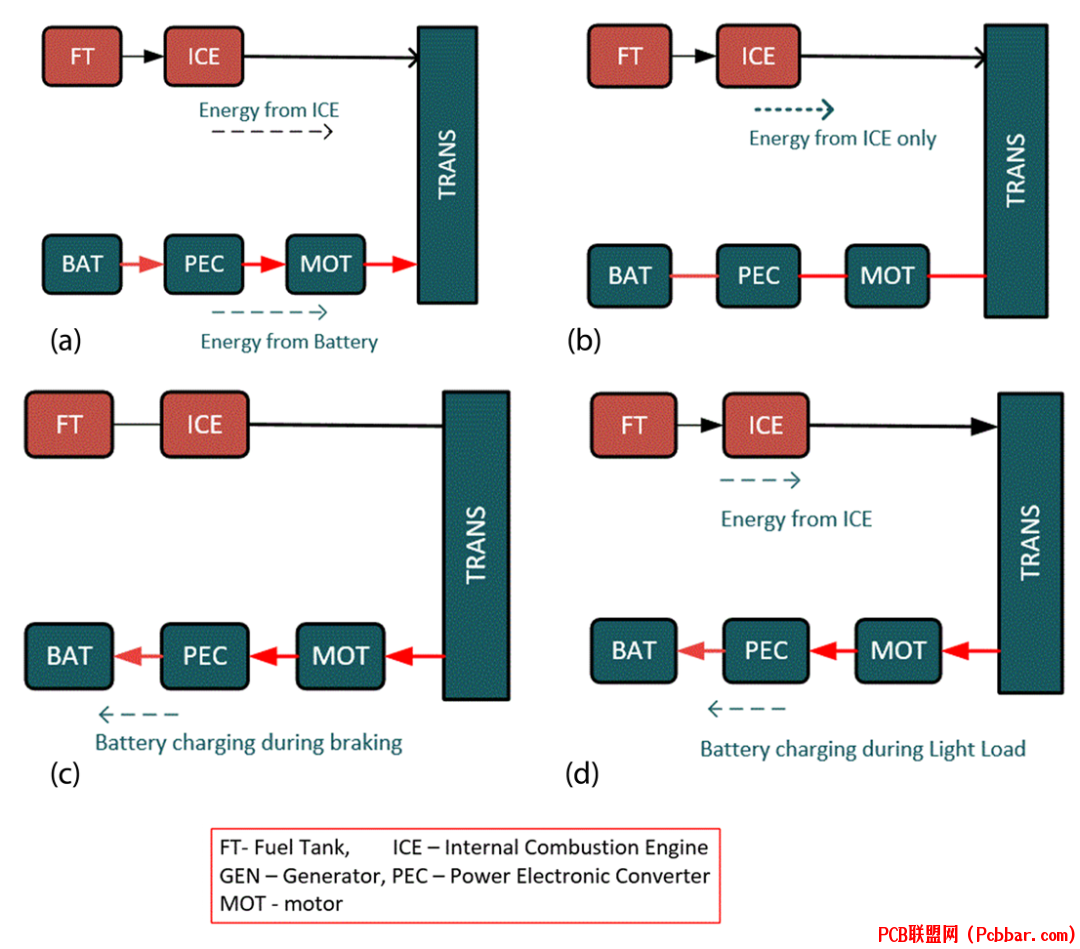

/ [. J7 j+ k; R% D* k  b1 F图12展示串联混合动力能量流模式：(a) 正常行驶/加速模式，(b) 最小负荷条件模式，(c) 制动模式，(d) 停止模式。展示了串联混合动力运行中的四种不同能量流情况。

7 D( r! g5 d( r' r* V! Z


图13展示并联混合动力能量流模式：(a) 启动模式，(b) 正常行驶模式，(c) 制动模式，(d) 轻负荷模式。展示了并联混合动力车辆的四种运行状态。
* F8 ~8 c- L0 V! k/ o
" t6 `6 l3 J/ Q# R4 ]* S6 T* O


: U. ~- r' o3 e% A0 R图14展示了串并联混合动力能量流模式：(a) 启动模式，(b) 高速行驶模式，(c) 正常行驶模式，(d) 制动模式，(e) 行驶和停止时的电池充电模式。这组图展示了串并联混合动力车辆的五种不同运行模式。
$ i4 c3 [8 I  Q2 _
4 o; C& d$ X4 f6 ?' ~) q1 X: d


: d5 h4 X$ T2 [) M& X$ b3 ]% }图15展示了复杂混合动力能量流模式：(a) 启动模式，(b) 高速行驶模式，(c) 正常行驶模式，(d) 轻负荷行驶模式，(e) 制动模式，(f) 轴平衡模式。这些图展示了复杂混合动力车辆的六种不同运行模式。

$ T4 J5 J% o7 a8 {" Y  ^混合动力程度分类
2 |6 A9 Y$ z6 I% a! B现代混合动力汽车基于电气化程度进行分类。轻度混合动力配备较大的启动电机，允许在制动、滑行和停止时关闭发动机。中度混合动力包含用于扭矩提升的启动电机，与动力系统并联连接。强混合动力（也称为全混合动力）可以单独使用内燃机、电力或两者结合运行。插电式混合动力配备大容量可充电电池，可从外部电源充电。

结论
混合动力汽车技术代表了汽车工程领域的重大进步，既解决了环境问题，又满足了性能要求。各种配置和运行模式在满足不同驾驶需求的同时，减少了环境影响。通过持续发展，混合动力汽车技术不断进步，在效率提升、排放减少和性能增强方面显示出良好的发展态势。
