引言
) y- v6 Y" n* q% w0 V% D/ l硅基光电子技术作为电子与光子技术交叉的创新领域,为实现更快速、更节能且更紧凑的数据传输方案提供了关键支持。在使用波分复用(WDM)的光通信系统中,环形谐振器在信号调制、添加和分离等功能中发挥着核心作用。然而,传统的圆形环形谐振器在自由谱范围(FSR)、环形往返损耗、环形-总线耦合以及谐振调谐效率等方面存在局限性。本文介绍三阶多项式互连圆形(TOPIC)弯曲设计,针对这些挑战提供了全新解决方案[1]。
/ {2 `6 ~$ O& ~7 |: \) K$ O3 L- e



( O0 K6 a4 N, ?
. @/ J3 ]# q0 v! J. t波导弯曲的技术挑战
1 ]1 _( h! Z3 R4 H6 p7 c+ ?4 O! E8 k在硅基光电子技术中,波导弯曲会产生多种损耗机制。虽然材料吸收可以忽略不计,辐射损耗仅在极小半径时才显著,但侧壁散射和模式转换是两个主要的损耗来源。当光在弯曲波导中传播时,会发生畸变并向外边界偏移。弯曲曲率越大,畸变程度越高,导致模式转换损耗增加。' Q5 h+ _# i  E) l2 a

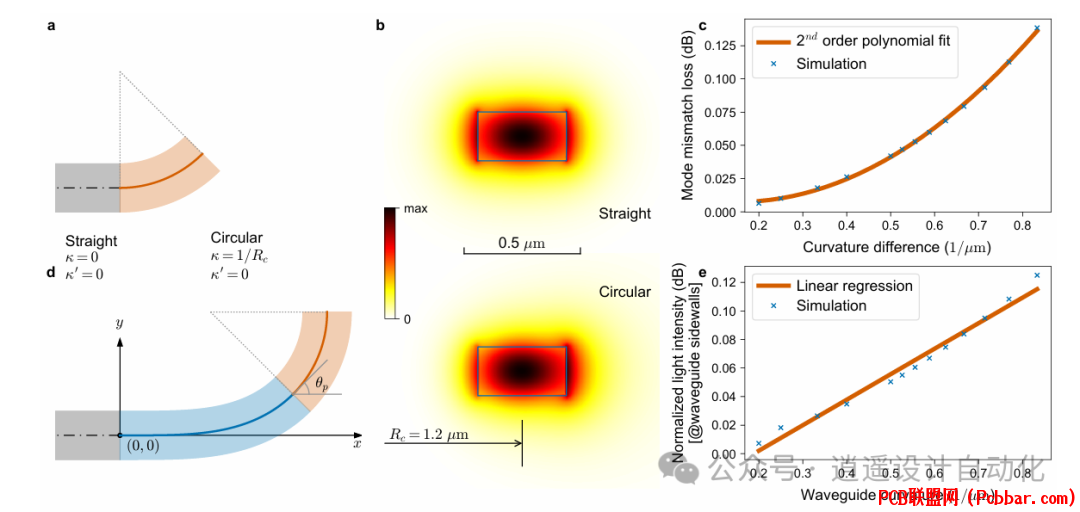

8 W9 b, K: {3 V4 x, ^9 k图1展示了波导弯曲中的光学模式畸变,包括直波导和圆形波导之间的连接示意图、光场分布以及模式转换损耗计算。; N* o% ~) R3 G1 p! G: B

+ C, K2 z: C7 ?3 j$ WTOPIC弯曲设计
8 c4 v0 I1 O$ r5 H; L( A9 \TOPIC弯曲代表了革新性的环形设计方法。与传统圆形弯曲相比,TOPIC弯曲具有连续的曲率和曲率导数特性,这在理论上对于优化波导损耗具有根本性意义。
: B' w  ^2 i9 {" e


% N$ T$ M0 S/ R5 q8 q

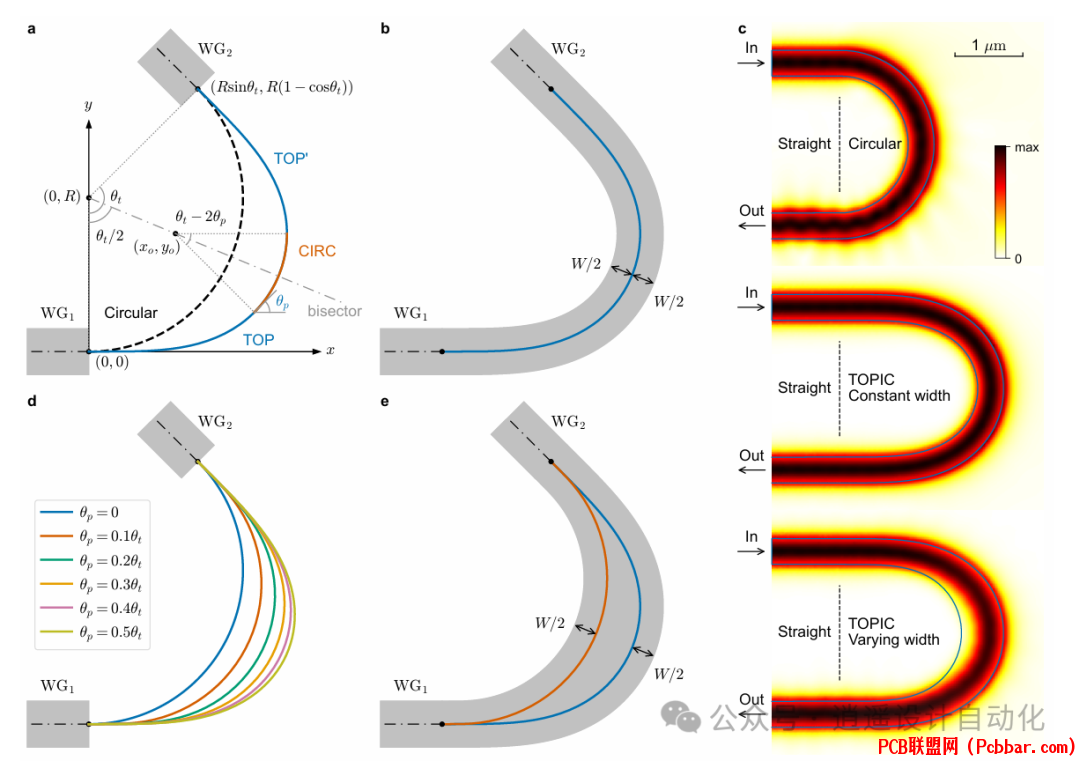

图2展示了TOPIC弯曲设计的示意图,包括与传统圆形曲线的比较以及不同参数对弯曲特性的影响。7 T/ I, C1 t% g$ j
- b' v% `: ]& K2 ?
性能与实现
9 r! Z  L3 I! k2 [! ~实验结果表明,TOPIC弯曲能够显著降低损耗。可变宽度TOPIC弯曲实现了0.017 ± 0.005 dB的超低损耗,相比之下,圆形弯曲为0.378 ± 0.026 dB,欧拉弯曲为0.293 ± 0.030 dB。- s* M; ^5 E9 b) d7 ~8 {



' M6 r5 O, r; V" r图3展示了不同180°波导弯曲的测量插入损耗,对比了各种设计和配置。
" [, ]3 A# {- ~# D8 y8 N6 E9 G  P# {5 w  _8 H1 e' _& r* N7 G1 n
环形谐振器应用, ^" |3 q, G  c/ |# [3 x
当应用于环形谐振器时,TOPIC弯曲实现了多项突破:
+ z' N: R* e9 c8 I- j1 p
  • 单模工作的硅基环形谐振器最小半径(0.7 μm)
  • FSR≥3.2 THz环形谐振器最低热调谐功率(5.85 mW/π)
  • 首个基于硅基环形谐振器的WDM 32×100 GHz滤波器
    8 s3 ^$ F. T( w4 [7 J

    ; u9 E9 m" j% a  u
    ( Y0 V# l& R  M5 E- X4 h! [) o: W



    ! b) ^/ K( c5 i% T" {6 F图4展示了基于TOPIC弯曲构建的分插环形谐振器的FSR和往返损耗测量结果,展示了不同配置下的优异性能。
    6 A& {( q5 ^/ j2 F# T5 e" _, |+ f- U( O; X" p6 {# T
    WDM滤波器实现
    9 b! n( |$ g- B- I0 ?; ^" STOPIC弯曲设计使高性能WDM滤波器成为现实。通过实现32×100 GHz滤波器架构,达到了以下规格:) {+ T7 I% [! A& ~* e4 j3 e9 _
  • 通道FWHM为75±4 GHz
  • 插入损耗1.91 ± 0.28 dB
  • 通道隔离度≥15.75 dB
  • 调谐效率283 GHz/mW每通道" {. J1 U* L" ?, d# |3 O7 B! D
    ! s* ?: N# O0 Y; m

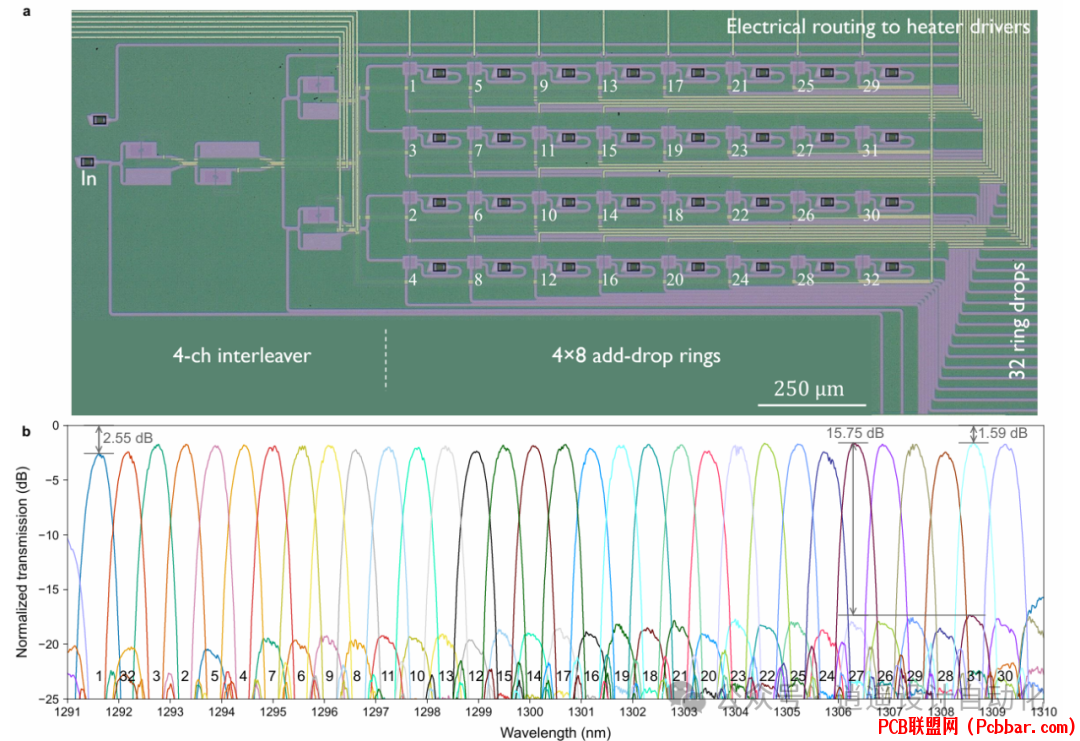

    9 ?& g- K4 m, Y9 o图5展示了基于TOPIC弯曲的WDM 32×100 GHz滤波器的测量光谱,包括光学显微镜图像和传输光谱。
    1 ]. r- f: A8 T2 `
    ( V5 c. Q5 y, j实际实现, C2 j  S  p" t8 H) o% _6 {* W- p* Q2 k
    为实现最佳性能,TOPIC弯曲采用了集成于波导结构中的掺杂硅加热器。这种集成方式实现了高效的热调谐,同时保持低光学损耗。, ~) o6 b$ a% I# Q+ f


    6 `3 c; A- b2 ]6 L/ }

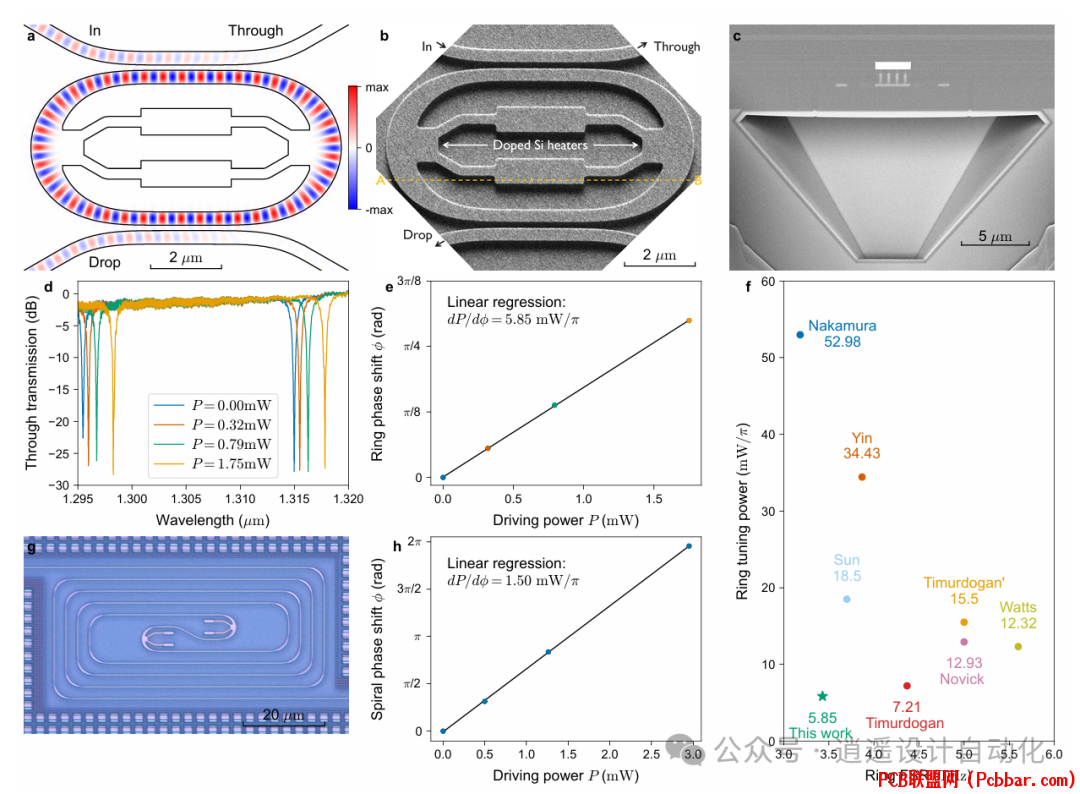

    图6展示了嵌入TOPIC弯曲中的掺杂硅加热器,包括温度分布和调谐特性。  l) n9 E0 N& `% G( t4 C4 }
    " t# i# G5 ~; o
    发展方向与应用& L) ~5 }" @8 K8 i% l- e% C
    TOPIC弯曲设计能够同时最小化侧壁散射和模式转换损耗,同时实现紧凑尺寸和高效热调谐的特点,使其在未来光电子集成线路中具有广泛应用潜力。在WDM应用中展示的性能表明,这种技术在高密度光互连和通信系统中具有实用价值。: |# ^( _6 _, d+ D' Y6 Q



    $ A& M. {9 J: j$ E图7展示了带有掺杂硅加热器的基于WGM的分插环形谐振器示意图,展示了TOPIC弯曲在功能器件中的实际应用。
      h: }4 o$ M( `, R5 S2 z" I' W& D% M2 g6 C2 U& \" T+ }
    参考文献

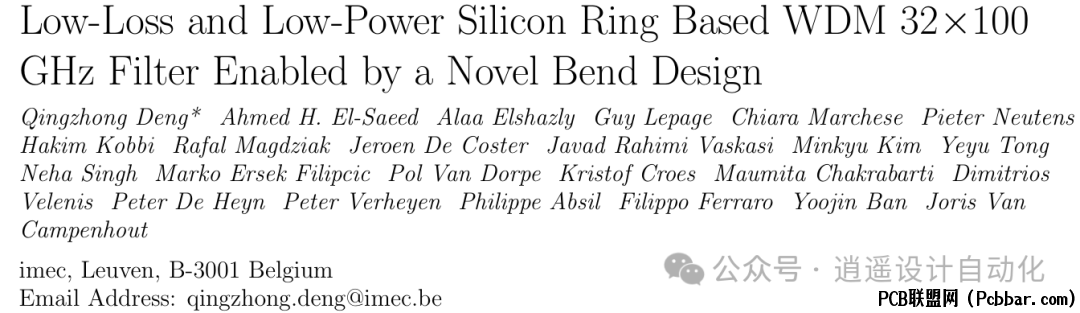

    4 W# P$ ?$ C& h/ A/ k; i[1] Q. Deng et al., "Low-Loss and Low-Power Silicon Ring Based WDM 32×100 GHz Filter Enabled by a Novel Bend Design," arXiv:2411.15025v1 [physics.optics], Nov. 2024./ A9 D) B/ T4 h9 Q
