VCC、VDD和VSS三种不同的符号区别

Kivy

在实际中遇到的问题 和大家分享下  呵呵
+ ]/ @/ a6 S' M$ @' Z" k0 }$ ^在电子电路中，常可以看到VCC、VDD和VSS三种不同的符号，它们有什么区别呢？
# [9 O  x6 T! k# E- u$ ^& z9 }一、解释
  p# q) G( [" h# E5 n% EVCC：C=circuit 表示电路的意思, 即接入电路的电压；  VDD：D=device 表示器件的意思, 即器件内部的工作电压；
* X. N# W4 V# X! z) |VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压。
7 X  Z& |$ T, N, j. H* b) M) U4 c二、说明
1、对于数字电路来说，VCC是电路的供电电压,VDD是芯片的工作电压（通常Vcc>Vdd），VSS是接地点。
2、有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。
3、在场效应管（或COMS器件）中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。

9 T  X* ]7 \) ]* ^- V

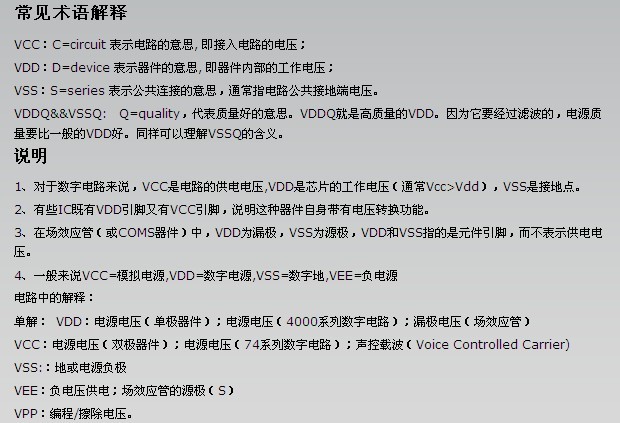

VCC、VDD和VSS三种不同的符号区别

( [% F1 D% [/ k4 u+ B1 J/ [9 K

& h: K4 j5 R/ x3 P& q$ q

pcbbar-oxq

沙发

cesc

赞！！！！！

凡亿PCB

有些情况下，直接连在一起也是没有问题的

664653162

大神，我爱你。。。经典啊

Kivy

664653162 发表于 2013-7-29 09:31
  \9 `& c$ K7 O. w6 \4 A, c8 H6 F大神，我爱你。。。经典啊

5 V' B# L4 j0 t3 o- h  多多支持

loonger

支持,heihei

qimeiya

支持 一下

jeny

说明的很详细，好像还有VREF  VTT等 VREF:参考电压  VTT：主要是DDR DDR2 DDR3的上拉电阻电压

桃子QQ

神贴啊，谢谢楼主分享
