S参数的定义
$ m& x  E4 u' c. {) q" C关于S参数的定义，查找相关的资料整合出两种说法：
1、S参数表征的是信号在互连被测端口之间的行为模型，这里的互连电气行为就是散射，包括散射回源端，散射到另一个端口等，这里的互连不仅仅是传输线，还有连接器和电缆等。
7 K: t1 Z/ h) o; A6 u
5 g$ y6 L. T& f/ T3 I  m: r2、S参数表征的是信号经过传输线从一个端口到另一个端口性能情况，需要注意的是传输线的两端是需要做阻抗匹配的，默认的阻抗50 Ohm。
1 A: ^8 D  _) D( z5 {- J; |
对于产品的无源结构，比如电源分配网络(PDN)，信号传输线等，这些都是线性时不变的系统，不管系统内部如何，只要端口上测得相关参数，就可以完全描述该系统的特性。

; k$ V  L! d* q9 q8 M2 k


2 C1 S7 Y  l: y4 w' v图片来源于网络，侵删
$ |  N5 ?0 u/ u  ^
( r  }+ Q2 t- M0 I% ]关于端口测试，常见的时域测量TDR时域反射计，频域测量VNA网络分析仪，不管时域还是频域，都有注意的问题。时域测量，会存在寄生效应，对测量结果产生影响，频域测量，需要关注去嵌的问题。

S参数的公式

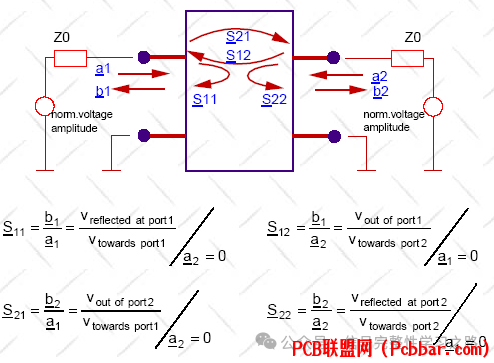

信号的传输就是能量传输，端口S参数是以功率来表征：P=U^2/R。端口是默认匹配的，R值是相等的，以此推算出S11=Vin/Vout。下图就是很多资料给出的参数表示图：

7 {5 C7 ~" H0 ]3 g5 p/ y& y


8 z$ D* t9 V$ D1 N图片来源于网络，侵删
, e  w, [2 @; U* |$ o
S参数的相关公式都有一个注明条件，比如a2=0，这说明a2需要端接匹配，否则就会存在信号反射。
8 j' b0 p' H, J6 t* S& ~9 z( [
3 p3 Z+ N9 M' Y1 G+ M9 c4 ~+ r# n除了上图，S11用输入输出电压来表示，默认传输线和端口的阻抗匹配，根据电压公式也可推导：
/ b/ S) A1 F* f' c* V


$ F% {- t0 o# JS11表征端口的反射特性，S out/in就是先输出后输入。
8 J4 g6 Y3 r( k  K& g! s' D& ?$ B% U6 @

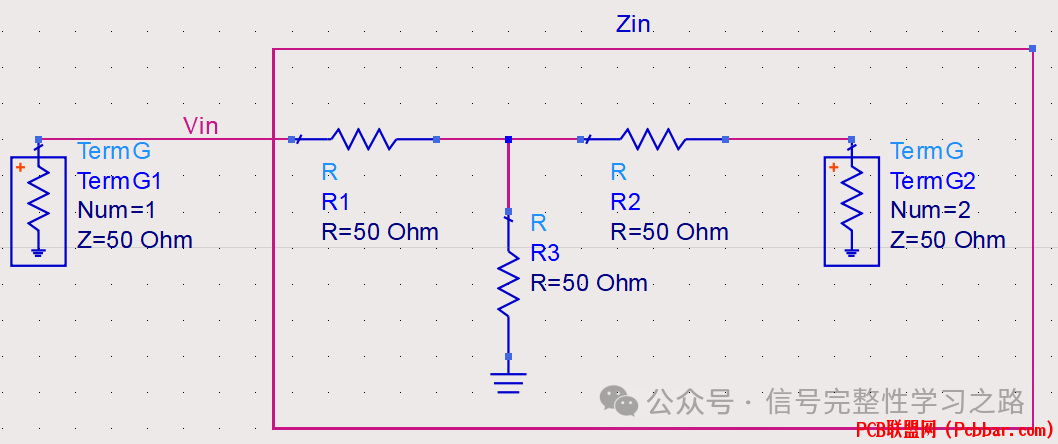

) \4 Q% [8 `& N9 m, L  R1 D5 p! \4 U搭建相关电路图，来验证公式：
) L) H: }  \* Z% `" u8 K


4 x3 o3 q! j8 P. i

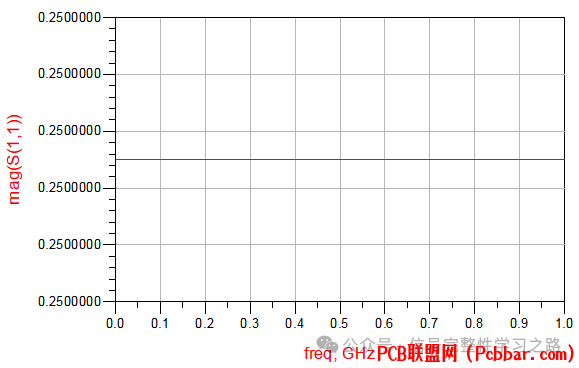

根据公式计算出S11=0.25，和仿真得出的结果一致。

( B9 f2 k5 E6 K- z: A


% R0 m) C2 ?( b! n* |* q/ p5 B) r3 ]
1 }7 y* @% M5 m. u# c' @7 U除了上面所说的电压和电压的表现形式，常见S参数的就是dB加以描述，这是因为S参数的幅值是0~1之间的数，上述S参数公式是输入输出电压的幅值比值，dB可以对应电压幅值与其对应的功率比值有关，可以得出相关公式如下：
$ l2 O: [9 X+ `( U8 K, i: h


常见的比值需要了解，后面的工作会经常遇到，简单来说，就是dB绝对值越大，反射越小。

! @& J6 M" h8 g& L/ L


% w6 \% N6 c# |7 w( h  E6 q$ ?
5 ]! V- q( E# T: x2 k7 _- r) B6 TS参数的特征
9 l$ G, j& x3 W下图为S参数的Touchstone 文本格式：

, D8 s- a# B; A) g/ p" ]


文件里包含关键信息，比如频率，S参数，幅度与相位角，端口参考阻抗，接下来就是对应不同频点，S11,S12包含相关信息，这些格式和信息都是标准的。S参数包含这个电气行为模型所有无源信息。

S参数是随频率发生变化的复数，以两端口单端信号为例，S11称为反射系数，幅度的绝对值（dB为单位）代表回波损耗，S21=S12称为传输系数，幅度的绝对值（dB为单位）代表插入损耗，S31=S13幅度的绝对值（dB为单位）代表近端串扰，S41=S14幅度的绝对值（dB为单位）代表远端串扰。

" C" C* F3 P9 t  z. X6 F


图片来源于网络，侵删
  p+ t; z: p" _
% |  j1 a) ?& C8 k7 m一般来说，端口的排序没有相关规定，可以任意排序，但一般常见就是左奇右偶。
- Z; X/ D6 W) E, w9 A2 I
5 L  s# s5 T( ]: R: H/ @% f& x9 v下面是基于理想传输线得出的S参数仿真波形，对S参数的幅值和相位有直观体现：

, S' i3 d- Z/ Y) o; ^; K2 N9 p


' z5 h8 _3 T9 ?" M4 D9 o简单来说：
3 Z) a* u+ v" ~

S11和S21的dB曲线存在周期性不断变化的波动

S11的相位是从90°跳变成-90°，相互之间来回跳变

S21的相位是从0°到-180°再到180°的跳变
) n0 Z* s2 ^- k; p+ b
3 L# u5 h+ ~6 f6 Y2 P, l相关资料给出的S参数的测试波形：


: v" x3 Q/ L7 N# K: A8 y- F! o
4 v# c  j. x! B/ ?  k. O7 L4 O& f! l声明：
