电子元器件的内在之美

美男子玩编程

“ 推荐一本电子元器件摄影的匠心之作：Open Circuits the Inner Beauty of Electronic Components。作者是Windell Oskay 和 Eric Schlaepfer。”


《Open Circuits》是一本探索日常电子产品内部精美设计的摄影集。其令人惊叹的横截面摄影揭开了一个充满优雅、微妙复杂和惊奇的隐秘世界。
我们的手机、电脑和电器由数以百计的电子元器件组成，每个元器件都经过精密设计，以实现特定功能，但没有一个元件的内部是可以被真正看到的。Open Circuits》通过精心制作、生动细致的横截面摄影，揭示了隐藏在电子元件内部的惊人之美，而且往往是意外之美。

从电阻到发光二极管，从 USB 电缆到耳机插孔，从步进电机到尼克管，书中生动的图片将 130 多个元件变成了令人赏心悦目的艺术品。在直观地剖析元件内部结构的同时，您还能了解它们的工作原理和制造过程。无论您是经验丰富的电子工程师，还是纯粹的艺术和摄影爱好者，《Open Circuits》都能让每个人有所收获。
书籍的主页在这里：https://opencircuitsbook.com/可以在 Amazon 上买到。看了下国内京东上也有引进版，貌似双十一还有优惠，就是下面这个链接：
被动器件赏析
第一章被动器件可以下载预览，我们看下里面的内容。
注：所有图片版权归作者所有！




碳膜电阻




厚膜排阻

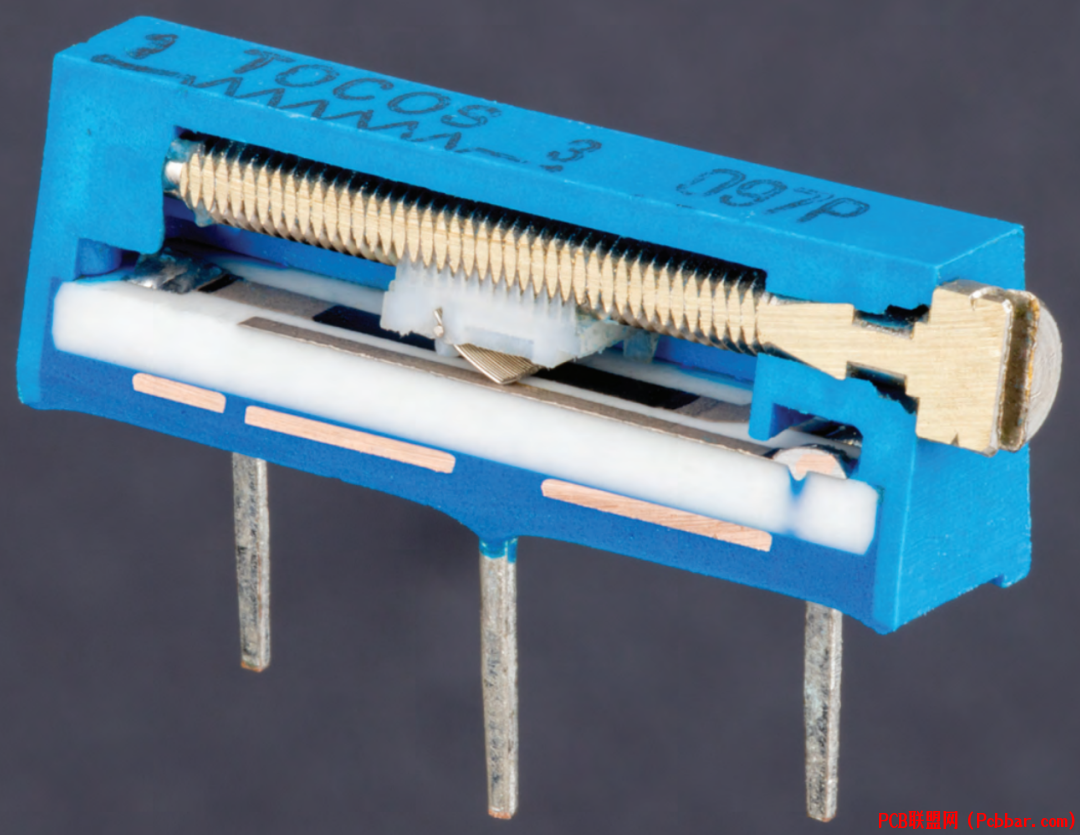

15圈的可变电阻（电位器）

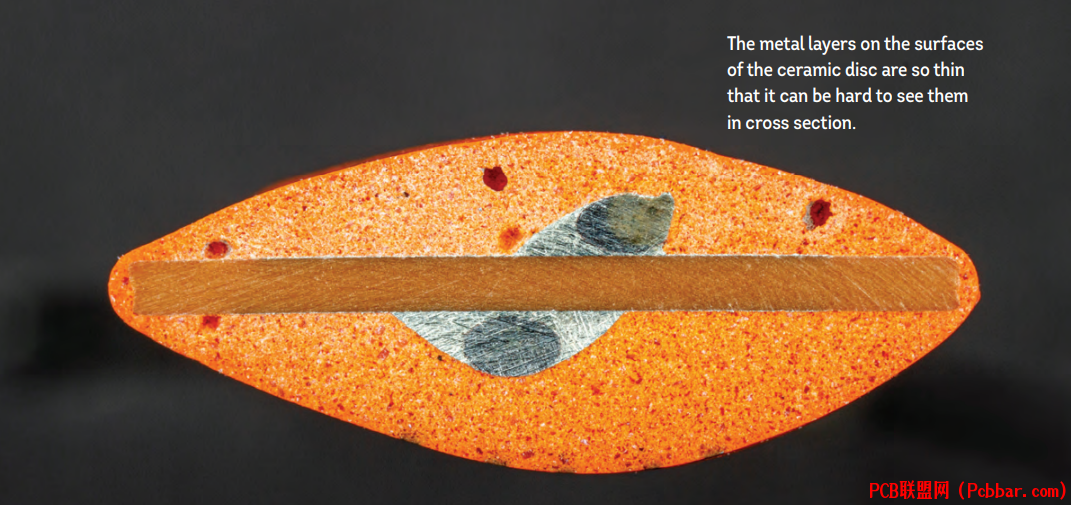

瓷片电容

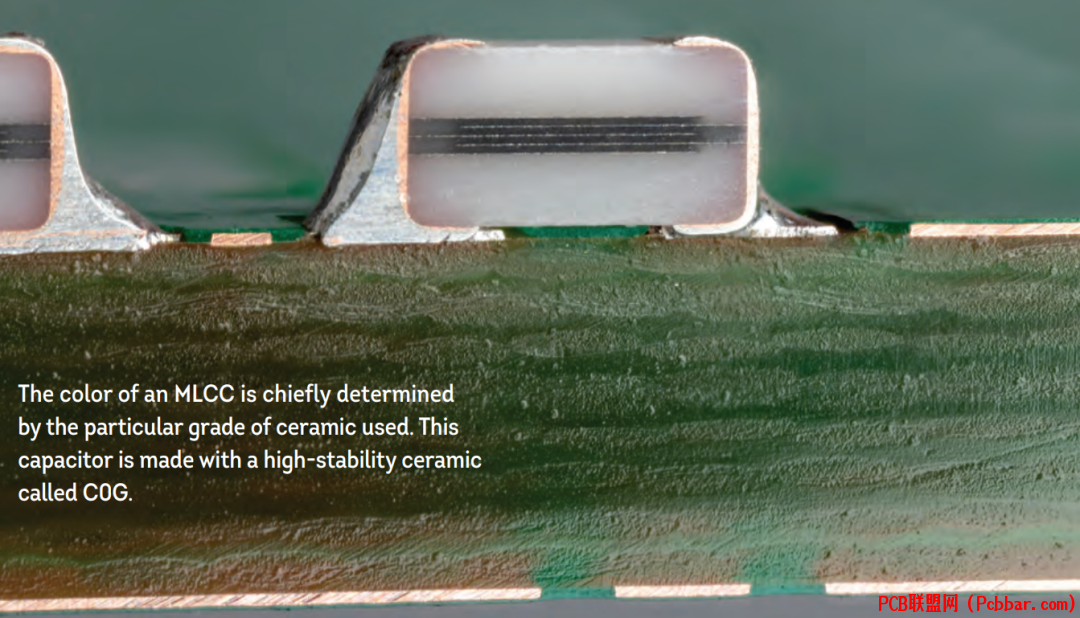

MLCC



铝电解电容





钽电容



直插电感



贴片电感



磁珠




变压器



保险丝
其他器件赏析
以下图片引用自 Open Circuit 官网的 Gallery。猜猜看，可能是什么器件？


















结束语
除了极致的美感之外，这本书还可以帮助您了解元器件内部的构成，从而更深刻地理解器件的工作原理，书中对其中的细节也做了初步的讲解。总结一下，这本书无论从艺术还是工程的角度，都会让您受益匪浅，值得推荐！
