高带宽存储器 (HBM) 技术推动 AI 应用发展

逍遥设计自动化

引言
: u& E7 M7 `" g% C高带宽存储器 (HBM) 正逐渐成为 AI 加速器、图形处理单元 (GPU) 和高性能计算 (HPC) 的关键技术之一。随着 AI 模型（尤其是参数规模达数万亿的超大语言模型）对实时训练和推断性能需求的提升，存储器带宽与容量的升级变得尤为重要。本文将详细探讨 HBM 的发展历程、技术驱动因素、制造挑战及未来趋势[1]。

HBM 技术的发展
. @0 d1 V0 B  m! U9 e. jHBM 的研发始于 2008 年，当时的目标是解决传统计算存储技术功耗高和占用空间大的问题。通过引入更多 I/O 通道，HBM 实现了在保持功耗稳定的前提下提升带宽。例如，与 GDDR5 DRAM 只能提供 28 GB/s 的带宽相比，HBM 第二代通过 1,024 个 I/O 通道，实现了 307.2 GB/s 的突破。
" ]0 m- R4 u1 n* ]2 g9 A" t
HBM 技术的持续迭代带来了 HBM3 的广泛应用以及 HBM4 的即将问世。HBM4 将数据线从 HBM3 的 1,024 条增加到 2,048 条，大幅提升带宽，同时集成更高效的堆叠技术以解决热应力与功耗问题。
2 k& P. i6 S6 h) N1 H* P5 W1 f6 Q
/ E. C( c5 f# |% b推动 HBM 技术的核心因素
" w7 E8 ?, Z4 g# Y( z1. 硅穿孔 (TSV)
TSV 实现了垂直连接堆叠的 DRAM 芯片，增强了数据吞吐能力。底层的缓冲/逻辑芯片为数据传输提供路径。

9 e7 C: {' B( S4 J) h2. 微凸点和底填材料
2 {" u- R; @7 L0 n& L, i' K6 }% U微凸点确保了层间连接的可靠性，非导电薄膜 (NCF) 和热压键合 (TCB) 等创新技术进一步提升了连接效率，减少了缺陷。

3. 先进封装技术
( G1 [+ \& }% FHBM采用2.5D 硅中介层技术，通过集成高密度堆叠和处理器连接，实现了比传统平面 SoC 更短、更快且更可靠的数据路径。

; r& \/ E+ w! ?" k9 M- d5 L  ^# S下图展示了一个针对最大数据吞吐量优化的 HBM 堆叠结构：
  a& j1 k: s6 G/ T! a

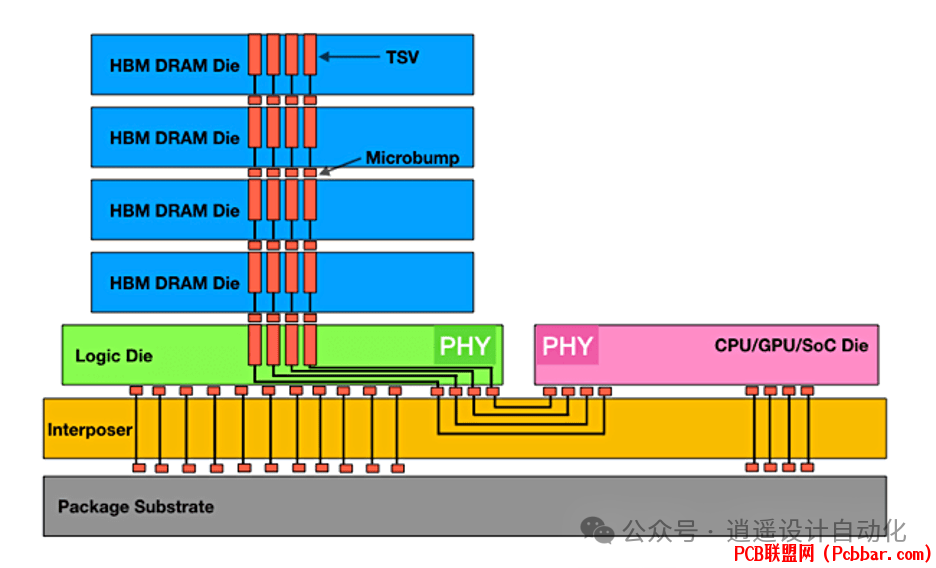

图 1：HBM 堆叠结构，展现多层 DRAM 与底层逻辑芯片的集成。
! [, U) e& X$ S' ?9 i
6 v7 ]# O2 \1 Y( ~% ?! h/ ^HBM 制造面临的挑战
% |/ i$ o4 k) e& X4 O9 Z+ l, ?$ M尽管 HBM 技术优势明显，其生产过程仍然复杂且昂贵。主要挑战包括：
1 o" Z1 p0 x' v热和机械应力
TSV 和微凸点容易因热循环引发分层或金属桥接等问题。
/ H' T/ e2 V. E/ Z  o
翘曲问题
1 ]6 A- |5 m$ T8 W; s- B7 q4 \7 C4 b堆叠材料的热膨胀系数差异会导致应力集中，特别是在底层芯片和首层存储芯片之间，以及微凸点连接处。

4 `/ R& F1 ?/ o8 z  s8 j可靠性测试
4 S" c. U8 G  T+ u) }$ b' {高温寿命 (HTOL)、无偏湿度应力测试 (uHAST) 等测试用于检测潜在问题并确保长期使用可靠性。
$ E" O  c1 W6 y/ u7 c4 p- j


图 2：三星 DRAM 路线图，展示 HBM3E 和 HBM4 技术的进展。

* e9 R1 p8 d: C, S* i, G# RHBM 的应用与市场趋势
" n  K3 F; s. b5 d. H3 ]- d9 lHBM 无与伦比的带宽使其成为数据密集型应用的优选技术，例如：
7 A/ Y& t- t4 |% f0 l% ZAI 训练与推断
大规模 AI 基础设施依赖 HBM 进行实时数据处理和模型优化。
" O* S% I3 F; \: F
( F1 v/ [# c& O+ t- T: P- n5 ?( u高性能计算和数据中心
HBM的高性能使其在成本敏感度较低的场景中表现出色。

" Q6 I% @0 F- C: P& g# X, q% W为满足市场需求，HBM 制造商正在引入混合键合技术，以取代 HBM4 的微凸点，进一步提升产量和可靠性。
; c) k: y' Q  @' p3 t
" w: \, ~( z& P3 F+ V8 r未来发展方向
HBM4 的推出标志着存储器技术的重大进步，其关键特性包括：
堆叠高度增加
堆叠层数从 8 层提升至 16 层，存储密度显著提高。

更高的带宽
传输速率可达 1 TB/s。
' c7 U( u$ m  ~/ U: H' \& d
集成逻辑功能
将存储控制器集成到底层芯片以提高效率。

1 C" Y3 L, g  h: ?  ZJEDEC 对 HBM4 标准的定义包括模块厚度、层数和带宽的提升，有助于推动更高效的模块化设计。

, T/ Q' n6 S% z% L7 _0 Y5 S总结
随着 AI 技术的发展，对高效、高速存储器的需求将持续增长。HBM 技术通过堆叠、封装和测试的创新不断克服制造挑战，广泛应用于光电子技术、光计算等领域。未来的发展将进一步优化集成和性能，以应对 AI 驱动的工作负载需求。
