蓝桥杯物联网开发板硬件组成

撞上电子


& X: g3 S5 a$ S第一节 开发板简介物联网设计与开发竞赛实训平台由蓝桥杯大赛技术支持单位北京四梯科技有限公司设计和生产，该产品可用于参加蓝桥杯物联网设计与开发赛道的竞赛实训或院校相关课程的 实践教学环节。 开发板基于STM32WLE5无线微控制器设计，芯片提供了256KB FLASH和64KB SRAM存储器，最高主频48MHz，内部集成ARM Cortex M4内核和无线通讯单元，支持LoRa ?、(G)FSK、(G)MSK和BPSK调试模式。产品配置按键、指示灯、调试器、OLED 显示屏、通用传感器接口、EEPROM存储器等MCU典型外围器件。利用USB Type C接口供电，支持串口通讯、程序下载和在线调试功能。开发板实物如下：
- T) D1 E1 Q; U) p2 U9 w


第二节 硬件布局
8 {3 G; f# t5 }/ u- k. S) i' G" r


第三节 硬件资源按照上图序号所示，以下是各资源分析：
1，USB Type-C接口：用于供电，串口通信，程序下载等。
6 D7 _3 M7 s& y8 V* f
! c& L& Y: h4 F3 Q; F% n2 K: T6 g


; I7 N7 T$ i# _8 t& H2 E  u2，5V转3V3LDO芯片：将USB的5V电压转换为3V3，用于单片机供电。

- Q' b9 a3 X0 Z5 g4 u


) h0 q# w9 E2 K. L9 T3，下载器板主控芯片：该芯片无需编程，用于程序下载和串口通信。
! g* b/ \7 d' e# w7 Z$ D  c7 J
: z  G- ^. a7 w2 G$ Q0 l5 I5 E


7 r2 Z" o; L9 Q  E9 G  Y4 ^4，切换按键：用来选择下载器连接A板还是B板。
; T2 ]' O: J1 H, c4 c% y" l- s" E
( y7 B5 V8 W; k  q# p7 }, G* p* |


5，EEPROM：硬件提供了一个存储器，型号为AT24C02，通过I2C接口与MCU通信。
% A6 [5 W* n" v& q3 S" X2 v- k6 t
! j9 R! f% L; l


6，OLED 屏幕：硬件集成了一个0.91寸的OLED显示屏及其驱动电路，驱动芯片型号为：SSD1306，该屏幕通过I2C接口与MCU通信。
% o5 j% s* T- ?, Y- p8 }/ u# r3 C3 l


' N0 U7 u7 ?9 ~8 I/ l$ k7，指示灯：D11和D12用于指示调试器当前连接的目标硬件，选择终端A时，D11点亮，选择终端B时，D12点亮
7 O$ U* T" g/ A


( g3 v) {& v* [. ?- e: D8，扩展接口与模块：主板上通过扩展接口，将部分MCU外设资源引出，通过这些引出的外设资源，可以对扩展模块实现编程。


9，外部低速时钟：蓝桥杯物联网主控芯片STM32WLE5微控制器由32.768KHz外部低速晶振提供RTC时钟和看门狗时钟。
9 {" j0 D! U" _! j
6 B  |) |& a9 }6 u& S9 ^6 o, n


) {2 w% ~; |! V3 y8 m10，外部高速时钟：蓝桥杯物联网主控芯片STM32WLE5微控制器由32MHz外部高速晶振提供系统时钟。


11，编程主控芯片：蓝桥杯物联网主控芯片STM32WLE5。
1 a: V+ G! c& }0 R
$ H7 G1 D' H) L" A# ?' U5 ]6 E


12，复位：复位电路采用的是按键复位。
% [3 u5 q1 o0 Y* f7 o, y* v

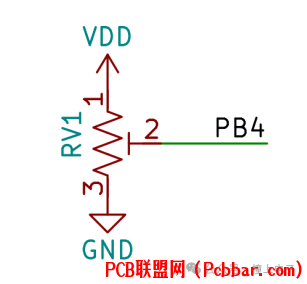

+ w9 m! D" F- d* o: F& k13，电位器：硬件提供了一个电位器用作输出模拟电压，连接到了PB4引脚。

' C0 I4 r+ H6 q  c- A$ I5 Y


0 N; d/ f& X# O14，LED：硬件提供了3个用户可编程控制指示灯。
, P, _4 [& f- ]7 `1 A* [


1 b2 z/ O) m8 J2 k% y% U' I15，天线：无线部分的天线。
; a3 a4 A* M2 y: B* O
* K0 Z4 c, q' L1 Z


( S: B5 I; |+ f1 Y16，按键：硬件提供了2个用户按键，分别连接到PA8和PB8上，按键按下时，产生低电平。
