引言
5 Y8 f5 S/ K) X" R/ Z- ^+ k# h在当今半导体行业中，以台积电(TSMC)和英伟达(NVIDIA)的合作为例，我们可以深入探讨半导体产业价值链的分配现状和未来发展方向。本文将通过分析实际案例，探讨半导体产业的价值创造和分配机制[1]。
: v. G' s4 v7 v4 @+ L( W% x$ s. L3 f
价值链分析：现状解读
. l0 s: c' {; k8 @. P9 ^+ p让我们以H100芯片为例来理解当前的价值分配情况。在整个价值链中，台积电负责代工和封装的成本约为1000美元，而英伟达的最终售价则高达约30000美元。这意味着在整个价值链中，台积电获取的价值不到10%，而英伟达则获取了约90%的价值。这个巨大的价差背后反映了一个深层次的问题：作为全球领先的晶圓代工企业，台积电在整体价值链中的份额仍有提升空间。
! z, w& s s3 a8 H2 Y: @5 _/ `- i2 _/ r
半导体产业价值组成) _0 F- B4 F, E
H100的最终售价是由多个价值层面共同构成的。这包括市场营销、CUDA开发环境的构建、H100芯片的设计工作、HBM的设计与制造、采用4nm制程的芯片制造，以及CoWoS制造等环节。这些环节共同决定了H100的算力表现，也决定了市场愿意为这款产品支付的价格。
+ R0 M- ?+ K* P! S2 O+ e7 l- i+ }% m; I' j
台积电的战略演进' _/ {+ f; I& B: h5 n

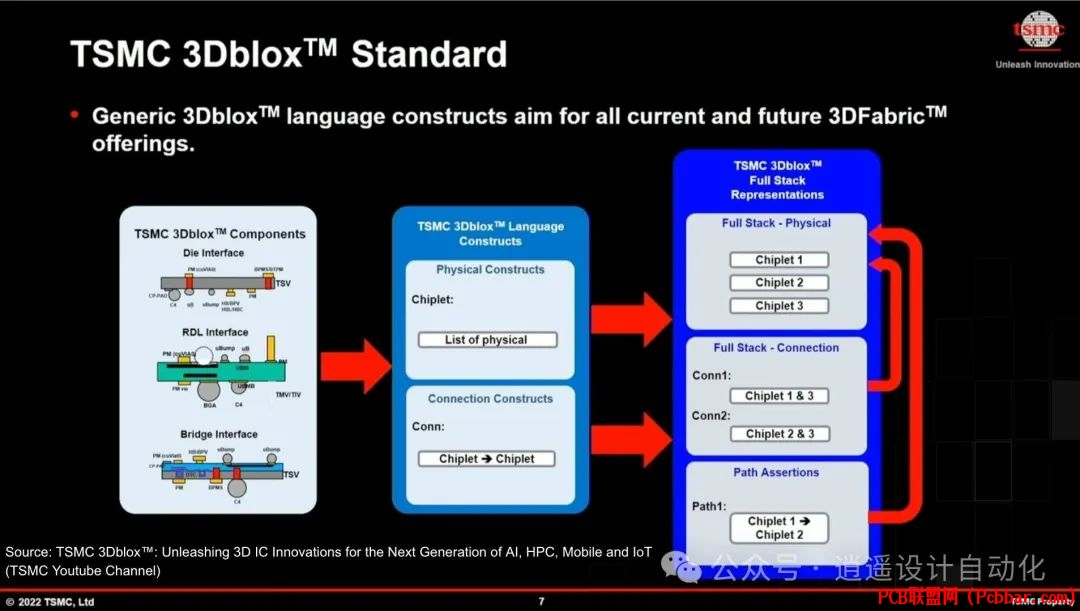

台积电正在经历一次重要的战略转型，从单纯的制造代工向更高价值的领域扩展。在基础阶段，台积电主要专注于先进制程制造。随后在扩展阶段，公司开始涉足DTCO（设计技术协同优化）和先进封装技术。现在，台积电正在进入创新阶段，开始布局STCO（系统技术协同优化）以及推出3Dblox先进封装设计语言等创新举措。
2 A3 M; I' a% e
, p+ G$ y q/ Z% I4 O4 [) f' F
. g1 D1 l1 [0 ^8 Y; g6 X+ G5 ?8 S& F

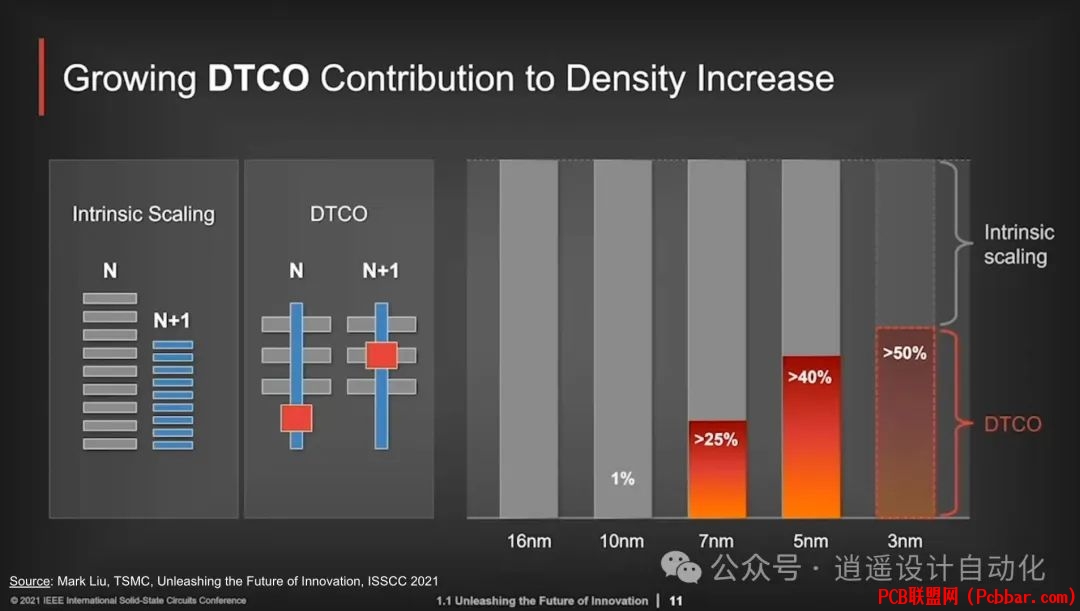

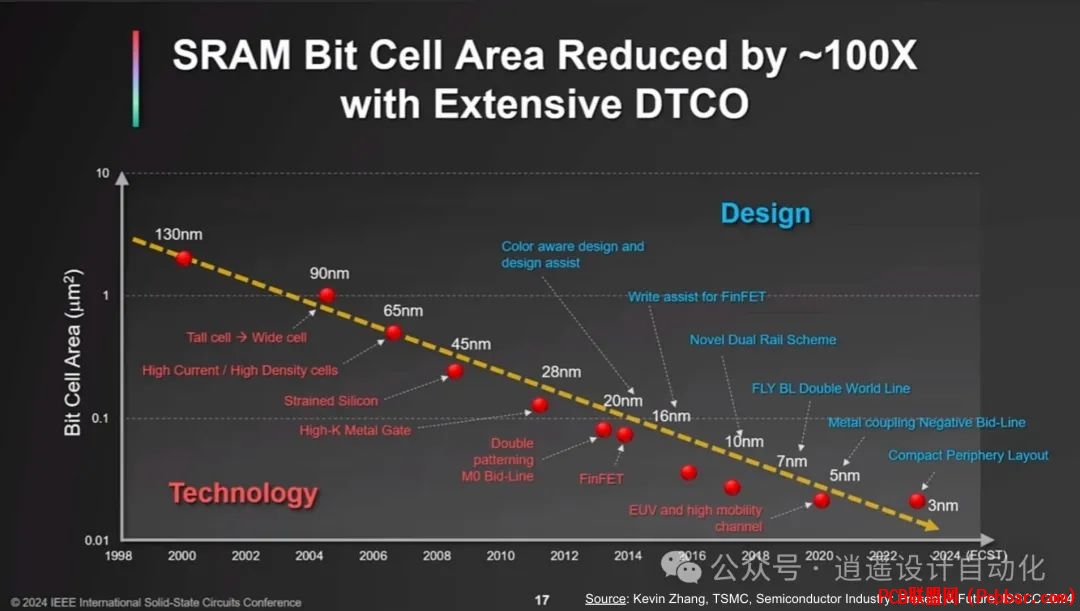

从电晶体微缩到系统优化
3 O% G m% a* {& M& ?半导体行业正在经历一次根本性的转变。在过去的电晶体微缩时代，产业主要通过制程提升来增加算力，每代制程能够提供60-80%的电晶体数量提升。而在现在的系统优化时代，性能提升来自多个方面的优化，例如通过浮点数运算技术优化（从FP16到FP8）就能使算力翻倍，再加上架构优化和软件优化，能带来更多的性能提升空间。
4 b ]% V) u7 N
5 U5 H5 A, U6 F3 \ l! N$ W! m3 U) [/ I& V
未来发展方向! t/ H" f* N' c' h. l, ^
台积电要在价值链中获取更大份额，需要从多个方面着手努力。首先需要扩展和完善制造平台，其次是建立更完整的生态系统。同时，公司还需要提供更多设计和制造的协同优化服务，并开发系统级优化解决方案。通过这些举措，台积电有望在半导体产业价值链中获得更大的价值份额。在系统优化主导的时代，能够直接提升终端算力的解决方案将成为关键竞争力。
! ~9 p/ p; _5 u) D! i2 C5 u5 e! ?8 j- ?: z) L/ `
结论3 P, I' j3 h1 \% a* W
半导体产业正在经历从电晶体微缩向系统优化的深刻转变。台积电通过扩展业务范围，特别是在DTCO和STCO方面的战略布局，展现了获取更大价值份额的潜力。这个转变不仅影响着台积电的发展轨迹，也将重塑整个半导体产业的竞争格局。在这个充满机遇与挑战的新时代，只有不断创新和优化的企业才能在价值链中占据更有利的位置。# k+ ?+ ~4 Z1 H, V! W
- R* x5 _2 j/ [. x T
参考来源* P9 S- |6 \. J
[1] https://www.redef.tech/# W9 c, J4 R$ o3 J! `7 M* P
- N& n+ h, e2 O4 O! o3 E
END
