Made with KiCad（八十八）：RDK - 基于 RP2040 的 4k 音游控制器

美男子玩编程

“ 一个基于RP2040+CH9329的 4k 音游控制器/可编程键盘 。 ”


概览这是一个基于 RP2040 以及 CH9329 键鼠芯片的，使用 Kicad 6.0 设计的一个开源音游控制器。你也能当成一个可编程键盘使用。使用MicroPython作为程序主控。



功能（Feature）

（主要是）一个可编程键盘/4k音游控制器

PCB预设了SDVX的拓展板，也有只有主板的PCB
使用CH9329键鼠芯片，可以模拟鼠标我没做或者键盘
将RP2040的所有空闲GPIO和板载四个键使用排针引出

可以用杜邦线外接按键/其他外设
保留了SWD，你甚至当成一般的arm开发板进行开发
键位可以不怎么方便的设置

板上Flash fat32文件系统config.json，USB大容量设备写入有概率文件损坏，建议Thonny写入
基于串口命令的设置系统,详见文档
支持四种按键预设切换,通过板载DIP开关
内置了宏执行器（格式请参照目前并不存在的文档）
使用机械键盘键轴，可插拔（使用MX轴体）
接口有MicroUSB和Type-C两种版本

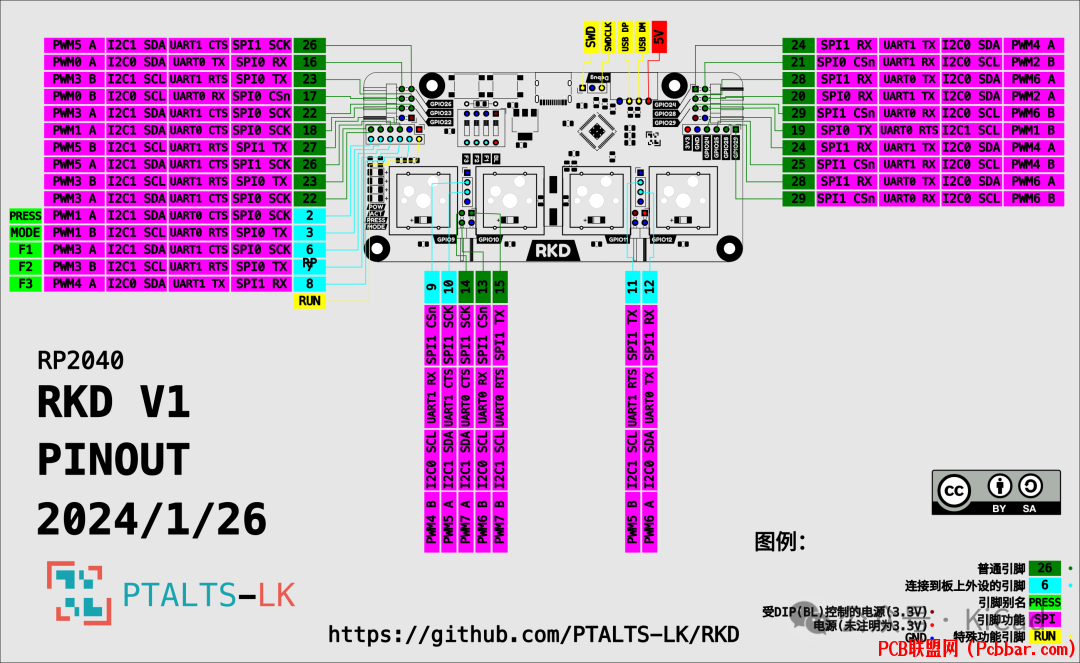

引脚图

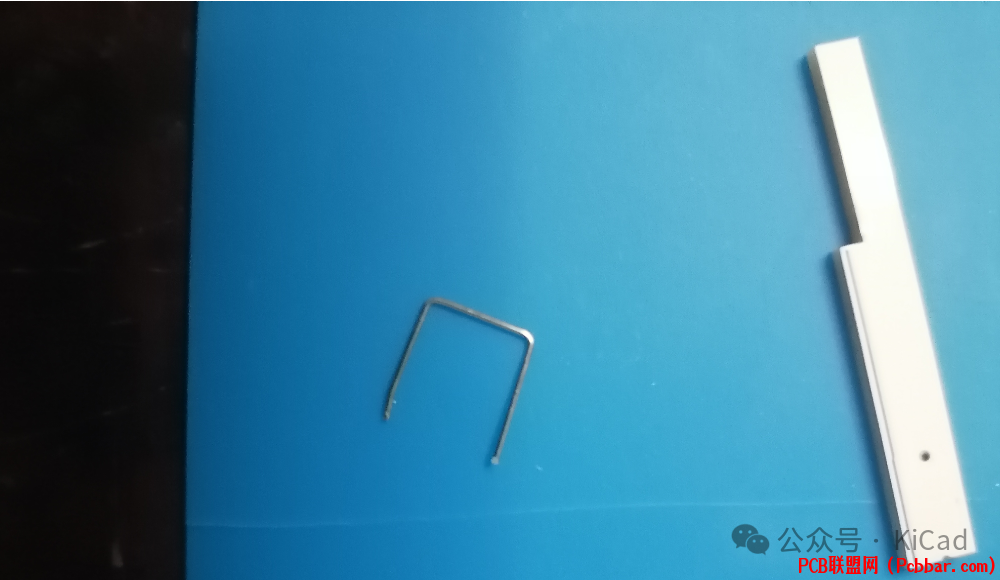

钢丝键轴定位焊接说明组图

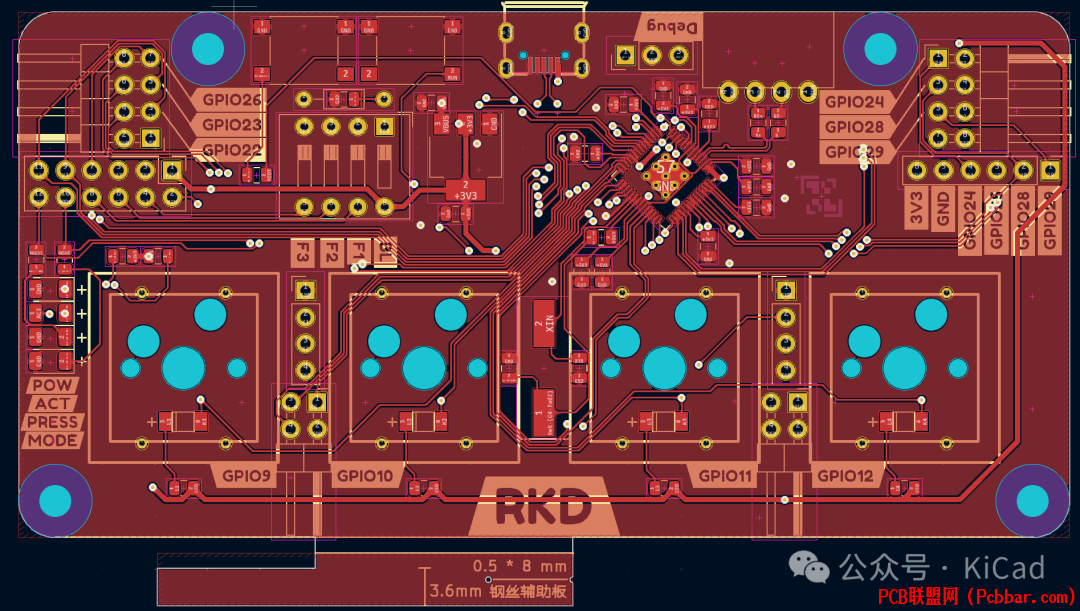

原理图 & PCBMicroUSB 版本：





Type C 版本




LicenseGPL 3.0

仓库 & 下载可以在Github中获取开源仓库：
https://github.com/PTALTS-LK/RKD
Baidu 下载：
