拆解WiFi信号放大器，1.98元包邮商家图的是什么？

电子设计联盟

在电商平台买了一个WiFi信号放大器，价格低至1.98元包邮：
. e: C& z8 w- h, ?, `


2 u' H/ e, W# c这是到手后的商品：


# H( j0 T2 Q2 [. u" H" W" r包装盒的背面是说明书，仔细看的话，玩电子的都知道是胡扯：
! m5 D. T) d; T/ B2 d8 y

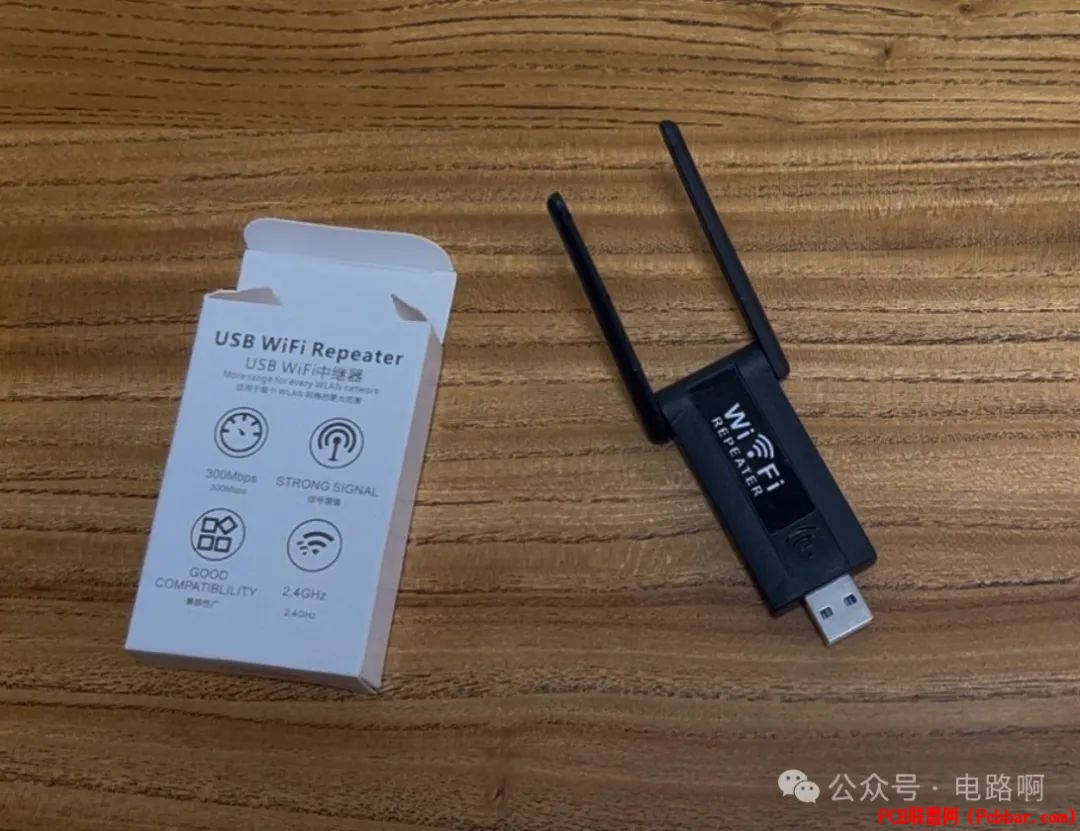

拆开包装盒，拿出带两根天线的黑色设备：
4 B9 S. Y7 M9 `3 G! a' G


* B; K; k! G* n% Y4 R+ ~插上电源，电流计显示电流为0，估计是电流太小测不出来。而黑色的WiFi信号放大器亮起了蓝色灯：


( f& }. v* R8 F! s很容易就把设备拆开，里面有很小的一块电路板：

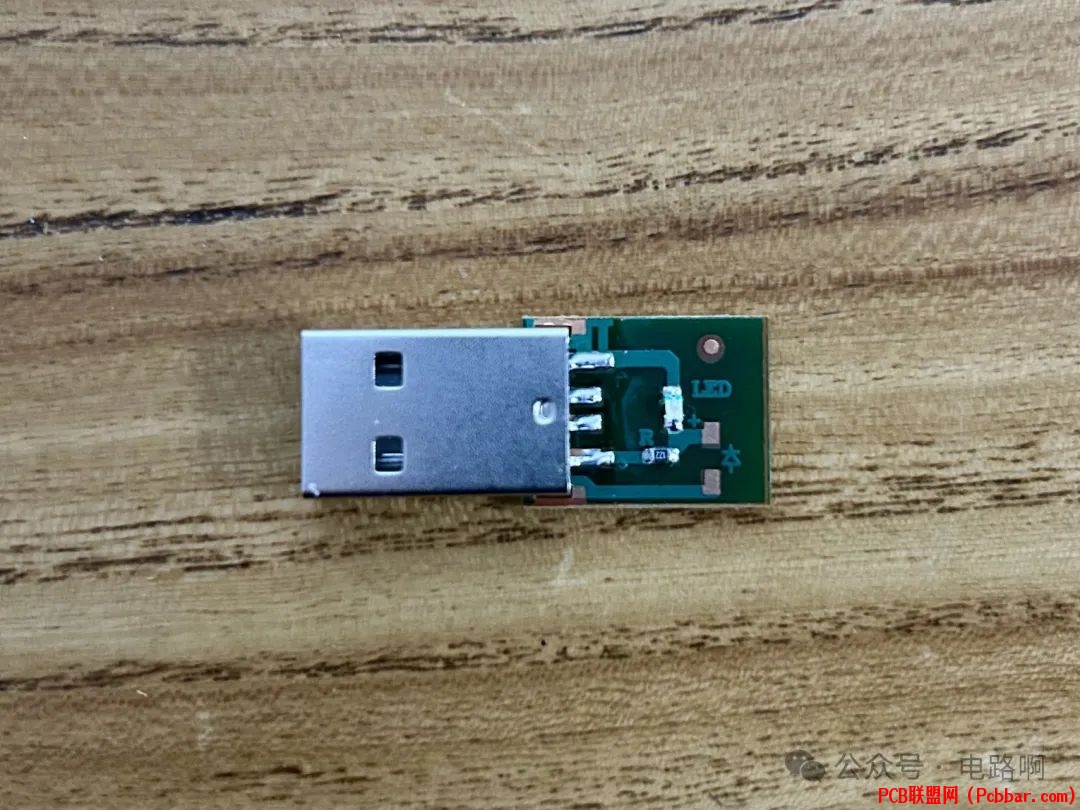

电路板正面，只有一颗电阻，一个LED灯：

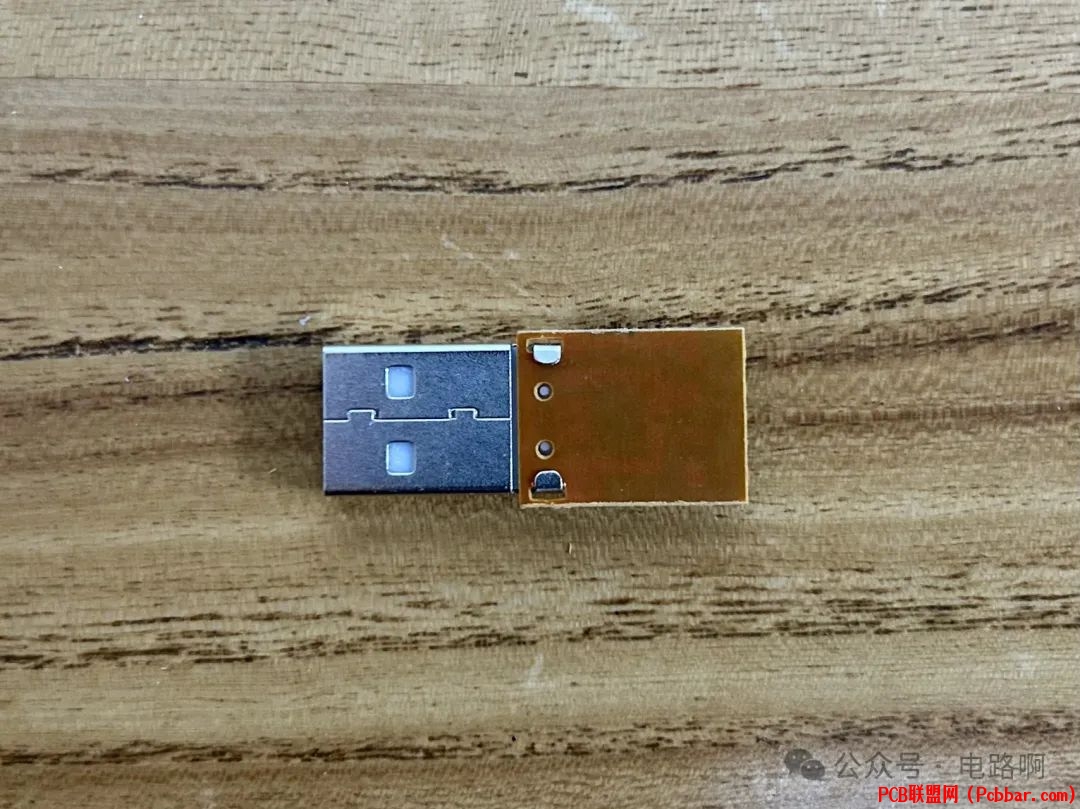

% g( r4 D' p8 z' e' {电路板背面：
; B4 s/ e8 e6 n( _2 ?

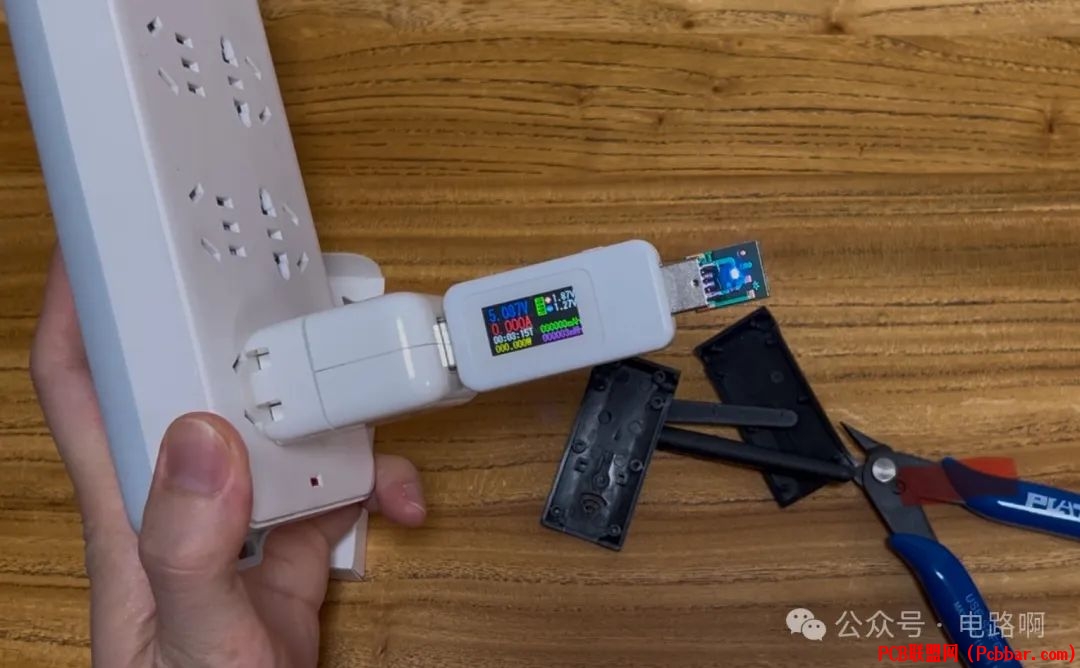

把电路板再次插入电源，只有一个蓝色灯亮起，没有任何其他功能：
; Y; x1 Q0 T9 ?# E1 q# [9 O

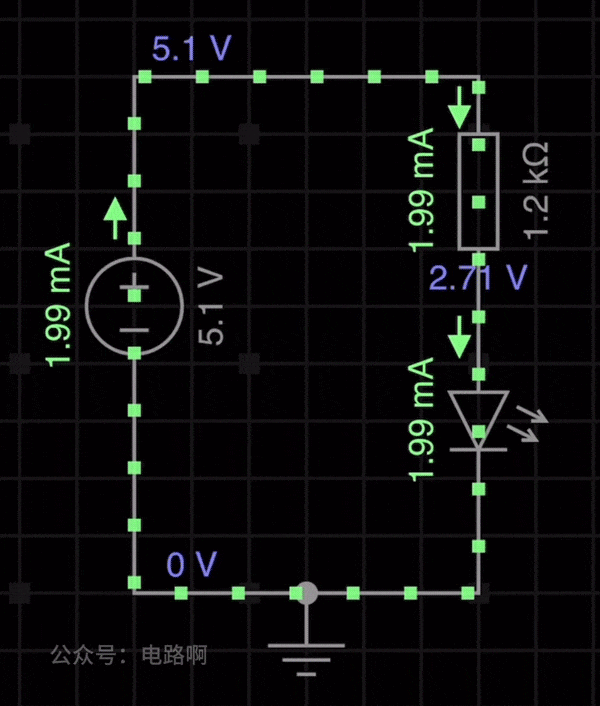

8 p% O4 f4 t+ E. h# h复原电路原理图，图中标示的电压电流都是实测值：
9 @  g6 a0 d5 v9 H5 m


6 @! C( J2 w! b% a来个全家福，1.98元获得这堆东西：

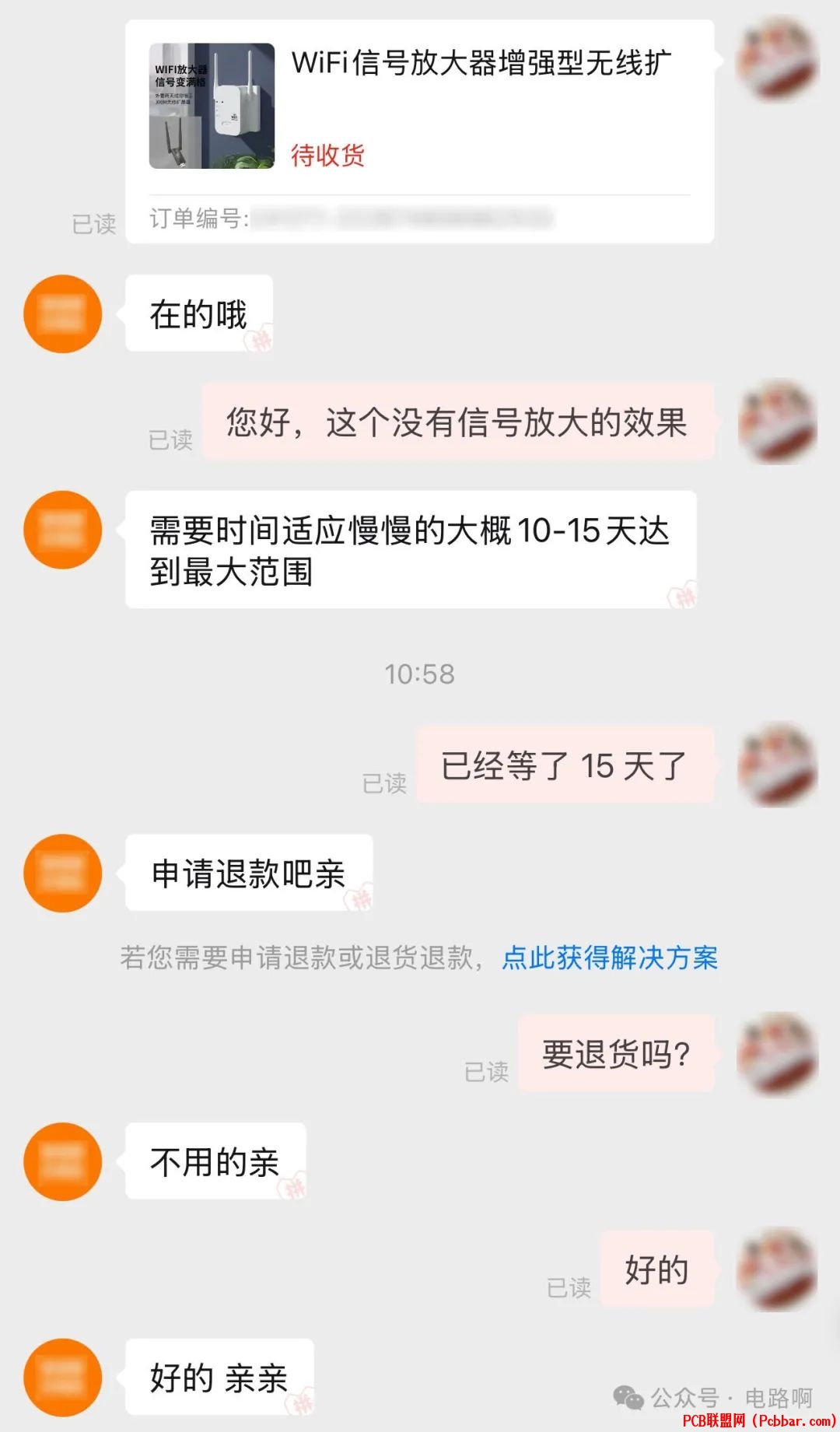

& T; x& C* V2 [- ^3 Y. k+ u) \) A拆解完毕！不能就这么结束，我得去调戏一下客服，看人家怎么说：


没想到人家也很干脆，直接让申请退款。搞不懂，用极低的价格卖一件假货，图的是什么？所谓无利不起早，只能说世界套路多，你也挣不到你认知以外的钱。求赞求转发，下一篇文章再会！本文视频版：

+ R0 j! l' {; n2 ]1 [声明：
本文转载自电路啊公众号 ，如涉及作品内容、版权和其它问题，请联系工作人员微（13237418207），我们将在第一时间和您对接删除处理!投稿/招聘/广告/课程合作/资源置换 请加微信：13237418207



4 M! q9 F# T/ S$ x
' k: a2 Q9 C+ v3 U: F* i
( [$ }5 `1 V( P' g+ Z' a
0 J+ N! M* h7 P! ]% Y

1 i# Z# }+ i3 F6 b0 s+ f8 k


' b+ j; p0 Y3 k& w% M# ?; |# m  Y  K1 i
                                                                                        【推荐资料】158页华为PCBA检查规范设计总结

+ W# J6 @5 e1 l

- e# v% `# \/ Q# z7 l" L


/ B/ Q1 l& p( {) E9 O+ r" M( x


( C5 n6 B# d2 ?/ V! A2 r4 J
* G# ]6 X/ z" ?8 s, Z  y


  x- Y' E0 N  S3 O

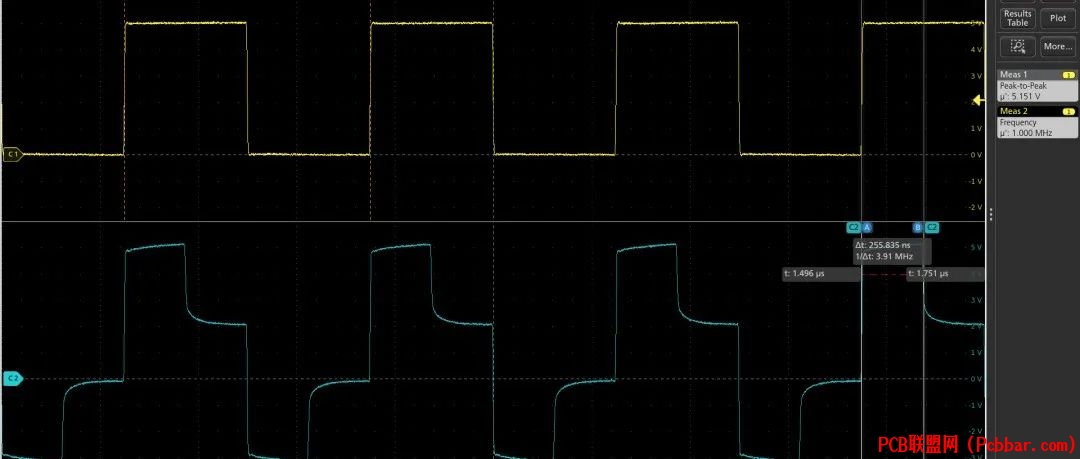

" D6 l. A- g; K- R                                                                                        “信号反射”到底是什么？它们对电路设计有影响吗？
