“ 基于 STM32H7 的强大开源 3D 打印机主板，包括 5+1 步进驱动器，并可通过 SmartPrintCore Extravaganza 扩展，增加更多的 5 个驱动器。 ”

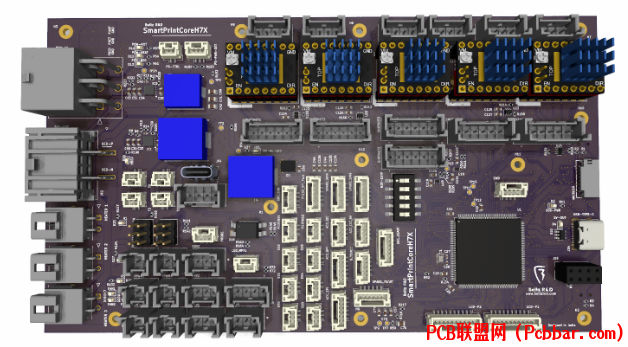

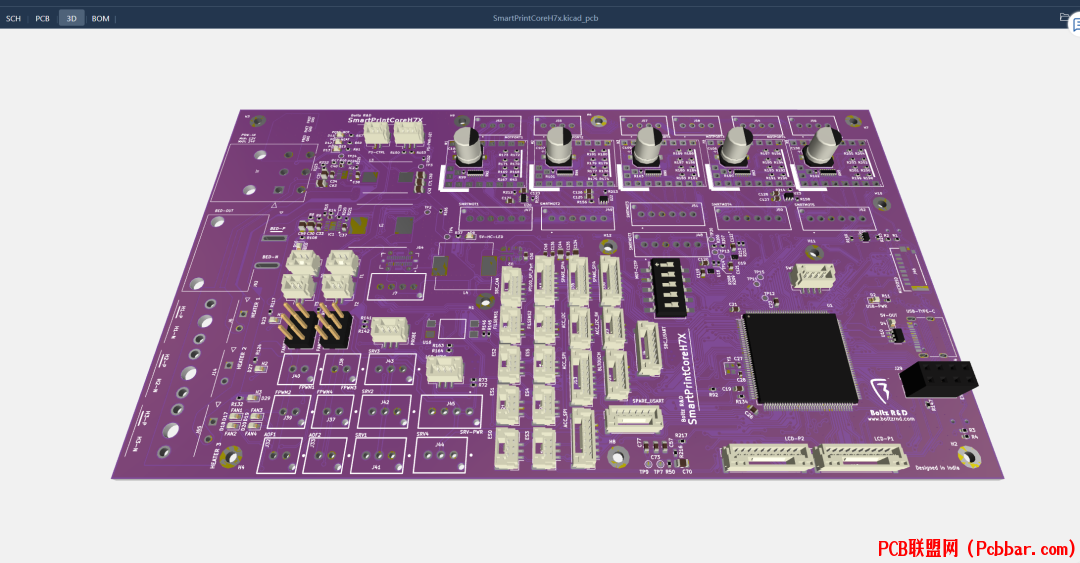

Made with KiCad 系列将支持新的展示方式。直接将以下链接复制到浏览器中(或点击“阅读原文”)：https://www.eda.cn/ecadViewer/viewerPage?xmlId=de31e97e-9231-492e-a43c-13a7cbfbe30b&fileZip=%2Fdata%2Fdesign%2Fdemo%2Fde31e97e-9231-492e-a43c-13a7cbfbe30b.zip即可动态查看设计的原理图、PCB、3D 及 BOM，查询设计中器件、走线、焊盘的属性详情。还可以在原理图中与AI小助手互动，帮您更高效地学习设计细节：

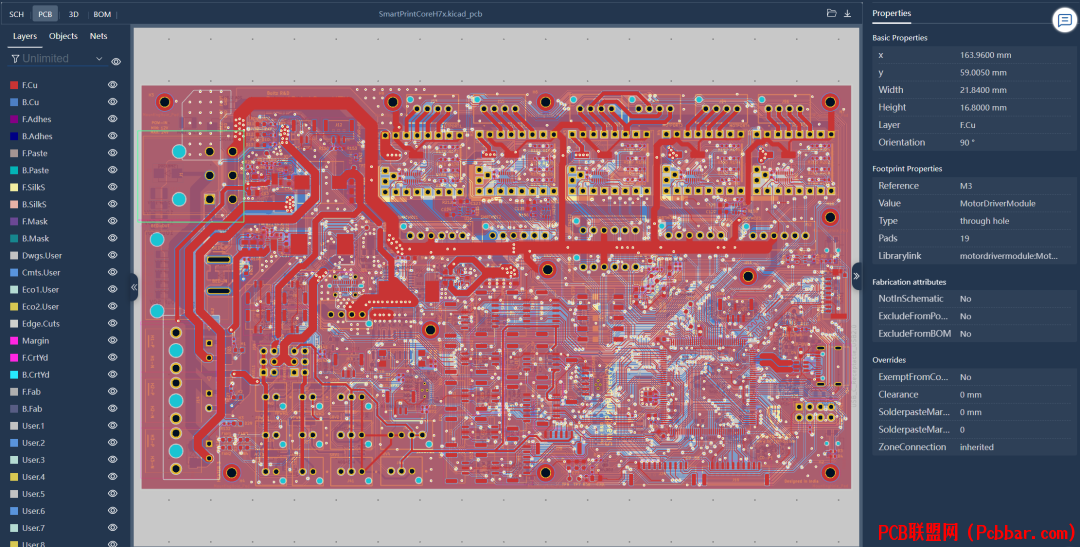

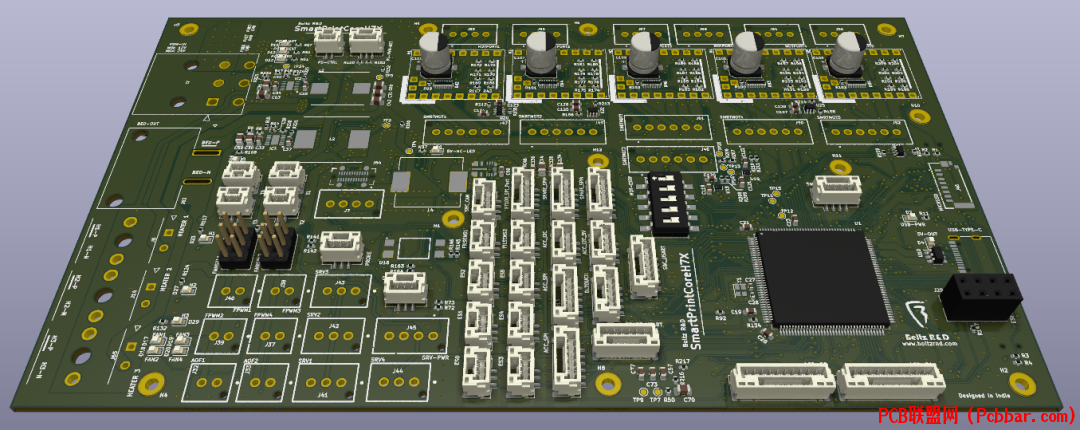

项目简介SmartPrintCoreH7x 是一款基于 STM32H7 系列微控制器的开源 3D 打印机主板。它包括 5+1 个步进驱动器，并可通过即将推出的 “SmartPrintCore Extravaganza ”扩展额外的 5 个驱动器。SmartPrintCoreH7x 采用无跳线设置，设计灵活，专为制造商、工匠和业内人士构建和定制。电路板采用自锁式 Molex MegaFit（电源输入）、Ultra-Fit Tangless（Hotend Heaters）、Mini-Lock（电机和电源外设）和 JST-GH（数字和 IO 外设），连接方便无忧。



电路板还包括多个 TI 降压转换器，效率超过 90%，适用于多种外设：

12V 5A 风扇和外设电源

5V 5A 风扇和外设电源

5V 10A SBC 电源（可选，可由外设电源供电，在生产中使用电阻跳线）[/ol][/ol][/ol][/ol][/ol]其他值得一提的功能包括：

兼容 12V/24V 电源

从 USB/主电源自动选择电路板电源。[/ol]散热考量：

使用低 RDS（导通）Mosfets，将损耗降至最低，这也允许在一般使用情况下进行无散热片操作

PCB 设计优先考虑热管理，战略性地放置元件和优化电源线，确保最佳冷却效果。[/ol]功能特性

开源设计，可访问、可修改。

使用 KiCad 开发。

采用 STM32H723 MCU。

支持 5+1 步进电机（使用 SmartPrintCore Extravaganza 扩展板可扩展为 5 的倍数）。

支持专用的五个闭环外部步进端口。

带自动电源开关的 USB-C，无需设置跳线即可实现无缝 MCU 电源管理。

四个 PWM 和两个始终开启的风扇端口（共 6 个风扇端口）。

双电压兼容 24V 和 12V 电源。

四个伺服通道

单侧输入锁定连接器，简化电源输入。

TI 降压转换器确保为 SBC 和组件提供高效可靠的电源。

SBC 专用 5V 电源（最大 10A，支持 Bigger LCD 和其他 SBC 外围设备），带锁定连接器和 Type-C 端口。

辅助电源：5V 5A 和 12V 5A，用于外设和风扇。

3.3V 1A 辅助电源，用于 Wi-Fi 模块和小型设备。

高效 MOSFET，运行更低温。

15A 带锁定连接器的加热床。

三个带锁定连接器的大功率加热器。

板载慢燃保险丝，提高安全性。

可选：建议为电源输入配备外置附加内嵌式保险丝（已包含在物料清单中）。

DIP 开关配置，便于进行无传感器归位设置。

通过预装 SMD 电阻器预配置可切换微步。

用于电机 SPI 和 UART 的缓冲信号。

支持 Marlin 和 Klipper 固件。

步进驱动器标识清晰，便于方向识别和设置。设计考量
为了优化一般使用并简化安装，我们采用了以下设计特点：

外部直列保险丝： 安装在电源线之外，便于更换保险丝，无需拆卸打印机的主板部分。

预配置步进跳线：

跳线使用 0402 电阻器预设为高电平，无需手动调整。

如果使用硬件设置，则可通过固件管理 MSX 位的更改。

注意：A4988/DRV8266 和基于 SPI 的驱动器不能混合使用，如果不焊接额外的 0402 配置电阻器，则不能同时使用。[/ol][/ol][/ol]原理图 & PCB

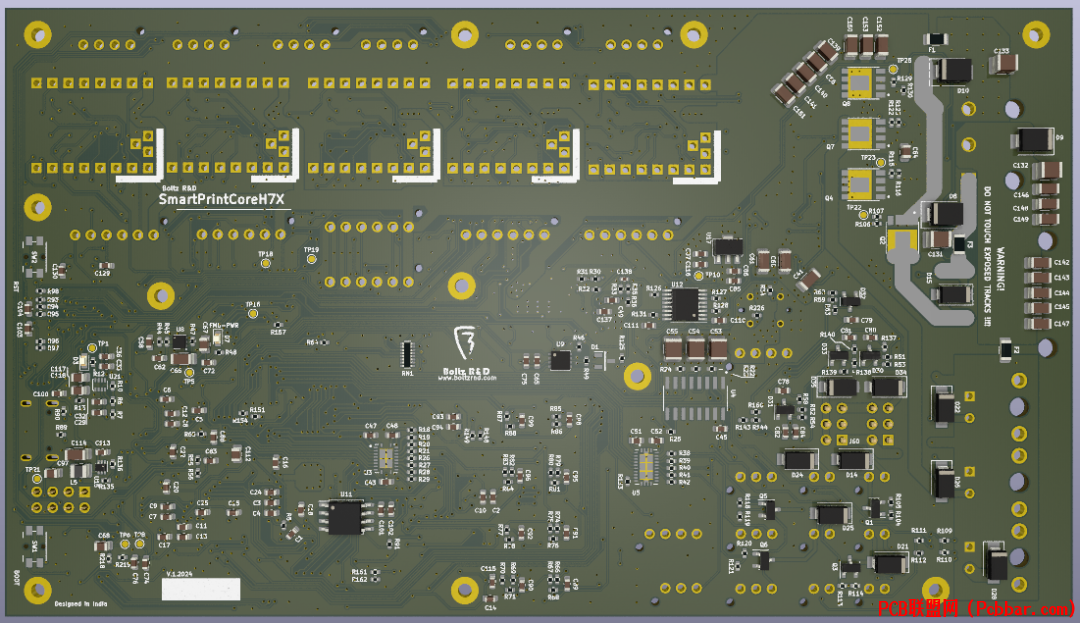

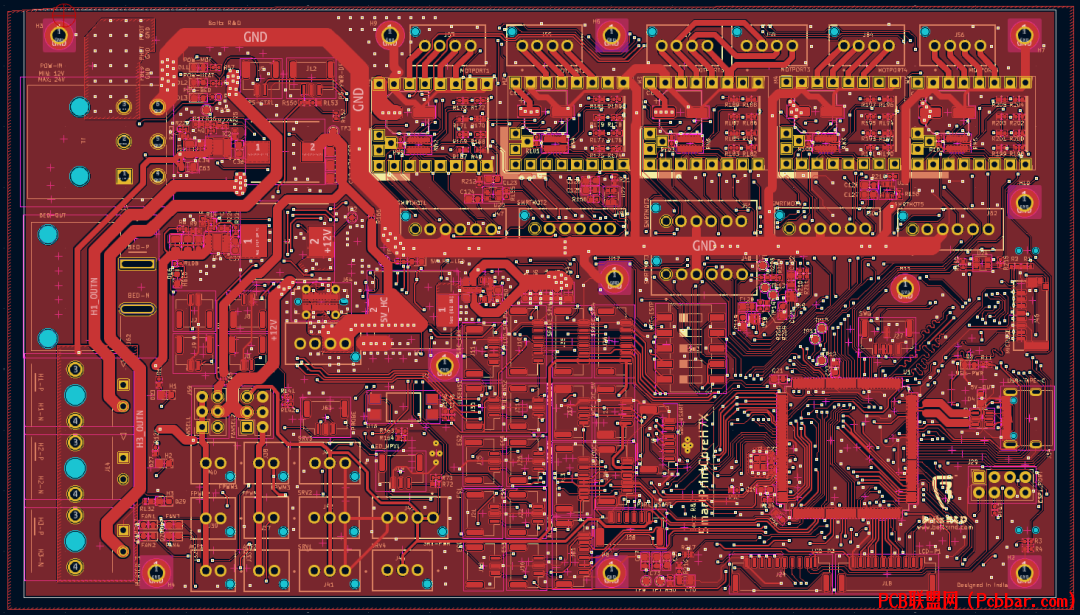

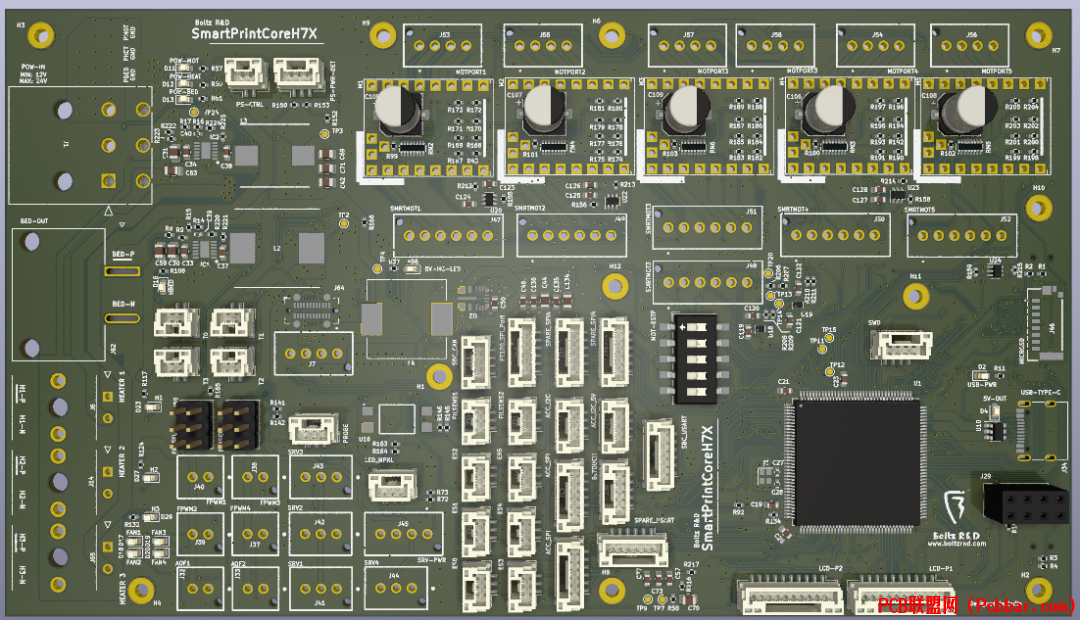

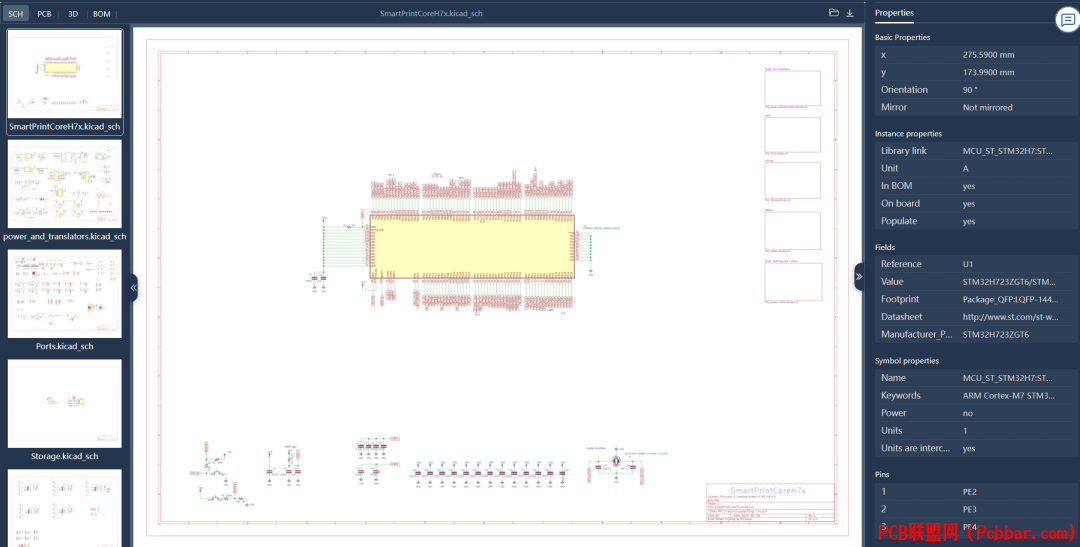

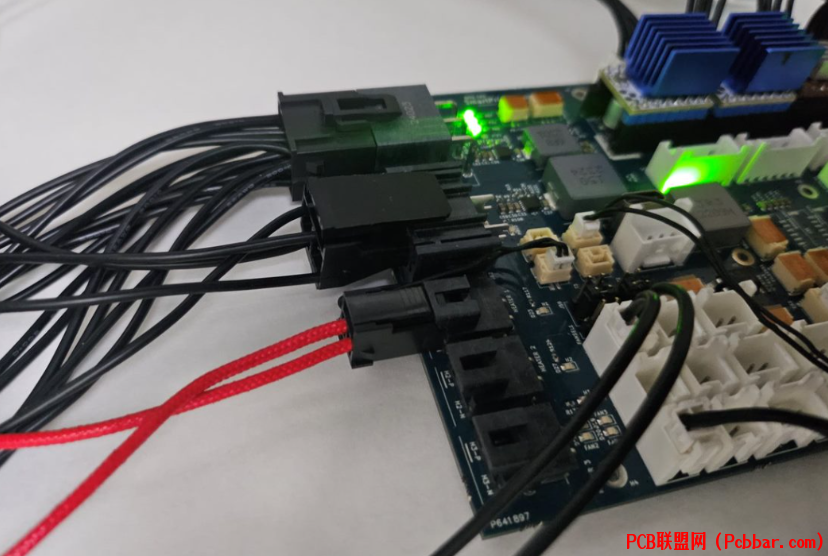

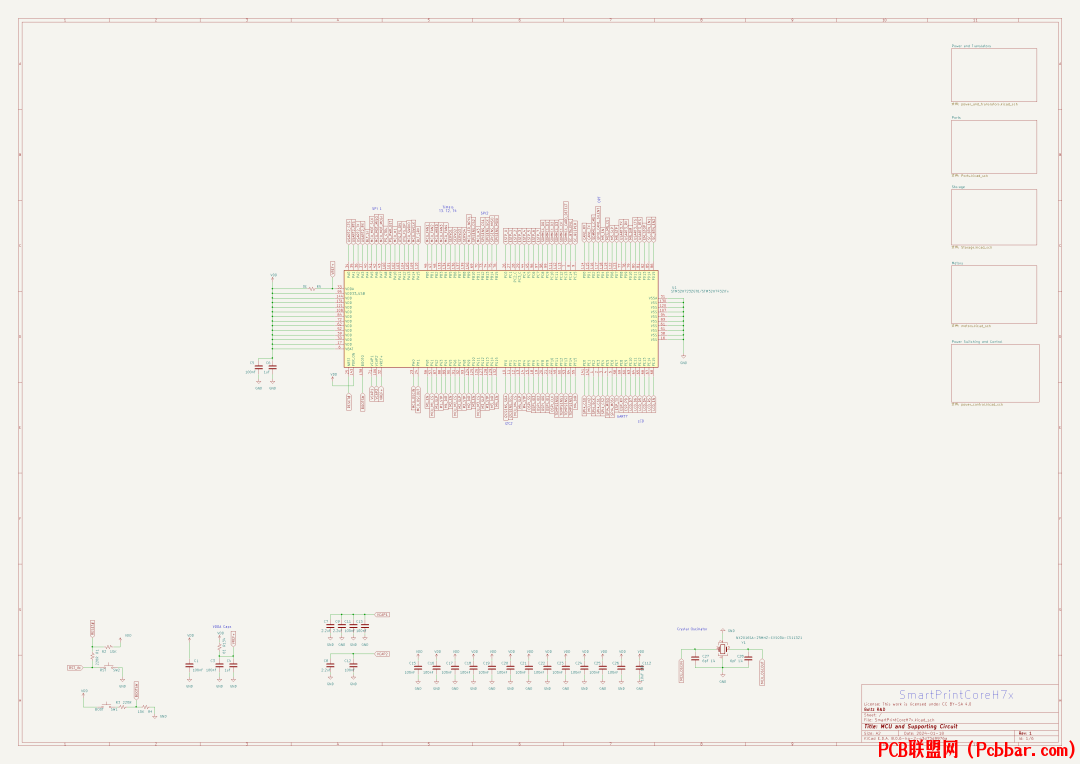

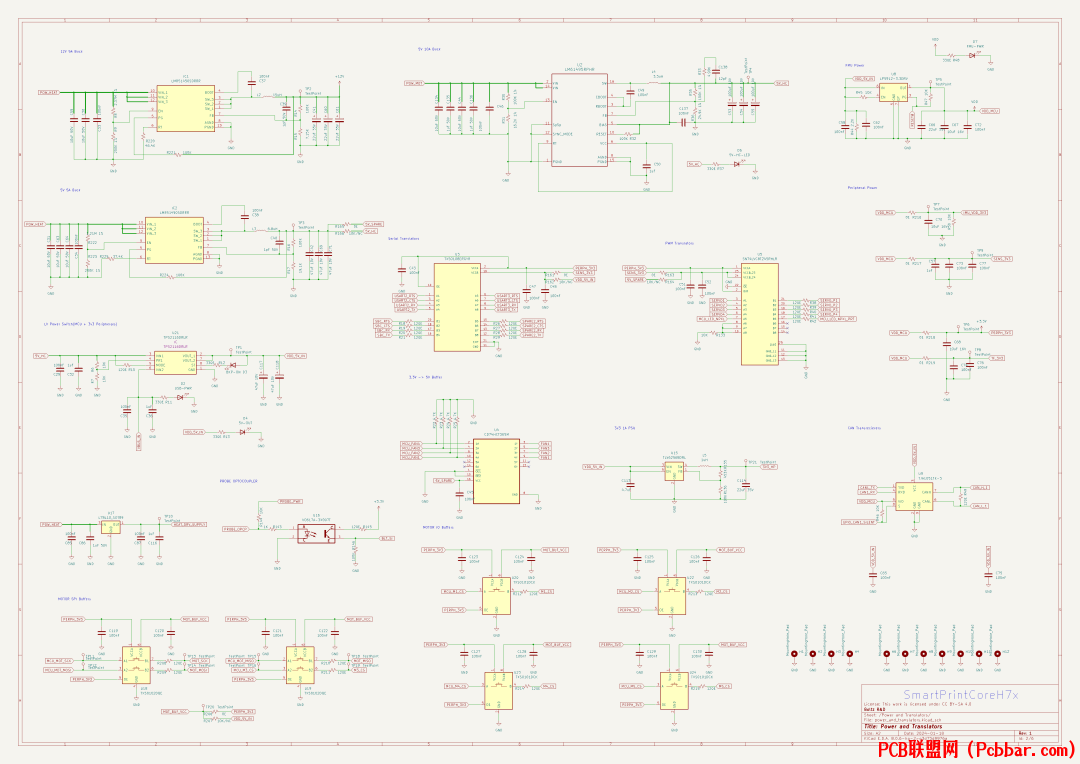

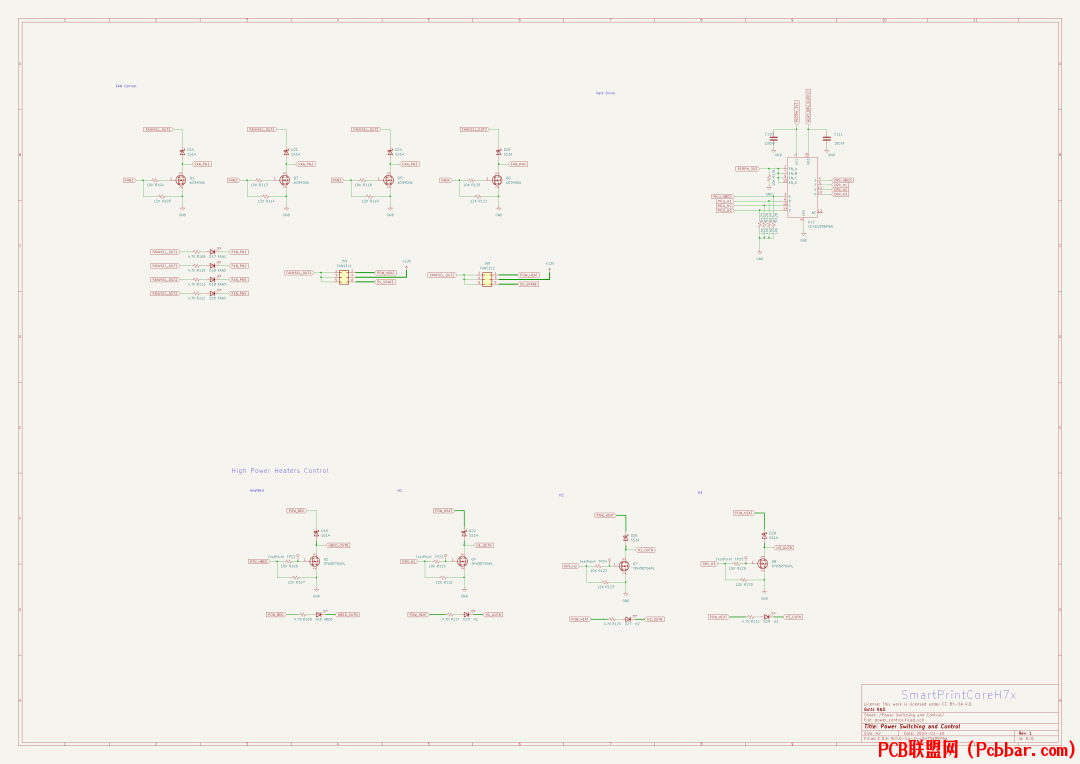

LicenseGPL 3.0仓库 & 下载
