引言% C6 _; \; O, Z  C- O
硅基光电子互连正在通过高数据吞吐量和低功耗的特点,推动着数据通信技术的革新。在这些系统中,谐振调制器在密集波分复用(DWDM)链路中发挥着核心作用。这些调制器结合了波长选择性、小型化和能源效率三个特点,对下一代光通信具有重要意义。2 _0 d) w2 Z& V, q+ f; a


* C3 R) C0 [5 D/ w
7 _, s2 W* C  m8 J0 q3 }9 r
器件架构与制造" x6 W5 F% d% W& a+ h3 [! d" G
垂直结微盘调制器的开发代表了硅基光电子技术的重大进步。这些器件在300毫米CMOS晶圆厂制造,与现有的半导体制造工艺完全兼容。这项创新的关键在于选择性衬底凹蚀工艺,显著提高了热效率。
8 L  ^2 N, \4 _) P% Z5 m- X



. ^) m0 b, F5 J$ N+ v图1:微盘调制器的全面展示:(a)显示凹蚀沟槽开口的器件布局和完全释放器件的扫描电镜图像,(b)硅图形化后的微盘调制器扫描电镜图像,(c)温度灵敏度仿真显示80度范围内的π/2相移,(d)释放器件的光学显微镜图像,(e)显示60 pm/V调制效率的电光耗尽响应,(f)显示宽自由光谱范围和Pπ = 8.4 mW的热光响应。1 \, R5 J4 ?1 m9 p" d

. |( C2 d/ p* H& F, N! p( J4 C( g: m- ]热管理与效率' M% D2 i/ \, W; t
硅基光电子器件面临的主要挑战之一是热管理。硅的强热光系数需要精确的温度控制以保持稳定运行。传统方法依赖集成微加热器,但这些加热器通常消耗约25 mW功率,对低功耗应用不利。本设计的突破在于选择性衬底凹蚀工艺,将热调谐效率提高了三倍以上。
. \4 n( ?, t' c0 V! x, X5 O& d
8 G# I0 e0 Q% X+ a) ^2 z" q" q性能特征
; o5 l8 a! ?( }- X- ~8 t7 Z9 k该器件实现了显著的性能指标。对于半径4.5微米的代表性器件,主要热学指标包括:' x  _$ f( N/ o& M& B& n' Z
功耗(Pπ)为8.4 mW& b; ?! Y6 z( ^  K
工作电压(Vπ)为2.7 V, B' O( ?  G- s! p; U# i" w5 k
调制效率约60 pm/V
% F" H! z* e/ U* _6 d) S热效率为0.67 mW/nm
. k" {4 {8 T& b

( Q" N1 ?9 i, T. n# e4 }. W3 f6 d垂直结设计使结与光学回廊模式之间的重叠最大化,在保持CMOS兼容电压水平的同时实现了优异的调制效率。设计包括盘内部的掺杂硅电阻,以及100纳米宽的全硅刻蚀,将加热器与结接触隔离。8 t! C* Y8 I, I/ w
: w( u" `  X. X( H' O6 N* x# Y
制造工艺与创新( [5 ]0 u' m8 X
制造工艺包含多个在晶圆级别执行的复杂步骤。器件通过AIM Photonics在300毫米晶圆上生产,特别考虑了凹蚀工艺。工艺包括:
3 N: X9 B! H5 R& T' m4 S, a3 g4 z在器件周围定义沟槽开口& v% Y; ]& O0 |) E$ L9 H% ]
使用掺杂硅电阻集成微加热器
" h, `9 X3 z7 N) g" ]实现100纳米宽硅刻蚀以隔离加热器
1 b* A* M! ]5 X6 W( R2 V* S使用感应耦合等离子体反应离子刻蚀进行选择性衬底凹蚀
& `; U' Y7 ]& u4 V6 u& R, J使用气相二氟化氙刻蚀进行最终释放/ u1 D! M, L; e8 e9 |+ }/ H
/ n5 d- ~5 F5 K' j4 o; ?6 S
未来展望% i" i% U! Z, T8 \. C
仿真结果表明,通过加热器几何结构优化,下一代设计的功耗可进一步降低到约3 mW,比当前标准提高了10倍。高效率、小型化和宽自由光谱范围的结合,使这些器件在未来DWDM硅基光电子链路中具有重要应用价值。
* @& K( J4 K: X* |
8 n7 s5 W5 Z3 r: q4 `! m总结
: g$ ?3 k5 d9 C' j  Z$ ?谐振调制器设计的创新标志着硅基光电子技术的进步。在保持CMOS兼容性的同时实现了记录性的热光效率,为高并行DWDM链路和光电共封装创造了新机遇。
' V9 F  v7 f) L
5 ^5 s3 c; N3 j  I参考文献1 t8 V2 k# K2 c) x5 E

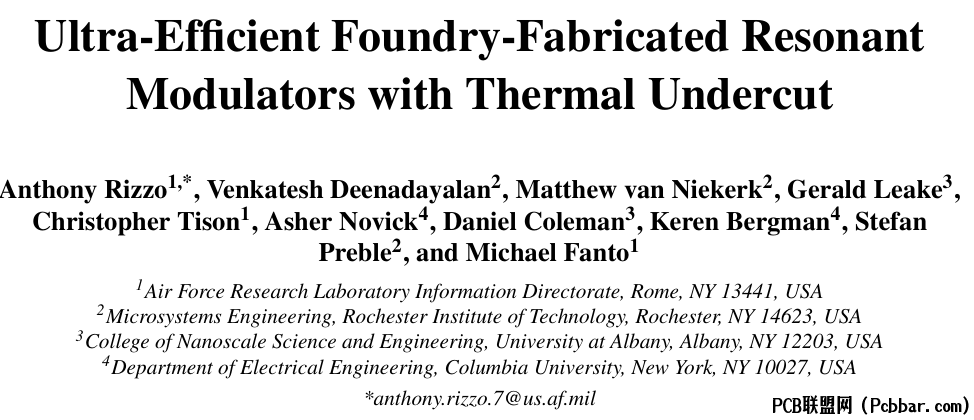

[1] Rizzo, V. Deenadayalan, M. van Niekerk, G. Leake, C. Tison, A. Novick, D. Coleman, K. Bergman, S. Preble, and M. Fanto, "Ultra-Efficient Foundry-Fabricated Resonant Modulators with Thermal Undercut," in 2023 Conference on Lasers and Electro-Optics (CLEO), 2023.8 a) i3 P3 z0 k3 t! [9 Z1 W7 Y
