高效多Chiplets系统互连网络设计

逍遥设计自动化

引言
, H7 W/ s! B6 }( k4 C  k随着现代计算系统日益复杂，多chiplet架构已成为构建大规模系统的重要解决方案。通过连接多个较小的chiplet来替代制造单个大型芯片。然而，设计chiplet之间的高效互连网络仍面临挑战，特别是在维持高性能和无死锁路由方面[1]。


8 H4 ^- U( W- S3 u0 ]网络架构与接口设计
. B1 o+ w" K' @( D9 e  q# ^+ L% O在基于chiplet的系统中，基本构建模块通常是每个chiplet内部的二维网格片上网络(NoC)。此架构将节点分为两类：用于外部连接的边缘节点（接口节点）和用于功能模块的内部节点（核心节点），如CPU或AI核心。
1 L: P/ Q- |! P! B/ Q

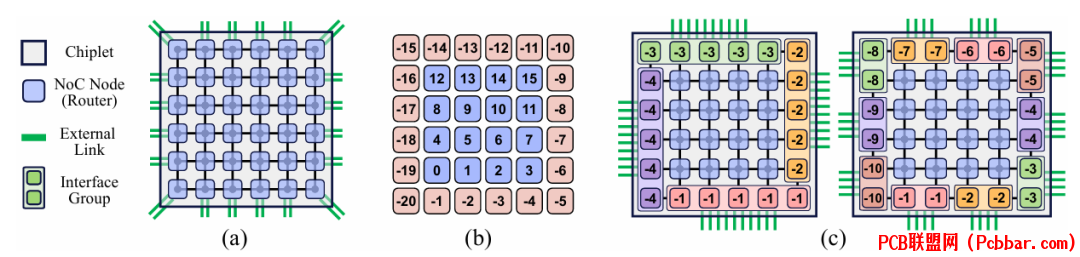

6 T( X- L3 B5 J! B, N3 k( T1 t图1：chiplet上的网络架构示意图，展示了(a) 6x6二维网格中的36个NoC节点，(b)节点标记方案，以及(c)具有radix-4和radix-10配置的接口分组方法。
( G9 `0 N5 M3 o8 r8 h, h/ s
9 O+ J" o3 M6 M为有效利用chiplet接口，采用接口分组方法，将相邻的边缘节点聚集成抽象接口。这种方法使chiplet的连接基数和带宽分配更加灵活。

高基数互连拓扑
多个chiplet可以通过不同拓扑结构互连形成更大的系统。常见配置包括：
' \/ z6 g8 Y2 M% w


图2：互连拓扑示例，展示了基于相同chiplet基础构建的(a)超立方体和(b)蜻蜓网络配置。
6 S9 \! L) x% c
; \4 E! Y3 I% C$ ^" T超立方体配置：
( c% `% Z+ r  t: P% O1 |8 Q) `每个chiplet沿不同维度与其他chiplet连接
# I2 T4 y4 X% \' e* g* F4 q) {* p, {提供平衡的连通性，直径随节点数呈对数增长
4 h# S6 _' T" X3 W* w" T- r  B4 R支持高效的路由算法


: f) X( K) ~# R/ m) d7 o% N图3：chiplet互连细节，展示了(a)5D网格的连接和标签排列，以及(b)4D网格中d0-d1平面的连接概览。

) _/ C! @, k- W+ _& A路由方法
路由设计采用负优先路由(MFR)算法确保无死锁运行。这种方法要求数据包在通过正向通道之前必须先通过负向通道，防止循环依赖。


图4：路由系统中通道类型（正向、负向和相等）概览，展示了不同路由路径之间的关系。
. |9 k( }% `' \% Z. J+ ~
网络交错
& B! ]4 V, `0 \" f为最大化带宽利用率，网络交错技术在抽象接口组内的多个物理接口间分配流量。实现了两种主要方法：
5 b' m# r, v+ @3 `- y0 M


8 Y' S" g! o0 z( V4 ]. B1 k图5：细粒度和粗粒度交错方法的比较，展示了不同的数据包分配策略。
( G4 r9 N/ O# n$ P
1. 性能分析
系统性能在各种流量模式和配置下进行了评估：
8 R! @1 x! ~; K


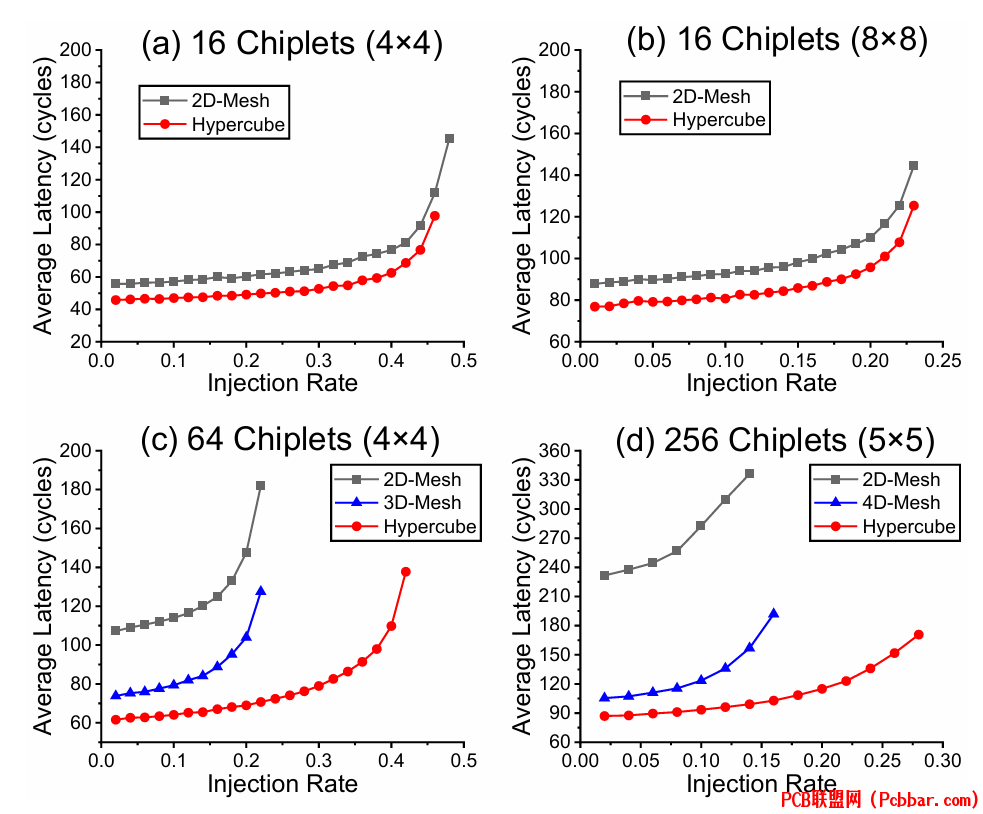

& Z! o2 T  h( C' Y, V图6：不同流量模式下的性能评估结果，展示了延迟与注入率的关系：(a)均匀分布，(b)均匀热点，(c)位互补，(d)位反转，(e)位重排，(f)位转置。

1 J# H; w5 T$ S, l


图7：不同系统规模在均匀流量下的平均延迟评估结果，展示了架构的可扩展性。
' ]* |3 R/ U. W7 ^" \+ O
与传统二维网格系统相比，结果显示显著改进：
最大注入率提升达2倍
平均延迟减少高达45%
随着chiplet数量增加，扩展性更好
! `" [% f0 y0 z0 q
2. 能效分析
) p/ _3 y. p" N1 b% ]6 q% ^

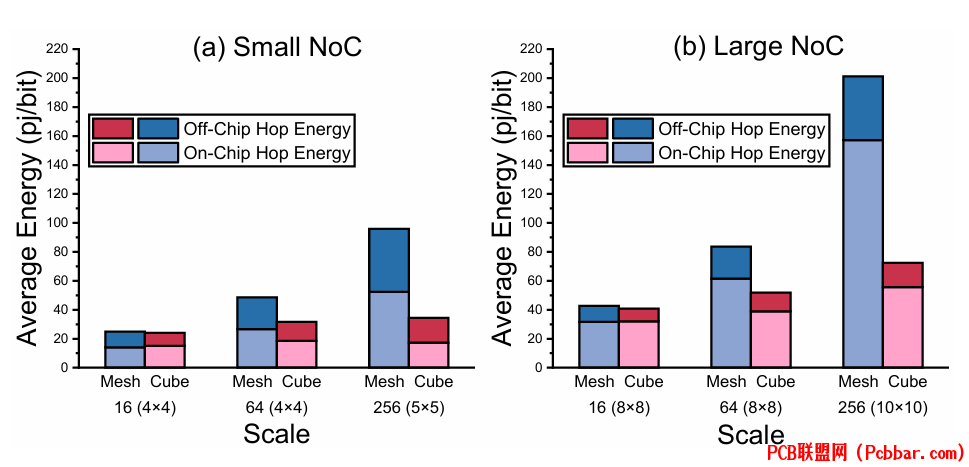

图8：二维网格和超立方体配置在不同规模和NoC大小下的能耗比较。
, Q5 a2 M  n/ X$ @7 {; y
建议的架构显示出显著的节能效果，特别是在大型系统中。对于256-chiplet配置，与传统二维网格设计相比，功耗降低约60%。
6 P: Z3 k9 S6 S" O9 W
" m4 ^7 D1 ^* q* j: S结论
2 `- q" C& c) u' O, m. `所述方法为设计高效chiplet互连网络提供了完整解决方案。通过结合接口分组、自适应路由和网络交错，系统实现了优于传统方法的性能和可扩展性。该架构的灵活性使其能够适应各种系统规模，同时保持高效率和无死锁运行。

" P) e# Z8 ~& n; K: K6 H! K结果表明，这种方法在大规模系统中特别有效，网络直径减小和带宽利用率提高的优势更加明显。该方法为构建具有最佳通信能力的新一代多chiplet系统提供了实用框架。
