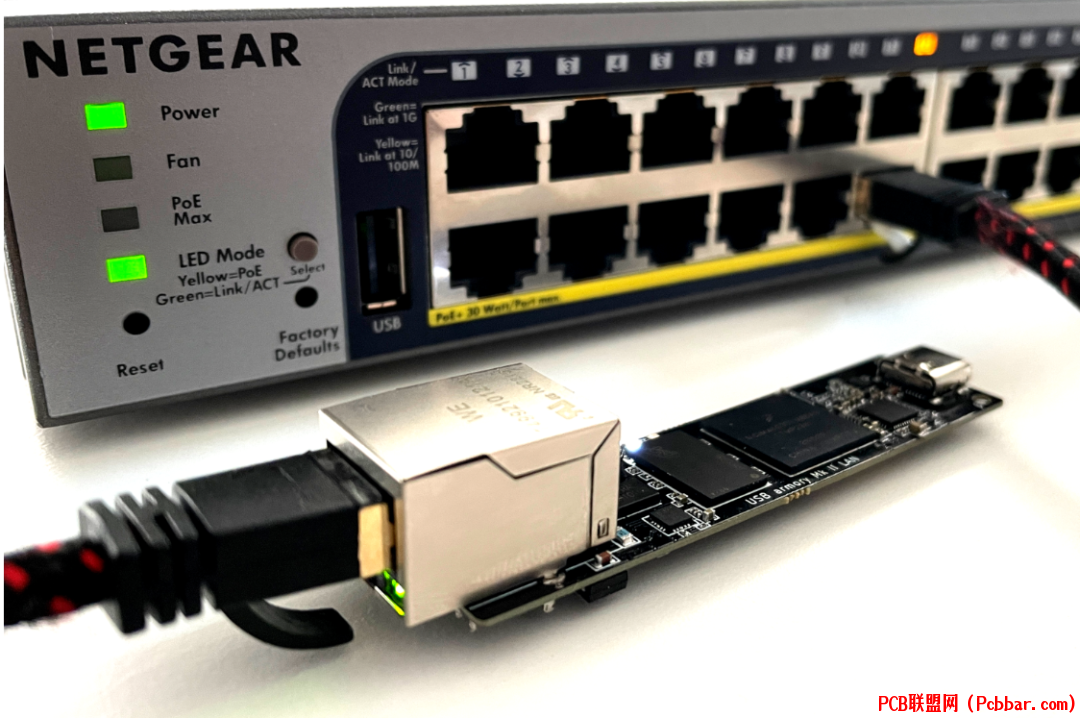

LAN 版本

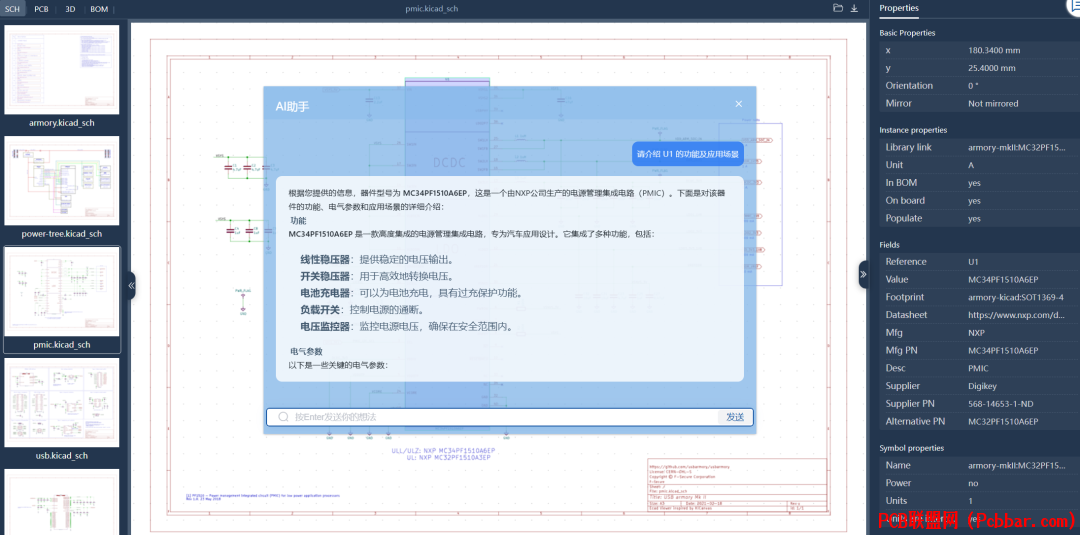

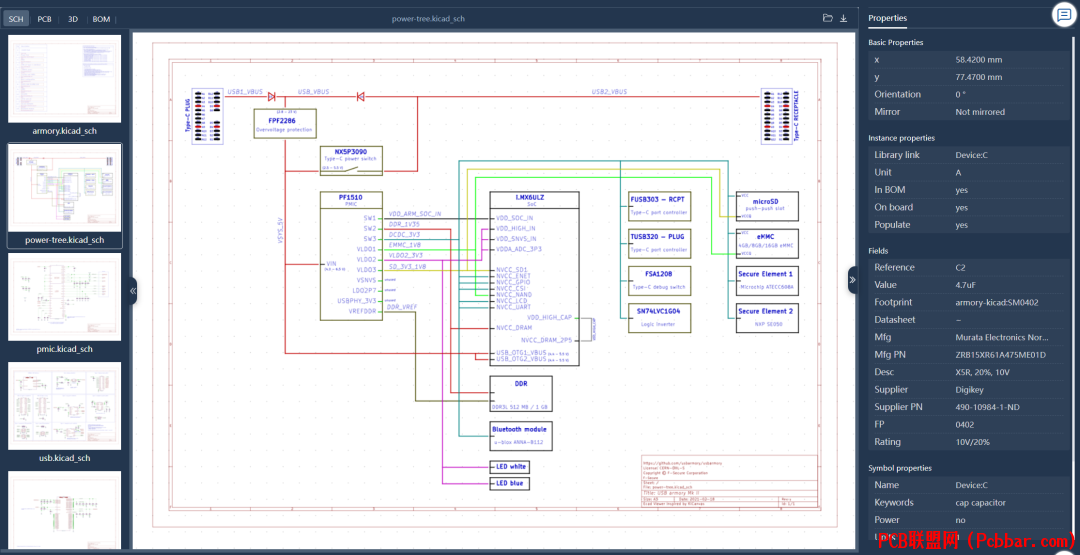

Made with KiCad 系列将支持新的展示方式。直接将以下链接复制到浏览器中(或点击“阅读原文”)：https://www.eda.cn/ecadViewer/viewerPage?xmlId=205ef7c1-df28-43d5-b494-342aa43e9838&fileZip=%2Fdata%2Fdesign%2Fdemo%2F205ef7c1-df28-43d5-b494-342aa43e9838.zip即可动态查看设计的原理图、PCB、3D 及 BOM，查询设计中器件、走线、焊盘的属性详情。还可以在原理图中与AI小助手互动，帮您更高效地学习设计细节：




USB armory MK II简介

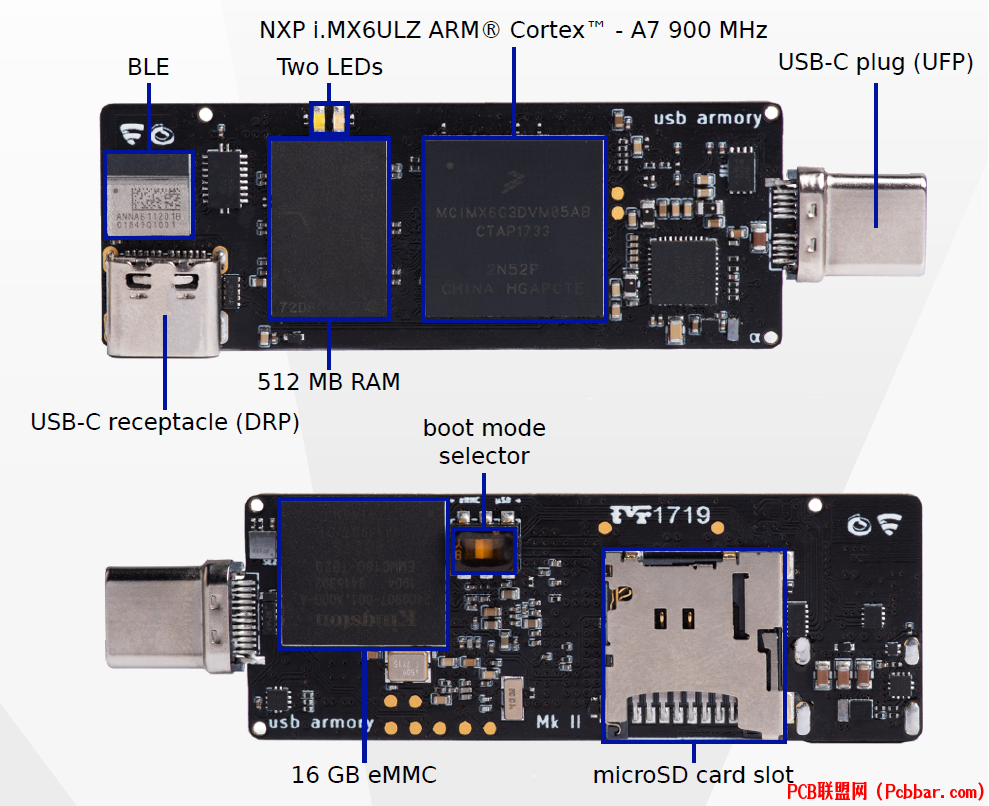

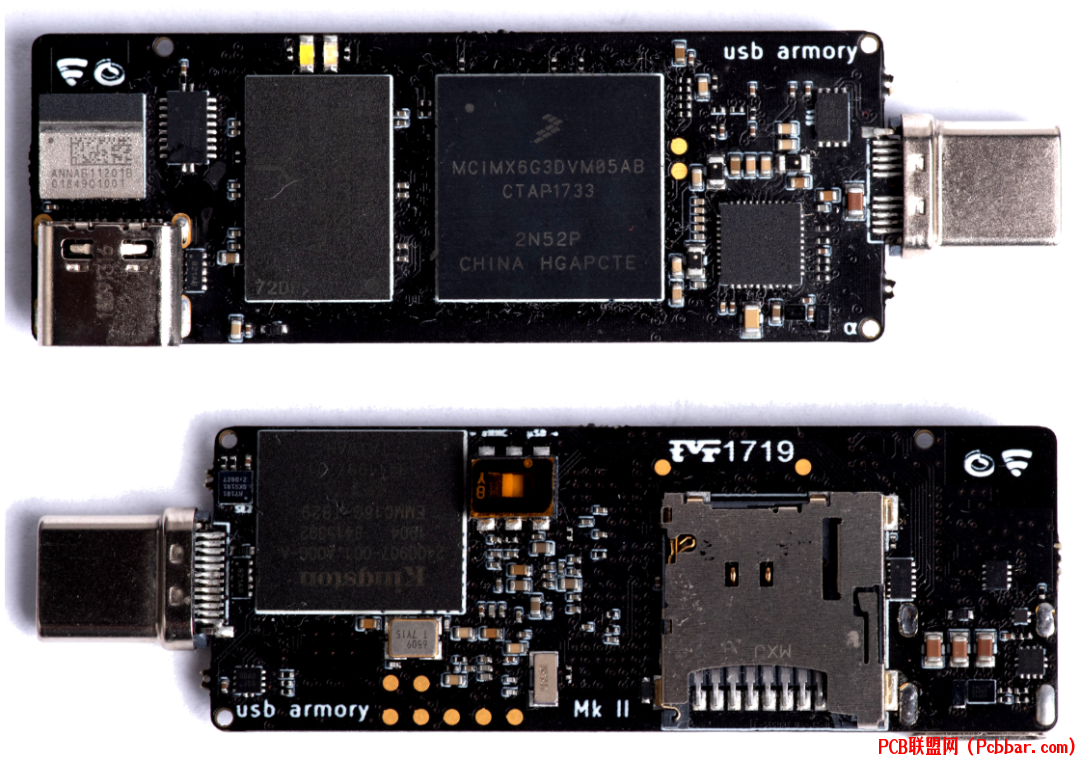

USB armory Mk II 是一款功能齐全、外形小巧的计算机（900 MHz ARM? 处理器、512 MB RAM、蓝牙、USB-C），从设计之初就考虑到了信息安全应用。


硬件

SoC：NXP i.MX6ULZ ARM? Cortex?-A7 528/900 MHz

内存：512 MB 或 1 GB DDR3

存储：内置 16 GB eMMC + 外置 microSD

蓝牙模块：u-blox ANNA-B112 BLE

USB-C 端口：DRP（Dual role port）插座 + UFP（Upstream Facing Port）插头，仅 USB 2.0（不支持视频）

LED 指示灯：两个

滑动开关：用于在 eMMC 和 microSD 之间选择启动模式

外部安全元件：Microchip ATECC608A + NXP A71CH

物理尺寸：66 毫米 x 19 毫米 x 8 毫米（不含外壳，包括 USB-C 连接器）

外壳：随附于所有设备，用于保护设备


软件
USB armory Mk II 硬件受标准软件环境支持，几乎不需要定制。事实上，普通 Linux 内核和标准发行版都能在这块小板上无缝运行：

从板载 eMMC 或 microSD（或通过 USB 串行下载器）启动

支持本地 Linux - 创建启动映像非常简单

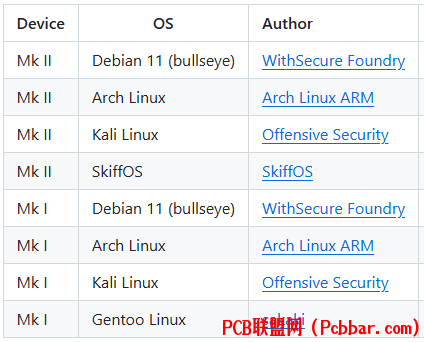

预编译镜像可用于 Debian 9 (Stretch) 和 Arch Linux

USB 设备仿真（CDC 以太网、大容量存储、HID 等）


应用
以下安全应用示例说明了 USB armory Mk II 概念的灵活性：

具有自动加密、病毒扫描、主机验证和数据自毁等高级功能的大容量存储设备

硬件安全模块（HSM）

用于不受信任主机（如 Internet kiosks）的 OpenSSH 客户端和代理

用于端到端 VPN 隧道的路由器

Tor 桥接器

集成网络服务器的密码管理器

电子钱包

认证令牌

便携式渗透测试平台

低级 USB 安全测试
安全功能

高可靠启动 (HABv4)

真随机数生成器 (TRNG)

数据协处理器 (DCP)

安全非易失性存储 (SNVS)

ARM? TrustZone?

外部加密协处理器（ATECC 和 A71CH）

eMMC Replay 保护内存模块 (RPMB)

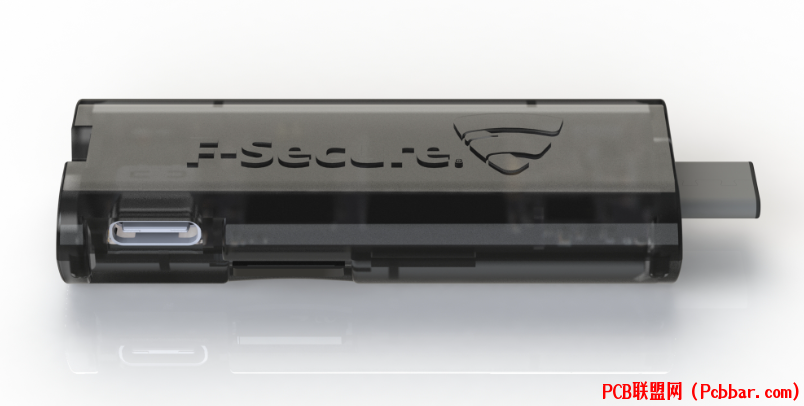

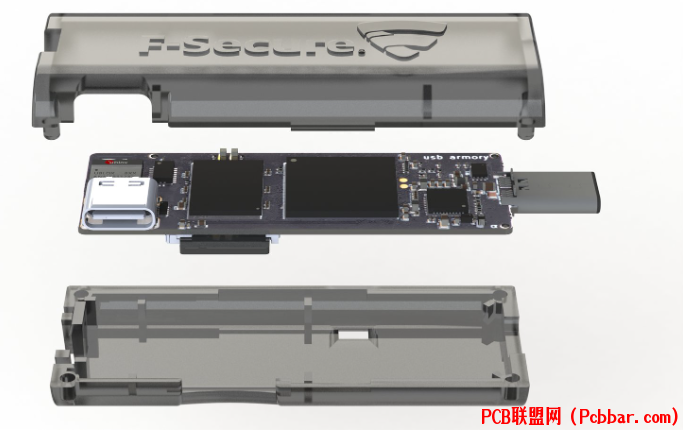

外壳

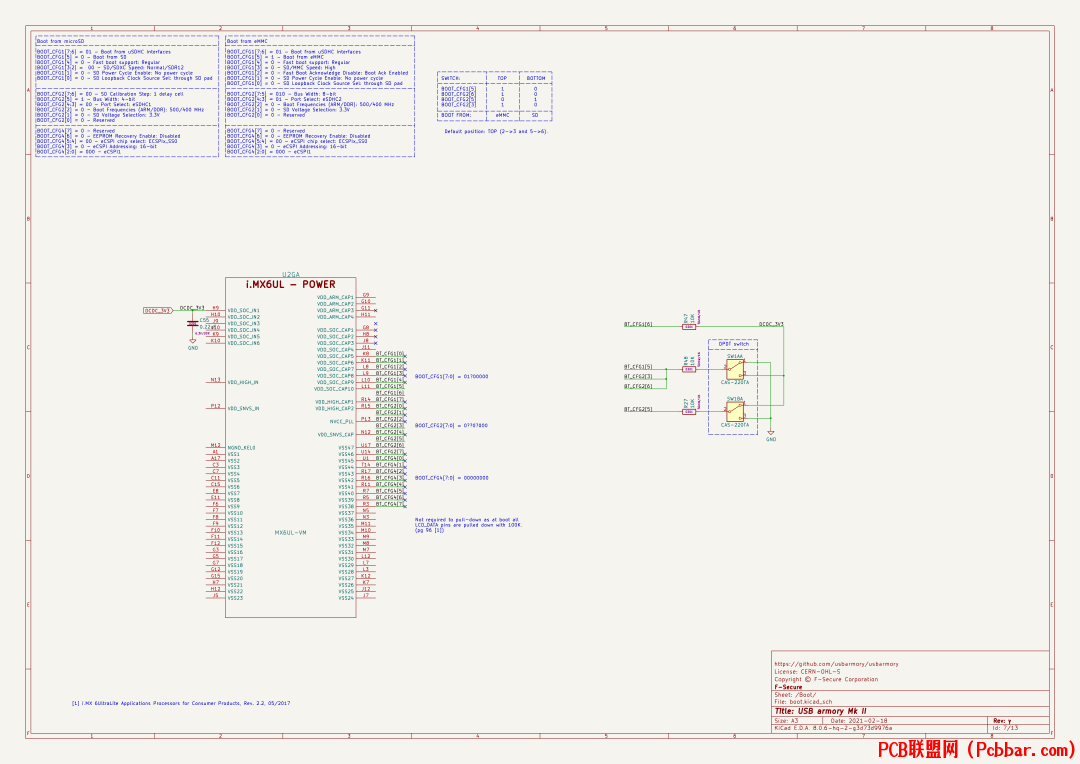

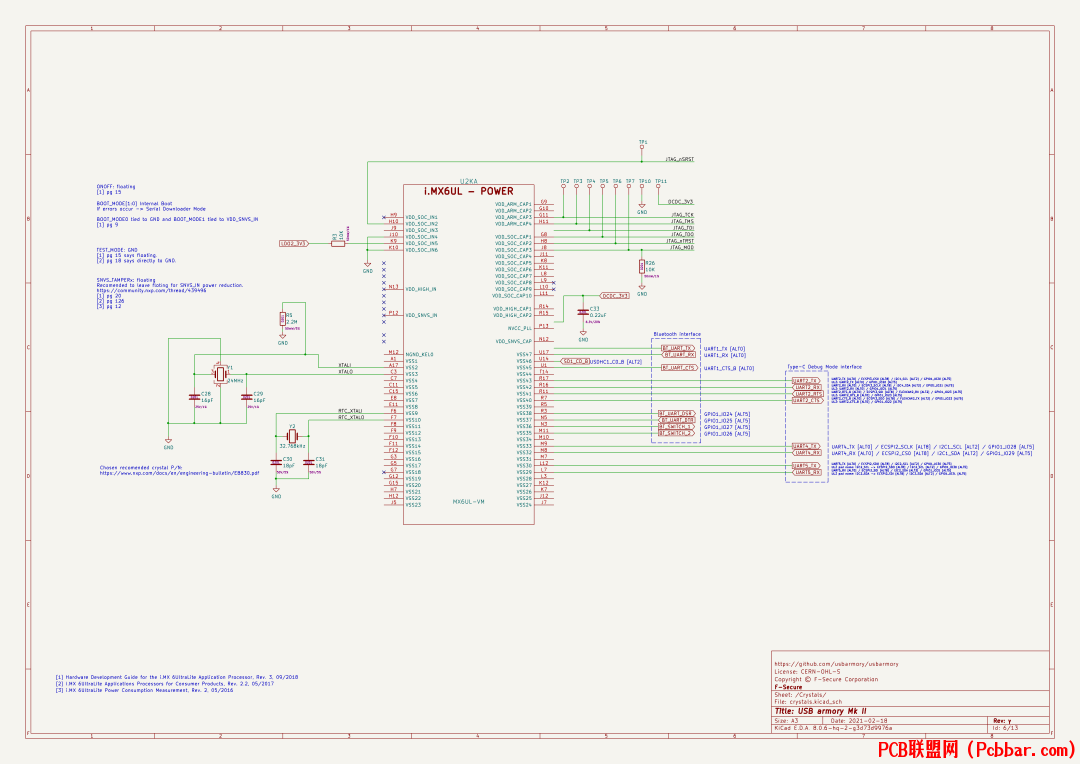

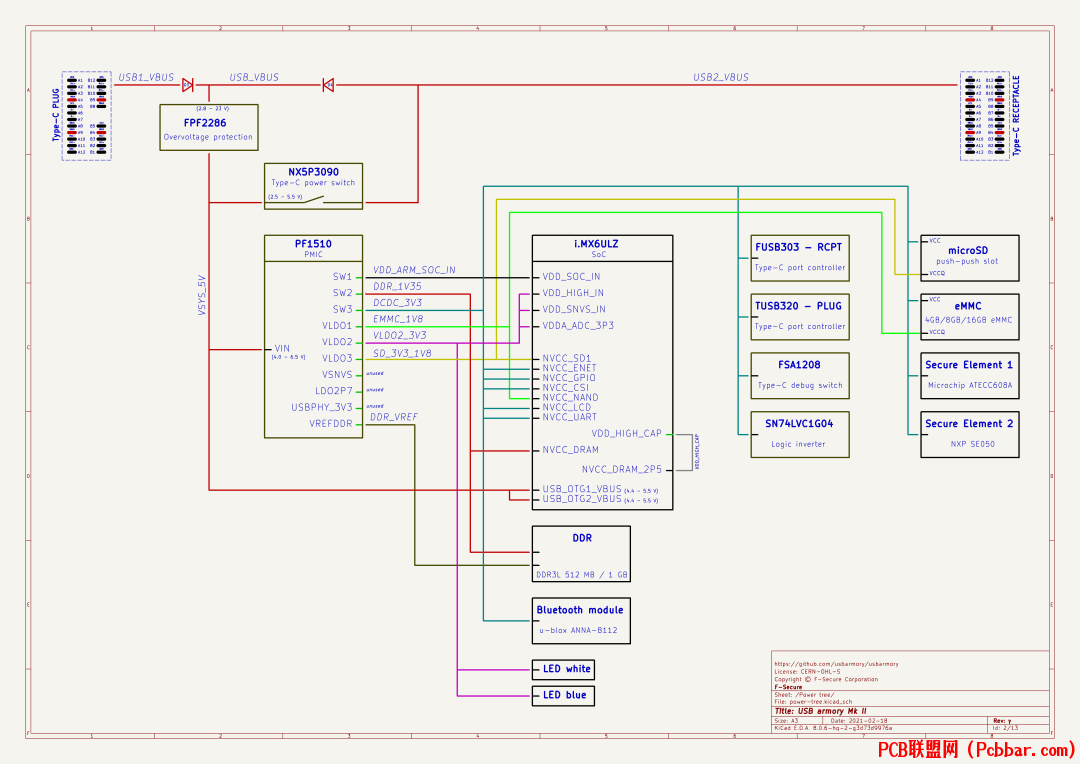

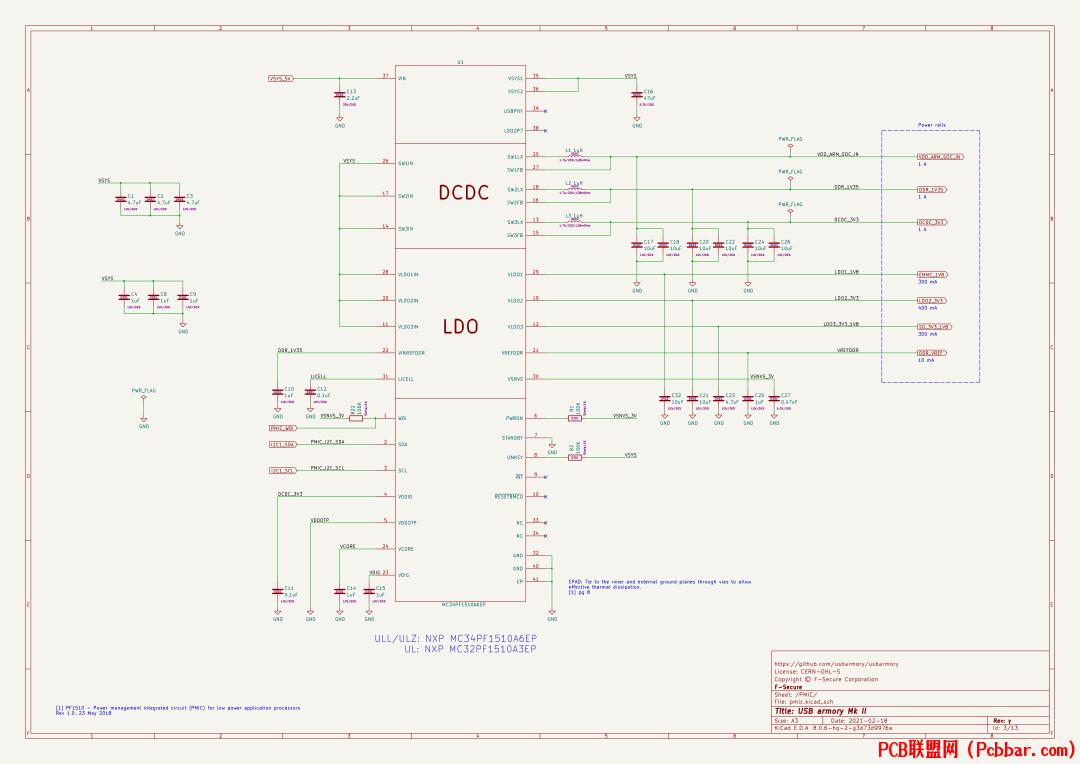

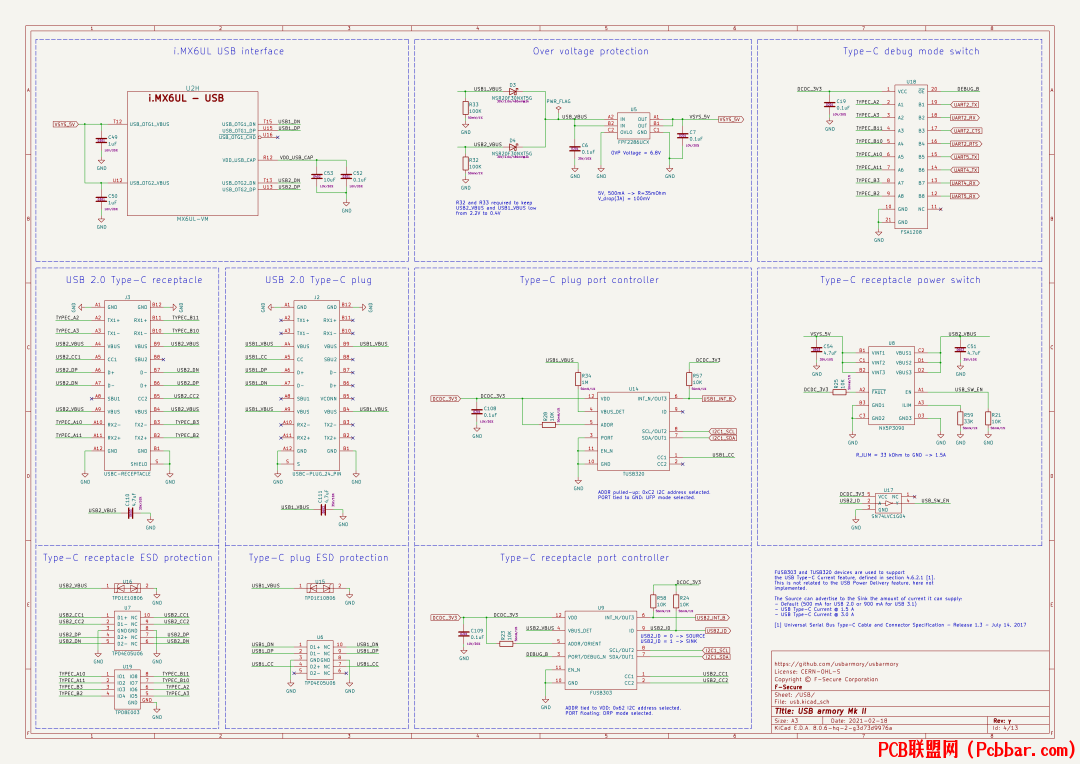

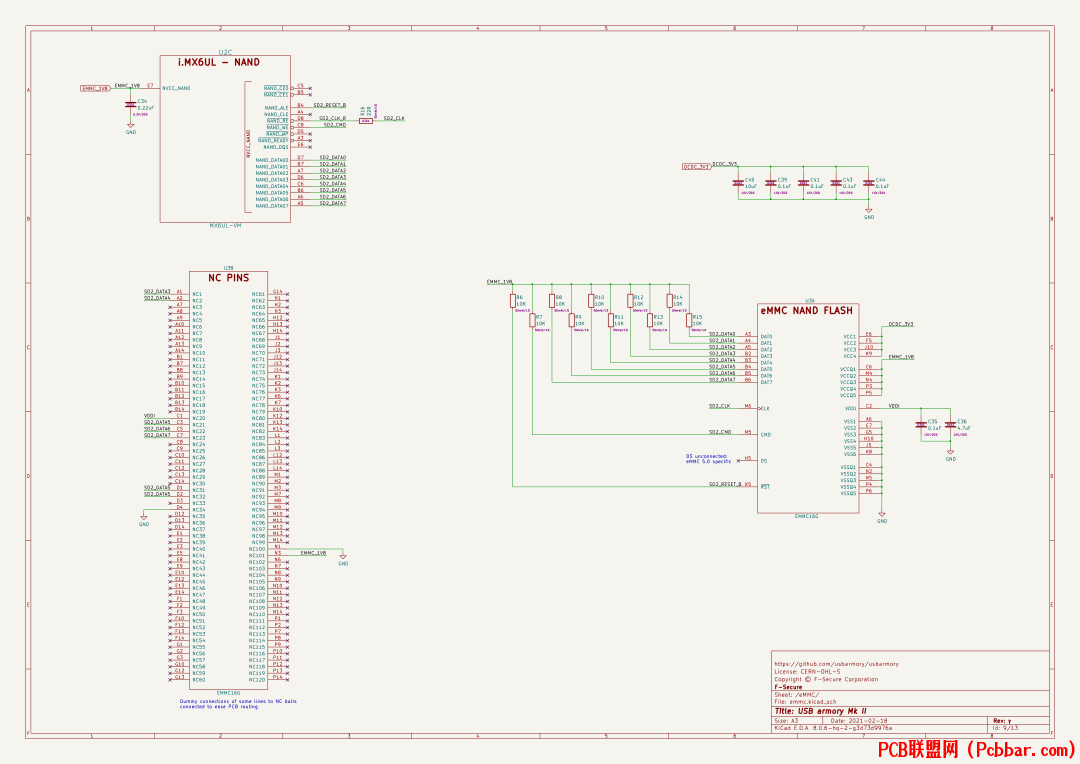

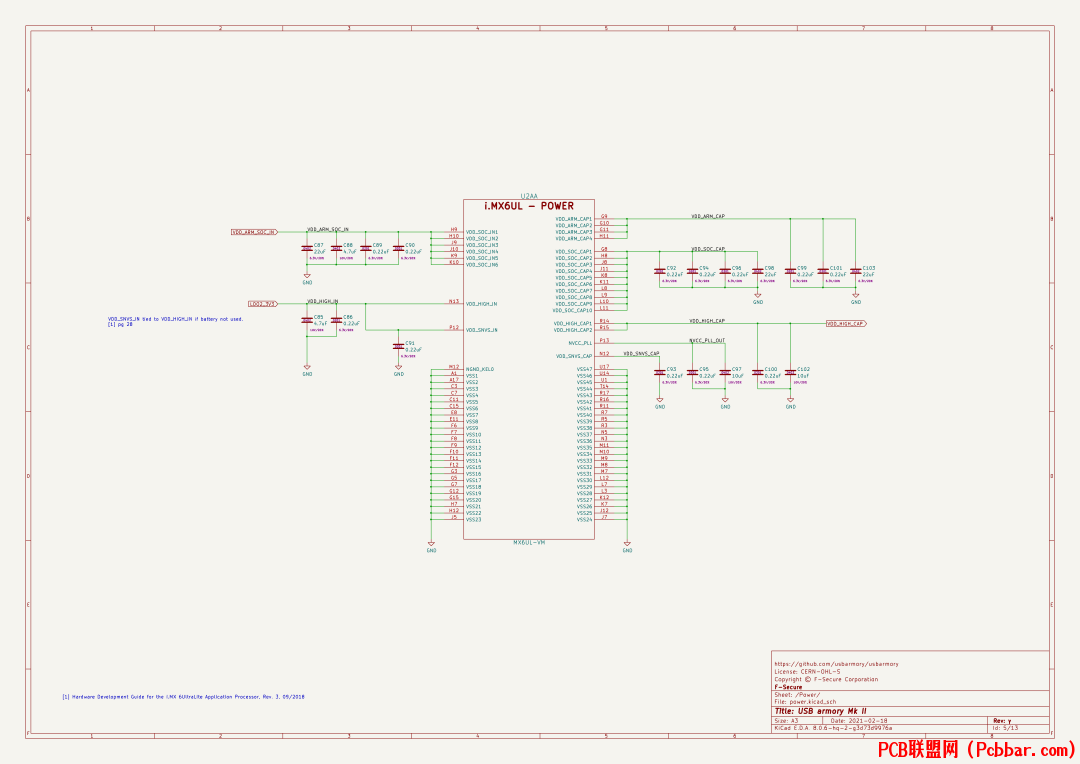

原理图 & PCB











LicenseCERN Open Hardware Licence仓库 & 下载
可以在Github中获取开源仓库：
https://github.com/usbarmory/usbarmory
