! x& a0 ]8 {" K' I8 k9 o+ ]  Z通过分析今年IEEE Spectrum最受欢迎的半导体报道,可以发现引人深思的现象-半导体行业有着共同的追求-在更小的空间里集成更强大的计算能力。这个方向也正是半导体行业绝大部分研发力量的聚焦点。3 h4 `( Q& s3 H  {: c) F7 G

; N8 p) Z$ Z- q8 j+ O让我们来看2024年在IEEE Spectrum最受关注的十大半导体故事。
5 Y& g) E$ b0 S1. 通向万亿晶体管GPU的新征程:台积电的技术突破
# J! Y. J: x" Y# F
$ r2 z, o& U- V. h/ K1971年是半导体史上的里程碑:这一年,整个行业首次在全年售出超过1万亿个晶体管。令人震撼的是,台积电计划在未来十年内,将这个数量的晶体管集成到单个GPU中。这一目标的技术挑战主要体现在三个方面:晶体管密度的提升、散热设计的革新、以及良率的保证。台积电正通过创新的3D堆叠技术和先进制程工艺来克服这些挑战。8 R4 J# k) I6 W; l( V$ x


- G7 O" T/ k0 N3 h8 b& |. q+ Y
2. 颠覆性的微型激光器:从实验室走向工业应用) b/ B# C7 k! l# A' B5 b
$ F0 {7 ?" l3 ]8 x. H: e& K
日本研究团队开发的光子晶体半导体激光器(PCSEL)实现了重大突破。这种厘米级器件通过在半导体内部精确构建纳米级孔阵列,成功将光能高效定向输出。最令人惊叹的是,这种微型器件产生的光束发散角仅为0.5度,能量密度足以切割钢铁。这项技术不仅颠覆了传统大型激光器的应用领域,更为微型化高能激光器开创了新方向。
6 _/ V+ h5 r' |+ _" H


* R/ d( v. S1 q9 y+ b2 f  w6 \& }* W
3. 英特尔的制程跨越:直指18A工艺& C' g& Q+ U5 `/ l2 Y% T3 \

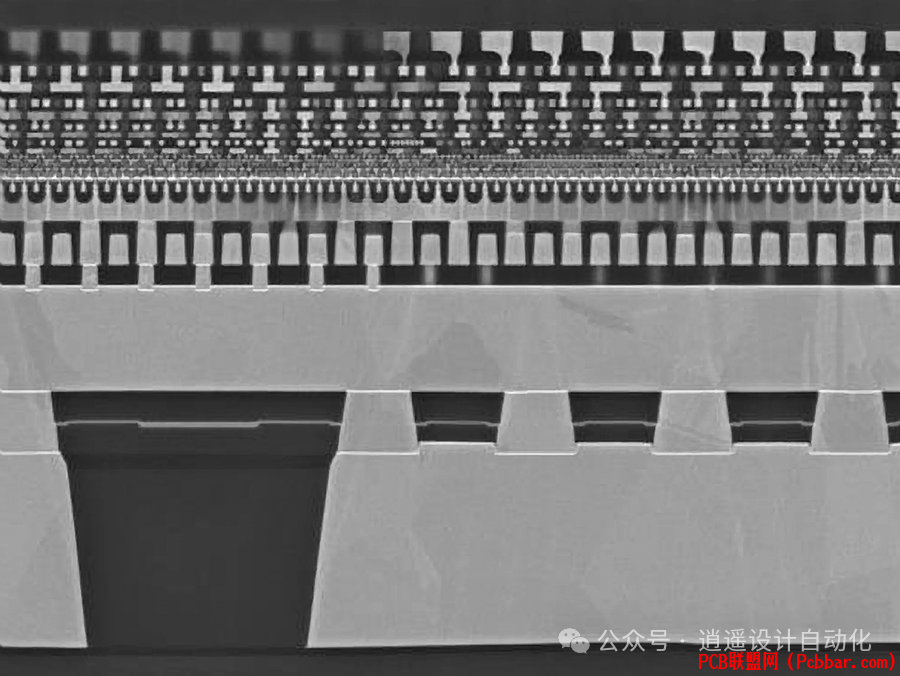

) c; \" F# s4 N. e4 Q英特尔在2024年做出了一个大胆的战略决策:放弃20A制程的商业化,直接进军更先进的18A制程。这个决定背后有深层考虑:18A制程融合了纳米片晶体管和背面供电两项革命性技术。纳米片晶体管提供更好的栅极控制能力,而背面供电技术则从根本上解决了芯片供电瓶颈。虽然台积电也在推进纳米片技术,但在背面供电技术上尚需时日追赶。这种技术组合将为高性能计算提供更强大的硬件基础。
/ b/ k  g0 U+ ~+ S9 a



3 K7 q: }/ W$ Q8 j4. 石墨烯芯片的工程化突破, g5 }- p7 @3 I2 |
* o- R9 D4 _( H! j/ Y) x, S9 I% }
佐治亚理工学院研究人员在碳化硅晶圆上实现了半导体级石墨烯的规模化制备。这种新型材料中电子的移动速度达到硅基材料的数十倍,为太赫兹级晶体管的实现提供了关键技术基础。研究团队通过创新的工艺方法,成功解决了石墨烯无带隙的先天缺陷,使其真正具备了半导体特性。7 j& F0 F% c# [: {9 ~- ]" @6 B


5 l4 O; k4 h8 p
5. 英特尔的代工新篇:从Clearwater Forest说起6 b" C& [9 B* k8 I. t1 T

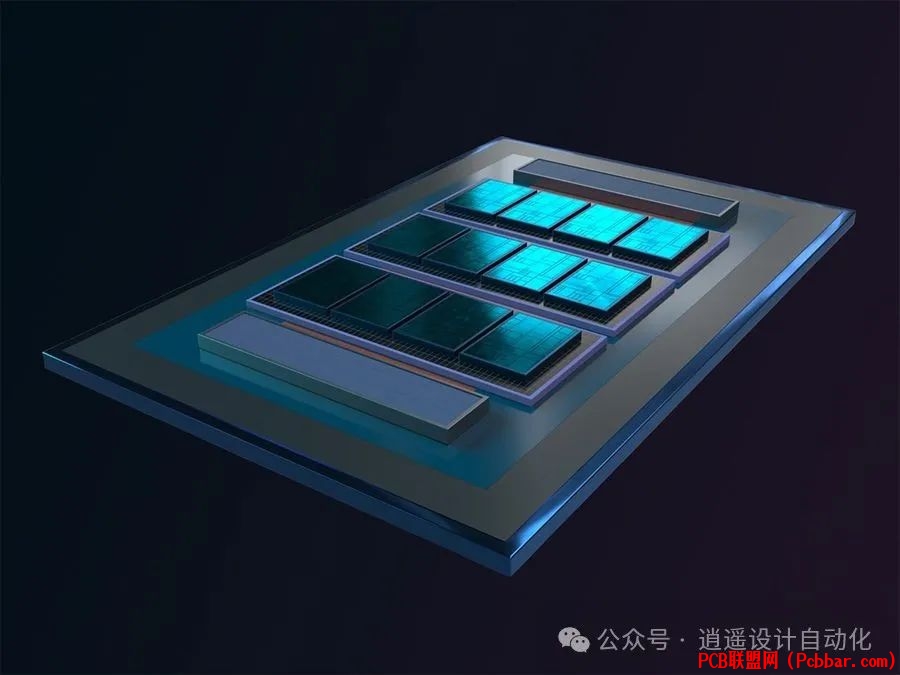

& [1 U% c' ~7 z; F6 c英特尔代工部门正以18A制程为核心,规划下一代服务器处理器Clearwater Forest。这款处理器将采用创新的架构设计,结合纳米片晶体管的高性能特性和背面供电的效率优势,同时引入新型先进封装技术,旨在重新定义服务器处理器的性能标准。
+ D% q) q- `* m2 g9 S' e! o



8 e2 |* m5 q8 I3 j+ w4 l7 d) ]( E6. 人工智能硬件竞争新格局:挑战英伟达霸主地位
  Y" z/ R, f  r5 c) O0 D; O, e) D; ?; F
在人工智能加速器市场,英伟达的主导地位正面临多方面挑战。多家公司采取了不同的技术路线:有的专注于低功耗边缘计算场景,有的针对特定AI模型优化硬件架构,还有的通过定制化设计满足特殊应用需求。这种多元化的技术竞争正在重塑AI硬件市场格局。特别值得注意的是,一些新兴公司开发出针对大语言模型训练的专用芯片,在某些特定场景下展现出超越英伟达产品的性能优势。
; u5 G4 Y; l4 ^. F0 o


8 N( L! @3 Z0 {( v7 ~* C
7. 印度半导体产业的战略布局:150亿美元的宏伟计划
$ |$ W% E! X1 P& w" z
+ w" `9 A0 n6 M5 B印度政府宣布的150亿美元半导体发展计划包含三个核心项目:建设该国首个12英寸硅基CMOS晶圆厂、成立半导体研发中心、建立完整的半导体产业生态系统。这个计划的独特之处在于结合了制造、研发和人才培养。该国首个晶圆厂将采用28纳米工艺制程,主要生产用于汽车电子、工业控制和移动设备的芯片。同时,印度政府还推出多项政策措施吸引国际半导体企业投资,建立本土供应链。
" @, [- s6 H8 S



; f$ X! ]0 @* A7 E% b) }9 O8. 3D混合键合:重新定义芯片封装技术
' W# {% B& U1 W; k/ g$ L# G5 D7 E1 \5 A) c
3D混合键合技术在2024年取得重大进展,实现了每平方毫米超过100万个互连点的超高密度封装。这项技术最大的创新在于实现了铜与铜之间的直接键合,无需传统的焊球或微凸点,大幅降低了互连延迟,提高了带宽。在2024年5月的IEEE电子元件技术会议上,研究人员展示了多项创新应用,包括存储器与处理器的垂直堆叠、异构芯片的高效集成等。
- ?3 D  m, Z' y



8 `' u9 N( m, g6 `/ u* }2 ?$ M' G9. 粒子加速器:光刻技术的革命性突破
" h! }4 j% C1 j6 w8 o# n% S0 ]( c- z9 ]7 W0 V: k, B" N

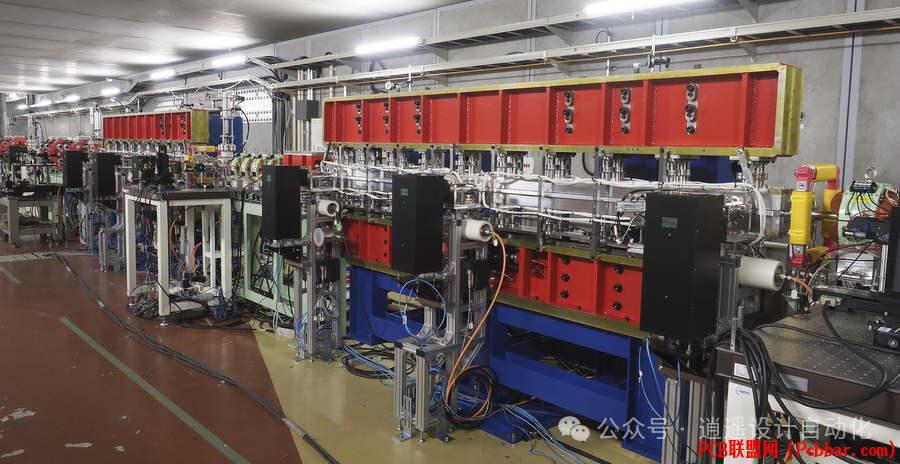

现有的极紫外(EUV)光刻技术使用激光轰击熔融锡滴产生13.5纳米波长的光源。但随着芯片特征尺寸继续缩小,需要更强的光源。研究人员提出使用小型同步加速器作为光源,这种方案的优势在于:光源亮度可提高100倍,能量利用效率显著提升,且可以产生更短波长的极紫外光。这项技术虽然初期投入较大,但通过高能物理学的再生制动技术,运行成本可以得到很好控制。
% n7 c) G% ^: O& q- c


# }, n# ^7 j3 s3 V; o
10. 晶圆级计算的新时代:台积电的未来规划
% J/ W5 h+ o/ x3 t) W6 p, v4 q- [# _1 L$ q% J- O: v5 I# g

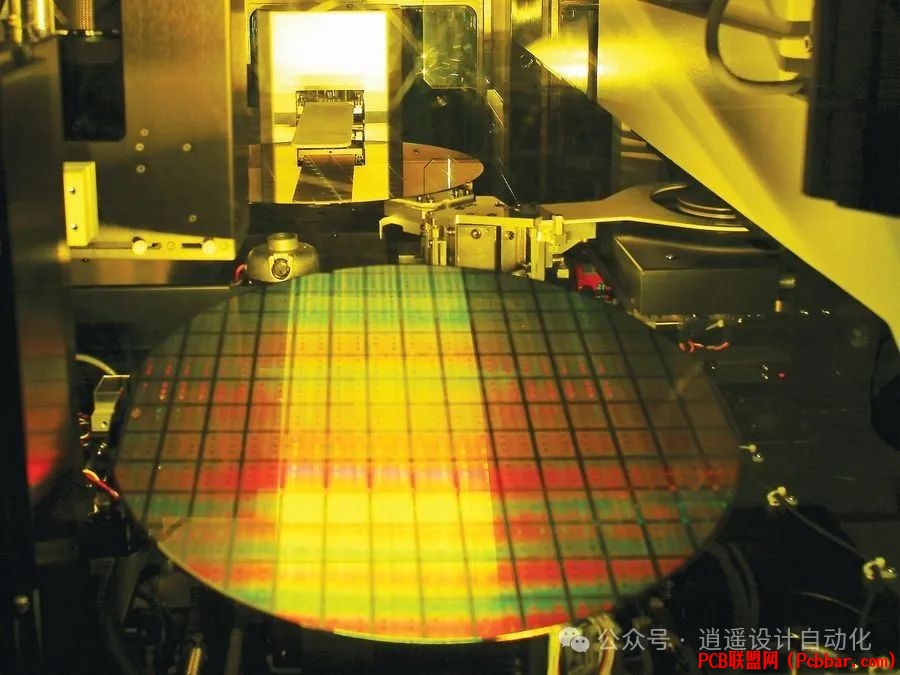

台积电在2024年4月公布的晶圆级计算技术规划描绘了一幅令人振奋的蓝图。突破传统芯片的尺寸限制,实现整个晶圆级别的系统集成。具体创新包括:新型散热解决方案、高密度互连技术、电源分配网络优化等。台积电预计,到2027年这项技术将使计算系统性能提升40倍。目前,台积电已经为Cerebras公司生产晶圆级人工智能加速器,新一代技术将进一步提升灵活性和通用性。
( k& ~  p+ \+ {- X( u


) O" l  t% z0 S0 p, w3 C
总结
5 q. Y7 M& p9 {% [0 b1 B! @' d: |/ e+ h6 \4 h( F
这十大故事展现了半导体行业在2024年的多维度创新。从工艺技术到材料突破,从设计创新到系统集成,整个产业正在向更深层次的技术革新推进。将为人工智能、量子计算、高性能计算等前沿领域提供更强大的硬件支持。
