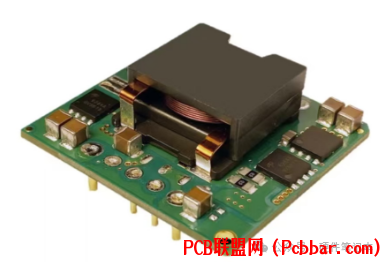

大家好，我是王工。最近公司有个新项目，做一个小模块，里面有一个DC/DC电源，外加两颗芯片搭个外围，再引出几个接口，项目就搞定了。大家一致认为，这也太简单了。
* u+ L; Z/ |% W! w
6 h. f' U( v! ~$ H' E1 `( l6 @
' X, I7 C0 f( r+ a于是乎，撸起袖子，开干！' b/ |; @ E$ z/ `7 m
1 ], Y+ P' x1 h* k9 ^' G
很快，原理图画了一版，PCB布局也出来了，赶紧给客户整个效果图看看。( d- `2 ]4 h$ e$ L' o
6 |: t# I! b, f7 k9 t8 |过了两天，客户回复：还要增加两个接口出来，板子体积也要缩小。好，客户就是上帝，咱们再改一版，就这样来回又折腾了两次，最终定版，做出来的样品客户也非常满意。! j( @, }: N& N/ V) P! i
6 [. r7 T# g$ c5 o' D1 ?然而，这并没有结束，客户还要求做CE认证，打ESD静电，RE摸底测试，内部还要做信号量测等等。
" z+ g1 \& m3 T
( O4 f1 K% {% U: A% ~& t其实这些测试也都是正常流程，只是这个模块需要用其它主设备配合进行测试，也就是说我为了测试这个小模块，得走流程从库房里面去借用其它主机，连接线，和相关陪测品。
2 l& j% _+ Y0 A9 {6 L, t4 M7 r( s. U1 ]' [

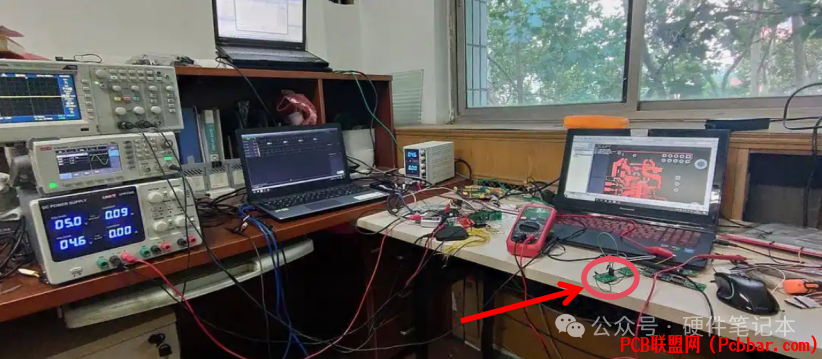

借用一张网图，就好比我想要测试下图红色圈出的板子，然后要把电脑，稳压源和一大堆线材及其它设备一起带出去。（当然略显夸张，但类似这样的感觉）。
1 k9 ?$ p# _3 r. a/ J0 }
; B' N* q! M3 U. M
又折腾了几天，打ESD静电有点问题，多次更改板子无果，最后通过更改一条外部连接线解决了问题。- y! @$ s! P8 I$ m5 [* R
3 P9 J5 _; O. q* k6 [. }
RE摸底整改也是，在暗室争分夺秒，改了又改，原来陪测品本身也有问题，幸好准备充分，提前想到了可能会有这种情况，所以多带了几个陪测设备，最终把RE给过了。- c2 F9 K0 T9 `1 l i$ ]9 p; [
' q4 p, I$ P& S这种项目，真的不想再做第二次，在外人看来很简单，产品利润也不高，除非走量。但话又说回来，大环境不好，能有项目进来就好好做吧，要已不是挑肥拣瘦的时代了。
7 H6 e1 M* V4 r

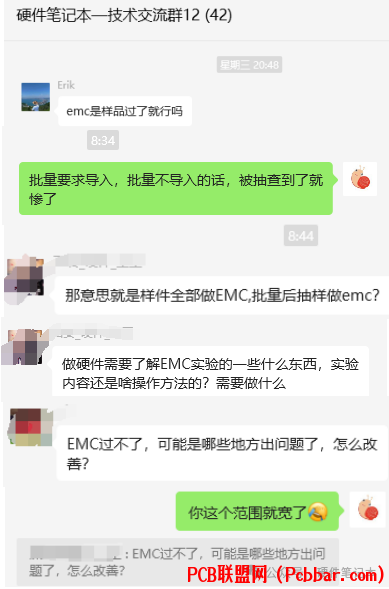

! d0 {" ]2 d! X( D" d% E以上为王工最近的工作分享，你有遇到过类似的情况吗？关于emc的话题有很多很多，下面回答几个技术群里小伙伴提出的问题，如下聊天记录：& ^! {+ j/ ]8 w* Y/ Z0 O
* q' r! s3 S ]0 e: E7 g# z
问题1、EMC测试后，样品过了就行了吗？我们一般都会拿一两台样机去实验室做RE摸底测试，测试结束后，都会要求批量导入产品的，所以整改时，改动的越小越好，特别是像磁环这种，体积大，装配困难，仅适用于排查问题，不适合批量生产。7 ^) y8 K! |) G7 a
6 {4 Z# f: `# A
如果批量不导入，监督局会不定期抽查，一旦检查不合格，就会要求整改，罚款，甚至要求产品下架。

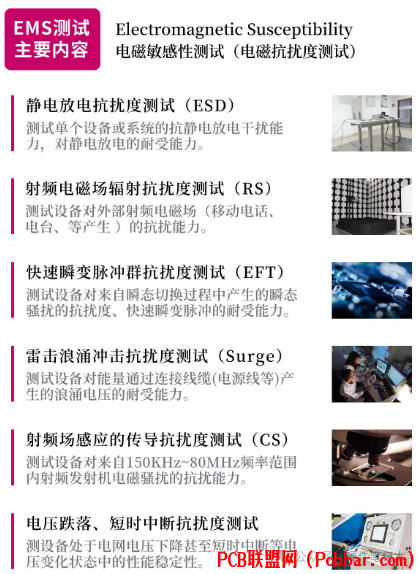

% l, R6 {3 b3 S/ z# O问题2、做硬件，需要了解EMC的一些什么东西？2.1首先了解什么是EMC吧，EMC包括EMI（电磁干扰测试)）和EMS（电磁抗扰度测试），然后各自测试项目又分为几个小类。# h7 Z# f" g, T
" D8 @+ x* |9 |" f2 z% ]) V# s0 o T, D @8 v ^
. X$ F' U: @# {2 O; c- v
3 a7 Q9 `% ?8 G; s# D4 o8 l: n# G) u
其中EMI的RE辐射发射测试，是平时做的最多，也是比较复杂、比较麻烦的一个测试项目。# l+ S! }# `) L" {# L
4 U! a7 ^2 K# V" J
- l. a8 F% _9 C2.2然后就是了解一些国家标准，包括咱们中国的标准（国标），国际标准和其他国家标准。中国的标准以GB/T开头，不同的测试项有不同的标准。国际标准是国际电工委员会制定的电磁兼容性测试标准，用的最多的就是IEC 61000系列，它涵盖了EMI和电磁敏感性（EMS）的测试方法。其它国家，包括，欧标、美标、韩国、日本。（列举几个我们公司接触过的一些），这里可能不太全面，感兴趣可以自己去网上查找。
. y% E i% {* g- [" ~问题3、所有的产品都要做认证吗？为什么我们公司的产品没有做呢？根据王工的经验，不是所有的产品都需要做认证。大家要知道做认证的目的是防止你的设备对外界产生干扰，同时也要防止外界干扰你的设备。对设备的干扰是其一，主要是防止对人身产生伤害。
: ], K! p; ]( u+ l* P3 [/ C" ^所以，对于无线产品，比如蓝牙WIFI，必须做SRRC认证，即：国家无线电管理委员会，它是中国政府的一个机构，负责管理无线电频率和相关的设备认证。SRRC认证是中国对无线电发射设备的一种强制性认证要求。$ r8 W& {- w( n/ L: j
( x8 d$ d0 f+ h3 |其次，对于直流电36V以下产品不强制要求做认证，对于220V交流电设备强制要求做3C认证。2 l$ M _6 b$ Z) Z2 H/ P( n+ s
当然做认证代表你的产品符合相关国家国际标准，就算对你的产品没有认证要求，你也可以做。同样，有些无良厂家为了降低成本，要求做认证它也不做，这种产品不具有安全性，所以一分钱一分货，建议购买带认证的产品。
0 ]) T2 T8 d/ n; i* \( N0 K* a+ y问题4、EMC过不了，可能是哪些地方出问题？这个问题真不是一两句话能够说清的，请直接点击如下图片，可打开对应链接，或许可以给你一些灵感吧。/ b- ~3 K! H3 S
* h4 h- t9 _ `0 F. |! }
7 Z+ ?/ i) H g; r7 W" Q7 b2 d4 N \' k2 n7 N* M4 {
再回到主题，项目简单就不想做，其实也不太对。很多人认为，做技术要做难的，才有前途，这话有一定的道理，但也误导了很多人，以至于复杂的不会做，简单的不想做。& P8 a! U: c- _: r$ C) u: r. n/ J0 Q
( [% _& M. }2 K
认真对待每件小事，把自己手上做的项目都做好都搞懂，一点一滴的积累，再转化成自己的就很不错了。
( F5 {% i$ u' r$ a3 [- P写在最后
4 _3 P0 y$ v; h, a都说硬件工程师越老越吃香，这句话也证明硬件也是需要积累的，王工从事硬件多年，也会不定期分享技术好文，感兴趣的同学可以加微信，或后台回复“加群”，管理员拉你加入同行技术交流群。; i/ o/ Y1 x8 ^1 m, d- r( w. _8 F
* e) u0 N; }% ^# c

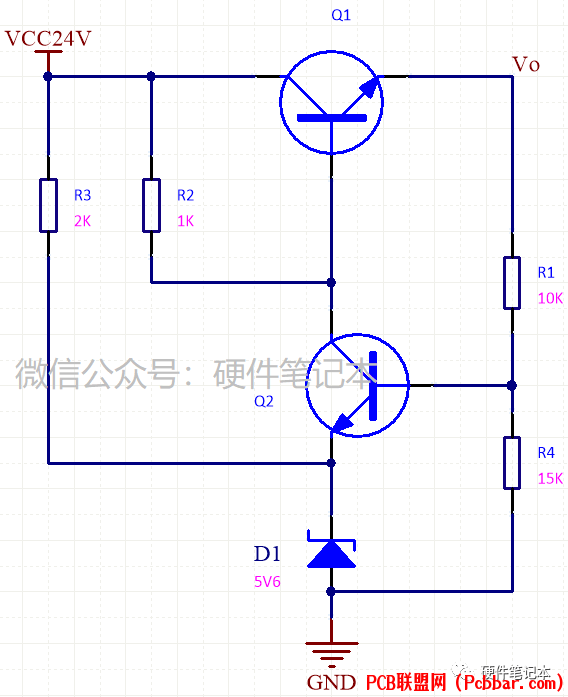

以下两个电路，是之前技术交流群群友发的，王工做了一个简单的分析，旨在帮助入门或转行的同学理解学习（点击图片直接进入）3 r# b3 S9 D' d; Z% e0 T2 a
