引言7 v/ w3 k: [; K" Q6 W( V; ]

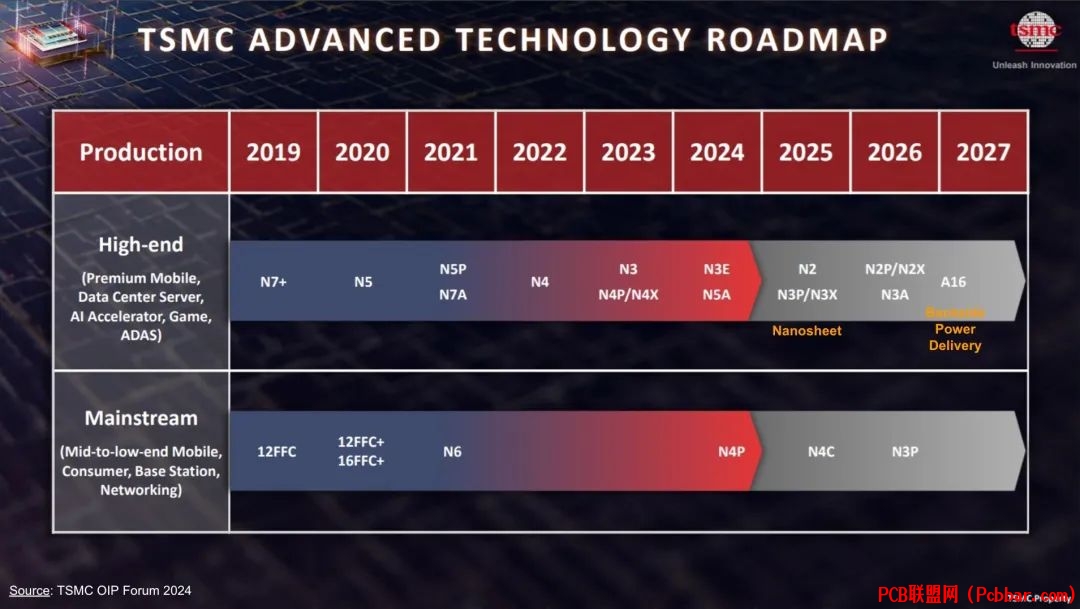

4 \; J; e) E% a在半导体行业的快速发展中，台积电(TSMC)持续推进其制程技术的创新。目前，N3制程已实现量产，而下一阶段的重点将聚焦在N2和A16这两个关键节点上。这两个新制程节点代表着台积电制程架构的重大转变，其中N2将采用GAA制程技术，而A16则会引入背面供电技术。让我们深入了解这些新制程架构的特点和挑战。
! |! L3 w7 k# Q/ \
! @. {" Q6 I. P7 @4 M' \* x/ O
N2制程：采用创新的Nanosheet架构
}" E7 b4 X# ~) x! N$ _

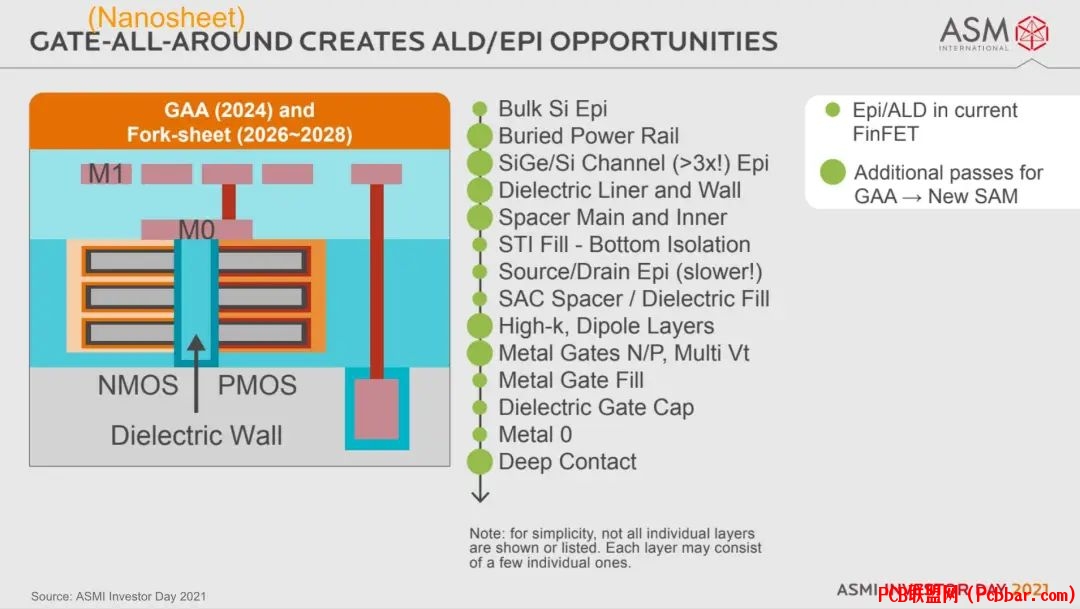

+ ?9 t- d7 C; aNanosheet制程的必要性

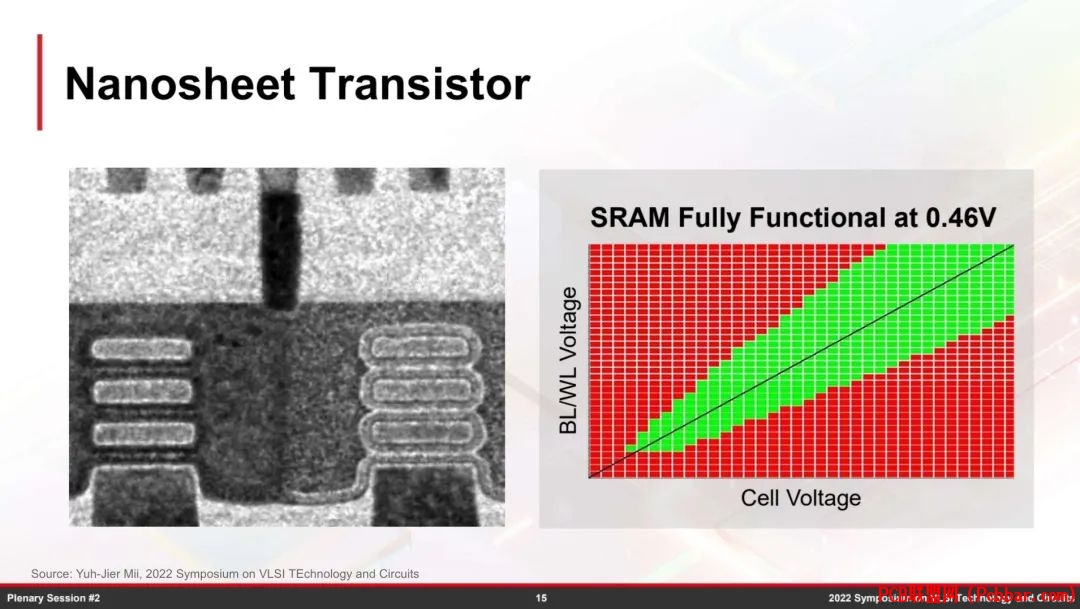

( M) D# T9 U+ b) u, j/ O与传统的FinFET相比，Nanosheet结构具有更大的栅极与沟道接触面积，这使得其能够更有效地控制漏电流。随着电晶体尺寸继续缩小，采用Nanosheet制程成为了必然的技术选择。1 |7 i5 S$ p4 x( V9 k6 i
8 J! a3 U2 Q3 H9 M9 [. X
制程复杂度的提升
3 f. x0 a, i( O7 P/ l$ xN2制程的一个显著特征是其制程步骤数量的大幅增加。相较于早期的500-1000道制程步骤，N2制程的步骤数已超过2000道。这种复杂度的提升主要体现在以下方面：) Y# j; j6 J6 g& P) y) l
更多的外延生长和沉积步骤对原子层沉积(ALD)技术的更高要求更精密的检测和制程控制需求% @! e) L. G0 o5 T; A7 W. J
o6 N0 j/ p2 u8 h1 I* X' J
% {* v" }2 L( M& J
3 _% @% L+ b& l0 e/ t% Q0 ~未来发展趋势- q" _- i* s2 x. o
N2制程相比N3在电晶体密度方面的提升约为15%，这表明其在线宽尺寸上的变化并不显著。目前的发展路线图显示：
0 T2 s* m' d. Z$ i2 p- Y第一代Nanosheet制程主要专注于架构转换后续1.4nm或1.0nm节点将进一步微缩Nanosheet结构制程控制和良率提升将成为竞争的关键; K9 n1 @; Q, Q! c% H- D& c$ \8 L
D( C) m0 u- Q9 y9 S& S
" |% U4 r1 x9 i0 x- n/ M8 E8 MA16制程：创新的背面供电技术5 K. |5 b% q- L3 J
9 \1 D; a" m: E7 p9 ~& S9 B背面供电技术的优势
) f6 s0 U: {' H1 B6 C/ j
4 K( ?4 i: |0 c. a9 _! ]$ G

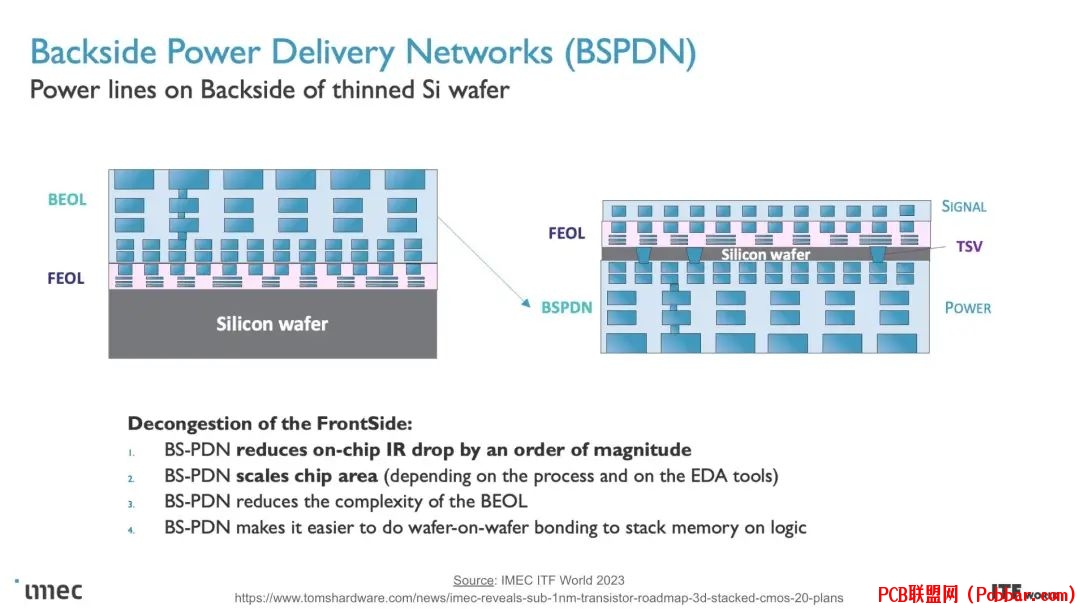

台积电的背面供电技术（称为"Super Power Rail"）通过从晶圆背面直接供电，大大缩短了供电路径，显著降低了能耗。这种创新设计与Intel的PowerVia方案有着明显的区别：, I6 M* j% U: E
台积电方案：直接从晶圆背面对电晶体供电Intel方案：通过PowerVia连接Trench Contact，从侧面供电2 s0 V6 U. W7 k, O+ ~) }
- b0 {$ _$ Z# U3 ^" Q. t6 |7 f
2 V1 G6 `# w2 X% Q) X R# e
8 v! K: G% m7 o! A: m, d0 a
虽然Intel计划较早量产PowerVia，但台积电的A16方案（预计2026年下半年量产）在技术难度和效能方面都具有更大优势。/ F6 f$ h' b( Q' u/ g% B
半导体先进制程的发展趋势# L" Y6 A* m+ h
& S# p" j$ u' R随着制程进入2nm以下时代，行业面临的主要挑战和解决方案包括：漏电流问题的解决：采用Nanosheet等新架构能耗和发热问题的应对：引入背面供电技术制程优化的持续进行：在复杂度、良率、性能和成本之间寻求最佳平衡9 M" G4 P' B4 h$ \
[/ol]2 G7 N+ S* N$ v+ T, |
技术创新不仅推动了半导体工业的发展，也为未来高性能计算提供了更好的解决方案。了解先进制程的发展对于把握半导体行业的未来走向具有重要意义。
