为什么需要HBM (High Bandwidth Memory)？
; a/ M" l; b% V6 f$ J% o S! K) V! c/ z; k0 z
在生成式AI快速发展的今天，HBM这个词逐渐被更多人认识。现代生成式AI模型的参数量动辄数百亿、数千亿个，其计算架构普遍采用冯·诺依曼架构，即数据存储位置与运算核心分开，需要时再进行数据迁移[1]。( `, {7 P- ?) R2 b
( [9 D8 F# u& z) K3 c0 W6 c* n当需要搬运数以亿计的参数在运算核心与存储位置之间往返时，其消耗的能源和时间远超过数据运算本身，严重影响了整个模型的运算效率。这就是所谓的"冯·诺依曼瓶颈"或"内存墙"。因此，具备高带宽、能够在单位时间内存取大量数据的HBM成为了大型语言模型计算芯片的最佳解决方案。2 z4 n2 B* y5 ^8 h& z
& t# A* H- y- o; ^& I- K, \
; I) g1 o) @) C4 T! F0 THBM的技术优势
2 S# k) K: k7 _/ T0 J0 c3 x7 {0 H
HBM虽然没有突破冯·诺依曼架构的限制，但在很大程度上解决了传统DRAM（DDR、GDDR、LPDDR）在带宽、容量、功耗三方面难以兼顾的问题。记忆体带宽等于I/O速率（数据速率）乘以总通道宽度。
( ]! u/ ~0 R* h1 d l

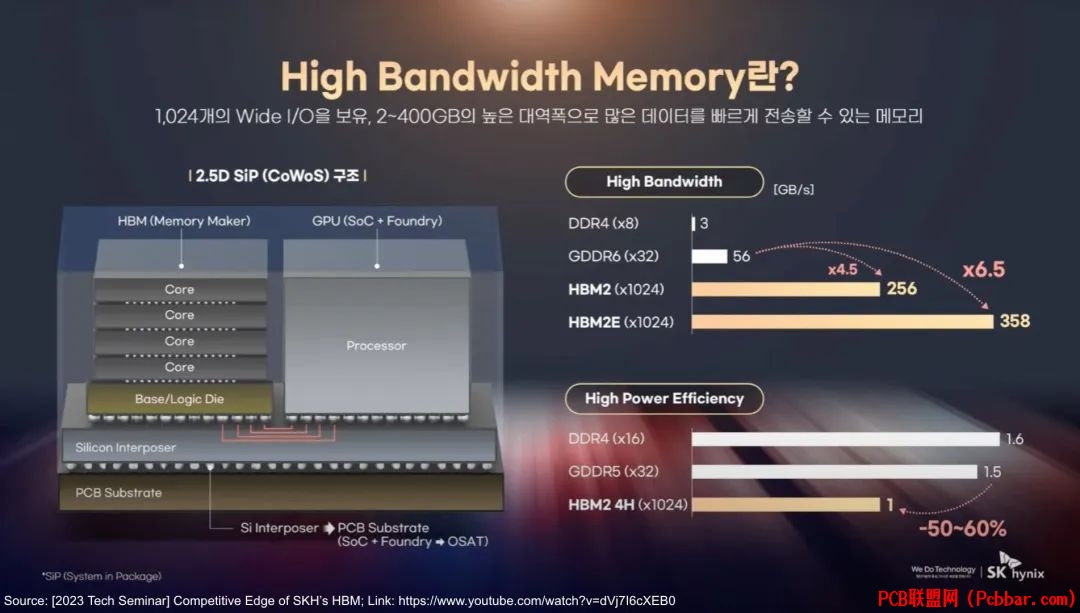

6 v: b$ k/ M: m& P6 Q4 {HBM采用TSV（穿硅孔）技术，直接在内存芯片上钻孔制成导线通道，并利用微凸块将多个die堆叠。这种方式显着增加了I/O数量，使得HBM3E之前的世代均具有1024位宽，远超传统内存32/64位的规格。同时，HBM通过2.5D封装（CoWoS）技术，将DRAM die与GPU封装在同一硅中介板上，大幅缩短了数据传输路径，有效降低了能源消耗。
: i: M" P& K& _, z3 d* G市场现状与未来发展) h, D P' D) X4 w: _
* U% t1 ^, j( |$ p0 W

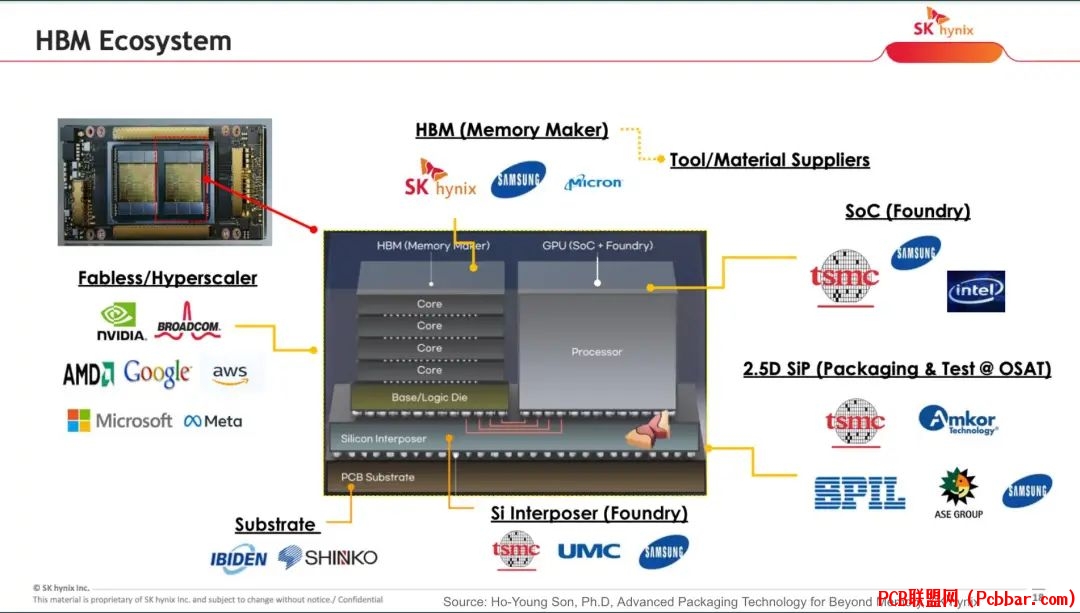

目前HBM市场格局主要由SK Hynix、Samsung和Micron三大厂商主导。SK Hynix占据50%市场份额，并成为NVIDIA H100的HBM3独家供应商；Samsung紧随其后，占据40%份额；而Micron则占据剩余10%的市场。
& u( {$ T. l; D: W" h- n9 B- o) F: T5 p, L, j) T* x* a

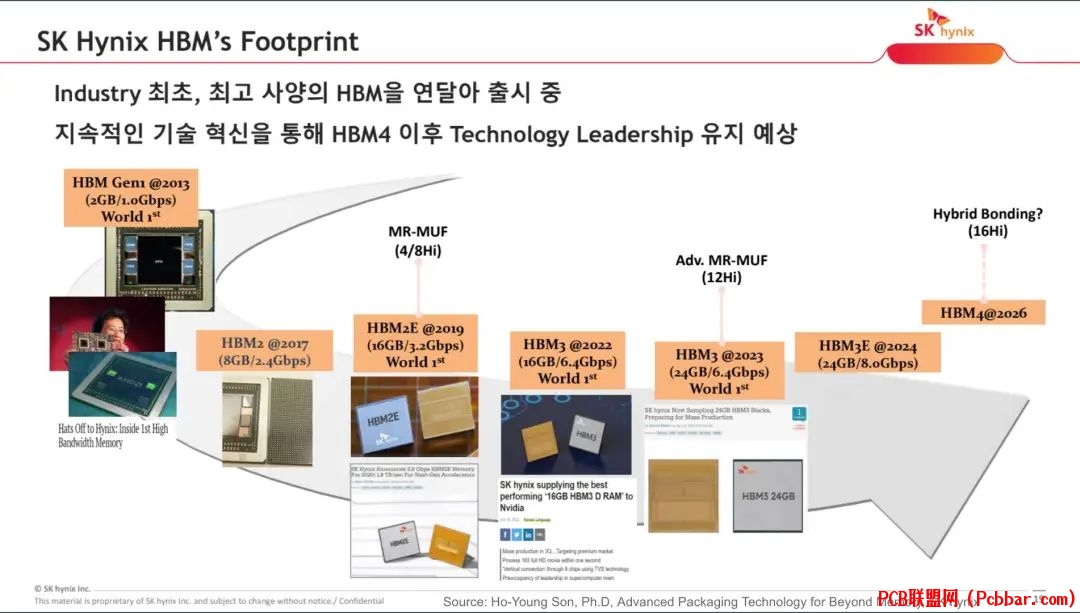

展望未来，2024年下半年HBM3E将逐步取代HBM3，而HBM4预计将在2026年推出，可能采用2048位通道宽度。技术创新方向包含提高TSV密度、改进键合凸块技术、探索扇出式封装以及整合光电子技术等多个方面。
0 I' j: s! i. O* g0 {
. _) } X$ D7 `. |( D3 w
?+ y: k: n5 O( t( y3 j
5 f R7 B. ?/ H1 G9 G
5 _2 A2 b9 m, g2 Z9 E技术挑战与未来展望9 Q" ^% F+ ~; H: p
/ u, s9 o4 k* \" T) u- _# T/ y9 m
随着大型语言模型参数量以约410x/2年的速度增长，当前HBM技术面临着散热问题、制程微缩的边际效应、晶圆产能限制以及成本居高不下等多重挑战。未来发展将主要聚焦于提升制程技术、改进die堆叠技术、创新硅片硬件架构以及发展特化型解决方案等方向。
