基于硅基光电子集成接收器的连续变量量子密钥分发系统实验研究

[复制链接]

1069

主题

1069

帖子

1万

积分

论坛法老

Rank: 6Rank: 6

积分
11284
发表于 2025-1-3 08:01:00 | 显示全部楼层 |阅读模式
引言# `; P/ i& A1 w
量子密钥分发(QKD)是基于量子物理原理的安全通信方法,用于在通信双方之间生成共享密钥。虽然离散变量QKD已经展现优势,但连续变量QKD(CV-QKD)在集成方面具有独特优势,主要因为不需要单光子探测器。本文介绍采用硅基光电子集成接收器的先进CV-QKD系统[1]。
" M! v) Z1 E+ ]9 ~- _' U3 C


# C7 |6 |- R  b# L: n
10 A% i8 j2 G4 ?$ p9 N7 F7 y
系统架构与组件
, f+ G8 N; J' ?; r) `) ~7 W  ^CV-QKD系统主要包含发射端(Alice)和接收端(Bob),通过量子信道连接。系统采用GG02协议的变体,使用相干态和光学单边带调制。
- [; P/ E/ Y9 Z% p$ Z/ `. L



) o8 Q" x1 L/ M: J' V图1:CV-QKD系统实验方案示意图,展示了以本地以太网实现的经典信道,以及用电子可变光衰减器(VOA)模拟的量子信道。
' I9 d5 l! I# X' l% R
3 t! L9 v. l' Q接收器平台包含在CEA/Leti制造的硅基光电子集成芯片,集成了以下关键组件:7 n/ P" F0 B# U' a' L3 V4 ~% U  N
  • 光栅耦合器用于光信号输入
  • 分光器用于信号混合
  • 可变光衰减器用于功率平衡
  • 锗光电二极管探测器
    : o) {, l) o) c# w7 v9 y/ M

    " ^4 b. Z7 ?" M& P" o% ]1 V! j


    4 e/ N+ n3 q$ k, K' e; U& M

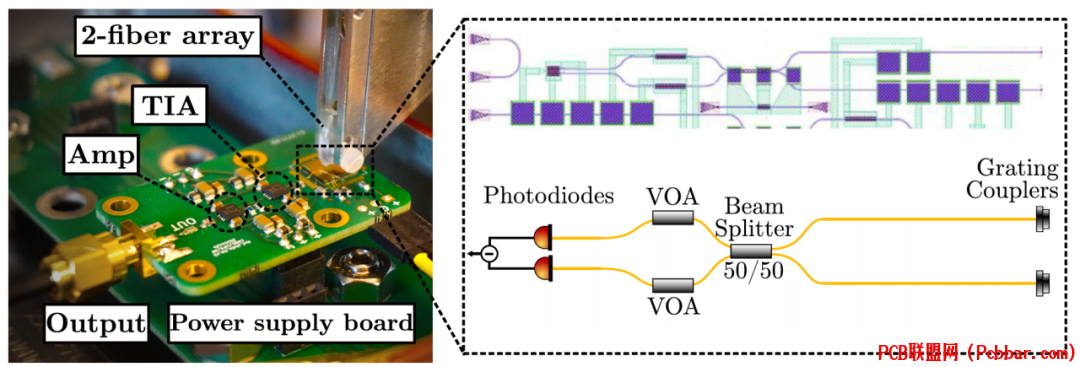

    图2:CV-QKD硅基光电子集成接收器平台,展示(a)带有焊线键合的光电子集成芯片实物和(b)包含光栅耦合器、分光器和光电二极管等关键组件的布局示意图。" X) d9 b. `& R

    3 a8 l; p+ a2 z2- i0 G: P3 v  S* g6 q
    信号处理与检测
    3 r9 L$ ?) S1 _3 S7 z3 ^) W数字信号处理(DSP)方案对系统性能起着关键作用。处理过程包括信号生成和检测的多个阶段。
    " |5 p# z& F7 {& ^7 z

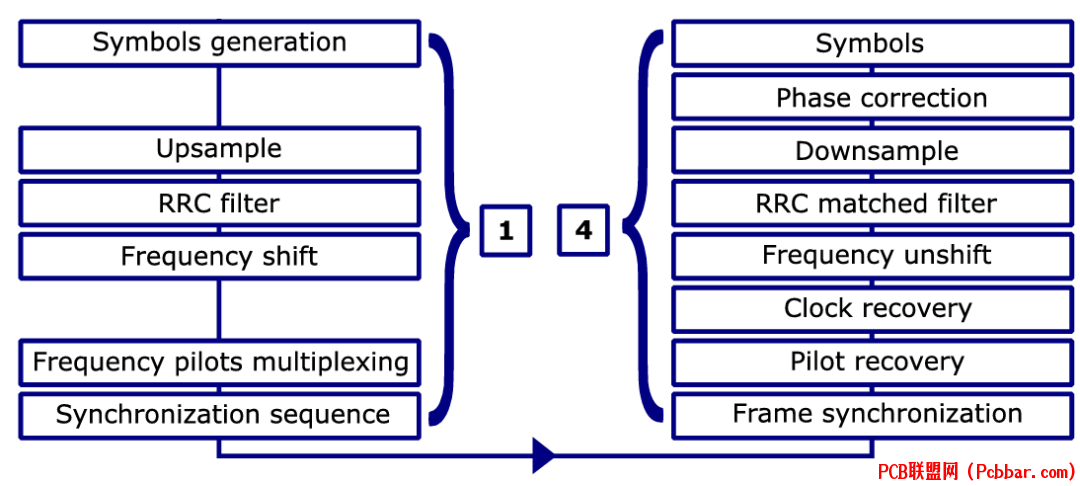

    ' v7 k1 L0 z0 T9 T图3:数字信号处理方案,展示从上到下的步骤1(Alice的DSP)和从下到上的步骤4(Bob的DSP),说明完整的信号处理工作流程。
    ( w5 b/ p# P( J/ T: ]& o) ]$ |6 W" W$ X, {: m& K; K$ S6 d
    系统实现了复杂的噪声处理和检测机制。接收器的噪声性能经过仔细表征以确保最佳运行。
    $ U, q- I( V. V$ ^  n



    8 {, Y8 R& F; g5 P图4:集成接收器的噪声性能,比较了模拟和测量的电子噪声,展示接收器的性能和局限性。
    ' A0 ]4 m) L7 U* P: ^
    ( r( P6 F( [. I  Q1 U0 s% H3; F' T6 d: {7 U9 x, [
    性能特征  D; A: n1 y0 C6 {9 _
    系统性能通过多个参数进行评估:. e" g5 z" q: z
    " X! V+ i2 w0 F$ p% |9 J$ f
    a. 信号检测和分析:
    7 v! c" R2 d9 v, b7 f% j


    5 ^; A: V% V/ F+ M7 D9 {
    图5:接收序列的功率谱密度,显示了量子数据、导频音和噪声分量在频谱上的分布。
    ! ]* y' i! V+ B9 b- p" f% B' B% ?
    0 M; Y5 D; X7 `6 }2 O- ib. 长期性能:
    * j% ?( {7 h% n" j* V" U: y" q9 \



    ' H5 ~  K4 T; G8 N, D, v4 n


    ! ]; F- `6 D5 W) \- I/ d

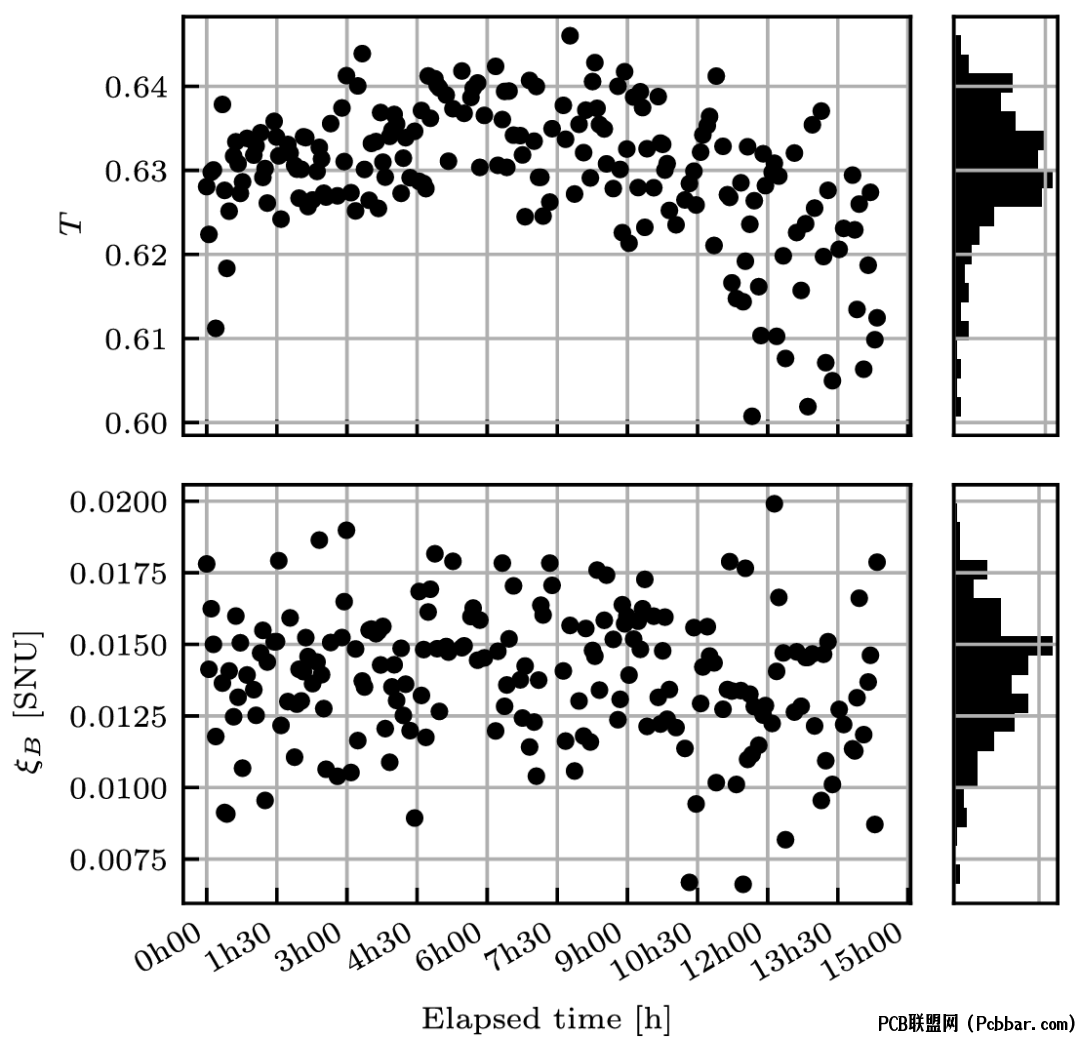

    图6:在不同距离(10公里和23公里)下的超额噪声测量,显示系统稳定性和性能。
    5 e8 h- t: A  N5 J6 U2 {
    % r" |; b5 K3 N  s1 b) [* [c. 密钥率分析:: A. s& x) m7 c- C* P, w/ d

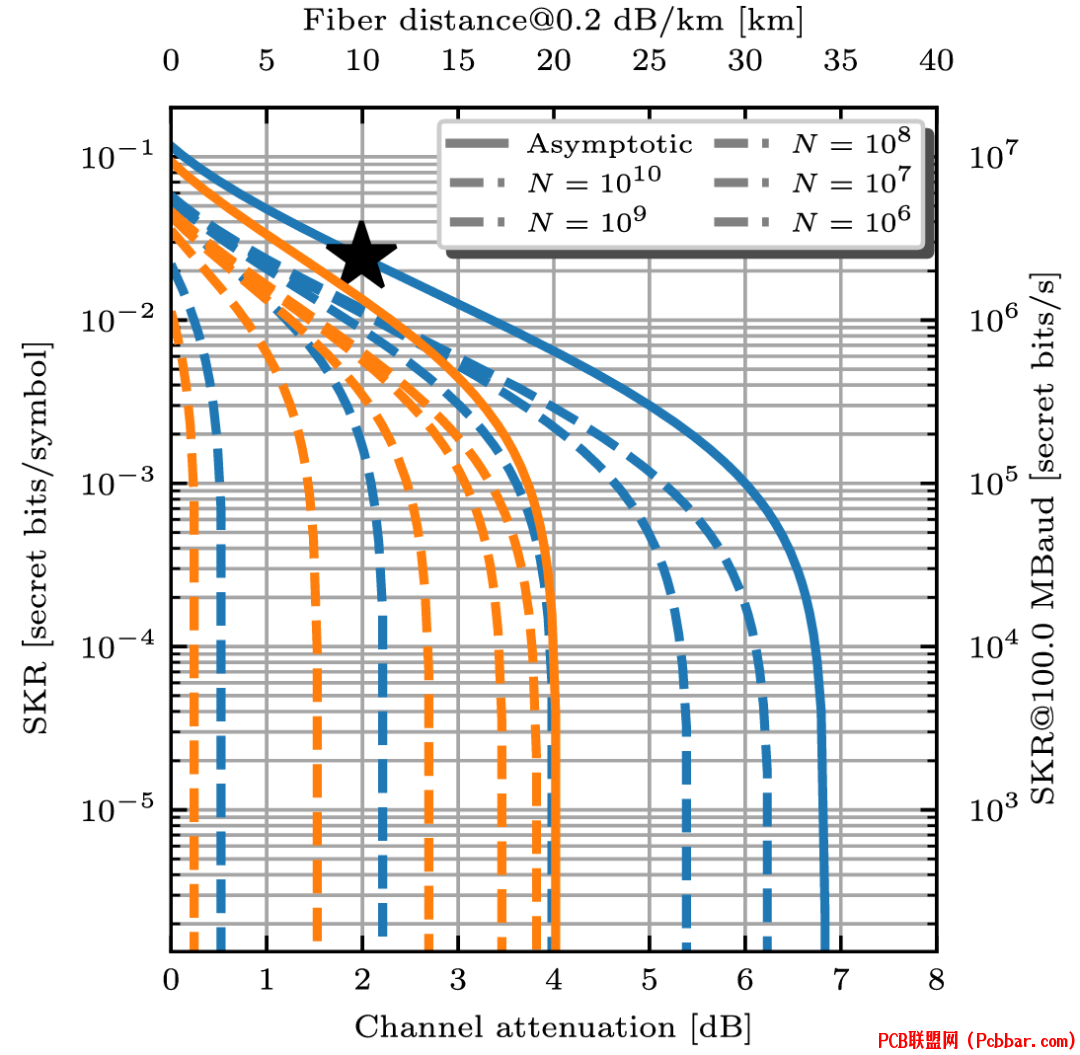

    % n: K$ }' `- B1 L" O( G图7:密钥生成率估算,显示不同实验条件和距离下的性能曲线。2 }3 j$ D3 w, c  W; R; _' a% j- w7 Y+ s

    5 z1 n% U8 R3 C3 ]% ^5 r4
    2 t. N' L7 |9 p; T+ w, ?技术实现细节- g/ L' d4 W, |' b8 H  B; @) @
    接收器的实现需要仔细考虑各种技术参数。系统以100 MBaud的速率运行,采用125 MHz的频率偏移。190 MHz和200 MHz的两个导频音用于同步和相位恢复。
    ( k, J& U# ~; s6 r/ M
    / H+ z4 c2 U+ T9 H# L( X& d平衡光电探测器的特性通过精确的电压偏置优化。在0.5V反向偏置下运行,确保通过保持低暗电流同时最大化光电流响应来获得最佳性能。/ w5 ~" o, D' V  X5 y! H
    7 e" R8 r+ y  r9 h1 F
    放大链路包含跨阻和电压放大器,精心设计以在最小化噪声引入的同时维持信号完整性。线路实现约150 MHz的带宽,在较低频率下清晰度超过10 dB。3 y: H3 O& w: M
    , T, y4 n4 Q6 S+ X" f' W/ d- o
    5
    : B1 M" z3 [) B; r性能结果
    7 N4 Q' N, C9 B( S: `系统展示了出色的性能指标:
    $ e3 Q3 i* ^/ m+ P
  • 10公里距离下的渐近密钥率达2.4 Mbit/s
  • 可在23公里距离下运行,密钥率为220 kbit/s
  • 最佳耦合时系统效率约26%
  • 清晰度在1 MHz时为26 dB,在300 MHz时降至6 dB* ?. {9 l8 ^+ a% ~5 P$ P/ R
    2 D. |7 c; n6 D  j. f
    主要挑战包括影响耦合效率的机械稳定性和高频下的电子噪声。与其他集成方案相比,该系统性能优异,通过改进封装和电子设计还有进一步优化的空间。: n$ q2 F8 z, U& {+ k/ }' u; {
    ) q2 W. {7 a6 E( ^# j% }
    6
    ' y2 |$ q5 f5 J( ?7 m结论
    ) T8 \$ P7 c2 J5 t硅基光电子集成接收器在CV-QKD实现方面取得重要进展。性能表明光电子集成方案在量子密码学应用中的可行性。通过改进光学封装、电子集成和数字信号处理,系统性能和可靠性还可进一步提升。
    - P: w+ k" B: I
    . y, d1 F: u7 g8 o; j& e) N: Y% e" Z实验结果为开发实用、商业可行的量子密码系统建立了基础。指明了实现小型化、经济高效的量子通信解决方案的方向,适用于城市规模的安全通信网络。
    3 f0 x/ }! ^7 W. s1 b参考文献4 G" R- Q/ t# p' W2 O* J, O

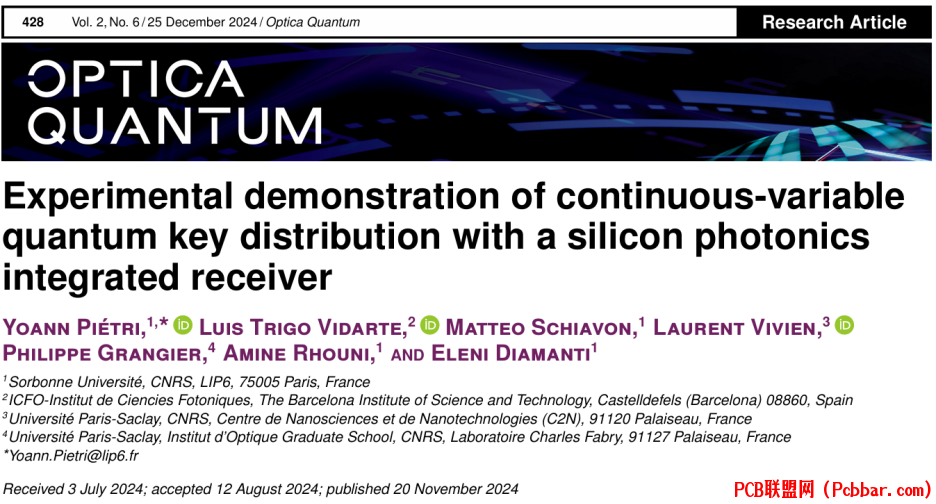

    [1] Y. Piétri, L. Trigo Vidarte, M. Schiavon, L. Vivien, P. Grangier, A. Rhouni, and E. Diamanti, "Experimental demonstration of continuous-variable quantum key distribution with a silicon photonics integrated receiver," Optica Quantum, vol. 2, no. 6, pp. 428-437, Dec. 2024.2 j+ x8 j9 U/ D2 k
    END
    ) w0 }  s. w- j( M% e# T% I% o6 M* R) @# p" t6 M
