引言
; i5 u6 Y# x$ n% C( z: u% ?/ z陀螺仪作为测量角速度的惯性传感器,在现代工业中扮演着关键角色。从航空航天到消费电子,从医疗设备到自动驾驶汽车,陀螺仪的应用范围持续扩大。现代陀螺仪技术主要基于两种物理效应:科里奥利效应和萨格纳克效应。科里奥利效应在外部旋转时产生机械共振模式间的能量耦合,而萨格纳克效应则在旋转系统中产生对向传播光束的相位差。
8 p) z" K9 @' I0 j: |
2 a; E$ _6 q% Z4 s( ]8 u市场对微型化高性能陀螺仪的需求日益增长。特别是在导航级应用中,业界追求将体积控制在100立方厘米以下的惯性测量单元,同时保持较低的重量和功耗指标。这种小型化趋势正推动着新一代导航系统的研发[1]。' b I& v, l1 S1 J
0 X( b8 i' I' H/ s

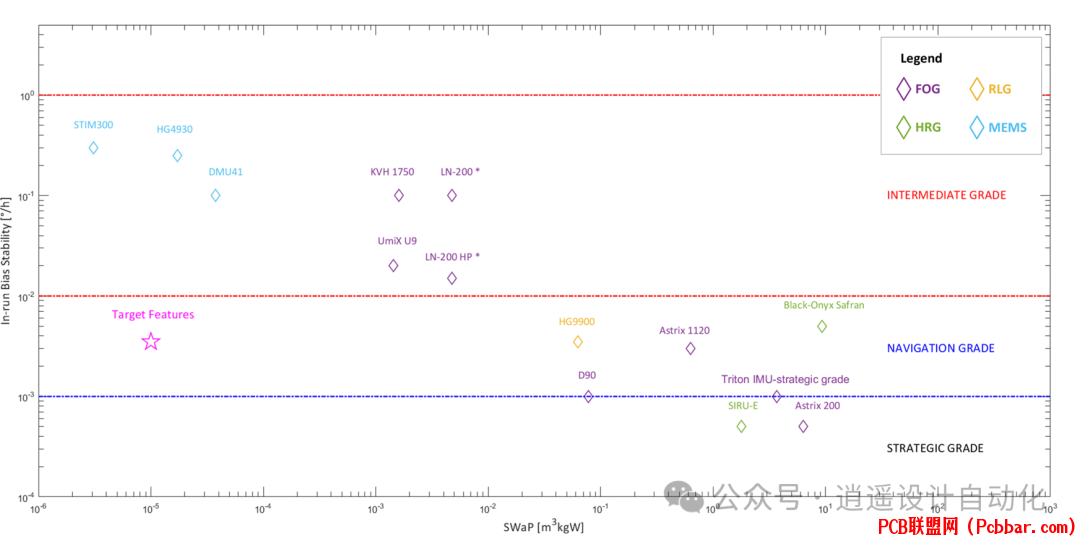

图1:市场现有陀螺仪性能分布图,展示运行偏差稳定性与IMU/INS的尺寸、重量、功耗关系。标注星号处为微型化导航级陀螺仪的目标参数。
: J5 g9 {! w+ y9 D: O/ H) H1 ]8 p6 a ]2 m# \, U( |, @2 G }
工作原理7 E" w, n( M" i& P6 U
萨格纳克效应构成了干涉式光学陀螺仪的核心原理。当光在旋转系统中沿闭合路径双向传播时,旋转会导致两个方向的光程差异:同向传播光程增加(+ΔS),反向传播光程减少(-ΔS)。这种光程差最终转化为可测量的相位差,其大小与系统的旋转角速度和光路包围面积直接相关。 k( ~) I. m; V! o. R8 E# s! N

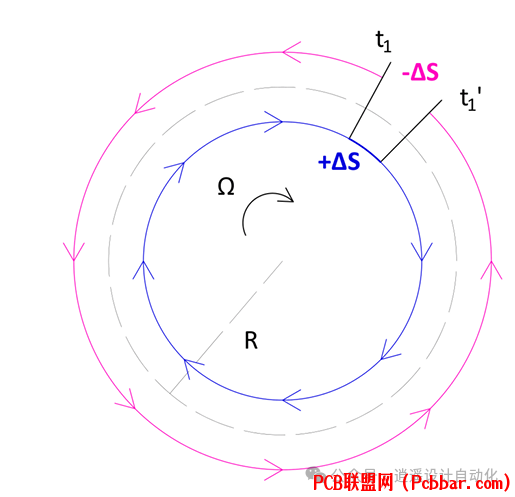

# e3 Q4 S8 U; i- C. Y图2:旋转系统中光程变化示意图,清晰展示了同向和反向传播光束受旋转影响的路径变化。
) U+ D4 E+ F* |$ }% M: h6 v- u! }3 X% ^1 ^' J# R' I8 {3 M
一个完整的干涉式光学陀螺仪系统需要多个精密光学组件协同工作。系统采用宽带光源以降低相干噪声,通过光耦合器实现光路的互易性配置。偏振器确保光波相位的均匀性,分光器将光分为两束进行对向传播。相位调制器用于信号调制和解调,最终由光电探测器接收干涉信号并转换为电信号进行处理。
$ j$ {4 M! G+ W$ W \4 } ^
) x* R. {: E: m0 _, j8 ?! o

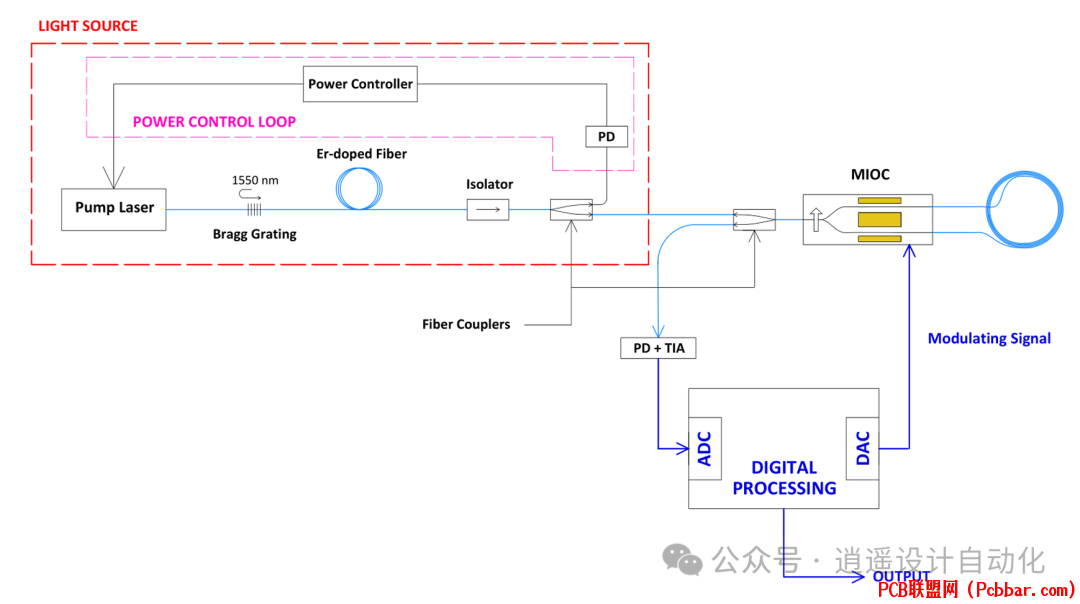

( m u/ x/ E- e8 J. ?图3:光纤陀螺仪的系统架构,包括从光学元件到电子处理单元的完整信号链路。
% t$ ~! a) W, e# b2 w( _
* d' f, ?6 {4 d. t3 c0 [: h噪声来源与抑制机制
5 Q. z: b* O* ^7 f" I+ j2 s; O0 V干涉式光学陀螺仪的性能受多种噪声源影响。光电探测器产生的散粒噪声是基础性的量子噪声,这种噪声与接收到的光功率直接相关。系统中的偏振耦合会引入额外的相位噪声,特别是在光纤弯曲或受到机械应力时更为明显。瑞利背向散射源于光纤材料的微观不均匀性,会造成信号串扰。
- H W9 Q$ S( x/ Y1 E8 T# U
' J1 G7 h( q' m温度梯度引起的Shupe效应对系统稳定性构成重大挑战。温度变化导致光纤折射率和物理长度改变,进而影响测量精度。克尔效应则源于光纤的非线性特性,在高功率下表现显著。外部磁场通过法拉第效应影响光的传播特性,而光源的波长漂移也会引入测量误差。4 ~3 k {/ o5 p1 C) Z8 ^
4 F1 k) S. a5 D& _) [1 m" p图4:干涉信号特性曲线,展示光功率与相位差的定量关系,对理解系统性能很重要。
& G3 [2 s6 R" T. M5 G# @& g9 \) S1 ?" d7 H3 X, o7 |9 B. L1 r4 l
; q& n& C' j+ [5 i4 q, O
图5:开环与闭环系统配置的信号对比,说明了不同工作模式下的信号处理方式。
; O3 g. U' E8 T5 }& u9 Y9 b) v0 M! A( ~+ t* y
微型化技术路线
1 o0 y% k+ B' v) h* b! L& a# w. b; _. {光纤线圈优化/ q+ s7 F) [ M; W' w6 z
光纤线圈的设计需要在多个技术参数间取得平衡。保偏光纤的选择对系统性能有决定性影响,现代保偏光纤采用多种应力诱导结构实现高双折射特性。正确的线圈绕制方式可以有效抑制Shupe效应,常用的四极绕制和八极绕制技术能显著提升温度稳定性。$ B' P4 v- _1 u' O9 [6 e

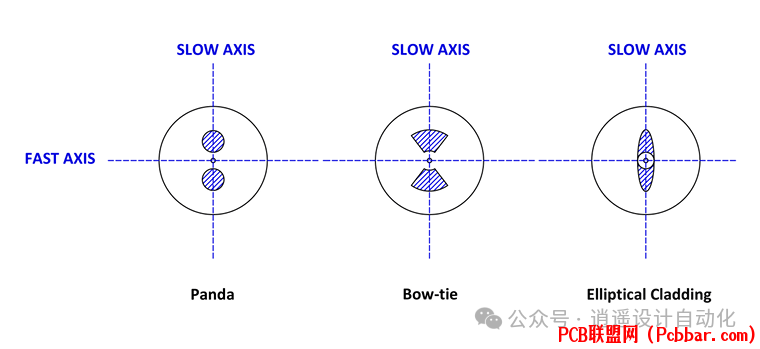

: f2 {. c$ \& a图6:各类高双折射保偏光纤的横截面结构,展示不同应力诱导机制。( P, E" e0 N3 g2 @6 T* }
5 n4 J1 x9 j; s( g0 {" o8 q* k! i

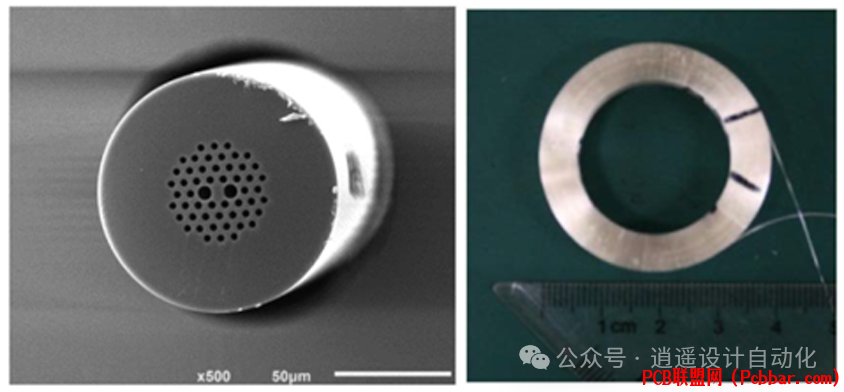

* _; b9 S7 L* x图7:新型光子晶体光纤的结构特征及其在陀螺仪中的实际应用。* V! H2 l% }$ m* l5 C* r7 k
& {' H. h7 \7 A) Q8 ~# _光电子集成技术- I9 F. D% P4 ?; C' |6 W
光电子集成技术为陀螺仪微型化提供了新的解决方案。多芯光纤技术通过在单根光纤中集成多个光波导,大幅减小了系统体积。硅基光电子平台能够在芯片尺度上实现复杂的光学功能,包括分光、调制和探测等。9 _+ U) v1 h- ~8 |
# L1 o1 N' H$ g. }

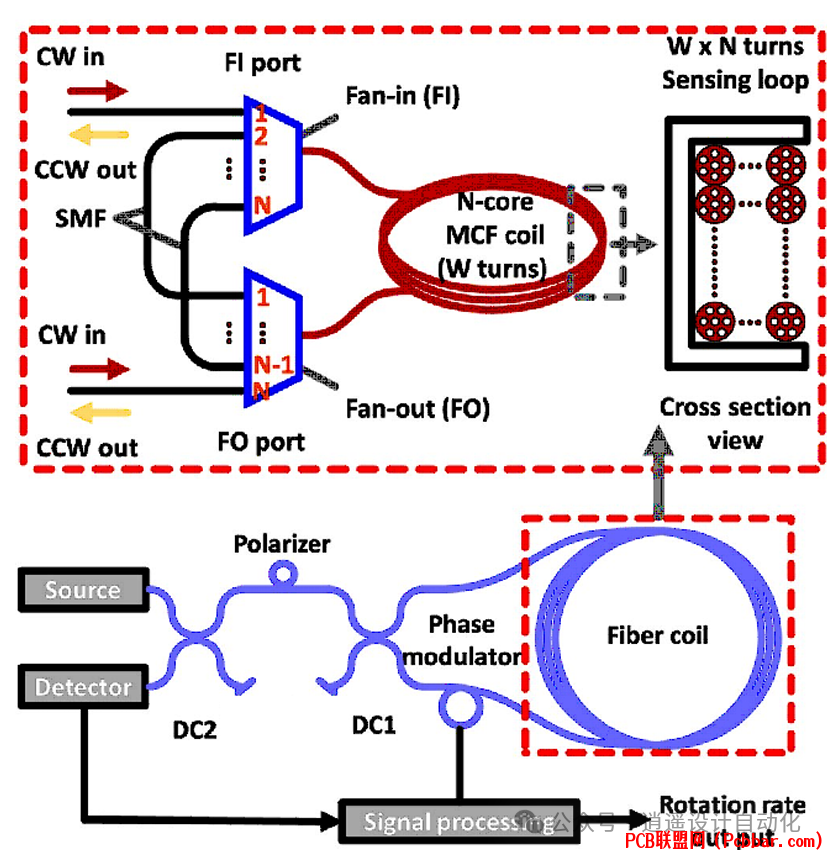

图8:多芯光纤系统架构,包括光信号的扇入扇出结构设计。, M9 e, D; T! j( h& Z$ `% r5 \. K
: K& _7 u( l4 f! c. m( W% w

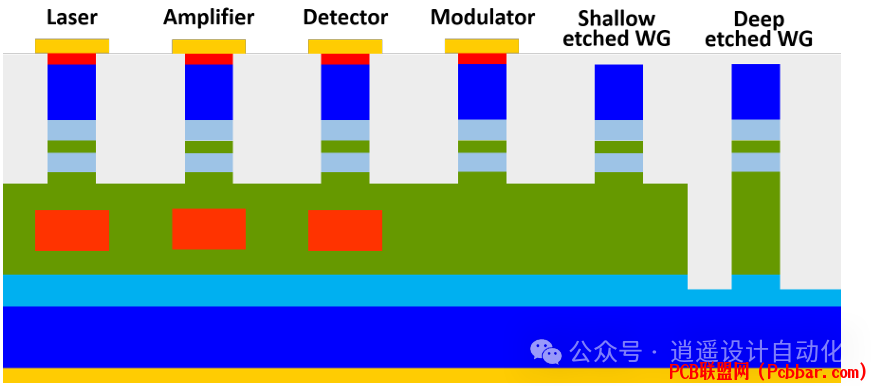

; J) f- i; {- s图9:InP基光电子集成平台的结构示意,展示了各功能单元的集成方案。$ y* s* O- c. N/ V$ @3 j1 h
+ C- b& Z* G8 m6 s$ k
技术发展趋势9 F2 A% a' \/ B9 Q+ J3 V
芯片级布里渊激光陀螺仪代表了微型化的最新进展。这种设计通过将激光器、光学谐振腔和检测系统集成在单个芯片上,实现了超小型化。性能评估显示,这类器件在保持小型化的同时,仍能达到较高的测量精度。/ Z! g% k: y0 D5 j& l

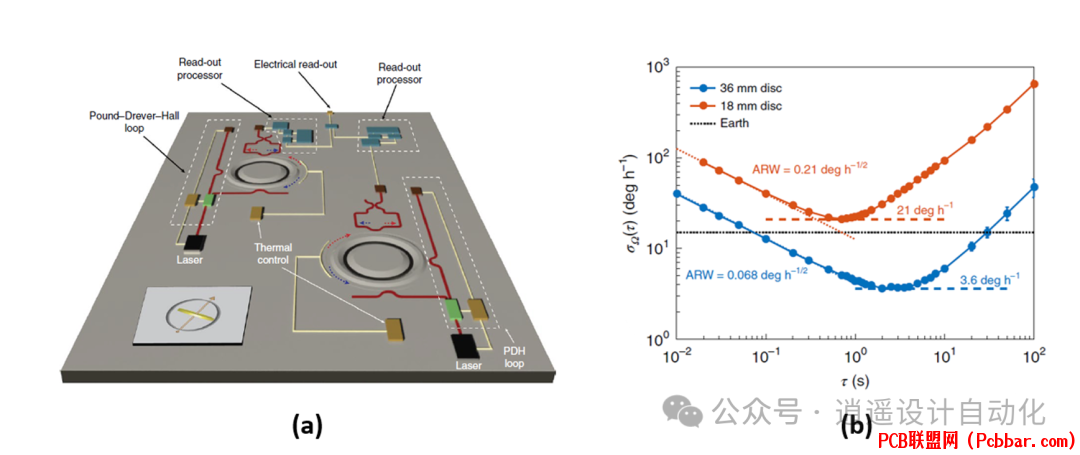

* z- d5 e6 w+ m+ g% ]6 I图10:芯片级布里渊激光陀螺仪的结构设计和性能数据,包括详细的艾伦方差分析。
9 `# Y3 N) } f9 X5 R; J* u( T/ l# @5 {& H3 M8 O$ M
光电子和电子器件的深度集成是未来发展的重点方向。这种集成不仅能减小系统体积,还能提高信号处理效率,降低功耗。随着制造工艺的进步,集成化陀螺仪将在自主导航、航天器姿态控制等领域发挥更大作用。" i" t7 k+ c6 }7 E4 B4 p' y
