对于电子工程师而言，在设计电路时，需要用到各种各样的电子元件，而要创建原理图，我们需要这些电子元件对应的原理图符号，要进行pcb设计，我们还需要对应的PCB封装，而手动创建原理图符号和PCB封装是件极其痛苦的事情（至少老wu是会尽量避免手动创建啦


），我们需要小心翼翼地核对Datasheet里给出的关键数据，稍有不慎就会导致封装与实际元件不匹配的情况。为了解决这些建库的痛点，Cadence 公司推出了 orcad Library Builder  这款功能强大的原理图库和PCB 封装库创建工具，可以帮助我们快速地创建所需的元件库，提高设计效率和质量。
Orcad Library Builder 的软件特点

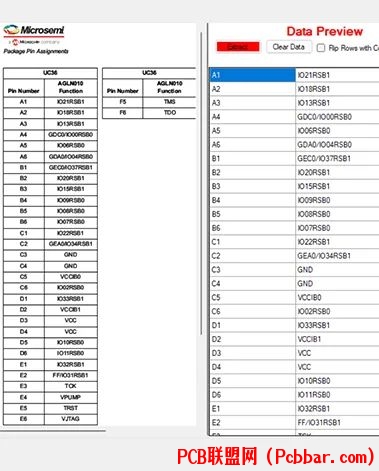

高级 PDF 提取功能


Orcad Library Builder 具备独特的 PDF 提取技术，能够快速且高效地捕获与转换数据。凭借这一先进的 PDF 提取能力，我们可以直接从 PDF 文件中快速导入 BGA 引脚图、SOIC 原理图以及复杂的表格信息，并将其导入到 OrCAD Library Builder 中，从而迅速开启元件模型的创建工作，把由于人工录入导致的错误降至最低，并可节省大量时间与精力，以往面对 PDF 资料中的关键元件信息，需要逐字逐句、逐个数据地手动录入，不仅效率低下，还极易出错。如今借助该功能，只需简单几步操作，就能精准地将 PDF 里丰富的元件细节转化为可用的设计资源。

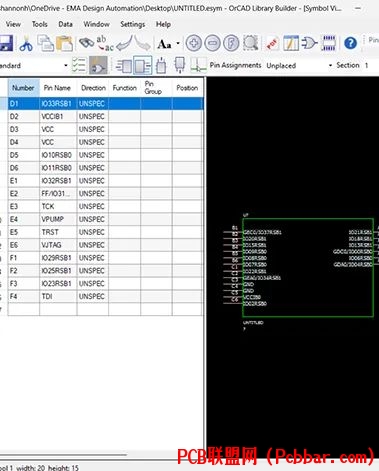

高效的原理图符号创建


OrCAD Library Builder 拥有一系列特性，可大幅加快原理图符号创建流程。用户能够便捷地从元件数据手册中快速提取规格信息，同时高效地对这些数据进行整理与核查。一旦数据通过验证，软件便能自动为原理图符号分配引脚，使用者还可以通过交互操作，将引脚拖放到所需的位置，并且依据用户自定义的特征，智能拆分大型符号，以此快速生成所需的原理图符号。
这一过程极大地简化了传统的原理图符号创建方式。过去，工程师们要耗费大量时间研读数据手册，手动记录引脚信息，再小心翼翼地绘制符号、排布引脚，过程繁琐且易出错。如今有了这款软件，从提取数据到原理图符号成型，一气呵成。例如在处理复杂的芯片符号时，软件依据芯片功能模块划分等自定义条件，自动 “切割” 符号，让各部分清晰明了，既保证了准确性，又提升了创建速度，为电路设计前期的原理图绘制工作注入强大动力，助力电子工程师们更高效地开启项目。
加速的 PCB 封装创建


OrCAD Library Builder 采用基于模板的方法来创建封装，内置了包括BGA、CHIP、CHIPARRAY、DIP、LCC、LGA、PLCC、QFN、QFP、SOJ、SOP等丰富的封装模板，我们只需在对应的模板列表中进行选择。PCB 封装和焊盘图形会依据 IPC-7351 标准自动生成。
在过去，如果采用手动创建封装的方式，必须依据数据手册，计算焊盘大小与间距，过程冗长且对工程师的专业素养要求极高，稍有不慎就会导致封装与实际元件不匹配，影响后续 PCB 板的焊接与性能。如今借助该软件，面对常见的封装类型，一键选定模板，瞬间生成符合标准的封装雏形；遇到特殊元件，利用计算器驱动的 GUI，精准输入尺寸，轻松定制专属封装。

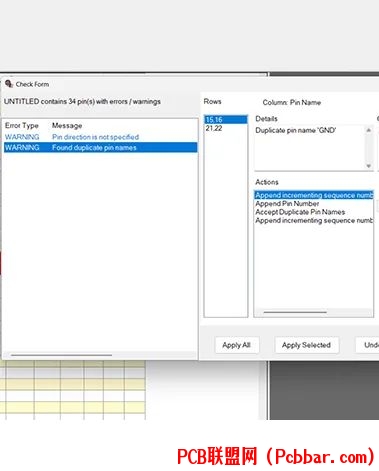

自动化元件验证检查


通过全面的检查和验证工具消除库元件错误。OrCAD Library Builder 中包含的自动化元件验证检查功能，在模型创建过程中减少了手动操作，最大限度地降低了人为错误的可能性，并通过符号与封装之间的交叉探测集成，提高了验证的准确性，从而实现高效的元件审查。
直观的图形用户界面 (GUI)


OrCAD Library Builder 的直观GUI为编辑原理图符号和PCB封装提供了一个易于使用的环境。用户可以轻松调整焊盘、引脚、尺寸等参数，并在封装模型中直接查看参数变化的效果。

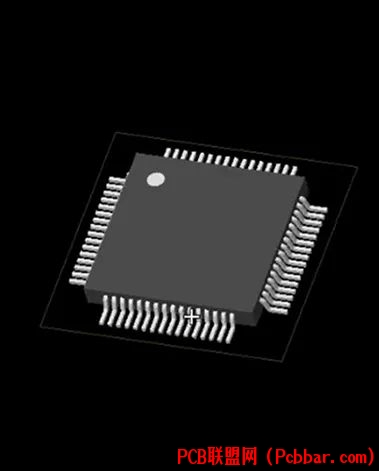

3D模型生成


使用 OrCAD Library Builder 中的3D模型生成器，可根据封装的精确尺寸动态生成3D模型。这能够在ECAD或MCAD设计环境中快速且准确地进行3D分析，帮助设计人员确保PCB组件的正确安装和间隙设计。
如何下载 OrCAD Library Builder 24.1

为方便维护管理，老wu将所分享的 Cadence 家的软件都汇总到了一个页面中，有需要安装包的同学请访问链接：
https://www.mr-wu.cn/cadence-orcad-allegro-resource-downloads/
在该页面中的「OrCAD Library Builder 相关的下载地址」部分有贴出最新的网盘地址链接。
OrCAD Library Builder 24.1 手动安装，然后用网盘里的「破解工具」文件夹内的 CadenceLicensePatcherWin 工具破解激活即可。


Directory里浏览指向OrCAD Library Builder安装后的目标路径，老wu这里为D:\Cadence\LibraryBuilder_24.1，以您电脑上实际的安装情况为准，然后点击右下角的Patch按钮进行破解，等待界面中出现OK字符即可。
ps：该工具会被杀毒软件误杀，建议操作时先暂时禁用安全防护软件。
祝顺利
