什么是N型连接器？

硬件笔记本


N型连接器是一种常用的射频同轴连接器，N型连接器（Type N connector）为螺纹连接，可旋转锁定。它是第一批能够用于传输微波频率信号的连接器之一，由贝尔实验室的Paul Neill发明，并以Neill的首字母命名。
8 g! {8 c5 z, nN型连接器支持的特性阻抗有50Ω和75Ω两种，频率范围可达0至11GHz，有些型号甚至能够达到18GHz。
8 J" L) q! {& v+ LN型连接器广泛应用于电信基础设施、无线网络系统等。它们在手机信号塔、天线等设备中实现设备间的无缝数据传输，提供稳定的链路，确保通信。
- Y( d: X- O9 R, q4 m№1

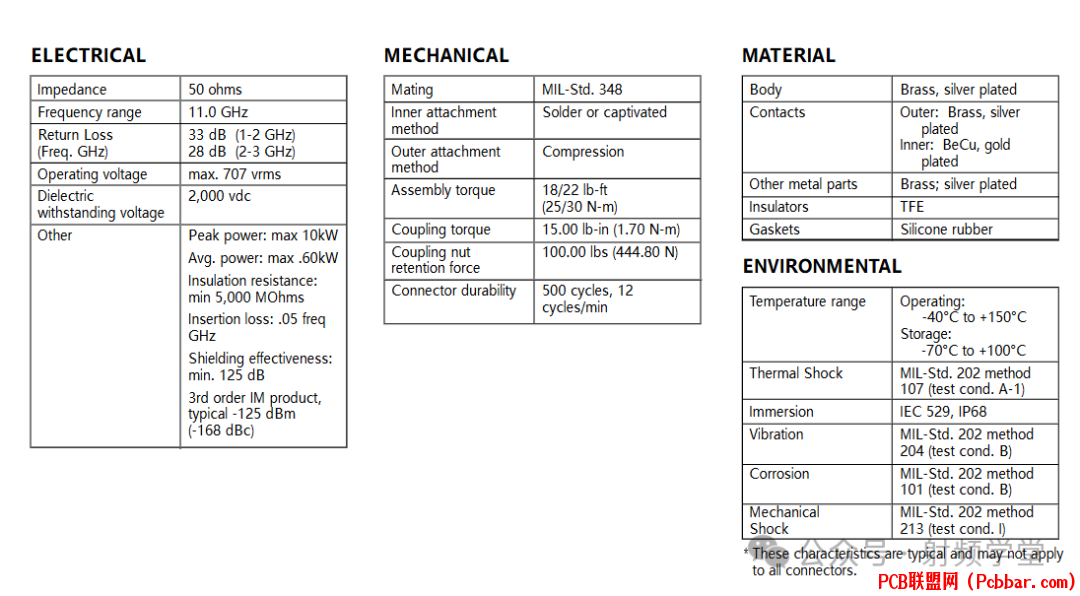

N型连接器的典型技术规格

频率：高达 11 GHz （某些 N 型连接器也可以在高达 18 GHz 的范围内工作） 1 \. k2 @8 ?2 \( d2 c% T阻抗：50 & 75欧姆 5 Q1 G3 g( q. M2 g  i4 @VSWR：1.30：1 典型值（高达 11 GHz） & ]  }, \% i) h. z屏蔽效果： 6 T+ b2 G, F1 _  M介电耐压：3000 VRMS 温度：-55°C 至 +165°C 4 C8 W! X: L  c6 a" h

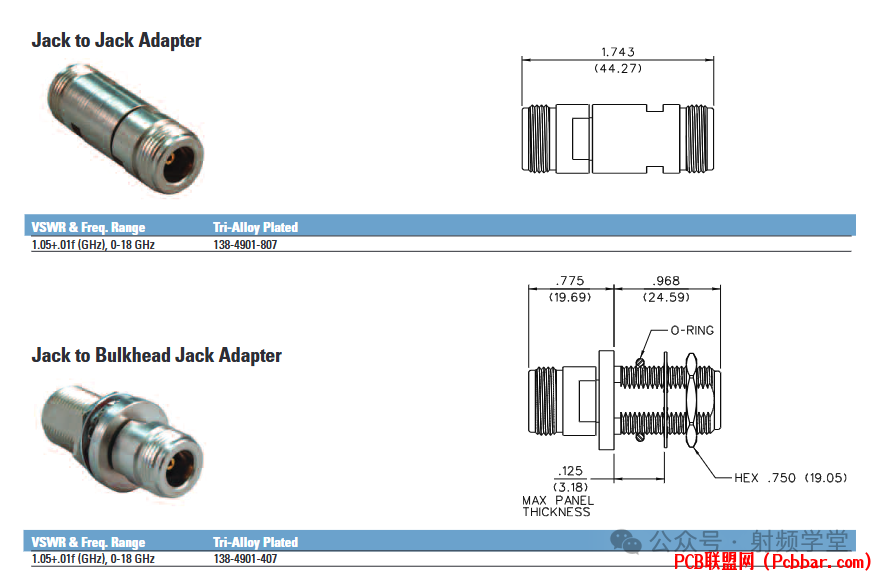

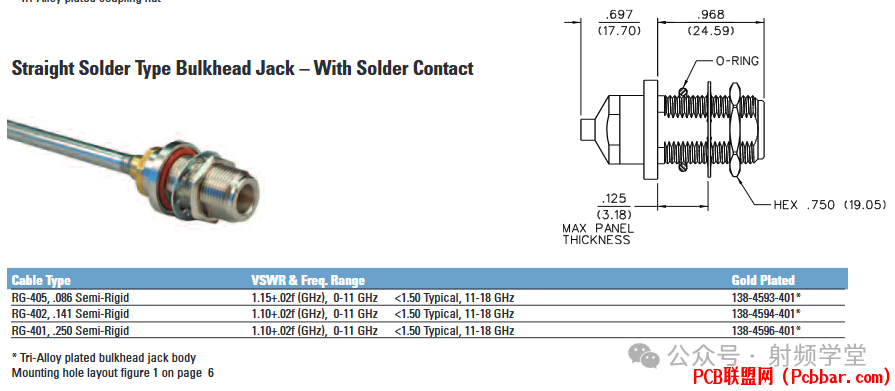

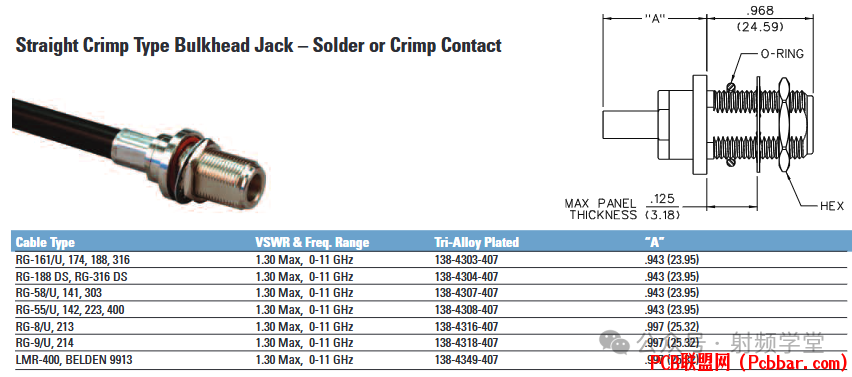

- l9 }! I; f& A5 C- X. B$ I1 C下图是来自于安费诺N型连接器datasheet


$ @/ A5 y7 q7 ]№2

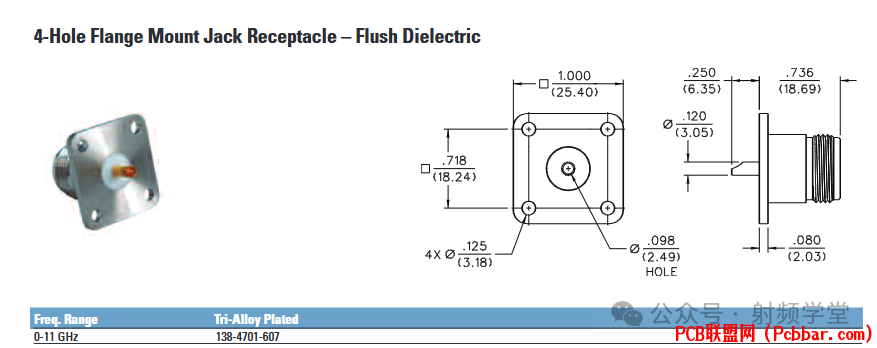

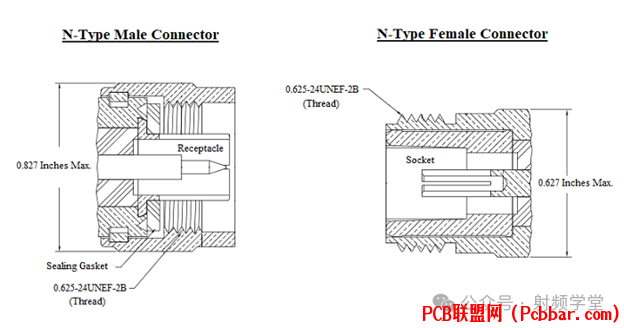

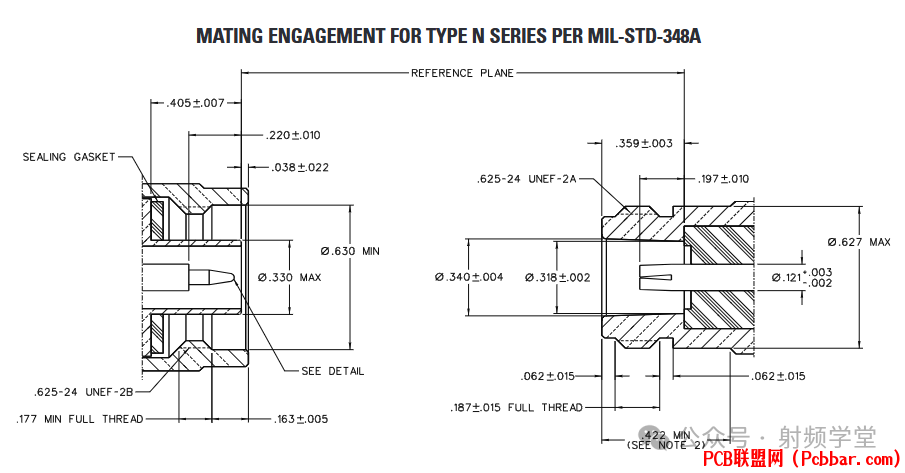

N型连接器标准尺寸
5 {# Z! q, {+ C* B/ t& ^) |4 yN型连接器的标准尺寸是根据国际电工委员会（IEC）和美国电气和电子工程师协会（IEEE）标准制定的。例如，N型50欧姆插头（male）直径约11.68mm，长度约35.05mm；N型50欧姆插座（female）直径约11.68mm，长度约27.4mm。
/ d9 @- k' \# G. s( d  j


$ M5 c# f6 q/ ?! C
2 p. \8 ]5 O" d# L( G* L0 z; x

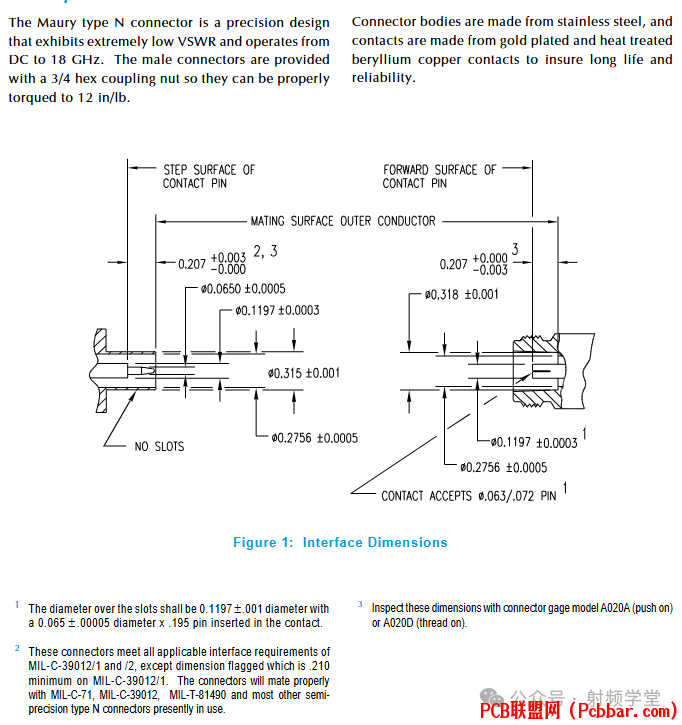

2 P" l# k" c6 j' T/ u" L精密N型连接器的工作频率可以达到18GHz，性能更为优异，下图给出了精密N型连接器的尺寸图
; K/ P+ i" I2 o


% i7 G, Y7 m: A4 ]1 |3 D# K
0 p# Q+ C1 M" M$ g7 E0 z№3
N型连接器标准力矩
使用N型连接器时，正确的扭力扭矩是非常重要的。例如，N型50欧姆插头（male）的标准扭力为10~15N·m，而插座（female）为2.2~2.8N·m。
. n/ s& f2 O3 _0 V- e# N) W№4
, E" d- k9 E% f0 E. @' L不同类型的N型连接器的
7 |% ]5 x- d' b- }


: J. [& r1 b' G) p1 H5 S
( K1 _- {/ v9 K  n


, b, w2 k+ Y9 V( Y: m
$ W' e! r8 [9 q: O3 _


1 ?1 o% ~! ~. j8 F


3 g& u, R5 |' @, w


3 p6 l8 i1 f1 f) ^8 c! R1 s1 R


+ D% H9 G& G0 t- J2 z
) `% [& s7 \3 y( O


) |9 u# T* }) _  J


% O2 i0 k& ?; z+ X№5
! f$ o: _8 Y. ~' v小结
- |4 C& {" I  WN型连接器具有低信号损耗，设计最大限度地减少了信号衰减，保持数据传输准确和清晰。此功能在高频应用中特别有利。此外，N型连接器具有良好的屏蔽性能，可以防止外部电磁干扰对信号的干扰，保证信号质量。
综上所述，N型连接器因其高可靠性、优良的电气性能以及广泛的应用范围，在射频和微波领域中占有重要地位。
