2025年1月10日，由上海工研院（SITRI）与逍遥科技联合举办的硅光PDK线上培训会议圆满落幕。本次培训围绕SITRI最新完成的硅光PDK以及紧凑模型展开，吸引了来自高校、科研院所及企业的众多硅光领域设计工程师参与。( @- f2 W. _& C* J, q& p7 n& V9 k
培训
. R$ t7 H$ T% H$ y精彩回顾( u+ q) I# ~* n
% u& m. v, F* i/ {
7 t, b- t' }; m. d7 d2 z8 y. |
6 p5 Z& l2 x8 l+ d2 Q

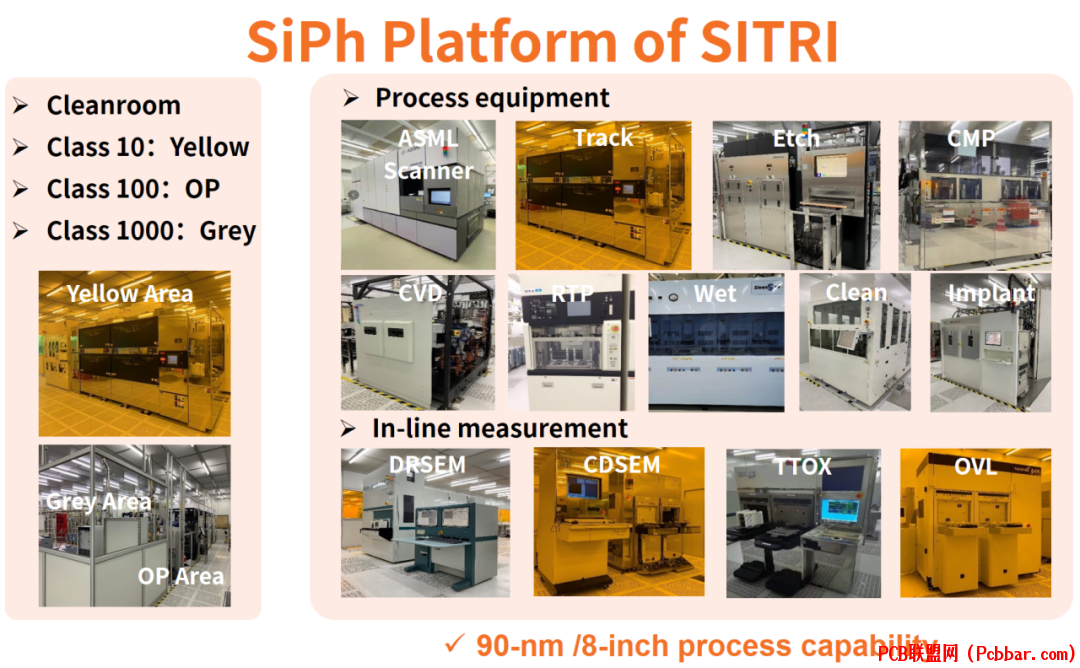

上海工研院赵明月首先详细介绍了SITRI硅光流片平台的最新工艺进展，重点阐述了基于90nm SOI和180nm SiN两大工艺平台的PDK特性，详细介绍了工艺平台的器件性能指标，包括波导损耗、光栅耦合器、MMI等关键器件的性能参数，展示了优异的工艺水平，体现了平台优秀的工艺能力。' c0 e) O, }4 p8 m D6 B
& Q; x) O! I0 \ h1 f9 g6 Z3 C
在实操环节，逍遥科技韩雨辉展示了基于PIC Studio平台的PDK使用方法。从PhotoCAD代码设计到ASDL原理图转版图，通过实际案例演示了完整的设计流程。特别是在智能化布线控制、器件参数化设计等方面进行了细致讲解，帮助参会者更好地理解PDK的实际应用。- I! y, w' _( y- w2 `+ v
- z- ^# W9 D$ p1 R, `+ P. T逍遥科技黎超则针对仿真验证环节进行了详细讲解，展示了如何利用pSim Plus片上链路以及系统仿真工具进行时域和频域仿真，帮助用户更好地理解和应用紧凑模型进行系统级验证。
6 Z' a" D$ E! l
" O" _9 @7 `! p4 u9 C# G) m- G% `- `0 i2 g* G' V
' Q" ^" I; _ `0 T4 {7 H4 t
技术进展与未来展望% }; a: S: I' |

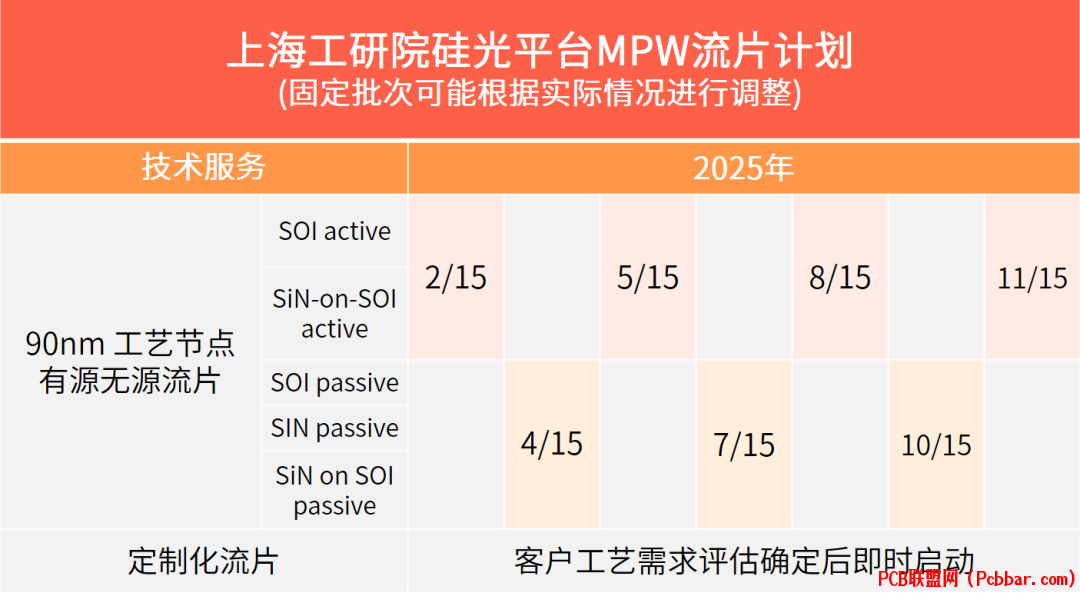

本次培训的一大亮点是发布了2025年MPW流片时间计划，其中包括：
7 R$ R. X1 `; m1 ]4月15日、7月15日、10月15日：90nm工艺节点SOI无源流片2月15日、5月15日、8月15日、11月15日：有源流片服务
3 R& }, }2 U# ^( z5 Z3 ]4 H# |! Q4 A7 n# P" C# `
0 B0 z2 H* x( X! E9 D& l& Q* K$ l+ q! D- Z6 {0 w% w7 x
值得注意的是，2025年SITRI还将推出SOI和氮化硅的有源集成工艺，进一步丰富工艺平台的技术能力。同时，平台还将继续优化PDK功能，提供更完善的设计支持。, M S% s: L, q( @" l4 ]! I
' z: W G6 S L e* F
" T1 O9 {& M. d) K/ d; k技术交流环节, G. Q. p7 g8 t: {& H l1 T, \
在最后的问答环节中，参会者就PDK使用、器件性能等方面展开了热烈讨论。工程师们就用户关心的问题进行了详细解答，包括探测器工作电压、自定义模型库构建等技术细节。, I8 l% ^5 Y' w; ?% r
* t6 N1 f' f! c$ q: P! x4 R
7 s6 R! u. z( x, u. R, @3 u8 b
合作展望
! @* F8 Z' b% F h本次培训的圆满举办，标志着上海工研院与逍遥科技在硅光PDK领域的深度合作取得重要进展。双方将继续加强技术交流与合作，为用户提供更完善的硅光芯片设计解决方案。) M# U; n8 N2 z+ O |
: Z* a$ g$ V- `) |
8 d. C& ~ o7 Q5 `7 g) ]
获取支持
/ A# K' e N2 [/ O3 \ L7 `$ f( c7 M3 p# p
& b _3 {: k; g0 BPDK申请：可联系上海工研院商务软件申请：可关注逍遥科技公众号或联系逍遥科技9 s, B/ a" T4 k% k! a8 m- I
上海工研院
/ w6 l0 Q; v! N, e' s E联系人：潘宏明
7 X5 l/ [+ t5 y1 `$ _. p: e逍遥科技
) X. G5 k7 x6 q$ j) L! N' G) Y联系人：妍静7 X) |4 n. m: I! M; Q
电话：13916643350" e' Z+ ?) G& R% U1 b
邮箱：hongming.pan2 i3 }; V$ V8 g2 q" q3 x* e
@sitri.com( _+ `& {; {7 @4 f2 `) J3 w
电话：18038166055
& R) ?0 a- v1 I2 [0 {- W( W# Q邮箱：xiangyanjing, |2 T* y% r- ~! M2 ~
@latitudeda.com
$ h- x" E# x! j$ g1 V9 ]
# z3 d( N/ ?- d+ c
1 T n7 V; x5 N9 e此次培训长达一个半小时，内容丰富，互动热烈，展现了硅光产业蓬勃发展的活力。期待下一期的技术交流活动，继续为广大硅光设计工程师带来更多实用的设计经验和技术分享。
