引言
# [2 G3 ?9 I5 Q$ B4 S$ g: s* s: B. H0 F3 c" T
半导体产业自成立以来一直是美国技术创新的核心,推动了亚马逊、谷歌、微软、Meta、苹果和特斯拉等科技巨头的发展。然而,美国在维持半导体主导地位方面面临着越来越多的挑战。本文分析美国半导体产业的现状,探讨多方面的挑战和可能的解决方案[1]。
  x9 ^; l' o# O' v) b" U# F7 ^- A# @5 b! p' K7 p
历史背景与当前领导地位
# ^* Q! E( D: R. ^( M' j2 u1 J/ t' I: e' G; u2 Z  a; Y
美国在半导体产业价值链中长期保持主导地位。美国公司在半导体设备制造领域占据主导地位,行业领军企业包括Lam Research、Applied Materials和KLA。荷兰光刻机巨头ASML的EUV光源和EUV收集器系统关键工程也在圣地亚哥进行,这些技术源自对Cymer公司的收购。这些美国开发的技术对全球现代芯片制造仍然极其重要。
0 v! H/ i; K2 x0 q8 l" X4 i
3 ~" x7 ]& {: ]2 v$ @- y9 x6 o在电子设计自动化(EDA)软件领域,美国公司保持完全市场控制。Cadence、Synopsys和Mentor Graphics(现为西门子旗下)这三家公司提供现代芯片设计所需的基础软件工具。此外,德州仪器和英特尔在各自领域保持显著市场份额,而高通、博通、英伟达和AMD在外部市场的芯片设计领域处于领先地位。
0 j- v7 F+ T% j2 X% i' Z3 r0 i制造业危机:日益增长的担忧
# S7 O5 b- X6 w5 ~3 H3 k2 j# u2 ?/ b7 I7 j" D5 ~( e4 g

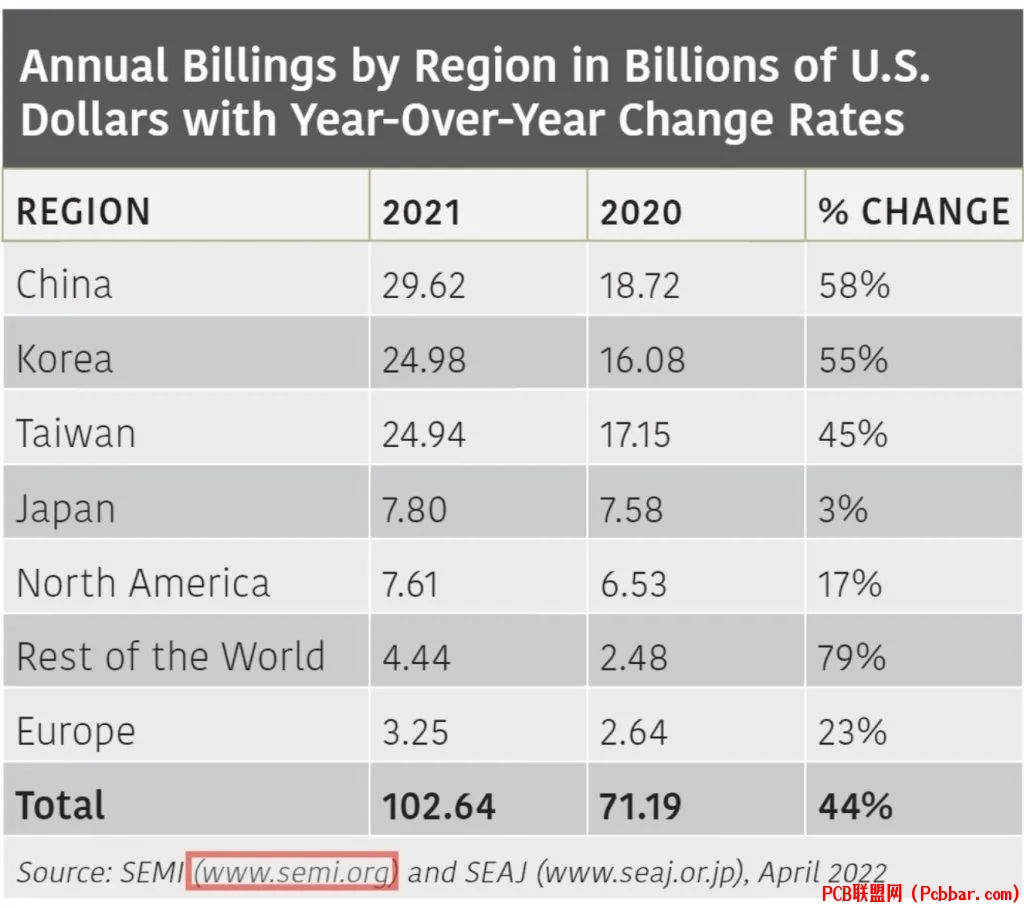

  K) g/ u( Q6 n. g- V图1:半导体晶圆制造设备支出的区域分布,突出显示中国的主导地位和美国在全球半导体制造投资中日益减少的份额。* |* x# O+ N/ v
$ g) n# T, X) ]+ n8 n" g! t
美国半导体制造能力经历了显著下降,从全球产能的40%降至15%以下。这种下降源于多个因素,包括不利的税收政策和监管环境,这些因素阻碍了国内制造设施投资。美国和亚洲在半导体制造投资方面的对比尤其显著。+ ]& i5 d9 w6 p4 R2 W% n& k

$ N9 N9 z8 j  h4 r) l; S中国实施积极的投资战略,得到政府政策和补贴支持,而美国公司往往优先考虑股票回购和派息,而非制造业投资。美光公司就是典型例子,尽管研发中心设在美国,但大部分制造业务已迁移至新加坡和台湾。这种情况反映了美国公司更注重短期财务收益而非长期制造能力的普遍趋势。
' p; G! {: ^9 b% K创业困境
: _- X6 h% s+ }1 W- \1 F6 \- R! l4 A& ^0 Y5 H$ Z) Y) x3 h

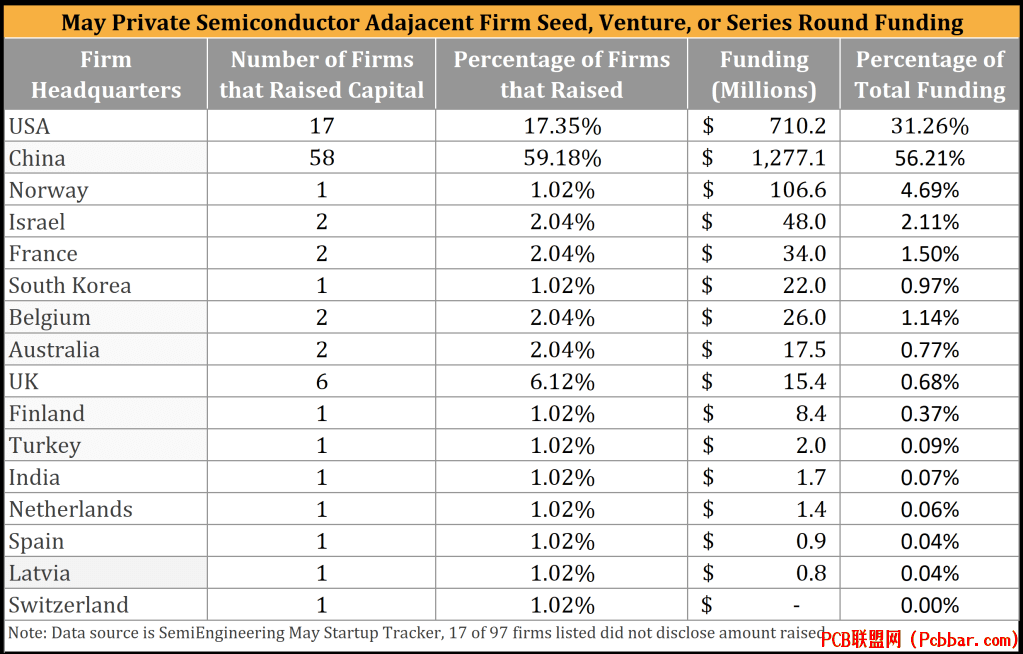

% E. d6 b' l0 U" `* H) G  @图2:月度半导体创业融资数据显示投资的地理分布,强调中国在半导体创业领域日益增长的主导地位。. `7 K5 o2 v; o/ V+ ?0 |% g

& r: o; R) s9 E% |半导体领域的创业格局发生了重大转变。硅谷曾经通过创业公司引领半导体创新,现在这种主导地位正在衰退,而亚洲市场,特别是中国正在崛起。这种转变可归因于多个因素,包括美国风险投资对硬件创业公司的投资意愿较低,更倾向于投资初始成本低、可扩展性高的软件平台。" t, `+ S0 h& B+ \2 L

7 N* i$ e0 `# w9 h, K; e私人市场对硬件创业的偏见构成重大挑战。半导体创业公司通常需要更高的初始投资,与软件平台公司相比,市场潜力相对有限。美国风险投资家和天使投资人经常寻找潜在市场规模达数千亿美元的投资机会,偏好能够快速扩张且员工数量少的软件平台。这种偏好给半导体创新造成了资金缺口,尽管半导体对技术进步具有基础性作用。6 p$ x7 B' l, S5 \/ Z& l
教育和劳动力发展挑战
. M. {( D9 U$ P" X' O1 l
+ p; e; {4 v1 h& g& M4 x( k

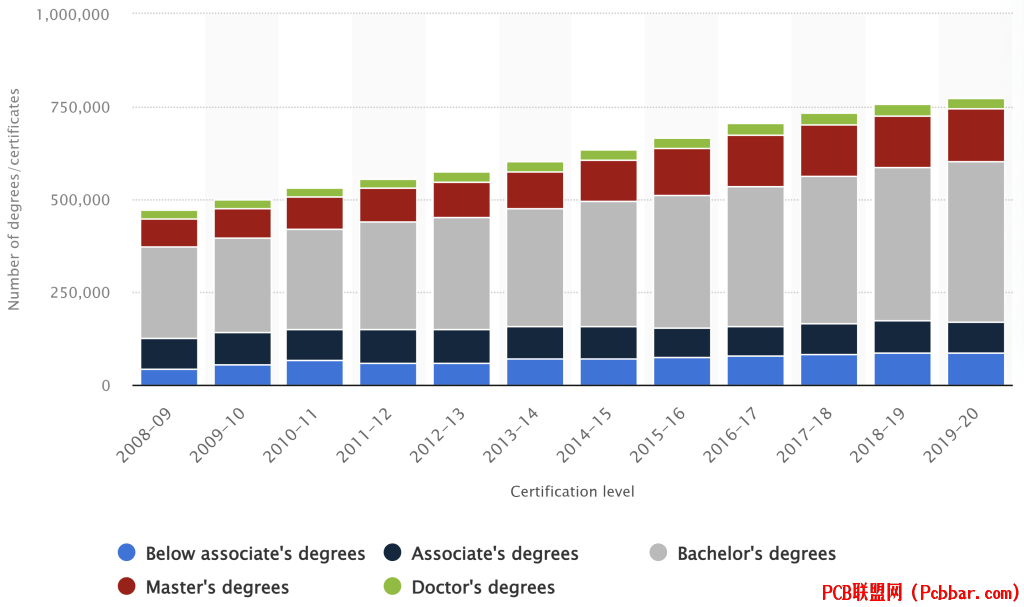

; k' T; S& X: Q' y! J0 ^" p0 i& Z3 @; H% ]图3:美国高等教育学位/证书分布,显示STEM毕业生相对于总毕业人数的较小比例。+ l: ^4 R2 k# V* a% y, i# ~1 O

0 a9 k- Z, X- I9 w  S$ j7 k2 i1 c0 m美国面临严重的半导体技术人才短缺,预计到2025年将达到30万人。这种劳动力危机由多个因素加剧。首先,美国学生选择高等教育时主要选择非STEM领域,STEM学位授予比例不到五分之一。这种教育趋势造成了行业需求与可用人才之间的巨大差距。. o2 [. {9 z! Y4 g4 {9 S
4 ^8 v/ T  S" B$ \$ h9 l1 _: ~
此外,美国STEM博士生中三分之二为国际学生,许多人毕业后面临重大移民挑战。同时,中国每年STEM专业毕业生近500万,造成美国仅依靠国内人口无法弥补的人才差距。美国与竞争对手在STEM教育重视程度上的差异,代表了维持半导体领导地位的基本挑战。
% l6 W# a1 W. }, G  G" A* i  j& G. w文化和教育基础设施3 C1 Q1 t4 z. y& G& Q$ T  O
2 ^& q8 Q/ V1 `) ?" q
美国青年对半导体兴趣的下降超出了正规教育范畴。过去激发许多行业专业人士对半导体产生兴趣的计算器件维修和改装文化,在西方世界已经减弱。这种下降与华人蓬勃发展的维修文化形成鲜明对比,在台北市的光华市场和深圳华强北等地方,电子元件和维修工具都很容易获得。9 q6 v0 L9 B* E4 ^
# n* w4 B% Q  u. c4 B
此外,美国高等教育体系对所有学位的统一补贴未能考虑行业特定的工人短缺问题。半导体相关STEM课程资金不足,加上联邦和州政府推广有限,导致该领域合格专业人员短缺。这种情况与竞争国家大力补贴半导体相关教育项目形成鲜明对比。
* p. V  q. F. {/ P0 f( q2 I创新和研发1 h3 o) j, b5 X. O) V; K; T/ B

) B" }# k' J7 y& h" L: v' E投资危机已经延伸到制造业之外,进入研究和开发领域。美国公司越来越注重财务优化而非技术进步。博通公司就是典型例子,优先考虑严格控制支出和战略收购,而非自主创新。同样,英特尔过去注重减少资本支出和增加股东回报,而不是投资半导体设计和制造新领域,这导致了技术方面的挑战。
4 L4 m$ f) v! \2 v/ |( Q6 p! R2 @. w* |- ]# D
目标政策干预的积极案例确实存在,如Wolfspeed与纽约州合作建设全球最大的碳化硅半导体制造设施。这种合作关系得到税收补偿和补贴支持,创造了数千个高薪就业岗位,并通过纽约州立大学建立了强大的研究和教育项目。0 z  A) x- G% }% H9 v
结论
2 ^" \# Z9 h% b5 h( A5 k' O, Z* ]8 E; w7 N" j+ L- w
美国半导体产业面临的挑战需要多个领域的协调应对。维持美国半导体领导地位需要政府、产业和教育机构的持续努力,以及鼓励创新、投资和人才发展的政策改革。4 m- P% ]) j1 F) h
  V7 u4 m9 x8 `0 _: Q
美国半导体领导地位的未来取决于全面应对这些挑战,从教育和劳动力发展到制造能力和研究投资。只有通过协调行动,美国才能在这个关键技术领域保持领先地位,确保在日益依赖技术的世界中的经济竞争力和国家安全。
