引言
2 r- j5 f/ S. q/ O$ |0 J# n; ^: U L3 \6 T$ B; o
惯性传感器和测量单元是现代导航系统的核心组件。这些精密器件测量特定力和旋转，实现对运动和方向的准确跟踪。本文详细介绍加速度计、陀螺仪和惯性测量单元(IMU)的基本原理和各种实现方式[1]。
5 Y: q( S0 T8 @0 Y8 S加速度计技术4 W7 Q. l% `! w0 z0 D3 c0 d
- G2 P8 E' X- @: j( X
加速度计用于测量作用在物体上的加速度力。这些器件主要分为两类：静态加速度计和谐振加速度计。静态加速度计通常采用阻尼质量-弹簧系统，其中测试质量通过弹簧和阻尼器与加速度计框架相连。测试质量相对于框架的位移对应于所经历的加速度。, b, O ?& J/ L1 j2 c0 m/ y: F

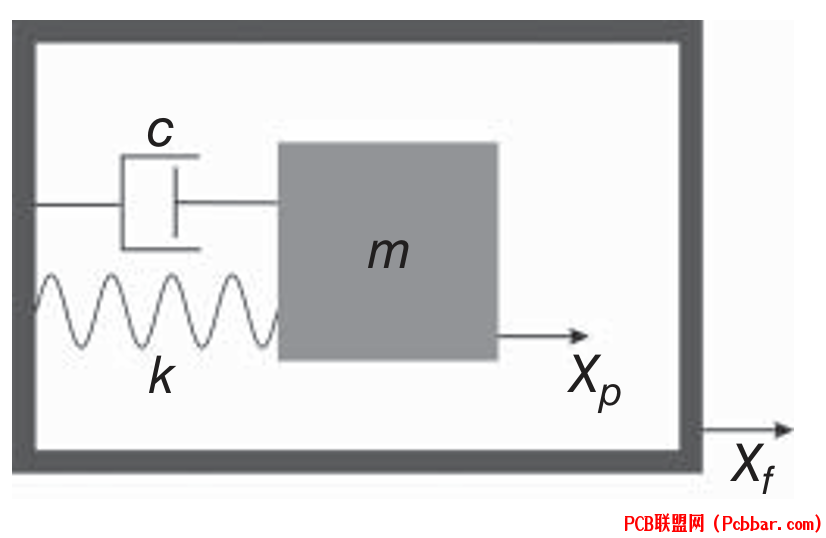

8 _: m" X, ~0 \5 N图1：加速度计的基本结构，展示了质量-弹簧-阻尼系统，包括测试质量(m)、弹簧刚度(k)和阻尼系数(c)。8 y" s6 n* o; z+ a# Z7 f
( P$ b0 O5 t* }
与静态加速度计不同，谐振加速度计通过谐振频率的变化来测量加速度。这些器件的设计使外部加速度能够改变结构的有效刚度。现有多种实现方式，包括表面声波(SAW)器件、振动梁和体声波(BAW)器件。/ i$ a& x" k( y6 [, q( ]

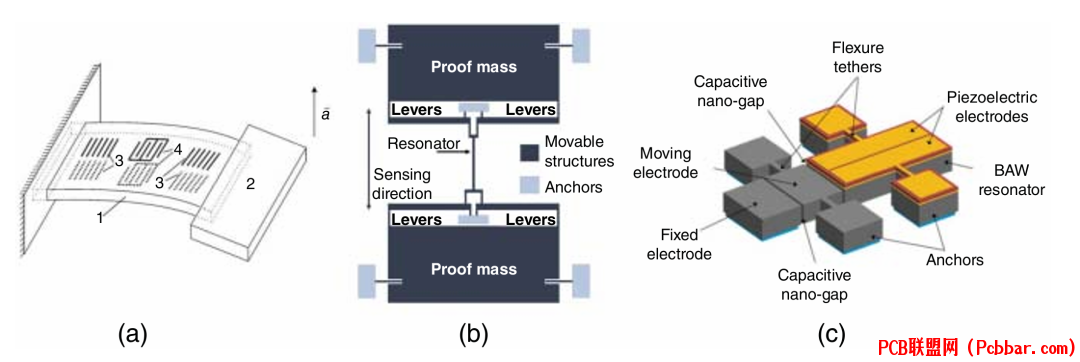

! }1 Z' C" K/ B5 o图2：不同加速度计实现方案的示意图：(a) 基于SAW的器件，(b) 振动梁构型，(c) BAW器件设计。每种方案在特定应用中都具有独特优势。+ P5 r/ H3 K3 b9 Y
陀螺仪技术
9 ?9 {. p# k! {% C6 N
5 @/ ?1 O# T( Q陀螺仪用于测量旋转，基于不同的物理原理有多种类型。主要类型包括机械陀螺仪、光学陀螺仪、核磁共振(NMR)陀螺仪和MEMS振动陀螺仪。6 z z" S# p O" R
7 I# d; B+ a2 x1 f( ]
图3：各种陀螺仪技术及其应用的性能对比图，范围涵盖从消费级到高性能导航系统。1 J% h/ S* ]! M+ Y+ n' v
. G* l8 n8 `- S! v. D+ o
光学陀螺仪利用萨格纳克效应，当系统旋转时，反向传播的光束经历不同的传播时间。主要有两种类型：环形激光陀螺仪(RLG)和光纤陀螺仪(FOG)。2 O b) K; }+ |5 d
* O% x8 m$ `# E# W# f

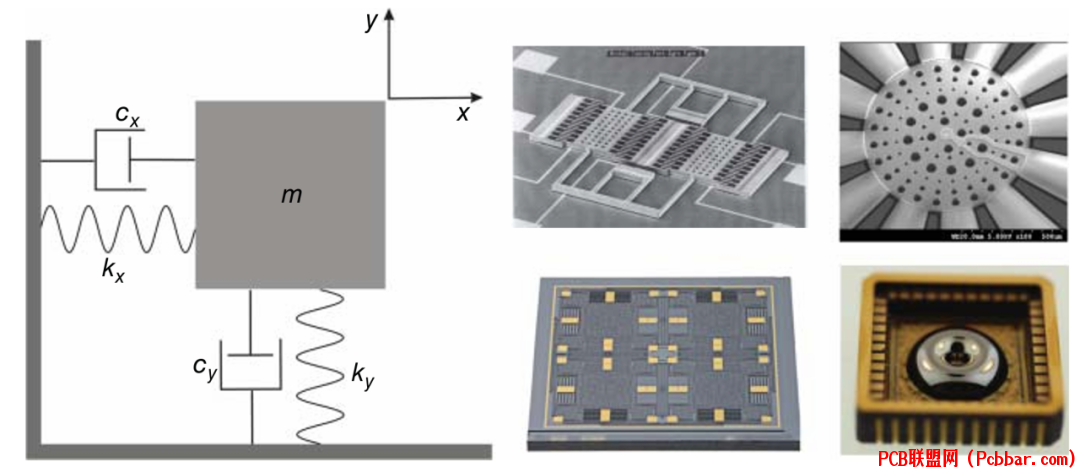

图4：基本陀螺仪结构的示意图，展示了带正交轴(x, y)的弹簧质量系统和各种实现设计。
& S2 E: {% m2 D. K ?0 J4 f R0 F$ X
MEMS振动陀螺仪是步行导航中最常用的类型。这些器件基于科里奥利效应工作，振动元件受到与角速率成比例的力。9 T7 B5 K" S; X" T# H" o
+ v- H& N+ W+ F/ K

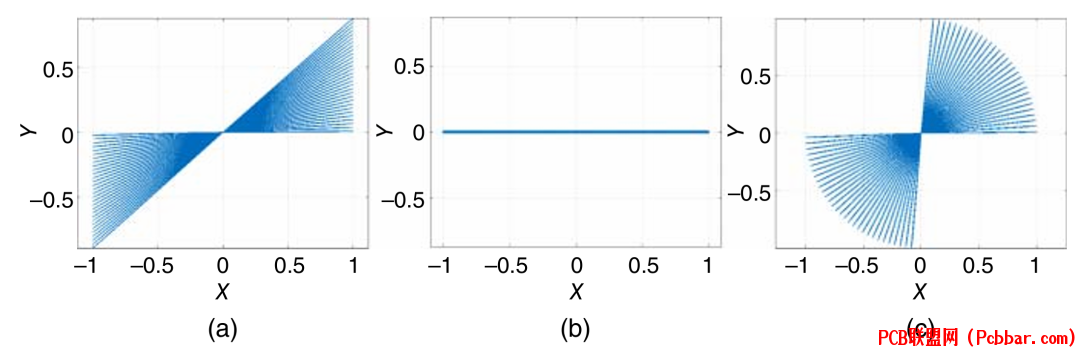

图5：陀螺仪的工作模式，显示了(a)开环、(b)力平衡和(c)全角模式响应。
& u1 s: w. D8 a1 a# m5 i惯性测量单元集成
& r2 T# o4 [5 ?5 s9 @2 M( }! V6 G/ _ ~8 g1 A# A6 j
IMU结合多个加速度计和陀螺仪，提供全面的运动感知。集成这些传感器有多种方法： {, e3 s0 Y9 O- K9 F# V7 I
( {% S$ u/ k3 x3 {2 d$ M0 V! \
图6：IMU assembly架构，展示(a)立方体结构布局和(b)堆叠配置及详细组件布局。& ?3 e) w# u p' T5 G! A) [
) I# v. a" G& ]3 c现代MEMS技术使更紧凑的设计成为现实。单芯片方案在一个器件上集成多个感应轴，而创新的折叠技术允许三维传感器排列。
# D- s9 O' |/ X: [
" J( W/ z& D* Z+ M; M* x0 S图7：三轴陀螺仪的各种机械结构，展示了在单个封装中实现多轴感应的不同方法。
' Q6 h& m- k+ F5 N/ ?1 K0 u3 P- n5 c1 [
IMU微型化的最新发展包括折叠和堆叠架构：1 V7 V& }9 `& A
2 q: Q$ ^% B& J2 {6 H图8：先进的微型化IMU assembly，展示(a)带集成传感器的折叠MEMS结构和(b)用于紧凑设计的堆叠芯片架构。8 j" x+ j% h" Y7 S; B( A
* L- u' j6 O) j% B; @
通过这些不同的传感器集成方法，现代IMU在性能、尺寸和成本效益方面不断提升。每种集成方法都具有独特优势，设计人员可以根据具体应用需求选择最合适的解决方案。
: u* b1 L. K x- }
) d7 |1 ~- p3 D随着制造技术、材料和设计架构的不断改进，惯性传感领域持续发展。这些技术的进步将带来更强大、更紧凑的IMU，支持从消费电子到高精度导航系统等广泛应用。
+ D! `2 ]9 g# @: L J% ~! I 参考文献9 r7 I, E* C$ x2 b& u4 }% |% W
# i+ E; G: I) J' [[1] Y. Wang and A. M. Shkel, "Inertial Sensors and Inertial Measurement Units," in Pedestrian Inertial Navigation with Self-Contained Aiding, IEEE Press Series on Sensors. Hoboken, NJ, USA: John Wiley & Sons, Inc., 2021., u# ~% C- [& ]# @/ {( {
