基于铌酸锂的时域纠缠量子通信技术

[复制链接]

1038

主题

1038

帖子

1万

积分

论坛法老

Rank: 6Rank: 6

积分
10747
发表于 2025-2-11 08:00:00 | 显示全部楼层 |阅读模式
引言2 K5 \: ]: O# k& v
量子通信技术为实现无条件安全的信息传输提供了有效方案。随着对量子安全通信网络需求的增长,开发实用且高效的量子通信系统已成为研究重点。在各种方法中,时域纠缠因其在光纤网络中对环境扰动具有较强的抗干扰能力,已被证明特别适合实际应用[1]。
- m& {  Z6 H4 K9 b- Y! Y



2 ^5 Z4 t; n# X# f& W
5 x( }: @- _" C  Y1! m8 A2 @3 W' U' k% I  M  T2 I7 _
时域纠缠的基本原理, t5 x% Q+ Z/ X4 S- p
时域纠缠涉及在不同时间模式之间创建光子的量子关联。该过程始于泵浦激光产生时间分离的脉冲对。通过自发参量下转换(SPDC),每个脉冲可以产生一对纠缠光子。当光子对可能由早期或晚期脉冲产生,且无法区分这些可能性时,系统进入量子叠加态,描述如下:|ψ? = 1/√2(|EE? + eiφp|LL?),其中|E?和|L?分别表示早期和晚期时间区间,φp是泵浦脉冲之间的相对相位。; N) Q7 C; c0 R" }


6 {% |) w: @! A$ W; [: P8 l1 R1 G

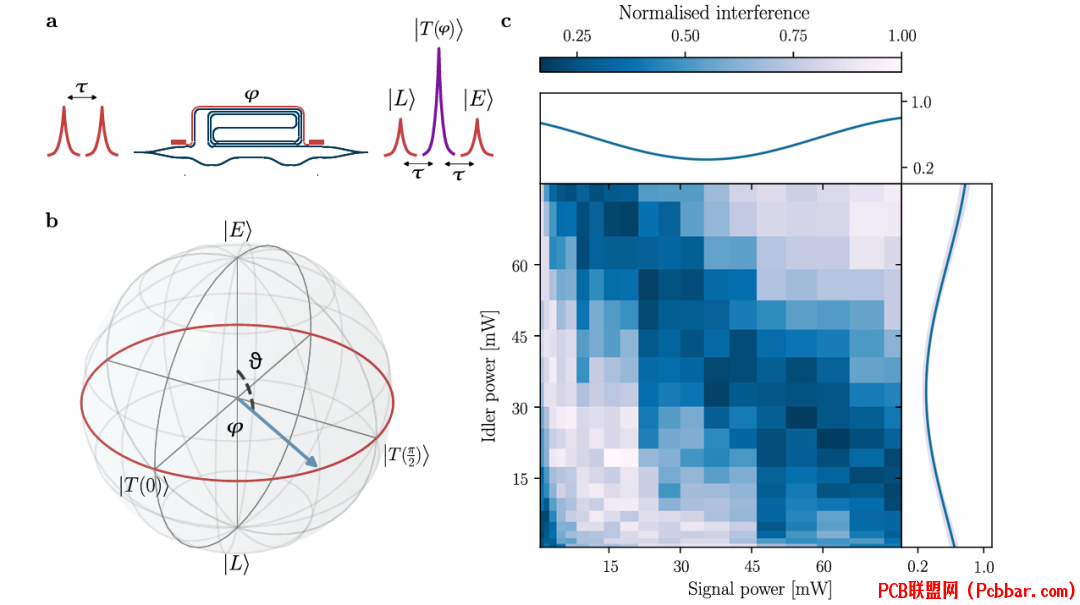

图1:(a)通过干涉仪产生干涉量子态。(b)量子比特态的布洛赫球表示。(c)显示量子干涉模式的标定图。: v; V7 ~; H; J# @9 b2 `7 K2 k1 W
6 a0 H# n/ J# h
2
% ]8 z- h7 C8 F8 ?$ I铌酸锂薄膜平台实现
2 {  S! |! ~* r! @3 w研究团队采用铌酸锂薄膜作为主要平台,相比传统方法具有多项优势。器件结构采用300纳米厚的掺镁氧化物x切割铌酸锂薄膜构成,通过精密刻蚀形成光学线路。核心组件包含周期性极化铌酸锂(PPLN)波导,该波导专门设计用于高效产生光子对。在器件输入输出端,研究人员设计了聚焦光栅耦合器,确保光信号的高效耦合。为实现精确的相位控制,器件集成了具有热光相移器的马赫-曾德尔干涉仪。此外,通过精心设计的延迟线实现了与泵浦脉冲间隔的精确匹配。. f. r0 x- p0 r( {' [; A


( c' L5 R1 X& O( Y, J

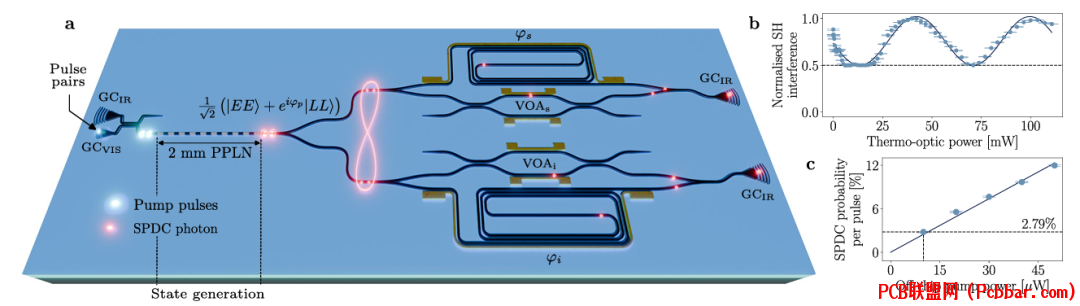

图2:器件示意图,显示泵浦脉冲输入、SPDC产生以及具有可变光衰减器和相位控制的分析干涉仪。& I& Z: u5 b! o4 x; q( B

8 S8 }, N1 u1 i! s; N" N1 ?' T3& M& ^% q' h! y$ `. j& b6 I6 e
量子态产生和分析( P4 A: D) m! m: R5 u9 P: o  ~
系统运行始于将775纳米泵浦脉冲通过特制的基于光纤的不平衡干涉仪,该过程产生间隔约220皮秒的脉冲对。这些精确控制的脉冲随后在PPLN波导中进行SPDC过程,在电信波长产生高质量的纠缠光子对。产生的光子对经过精心设计的光路,通过概率性分束机制分离,最终由两个精密校准的弗朗森干涉仪进行量子态分析。
2 ]# z2 ^, |  D& y  |/ w

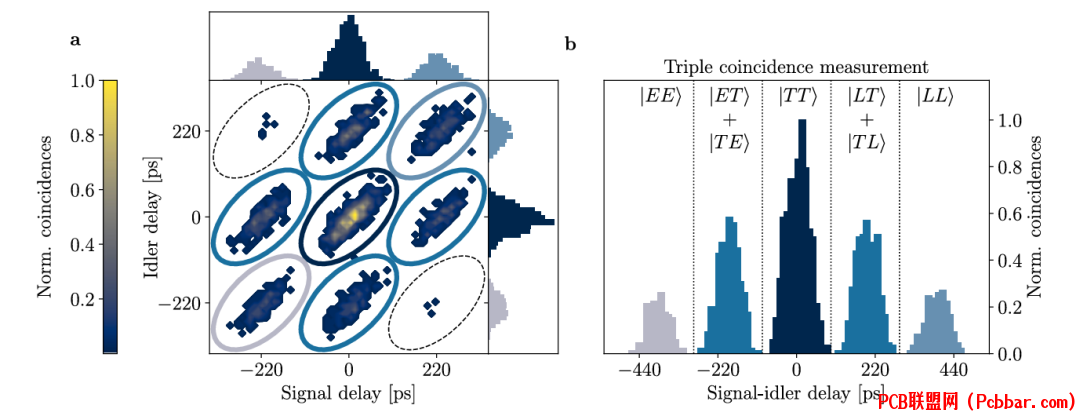

2 e: P5 n% v1 g3 y, F图3:(a)显示各种量子态测量的二维符合计数直方图。(b)显示对应不同量子态的不同时间峰值的折叠视图。
7 H  g" `  }0 C. B+ f
, g7 E- w5 c7 y  Z43 P6 w* m$ ~9 T# L& C( p, r
性能特征与测量结果
  z+ J7 S9 u# g$ T* E; f5 z该系统展现了卓越的性能指标。通过精确测量,研究团队发现源亮度达到242 MHz/mW,这一数值显著超过了现有的同类系统。量子干涉可见度达到78.1 ± 2.0%,该结果在没有背景扣除的情况下获得,体现了系统的优良性能。态保真度达到91.9 ± 1.0%,纠缠度为0.76 ± 0.04,冯诺依曼熵维持在0.53 ± 0.05比特,这些数据均表明系统产生了高质量的量子纠缠态。+ [9 V! \8 D' P# _/ F3 U* z8 d



2 s2 ?! M2 X& f9 W( O图4:(a)显示不同投影设置下的量子干涉二维直方图。(b)三重符合测量的折叠视图。(c,d)重构密度矩阵的实部和虚部。(e)量子态参数的统计分析。
2 e7 E. f( U. j. m) j" f# P# Z! J# h0 f/ z
5: M$ m. w% @9 R6 d7 f2 V
技术优化与挑战% I& S- p+ `5 Y
色散管理构成了系统设计中的关键技术挑战。实验表明,泵浦脉冲在传输过程中经历了显著的时间展宽,最终达到约17皮秒。为解决这一问题,研究人员引入了8.8纳米FWHM的带通滤波器,有效维持了系统的干涉可见度。未来通过波导色散工程可望进一步提升系统性能。3 `! U0 c0 @" O. p3 v

! J; S6 |# K/ |+ P, k+ x6 f1 I# o1 ~在功率和速率方面,当前系统在80 MHz重复率下运行,泵浦功率精确控制以产生2.79 ± 0.09%的光子对生成概率。实验数据表明,该工作点可有效抑制多光子事件的产生。通过优化系统参数,理论上可实现GHz级的操作速率。
  G3 Y& g: i6 L( U3 H$ J


# n5 ~% I" V0 X- T7 C8 k, L

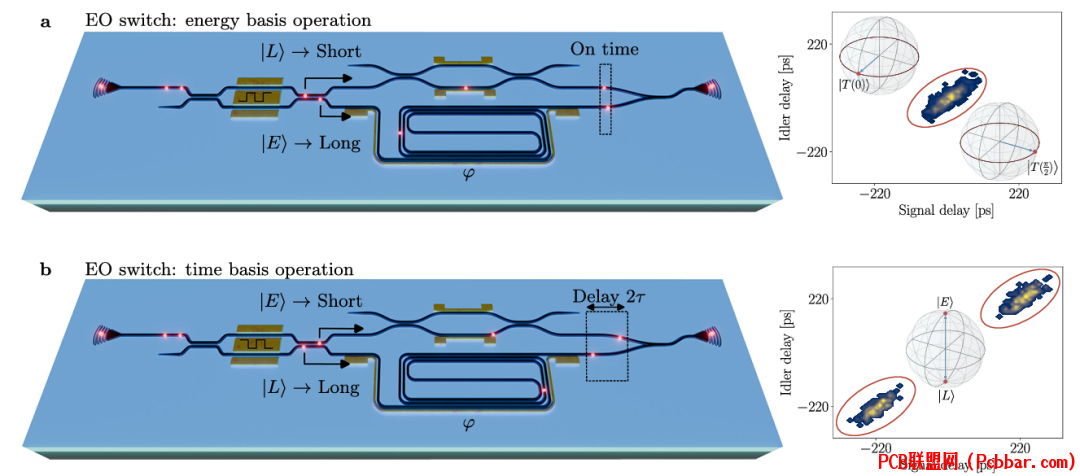

图5:提出的QKD接收器配置,显示(a)用于安全验证的能量基操作和(b)用于量子信息传输的时间基操作。8 M9 F+ t: f- @' g  Z& _
; X2 k, ?% c, B
6% B4 T. D4 t5 [8 i3 I
量子密钥分发应用展望1 u. E' n) [9 E+ \# }1 c7 }. @  c, Z
实验结果显示,该平台特别适合量子密钥分发应用。研究团队提出了包含高速电光开关的改进方案,用于实现确定性的光子路由。这一设计将显著提高E91和BBM92等基于纠缠的QKD协议的实施效率。与现有的硅基系统相比,该平台实现了提升三个数量级的亮度,同时所需泵浦功率大幅降低。
- I# W; m6 A7 a( @# O  q9 U0 d7 p4 |$ h+ x: `9 E
7
- c. r  l" w9 C/ S: D! u% N3 a' H! U! d结论
* R# O/ f0 O+ G  N# ?基于铌酸锂薄膜的时域纠缠实验不仅验证了平台的可行性,更展示了显著的技术优势。通过系统的性能测试和分析,研究结果表明该方案在效率、可扩展性和集成度方面具有明显优势。随着量子通信从实验室逐步迈向实际应用,基于铌酸锂的集成光子方案将在构建安全、高速的量子网络中发挥重要作用。
* `& G& T! d4 ^. J5 x" q9 J* e+ t
参考文献

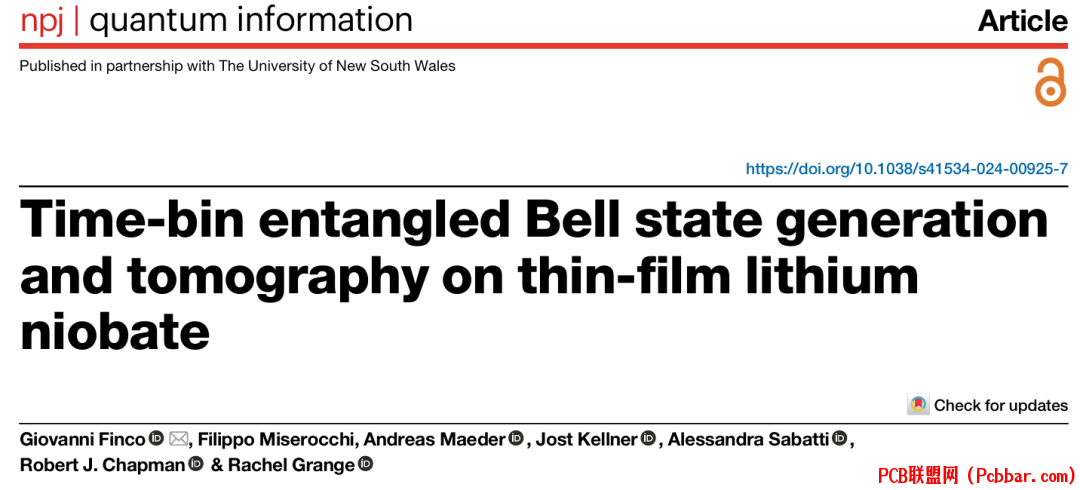

  b' g5 C% ]- W/ l[1] G. Finco, F. Miserocchi, A. Maeder, J. Kellner, A. Sabatti, R. J. Chapman, and R. Grange, "Time-bin entangled Bell state generation and tomography on thin-film lithium niobate," npj Quantum Information, vol. 10, no. 135, 2024, doi: 10.1038/s41534-024-00925-7.9 O4 m( r# D# H5 ], E( l' o
END3 L! g5 Q. ~5 t  \5 L4 F% x
