引言
* P' F# _, b! ]: M7 ]& A. M% z5 p  t  ?- M6 l! `( ^
MEMS传感器是现代技术系统中的基础组件,将机械信息转换为电信号。这类传感器广泛应用于汽车系统和工业监测等领域。本文详细介绍主要的MEMS传感器类型及其工作原理[1]。
5 s/ {: _2 S* V" z/ c1 I


4 z- O. _% u7 u5 N0 E
应变片
* Y6 x& J9 J: Q( w0 f7 v: z% ~' W. ]3 _; g/ m- ^  ?
应变片是基础的机械传感器之一,通过将机械形变转换为电阻变化实现测量。当应变片受到机械应力时,其电阻值会随施加的力而成比例变化。+ F/ N1 Z& S3 W

! F8 j, \$ q( L+ \让我们通过受外力作用的杆件来分析基本原理:4 M4 a+ B# k3 d0 D


4 V6 |* p7 @  Z2 L, W, y
图1:展示了受外力作用的杆件,说明了纵向和横向应变如何影响材料尺寸。( e/ j- n9 H# X' _) e

  D% @# F0 v) q+ U应变片的电阻(R)可以表示为:2 P/ Y/ v/ R3 a( X# g2 ^
& ~/ Z9 k( s3 u  p
R = ρ(Ls/S). n* ^  f8 c; c5 z$ [0 H0 [

. V  X7 t1 }) f1 k- M其中ρ为电阻率,Ls为长度,S为传感器材料的横截面积。
# W" i  d0 ~4 G' @+ J$ K& v/ G8 k9 _  V& O8 S4 l' A
应变片主要分为两种:
$ O) f) q- o' X7 a7 [; t+ X! H) ~" Z& R& R" s
1. 金属应变片9 @3 P5 C0 t& z( s9 }


' p* {2 R+ I8 L1 w7 L) b

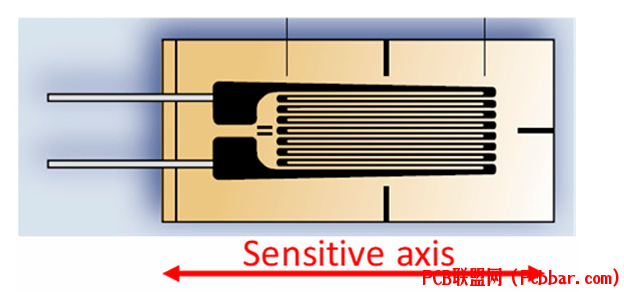

图2:典型商用金属应变片的蛇形图案设计布局。$ c) i8 j# u/ {2 O. E* i9 |4 z* h

4 a) j* @  ^- O. p2. 半导体应变片
6 K; Y; J( K2 o8 I6 s  T# ?8 f

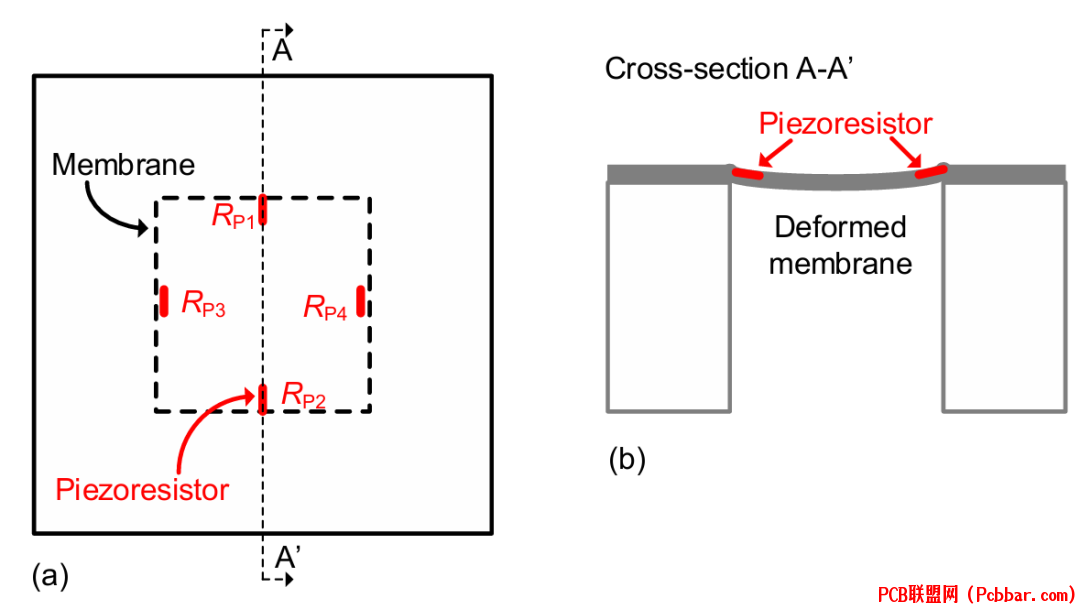

; m0 i! E3 T9 _8 l4 L5 r图3:压阻式压力传感器设计,在薄膜上集成了四个压阻器。(a)显示电阻器布局的顶视图。(b)展示薄膜变形的横截面视图。3 J# z- a+ y+ s( e$ F. s8 d
电容传感器
! \' o! h3 N$ @+ l
: n# i* u4 S* B6 F电容传感器通过测量由机械形变或移动引起的电容变化工作。这类传感器可以检测压力、加速度和位移等多种机械量。) k$ {' M. L1 ?# p; ]  n

+ K. O% W& }0 |5 M. E8 N0 R( ]基本结构包括:
7 d; d8 ~5 L7 Z: L. ^$ j4 L! `5 K( m


' h/ U% G* |7 G7 K6 \
图4:基本平行板电容传感器结构,展示了极板与介电材料之间的关系。' B) w# d, R9 U9 [: ~
$ x: n) s; P( y& v) k


  j( t' s' V9 s

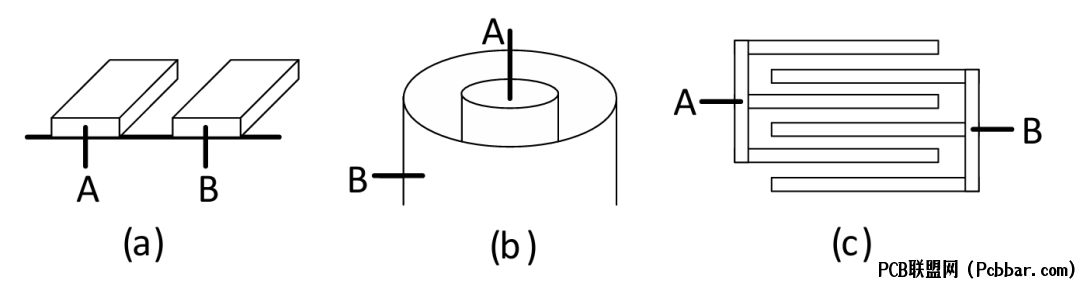

图5:各种电容传感器电极配置:(a)共面型,(b)圆柱型,和(c)交叉指型排列。, p1 s1 ]% h3 p) `8 `" V
- v6 \8 i2 Y. U) K* m
工作原理可以应用于不同的测量场景:
& s3 ]; d# q2 A# p


" `: ]5 U* R4 U% O# g
图6:单元电容传感器配置,显示位移如何影响(a)重叠面积,(b)电极间距离,和(c)介电特性。
. `  @' ]1 v2 _0 ]% x8 u0 h( e+ M' c压电传感器
$ F2 b! q0 S- J! Z+ d
" M; z2 E9 g. L# v/ _' q压电传感器利用材料在受到机械应力时产生电荷的特性。这类传感器在动态测量方面表现优异,在特定应用中具有独特优势。  e7 V6 Y' s% {

4 s' [8 r; e1 c% ~5 L" J! f- q基本原理如图所示:
* n# D* ^( P- u" ]" ~7 t


! ^" `- M2 K: M! a* p

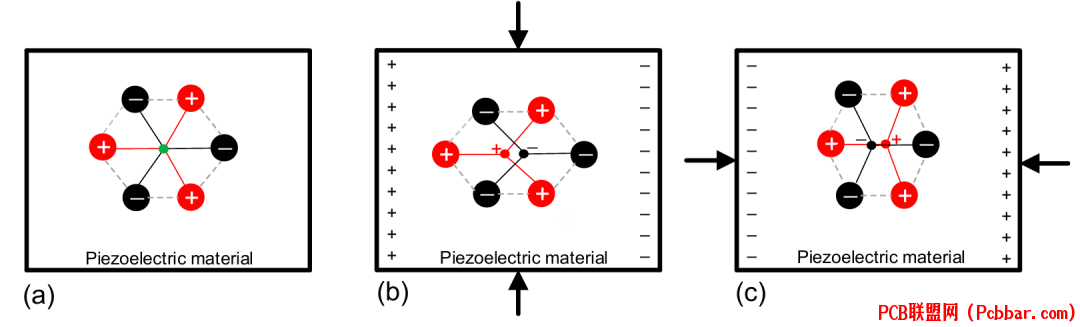

图7:压电材料晶格的二维表示:(a)无应力状态,(b)横向压电效应,(c)纵向压电效应。
2 U$ _* X7 c+ l, D- P* q+ L! Y5 N2 Z' `) M# {
常见配置包括:
4 \8 u% @8 |2 d( p



$ U) ?# Z4 G, I, ?: E图8:不同的压电传感器配置:(a-c)基本力的应用,显示压缩、剪切和弯曲。(d-f)相应的加速度计实现方式。
: S8 p1 u9 Q3 M* C) J/ J$ K7 k0 R% Q" P  D
频率响应特性非常重要:) B7 m2 _, U( n) M. x


. q: M  _. c( X' r0 q5 V- J/ ^: _( i
图9:压电传感器的典型频率响应曲线,显示平坦工作区域和共振峰。
2 d) q0 s, V( n* J) b/ F性能比较
) N% n8 r0 N9 T# U* T

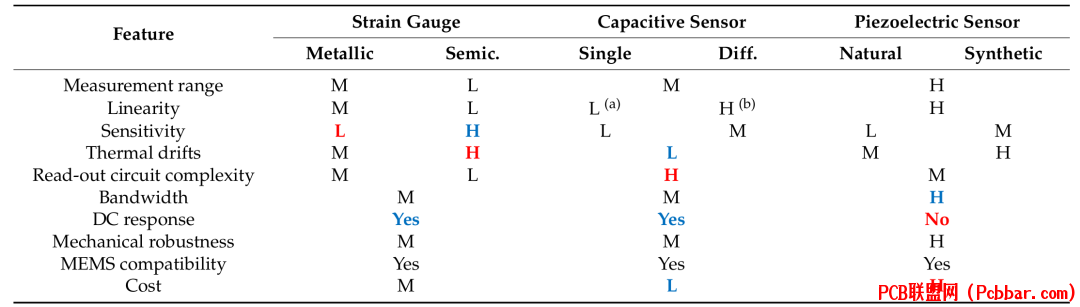

# j7 N. [9 q" v: }下面对这些不同类型传感器的关键性能指标进行比较:
, e6 ]" N- \& a% k4 |/ k


3 \( B) o4 w& _8 q* j7 O, O
每种传感器类型都有其特定优势和局限性,适用于不同的应用场景。应变片适合静态测量,电容传感器具有良好的稳定性和较低的成本,而压电传感器则适合高频动态测量。
# m3 u( M2 s& v
0 h8 B, L! P- Y; m: _4 S本文提供了理解机械传感器及其应用的基础知识。传感器类型的选择取决于具体应用要求,包括测量范围、频率响应、环境条件和成本等因素。
, F( h% L4 G# u# M8 w* x 参考文献
  Y. I2 D2 u$ W& E/ z% X' c# t
5 o  X& P! K% ?+ B" d9 d" E[1] F. Reverter, "A Tutorial on Mechanical Sensors in the 70th Anniversary of the Piezoresistive Effect," Sensors, vol. 24, no. 11, p. 3690, 2024, doi: 10.3390/s24113690./ x  w0 E9 ^' O' ?
END
