高性能MEMS压力传感器的设计、制造与封装

逍遥设计自动化

引言
8 ]! t8 k( a3 Y8 r! _! e+ F3 ^微机电系统（MEMS）压力传感器在汽车、航空航天和医疗等多个行业应用广泛，凭借其高精度、小尺寸等特点，成为现代工程的重要器件。近年来，压力传感器在设计、制造和封装技术方面取得了显著进步，性能得到显著提升。本文将探讨微差压传感器（MDPS）、谐振式压力传感器（RPS）、集成传感芯片以及小型化压力传感器的最新发展趋势[1]。


( h0 i/ x7 Y7 q9 O, K$ Q/ p1
MEMS压力传感器的基本原理
/ g5 c+ S9 ~8 FMEMS压力传感器基于压阻式、电容式、压电式或谐振原理工作。例如，压阻式传感器通过惠斯通电桥测量压力，具有较高的灵敏度。然而，高温漂等因素影响其精度，成为限制其发展的难题。电容式传感器以低功耗和良好的温度稳定性见长，但寄生效应对其精度造成一定影响。
  [+ G2 O  L; E$ R
3 l7 W$ g  g4 y% X' M2
微差压传感器（MDPS）
- ]* d- _, o, H; F0 C% NMDPS广泛应用于医疗设备、火灾出口压力监测等领域，特别适合在小压力范围内进行高精度测量。近年来，MDPS从传统的平膜结构逐步发展到更为复杂的“梁-膜-岛”设计，以提升灵敏度并降低非线性。

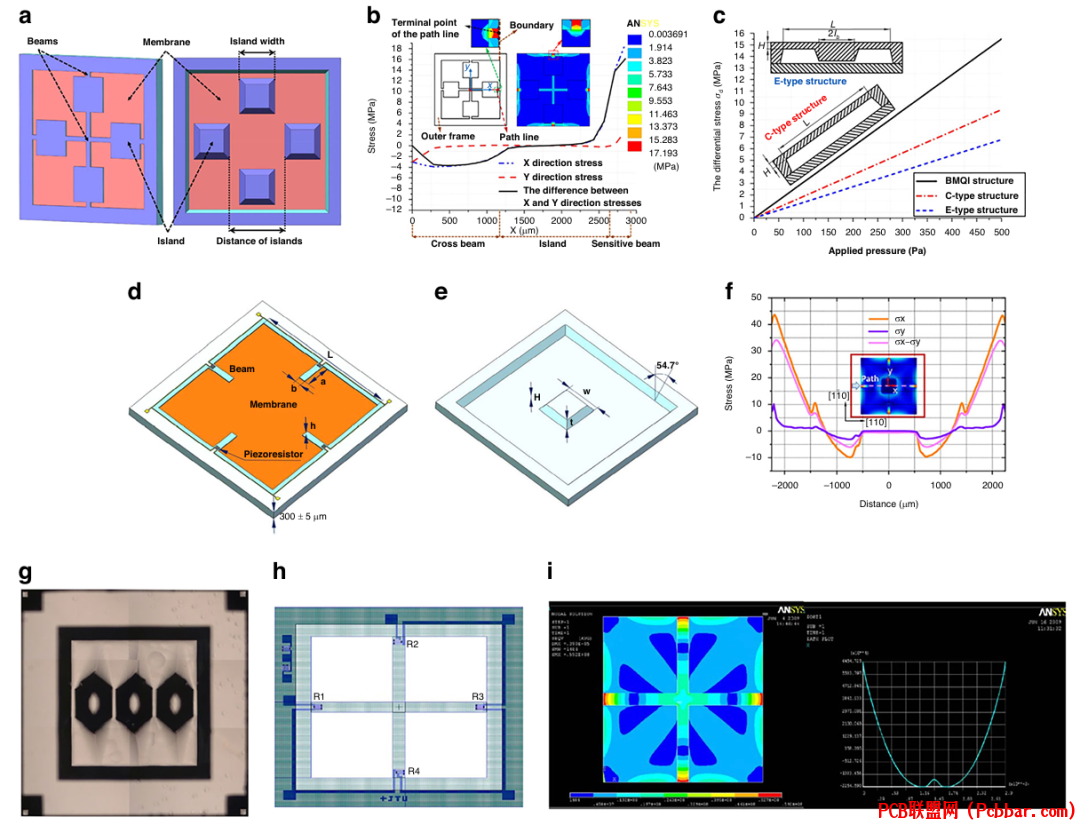

图1说明了MDPS设计从平膜到梁膜岛的演变，灵敏度显著提高，应力集中更优化。

! f0 @1 ?) i) O! L5 r* z这种结构在0–500 Pa范围内的灵敏度达到了11.098 μV/V/Pa，相比C型和平膜结构有了显著提升。后续优化还包括交叉梁设计和中空岛结构，用以进一步改善应力分布及动态性能。

1 X4 W4 P4 H6 g$ A0 `$ P3
MDPS制造技术
2 s9 p" l% M9 r3 D* ^% F# ]MDPS的制造需要高精度蚀刻工艺，包括深反应离子蚀刻（DRIE）及硼掺杂工艺，用于形成压敏电阻。蚀刻停止层对控制膜片厚度至关重要，有助于保持高灵敏度。
5 F5 D+ f) ?" A1 Z4 l' N  d/ S" Z

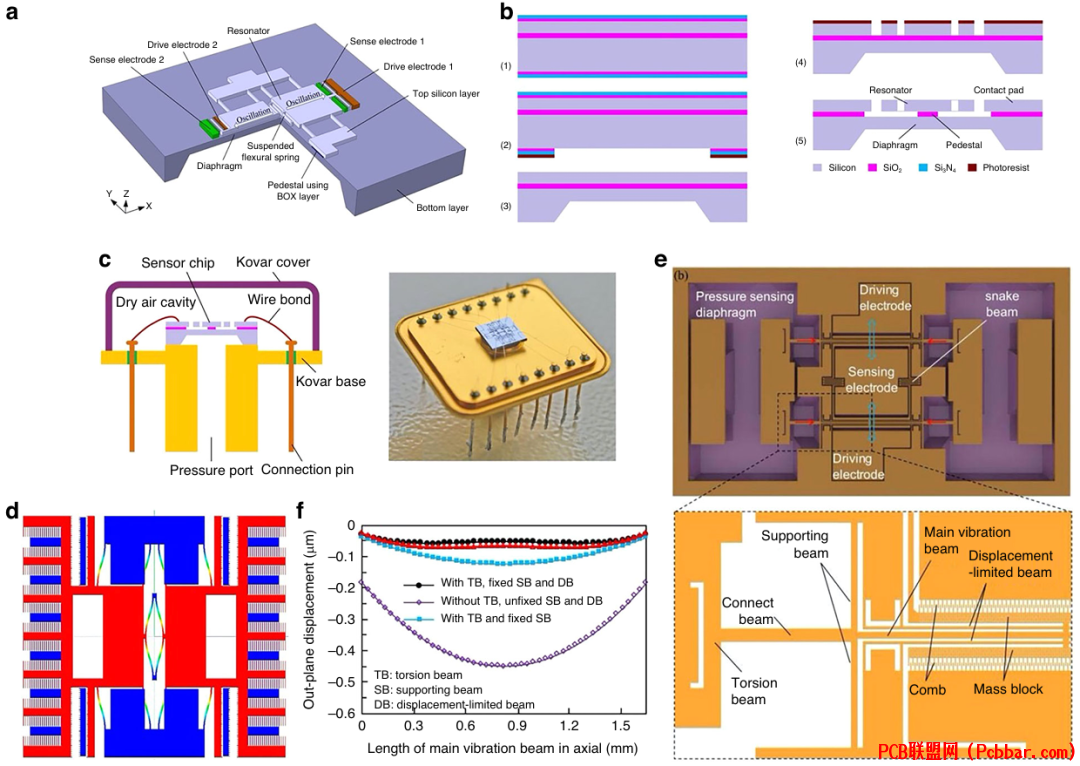

; }6 |9 u$ L4 y8 K1 V. F图2说明了MDPS制造的关键步骤，强调了蚀刻精度对膜片均匀性的重要性。

1 ], n+ t; O) l" L( i" B信号放大电路的集成进一步提升了灵敏度，某些设计可实现44.9 mV/V/kPa的灵敏度。

' d% p7 a4 ~& T6 A+ r- r7 e, V4
谐振式压力传感器（RPS）
谐振式压力传感器因其高精度和稳定性，在航空、气象监测等高端领域应用广泛。这类传感器通过测量谐振梁频率随压力变化的特性来实现压力测量。
% R* L: B9 K8 ^

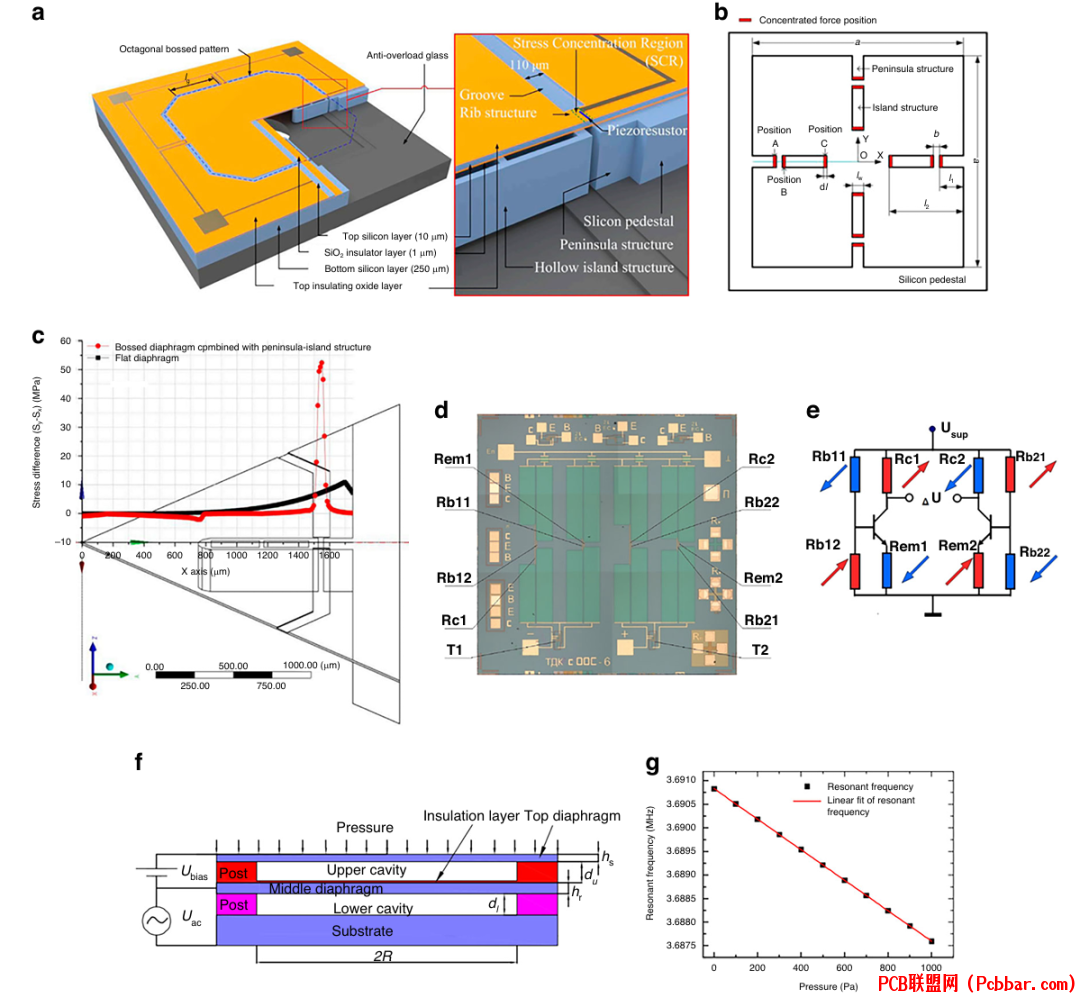

图3展示了谐振梁在高灵敏度频率测量中的关键作用。

3 g+ Q1 g6 _- n2 e4 `7 q2 i0 l" X; s* ]利用石英等材料，可进一步提高温度稳定性，同时先进的封装技术确保了长期可靠性。
: `0 d; g' F5 N- T
8 Y! m1 v( a0 s3 \; \5
集成MEMS传感芯片
为了满足多功能小型化器件的需求，研究者开发了集成压力、温度、振动传感的芯片，这种芯片在智能手机、汽车系统及工业监测中具有重要应用价值。
, l0 x& e2 g: ^5 B" M5 y! ~6 D

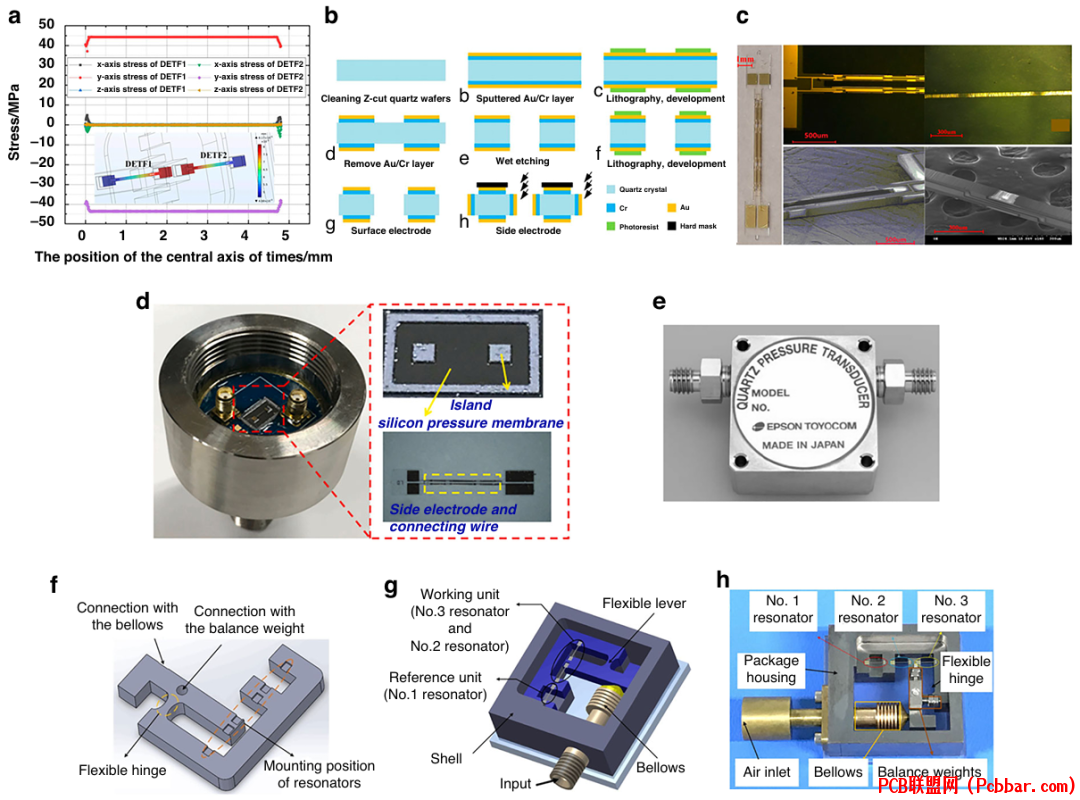

! v# K( ^: p( f$ ^1 H! V图4展示了集成芯片设计，强调其紧凑外形和多参数测量能力。
* v" P3 u) F6 v. R1 B6 q, Y
通过优化传感器布置以减少应力干扰，同时采用多层键合技术提高密封性能和耐用性。

" c: S4 c* z& E# v2 g1 R5 H6
关键挑战与未来发展
( l' G5 m: s$ P' o1 RMEMS压力传感器仍面临动态响应能力、温度补偿以及特定应用场景小型化的挑战。通过引入石墨烯及纳米线等新材料，有望进一步突破现有技术瓶颈。
) r& y" j0 c- H7 r% f$ m


图5概述了MEMS传感器在材料集成与封装创新方面的新进展。
, B# N! f8 d9 W" n/ M2 A3 ]
未来研究应关注灵敏度与频率解耦、降低非线性以及动态性能提升等方向，为新一代传感器的应用奠定基础。
+ w" D* b* o" P, x, v& J
7
结论
MEMS压力传感器已成为多行业应用的核心技术之一，通过设计、制造及集成技术的不断创新，其性能得到全面提升。本文重点介绍了微差压传感器、谐振式压力传感器及集成传感芯片的最新进展。随着技术的进一步优化，MEMS传感器将在智能化与高精度领域发挥更重要的作用。

% X- l, ~2 A9 n! h% a3 k参考文献

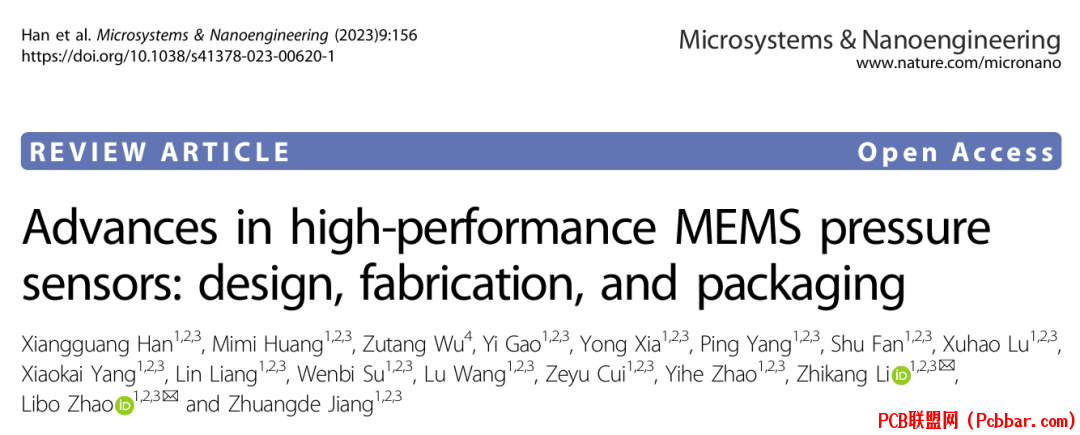

! I+ f4 V" f. ?9 n4 L8 L, a0 I3 J[1] X. Han et al., "Advances in high-performance MEMS pressure sensors: design, fabrication, and packaging," Microsystems & Nanoengineering, vol. 9, no. 156, pp. 1-34, Dec. 2023, https://doi.org/10.1038/s41378-023-00620-1
