现代雷达系统及其发展简介

逍遥设计自动化

引言

雷达技术（无线电探测与测距）自最初的军事应用以来取得了显著进展。现代雷达系统采用复杂的技术来探测、跟踪和分类目标，同时能够适应动态环境。本文概述了现代雷达系统、功能及发展趋势[1]。
% t4 R) F, G+ L/ V" Z雷达基本原理与架构

- Q1 q! Z2 }% @8 D6 z( w雷达系统通过发射电磁能量并处理目标反射回波来确定目标的存在、位置、速度和其他特征。基本原理依赖于散射现象：当发射信号击中目标时，会在目标表面产生电流，导致目标重新辐射能量，部分能量反射回雷达。这种反向散射的能量包含了目标特征的重要信息，包括距离、速度和物理特性。


图1：展示基本雷达系统架构的框图，说明发射机、双工器、接收机、前端和信号处理模块之间的连接
2 a% G! _( J: z0 z" M8 R
0 a$ E, Q3 s! G' c0 @. ], [. H+ z6 O) s雷达系统的核心架构由多个协同工作的组件构成。发射机负责生成并将射频信号放大到所需功率水平。发射机可通过两种主要方式实现：

功率振荡发射机(POT)：使用磁控管直接生成射频脉冲，结构简单但信号特性控制有限。

功率放大发射机(PAT)：在中频生成信号后放大到所需功率水平，可更好地控制波形参数。

9 D) Q7 H4 r6 Q5 D7 c  a7 k  a$ \

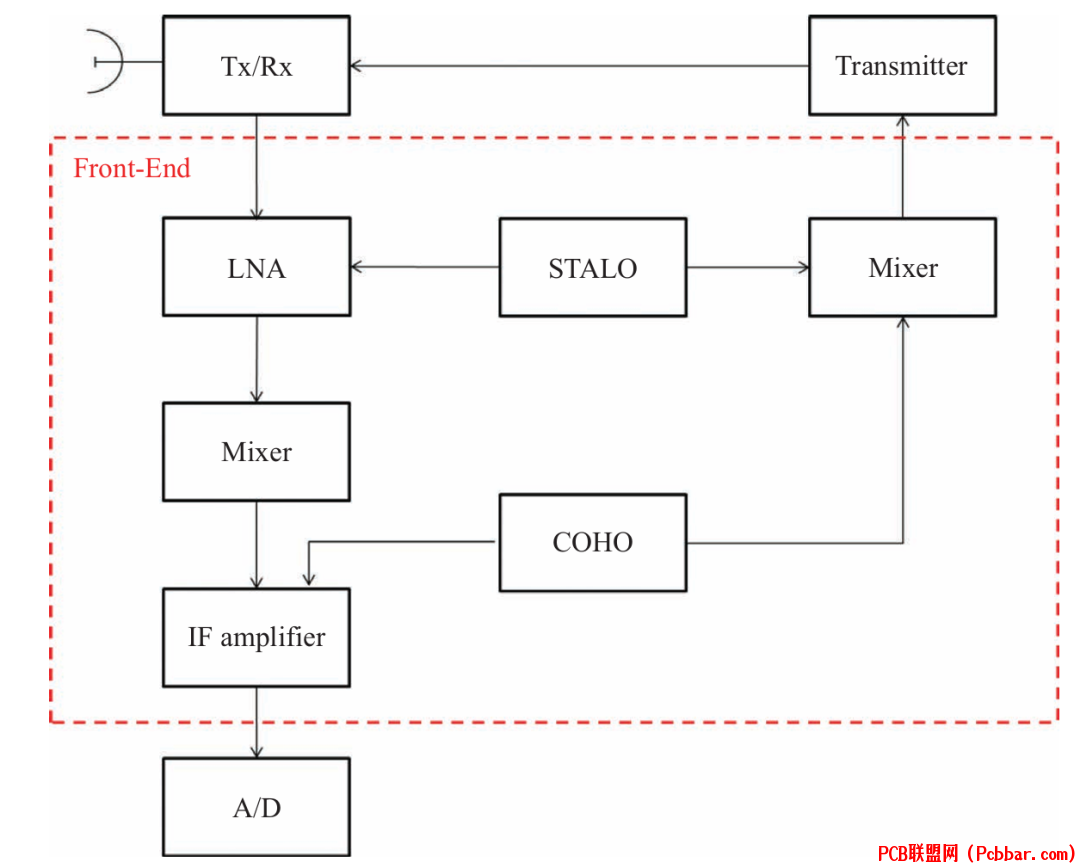

8 n% i( q: B4 [& a  A图2：展示相干雷达前端，显示STALO、COHO、混频器等组件
雷达分类与功能

现代雷达系统根据架构配置可分为：
( k& N2 l8 K. `2 p- P( J单基地雷达：发射机和接收机位于同一位置
双基地雷达：发射机和接收机分开放置
多基地雷达：使用多个发射机-接收机对
[/ol]

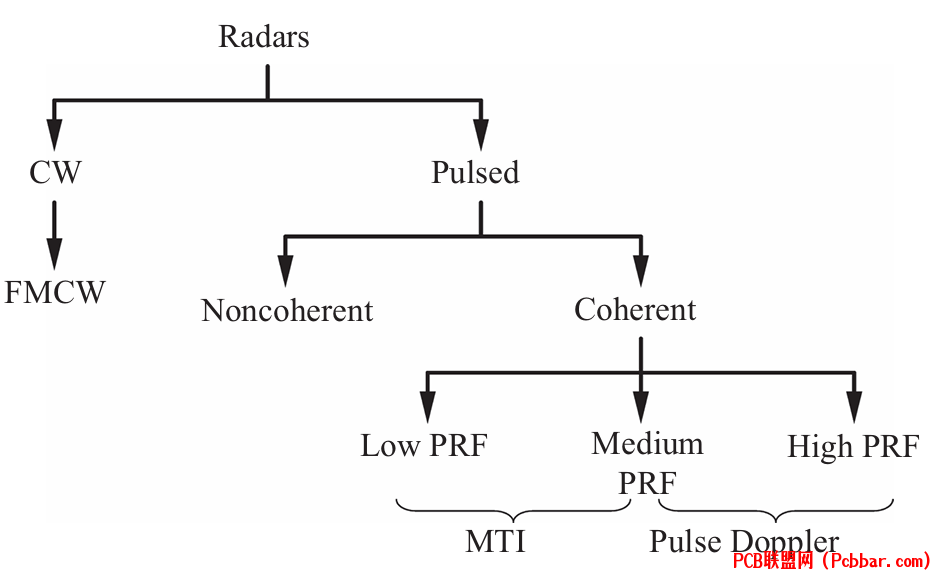

图3：基于波形的雷达类型分类树

发射波形的选择对雷达性能有重大影响：
% b2 n2 p0 j9 H1 _5 ~+ ~% M5 O

脉冲雷达发射短能量脉冲并测量反射回波的时间延迟

连续波雷达发射不间断信号，擅长速度测量

调频连续波雷达结合两种方法的优点
" m4 z) ~0 h1 o$ [( w5 n7 K
. W% f4 E* |6 h6 k6 L" V  O


# x( r1 _! s4 R! v. e- |图4：雷达频段及其典型应用概述

5 D: F( f2 I. Y, W工作频率选择在雷达性能和应用适用性方面起着关键作用：

低频段(HF、VHF、UHF)：大气衰减小，适合远程监视

中频段(L、S、C)：平衡距离和分辨率能力

高频段(X、Ku、Ka)：实现高分辨率成像

( d. B+ j1 K9 W$ e

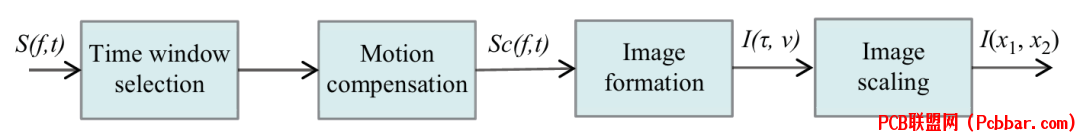

& C8 ]% _3 x" F$ _/ P* F3 h图5：ISAR处理链框图

现代雷达系统的基本功能包括探测、跟踪、成像和分类。探测过程涉及复杂的信号处理，以识别噪声和杂波中的目标特征。先进的跟踪算法在管理多个同时目标的同时维持目标轨迹。成像能力包括合成孔径雷达(SAR)和逆合成孔径雷达(ISAR)，为目标识别提供详细的可视化信息。
5 j; }0 z* Q2 _( B7 c* S4 T


, O* U/ y9 @0 }图6：基于成像和特征提取的雷达分类系统架构
) f% @1 _. \5 R# v; Z& Y: m4 N- o现代应用与未来趋势

8 m. S1 P$ I( Z% O' T/ e9 ?& b现代雷达应用已经从传统军事用途扩展到多个民用和商业领域。在军事应用中，雷达系统通过预警和战场监视提供空防能力。这些系统必须在复杂的电磁环境中保持高可靠性，同时维持精确的目标跟踪和分类能力。
$ ^9 p! v: s9 ?: t* s. G( x6 g" k9 Z
9 ]( I% U- [. C5 K# T遥感应用极大地提升了对环境现象的理解：
; g" Y# ^3 W& p$ f) V. v: v

气象雷达系统提供详细的降水图和风场测量

地质观测雷达协助地形特征绘制和地表运动监测

海事雷达系统确保航行和港口运营安全
% g/ f9 L1 K7 a& p  k+ e: N! }
3 J% y, @1 T3 _0 Q5 k7 e


6 u, u4 s" J3 D$ |图7：展示不同应用领域的商用雷达系统示例
, t& p8 ?4 Y: j' z. v% V
空中交通管制是最重要的民用应用之一，雷达系统需要持续监视空域，同时提供精确的飞机定位和跟踪信息。这些系统整合多个雷达传感器，提供覆盖广大地理区域的无缝监控，需要复杂的数据融合和航迹管理能力。

3 M( Y6 i: Y4 q0 I汽车行业已广泛采用雷达技术用于高级驾驶辅助系统。这些应用要求紧凑、经济的雷达解决方案，能够在各种环境条件下可靠地探测和跟踪车辆、行人和障碍物。主要挑战在于实现高空间分辨率和快速更新率，同时保持系统的经济性。
0 r% u4 M: b6 j: X6 n2 m' ?/ u
空间应用为雷达技术带来独特挑战：

卫星跟踪需要极高的灵敏度和精度

行星探测需要能在极端条件下运行的稳健系统
; c9 \2 J) A9 t, E# d( q新兴技术与发展方向
7 u6 O8 J/ o% {( S
: q3 }7 A7 i, @雷达系统的发展日益聚焦于认知雷达概念，代表着雷达架构的根本转变。认知雷达系统能主动从环境中学习，不断调整运行参数以优化性能。这种适应涉及多个维度，包括波形选择、波束控制和信号处理算法。

软件定义雷达架构是另一项重要进展。这些系统通过可编程数字硬件实现雷达功能，提供极高的运行灵活性。通过软件更新修改雷达特性的能力使系统能够快速适应新需求和威胁。
! j# |3 O5 a* Z: x' Q, F
, i- j4 y( C: O" O8 Q光电子技术与传统雷达架构的集成提供了解决当前技术限制的方案：
  Q3 A% @7 }( Z* G信号生成：电光方法能生成从C波段到W波段频率的高稳定性射频信号，克服了传统电子振荡器在相位噪声和频率灵活性方面的限制。
5 L, l4 a; @  Z3 Q9 G$ t+ d信号处理：光电子技术实现更高频率的直接模数转换，同时保持更好的动态范围和更低的时序抖动。
0 p' V: s: _- u- X信号分配：光纤网络为雷达子系统之间提供低损耗、高带宽的连接，支持精确同步的分布式雷达架构。
[/ol]
当前技术挑战包括：
0 i% t$ X2 l2 e9 D: n

高频模数转换器性能限制

直接射频信号生成的杂散动态范围不足

分布式雷达系统节点间同步精度要求高

; F4 T' W. c1 b  \: {* D雷达技术的未来发展方向在于通过创新方法解决这些挑战，结合先进数字处理、新型信号生成技术和复杂系统集成。自主系统、空间监视和环境监测等新兴应用持续推动雷达能力的提升需求。
- |/ l6 X: ?0 |0 j6 V* l) P) z! l
6 D# Q  }9 x' U1 X+ @. X+ r  N人工智能和机器学习技术的集成将彻底改变雷达信号处理和目标识别能力。这些技术使系统能够自动适应复杂环境，提高目标与杂波的区分能力。
结论

雷达技术持续快速发展，主要由更高性能、更多功能和更强适应性的需求推动。向认知、软件定义架构的发展趋势，结合光电子技术的增强，显示出满足未来军事和商业应用需求的巨大潜力。随着雷达技术的进步，多传感器模态的集成和分布式架构将变得越来越重要，推动雷达系统能力的全面提升。
/ u0 M- w2 M. W! ?% o7 U- l& u 参考文献
( I! ^) ^" i) ]7 {1 t5 H
[1] Bogoni, P. Ghelfi, and F. Laghezza, Eds., Photonics for Radar Networks and Electronic Warfare Systems (Radar, Sonar and Navigation). London, UK: Scitech Publishing, 2019.
