嵌入式系统中EMC认证与合规测试

电子设计联盟


4 \5 y$ ~$ I% B点击上方蓝色字体，关注我们
/ ]2 Q$ X1 Y! M1 H6 Q8 e
1 V1 H- \) i; |' wemc测试确保设备在电磁环境中能够正常工作，同时不会对周围的电子设备造成干扰。
+ w9 p: w$ S( L% g& D
' J1 c. Y/ A. D' R  S# ~) y- @! n

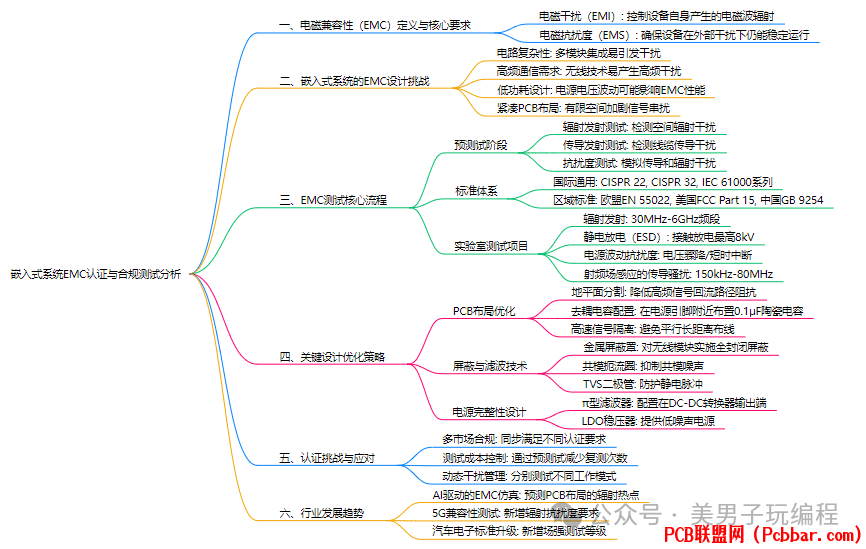

$ X( B0 R5 W7 \% T- d7 k下面是对嵌入式系统中EMC认证与合规测试的全面分析。

' o( W1 Y6 s6 e: r* \( c$ o电磁兼容性（EMC）是指电子设备在规定的电磁环境中既能够正常工作，又不会对其他设备产生电磁干扰。EMC认证包括两个主要方面：
7 H  _# h* v6 w( M
. V8 V7 S4 j0 m$ [电磁干扰（EMI）：设备本身产生的电磁波可能会干扰到其他设备或系统。
; }+ n, g# L7 q' l* g电磁抗干扰（EMS）：设备在受到外部电磁干扰时，依然能够正常工作。
$ q* m9 f2 d& o* [1
嵌入式系统中的EMC挑战
嵌入式系统常常集成于各种电子设备中，它们需要满足不同的EMC标准，这些系统面临的EMC挑战包括：

复杂的电路设计：嵌入式系统通常由多种硬件模块组成，包括处理器、传感器、通讯模块等，容易产生较强的电磁干扰。
高频通信：嵌入式系统中常常采用无线通信（如WiFi、蓝牙、ZigBee等），这些频率较高的信号容易引起干扰。
+ t1 ]9 M- p$ {# B) `1 }低功耗设计：许多嵌入式系统采用低功耗设计，可能会导致电源电压不稳定，影响EMC性能。
: p% ?5 v1 V9 U* h% `紧凑的PCB布局：嵌入式系统的体积通常较小，导致PCB布局空间有限，增加了EMC设计的难度。
2
EMC认证与合规测试的目标
+ b0 G9 _0 W, ]9 \9 y) JEMC认证和合规测试的主要目标包括：
" z$ M5 I; b$ S1 b, ?8 k
( v2 y0 p9 M  J9 Z' C0 S确保设备不干扰其他设备：设备的电磁发射不得超过规定的限值。
% _/ [. T! C5 N7 r3 u) n确保设备对电磁干扰有足够的免疫力：设备在电磁环境中能够正常工作，不受外部干扰的影响。
9 s9 \6 `# ?: d. P3 ?& N遵循国际标准和法规：确保产品在不同市场（如欧盟、美国、亚洲等）合法上市，符合不同的EMC法规和标准。
3
3 Z; X% J4 [; \EMC测试方法与流程
嵌入式系统的EMC测试通常包括以下几个步骤：
预测试（Pre-testing）
6 M1 ]/ I& r/ @辐射发射测试：检测设备通过空间辐射方式发射的电磁波。
传导发射测试：检测设备通过电缆等传导媒介发出的电磁干扰。
. J' v) ~( z6 c0 h# r3 Y传导抗扰度测试：模拟设备受到电力线、数据线等传导的电磁干扰，检测设备的抗扰能力。
6 O! D2 T- X/ }5 K4 L' v辐射抗扰度测试：模拟设备暴露在电磁辐射环境下，测试其抗干扰性能。标准选择
8 k( Q! k, ^$ lCISPR 22：国际标准，主要用于IT设备的电磁发射测试。
3 q! q" G! @% r  B  e5 M. A7 qCISPR 32：用于多媒体设备的EMC测试。
+ x; y- }+ K+ x& `EN 55022：欧盟的标准，类似于CISPR 22，用于发射测试。
IEC 61000：涉及EMS和EMI的通用标准，包括抗扰度和发射测试。
FCC Part 15：美国的EMI测试标准，针对电子设备的电磁干扰进行规定。实验室测试
- _8 |  q/ O" Q2 e1 O进行辐射发射、传导发射、静电放电（ESD）抗扰度、射频抗扰度、电源波动抗扰度等测试。
8 d  q2 T. N. A: O( t采用专业设备（如EMI接收机、频谱分析仪、天线、传导干扰测试设备等）进行测量。测试环境
7 y; W3 f+ j+ k7 k& p6 r3 L测试通常需要在屏蔽室内进行，以减少外界电磁波的干扰。
  z+ p2 y2 k) D! a  G+ d# K屏蔽室的设计应符合标准要求，如ISO 17025认证的实验室。
/ ^3 C; B3 Y( v" b测试设备需要定期校准，以确保测试结果的准确性。
合规性报告
测试完成后，会出具EMC合规性报告，报告中会列出测试结果、符合标准的要求、超出限值的干扰源等信息，并给出改进建议。
4
& n2 m* k' N1 f' L0 i6 K常见EMC设计技巧
在嵌入式系统设计中，可以通过一系列设计技巧来优化EMC性能：
电源设计
使用高质量的电源滤波器来减少电源线的传导干扰。
8 ]; L# L  H4 s9 Q. a+ F/ F电源设计时考虑地平面布局，避免电源噪声对系统的干扰。PCB布局优化
: P; c5 o/ E+ Y, N7 U' P# c优化地线和电源线的布局，尽量减少回流电流路径，降低电磁干扰。
5 S% c/ h' e0 ]7 t7 U" A将高频信号线与其他敏感信号线分开，减少交叉干扰。
; R1 r) t3 \5 Y! b. \在pcb设计中加入适当的去耦电容，减少高频噪声。屏蔽设计
对敏感元件或电路进行屏蔽，避免电磁波泄露。
2 R3 T) T- `) K( n- C7 F5 A屏蔽罩材料选择需要考虑其屏蔽效果与成本。信号完整性
确保信号完整性，避免高速信号线的反射和串扰。
在高速信号路径中加入终端电阻，以减少信号反射。抗扰度设计
选择抗干扰能力强的元件，如稳压器、低噪声放大器等。
采用滤波器、TVS二极管等组件提高系统抗扰度。
5
EMC认证与合规的法规和标准
不同国家和地区有不同的EMC法规和认证标准。

以下是一些常见的标准：
! x! }+ P* I) x- ^) V6 o! r
欧洲：CE认证（符合欧盟EMC指令），符合EN 55022、EN 55024、IEC 61000-6-1等标准。
) V; ?* I  J3 K& L) j美国：FCC Part 15、UL 60950（针对IT设备）、MIL-STD-461（军用标准）等。
中国：GB 9254（信息技术设备的EMI标准）、GB 17625.1（电磁兼容标准）等。
6
% K/ U* ?, I/ W1 E! EEMC认证与合规测试的挑战
9 S+ b1 @/ X  I5 n% H复杂的市场要求：不同市场有不同的认证要求，产品需要在设计阶段考虑这些不同的法规和标准。
& y7 [. c& y4 [/ a+ m% ^设计成本与时间：EMC设计和测试往往需要较高的成本和较长的时间，尤其是对于高频产品。
测试环境的限制：某些测试需要特殊的设备和环境（如屏蔽室），可能会增加测试成本和时间。
设备干扰的多样性：电磁干扰源非常多样，可能来自设备本身的工作模式、外部环境、其他电子设备等，因此需要对系统的各种状态进行充分测试。
通过合理的设计技巧和严格的测试流程，可以减少电磁干扰并提升系统的抗干扰能力。

& L1 k2 I5 N, l0 U  i0 U8 b随着嵌入式设备广泛应用于更多领域（如智能家居、工业控制、汽车电子等），EMC认证的复杂度和重要性也在不断提高。

+ Y4 w, J0 X5 c1 J因此，嵌入式开发人员需要密切关注EMC设计原则，提前进行合规性评估，确保产品顺利通过认证并成功投放市场。
