引言# m/ B1 @0 R" P
5 y9 f$ {* c1 _" K硅基光电子市场在数据通信、电信和传感应用等多个领域显示出显著增长。本分析探讨这些不同领域的市场动态和详细预测[1]。9 ]8 P9 M9 h O4 D/ T

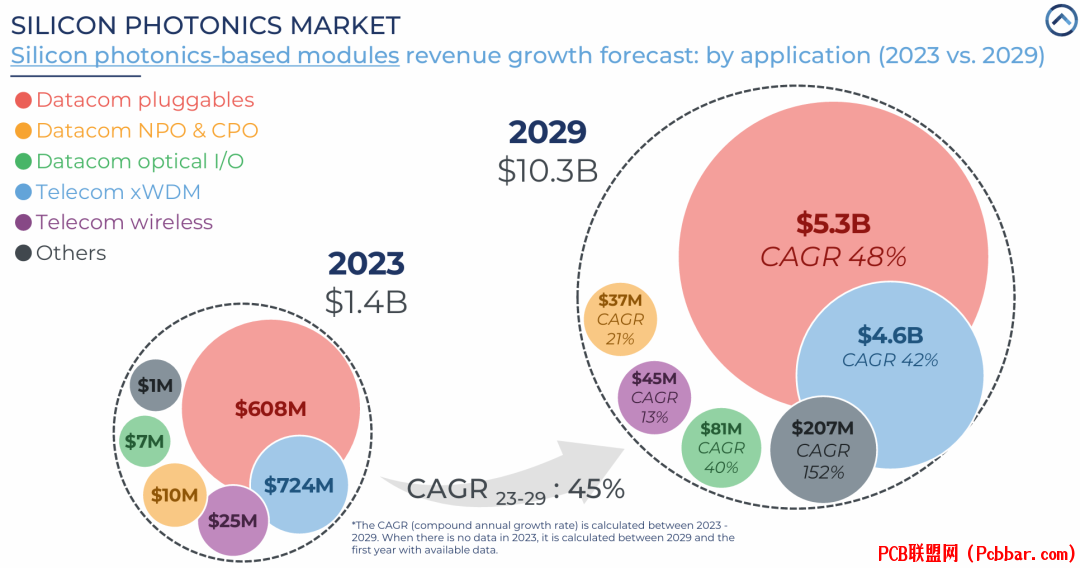

% v3 X/ m9 |9 U, L3 j* q3 e! c% Y图1：2023年至2029年硅基光电子模块收入增长预测，显示各应用领域的细分。
, \* _9 j- h! m( b+ y数据通信市场发展, A6 ^, m6 V( j' o& |
3 J3 g* q; O( S, k v$ o$ ?
数据通信领域是硅基光电子最大的市场，正经历数据速率和平台技术的重要转变。市场正从100G/通道向200G/通道传输速率转变。这一转变涉及调制方案、驱动电路和光学器件的复杂改进。更高的数据速率需要更先进的信号处理和改进的热管理系统。
, E3 A( H U3 E9 }# s

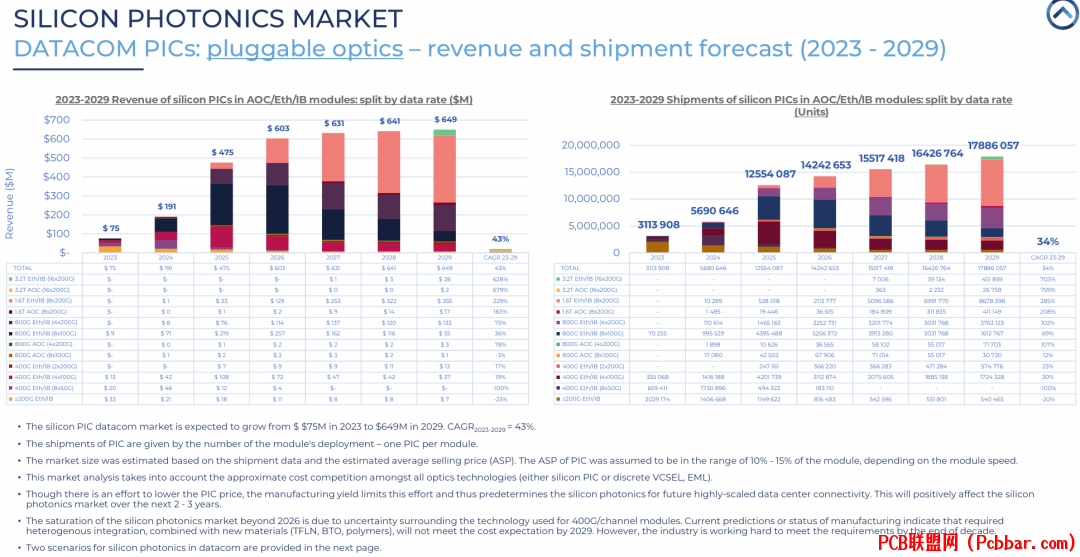

" @. Q& l* o1 y' K图2：数据通信光电子集成芯片收入和出货量的详细预测，突出显示可插拔光学器件领域的增长。0 s! w! V# P7 X
% x6 x4 _2 i% `' i可插拔光收发器的技术发展显示出从400G到800G模块的进展，更高级的1.6T和3.2T解决方案正在积极开发中。这种进步需要调制器带宽、光电探测器响应时间和整体信号完整性的显著提升。向更高数据速率的转变需要新的热管理和功耗优化方法。
0 \! P# m! j. U& p

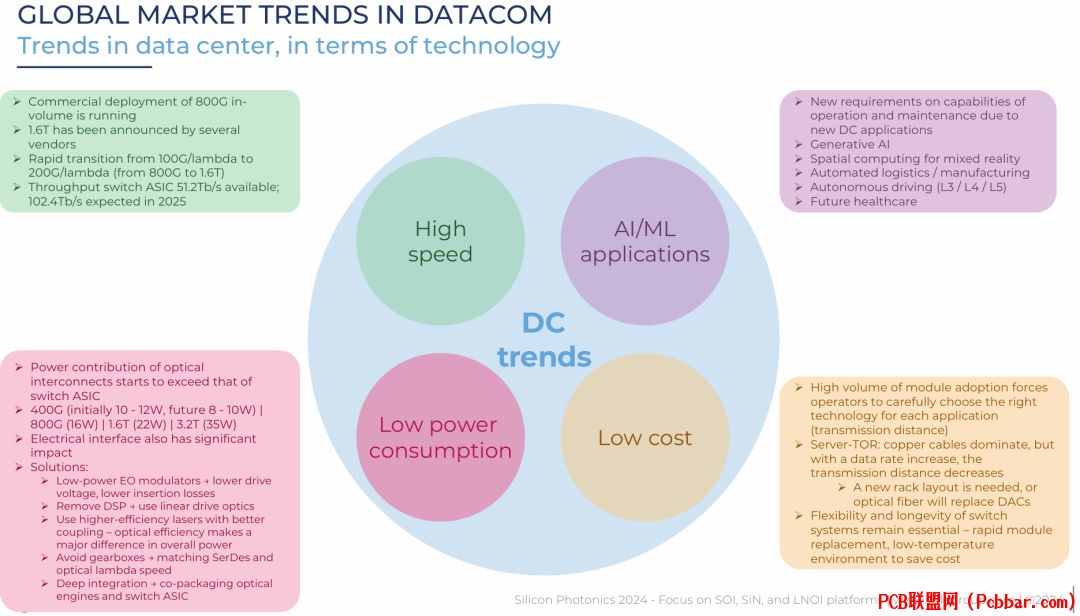

8 O" i2 T/ M1 j) r2 }) b+ d图3：数据通信应用的最新趋势，展示不同传输距离范围内光互连技术的演变。* X2 N0 O5 x- e! H3 m8 H: J
电信市场发展& k5 _: a9 q7 N& y1 t, B
' q9 D5 k E* L$ C! n
硅基光电子的电信领域主要集中在波分复用和无线应用。城域网和长距离网络的先进相干光学解决方案日益突出。这些系统采用复杂的数字信号处理技术和先进的调制格式，实现更高的频谱效率和更好的传输距离。
! h, P# Q" E e# y1 L3 W% A
$ g. i8 ^8 W) N

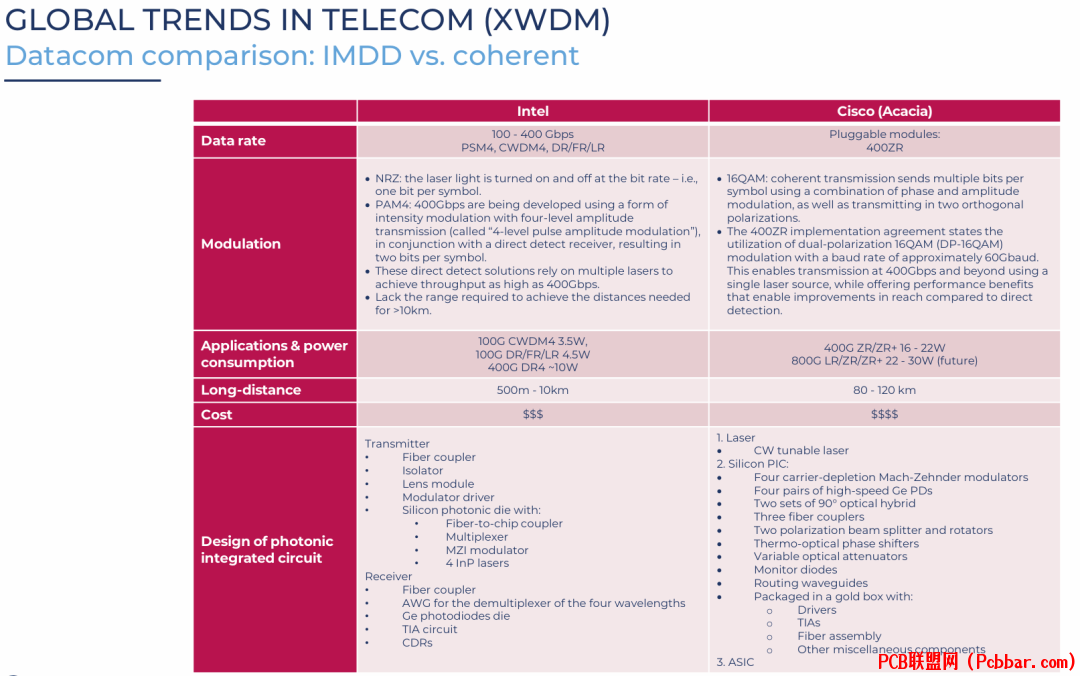

图4：直调直检(IMDD)与相干技术在电信应用中的比较。 [# h: x2 |+ i' k
传感市场机遇' s' C: M% S) |; b
& r7 S5 W% g" D3 R
传感市场包括激光雷达、医疗诊断和生物标志物监测应用，需要高度专业化的光电子集成芯片。这些应用需要精确控制相位敏感性、波长稳定性和最小光学损耗等光学特性。传感功能的集成通常需要新的封装和环境保护方法。8 j" D* n7 i5 q h
6 D* k2 T4 z1 L" O

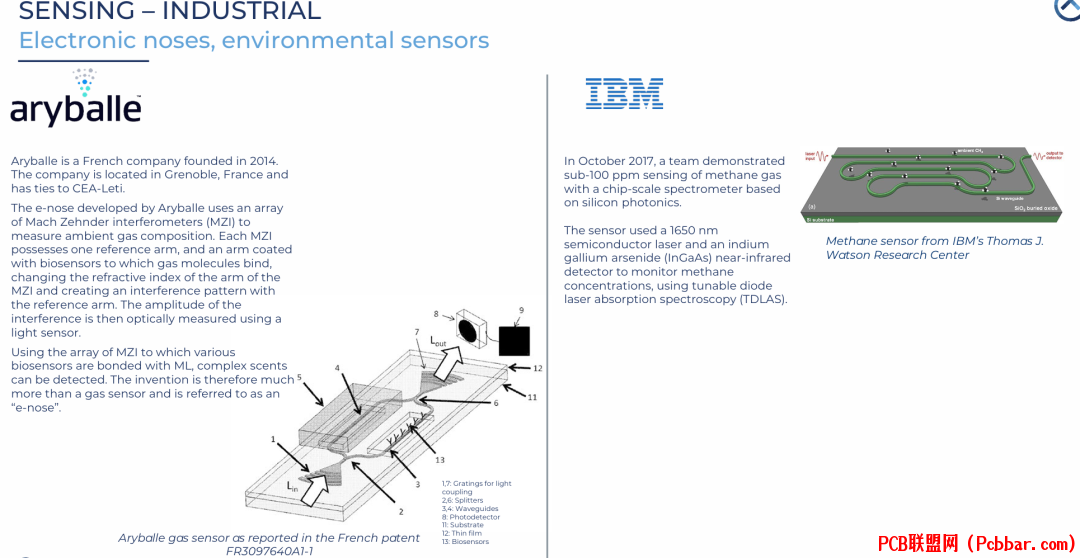

图5：基于硅基光电子技术的工业传感应用概述，包括电子鼻和环境传感器。
+ d' K( e+ V7 T: s光电共封装的演进0 y' f' T1 u( o3 b& h: v# }
% T5 O* T* F; Y3 Y2 YCPO的发展解决了高性能计算和网络应用中功耗和密度的基本挑战。这种方法需要仔细考虑热管理、信号完整性和制造工艺。光学和电子器件的近距离集成在串扰、热干扰和可靠性方面带来独特挑战。) t R# m5 Z6 ^2 ] Z: m* m S

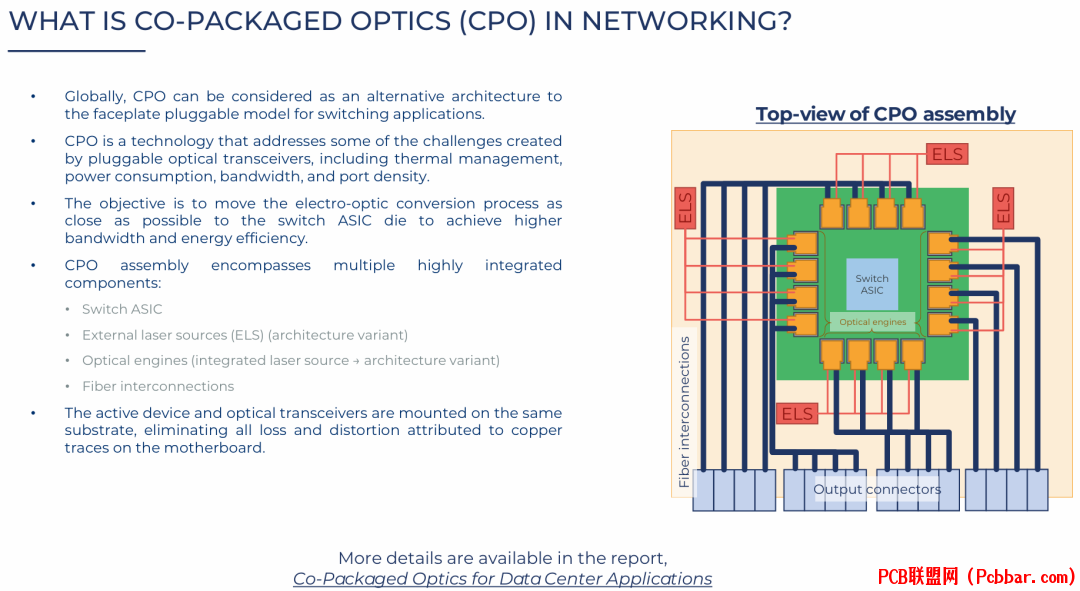

& }3 g/ I$ w `* O7 A0 u& a图6：从传统可插拔格式到共封装解决方案的光学封装演变，显示外形尺寸和集成水平的发展。
8 j; h" C! V2 Q# I市场预测和技术展望, S9 ^! p/ T u) }
% x+ _" b; U% k% `. `/ \; k% k# j全面的市场分析显示出各个领域的强劲增长趋势。硅基光电子模块市场从2023年的14亿美元增长到2029年的103亿美元的预测反映了制造工艺、良率提升和技术集成能力的进步。这种增长得到材料科学、工艺集成和设计优化发展的支持。
* O! O: F1 {; a" o! c3 E
6 X9 l: [: R- M
图7：2023年至2029年所有应用的硅基光电子芯片收入和出货量的全面预测。
, ^6 j0 B! e" e; Y) L1 G技术平台市场动态
5 `2 G* g6 i' V9 y! [
3 D; A, N1 p; e" Z8 k6 [/ N5 G ^不同技术平台在市场中相互竞争，各自在特定应用中具有独特优势。传统硅基光电子平台提供高集成密度和CMOS兼容性，而铌酸锂解决方案提供卓越的调制能力。基于磷化铟的方法支持光学有源器件的直接集成。这些技术差异推动市场细分和特定应用的采用模式。
, D% K: J0 Q2 I( F9 l8 u! `# U
# ` s+ j. N4 V4 P- E
图8：不同光电子集成芯片技术平台的收入增长预测，显示各种解决方案的相对市场地位。! t9 N, D3 D+ l/ K7 F
结论
' N; e' {) T- Z0 \6 j/ k: @% G0 S* v# X6 r5 X
硅基光电子市场在多个领域显示出稳健的增长，在数据通信应用中表现尤为突出。向更高数据速率和更集成化解决方案的技术演进推动了材料、工艺和设计方法的创新。良率优化和成本降低仍是未来发展需要考虑的重要因素。
