瑞芯微 RK3576 开发板：高性价比的 AIoT 开发利器

MATLAB画图 · 发表于昨天 12:02

最近，瑞芯微推出的第二代 8nm 高性能 AIoT 平台 ——RK3576，在电子开发领域引起了不小的轰动。今天，就带大家深入了解一款搭载 RK3576 芯片的宝藏开发板 —— 米尔电子的 MYD-LR3576，看看它到底有哪些过人之处！RK3576 内置四核 Cortex-A72 + 四核 Cortex-A53，最高频率可达 2.2GHz，多任务处理能力超强。搭配 ARM G52 MC3 GPU，图形处理能力出色，无论是复杂的 3D 图形渲染，还是高清视频播放，都能轻松应对。
更值得一提的是，它还集成了算力高达 6TOPS 的 NPU 加速器，对于人工智能应用的支持十分给力。图像识别、语音识别等 AI 任务在它面前都能快速完成，为各种智能设备开发提供了强大的动力。
丰富的接口也是这款开发板的一大亮点，PCIE、USB3.0、SATA、GMAC 等高速接口，以及 CAN FD、DSMC、UART 等低速接口一应俱全，扩展能力拉满，一个平台就能快速部署多种产品，工业控制、云终端、人脸识别设备、车载中控、商显等领域都能轻松适配。
01
开发板外观：精致设计，布局合理

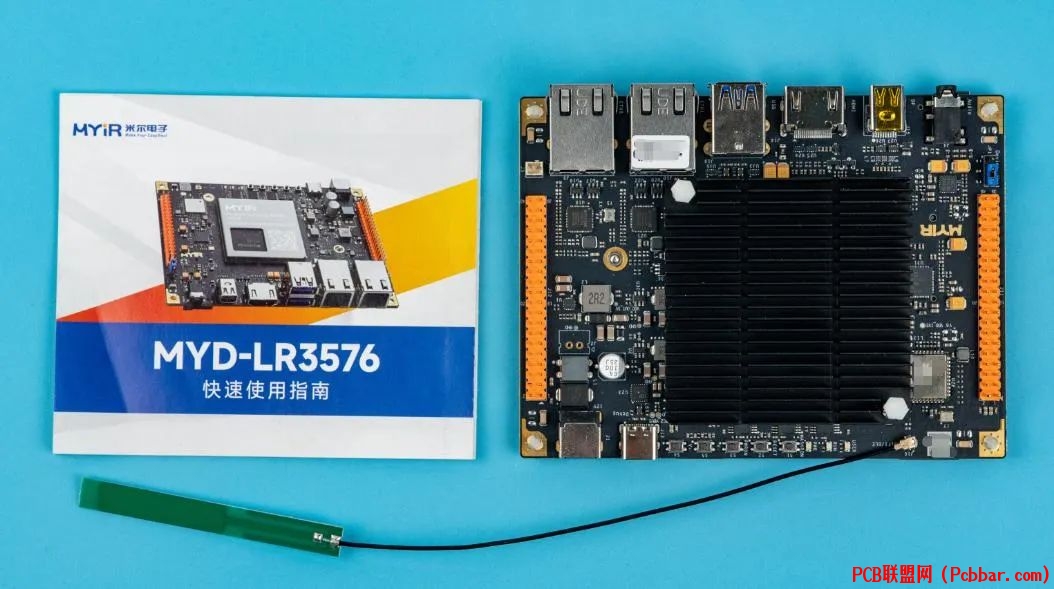

收到 MYD-LR3576 开发板，打开包装，里面有开发板、纸质快速上手指南，还有电源适配器和 USB 线等附件。


开发板采用米尔经典配色，哑黑油墨搭配沉金工艺，颜值超高，看着就很 “科技范”。SOC 模组上覆盖着一个大散热器，有效保障芯片稳定运行。
开发板一侧集成了音频、Mini DP、HDMI、两个 USB3.0 接口和两个以太网接口，满足各种外接设备需求；


另一侧则是电源输入口、调试口和五个按键，方便操作和调试。


两端的 2*20 的 2.54mm 间距排针，便于扩展应用。

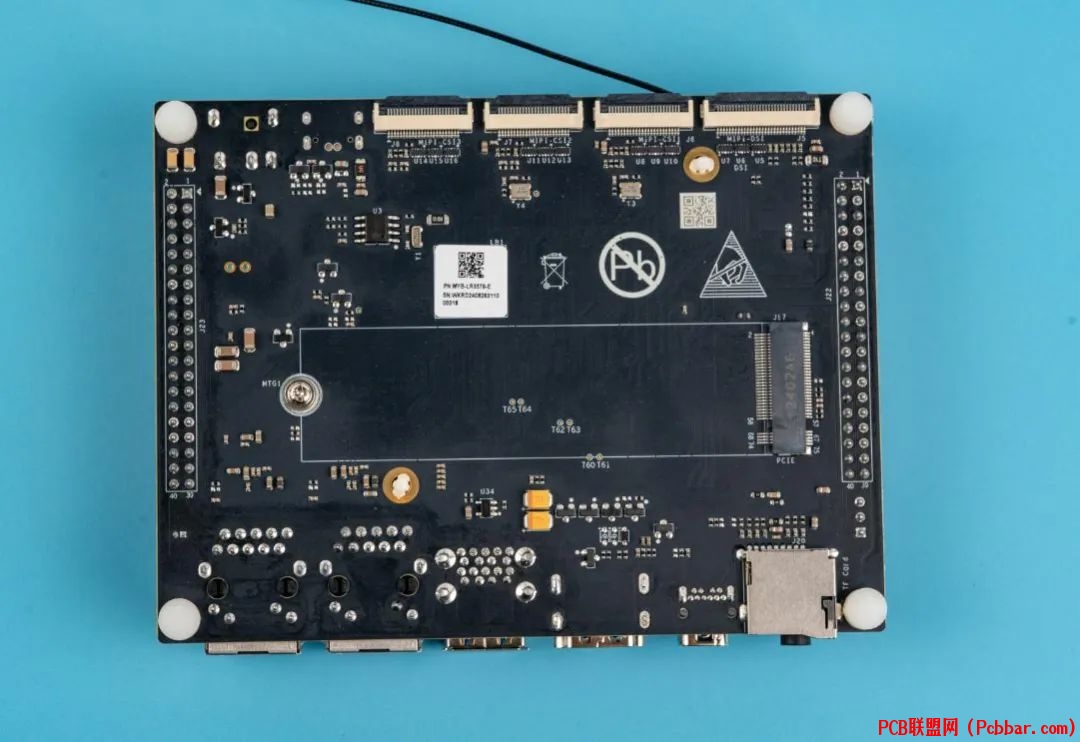

翻到背面，M.2 硬盘接口、SD 卡槽、3 组 4 lane 的 MIPI CSI 摄像头输入接口以及一个 MIPI DSI 显示输出接口有序排列，布局紧凑合理，为开发者提供了丰富的扩展选择。

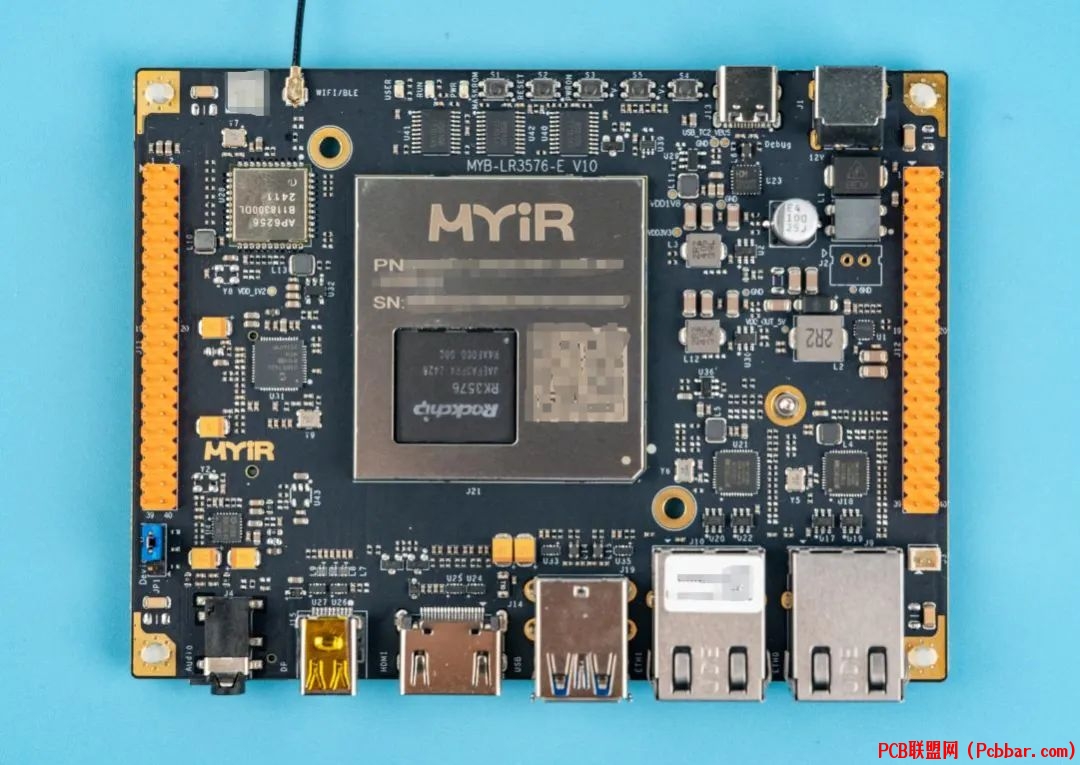

去掉散热器，能看到板载的米尔 MYC-LR3576 模组，采用 LGA 封装，集成度超高。模组里不仅有 RK3576 芯片，还封装了 PMIC、DDR、eMMC 以及各种阻容感，布局布线密度大。这种设计对于企业来说非常友好，不用自己费力研发核心板，直接使用成熟模组，能大大降低研发难度和成本，缩短产品开发周期。


从缝隙看进去，里面用的阻容器件是真的小啊。这模组里面封装了SOC、PMIC、DDR、eMMC，以及各种阻容感，布局布线密度很大。所以做终端产品的一般规模企业，真的没必要自己做核心板。首先是研发难度较大、其次研发成本和时间投入巨大。索性专业的事情交给专业的人做，直接买这种成熟的模组往底板上一贴，还挺香的。


从这个角度看，模组与底板的连接相当可靠，这就是LGA封装的魅力。

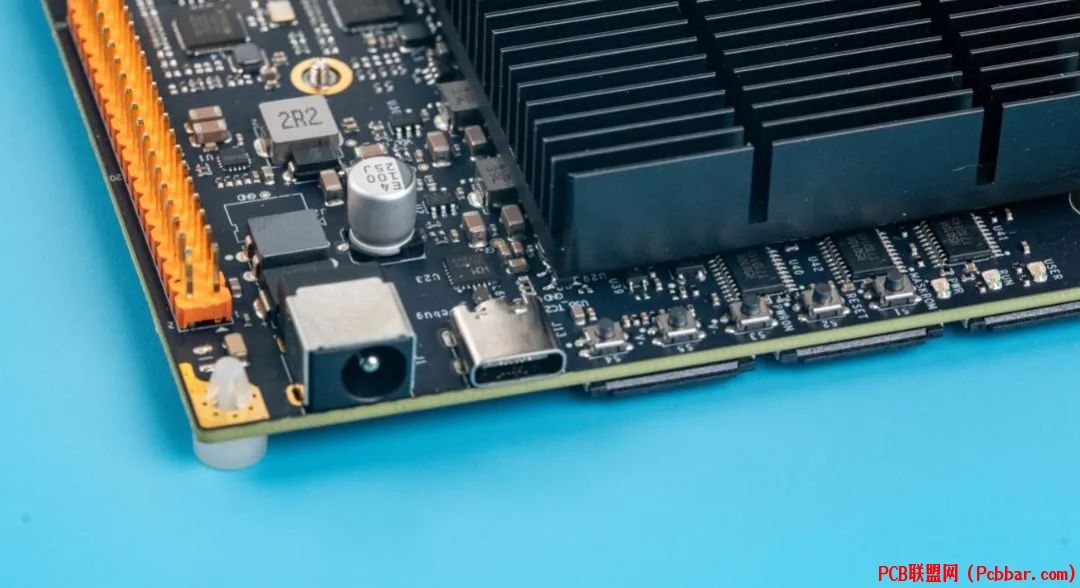

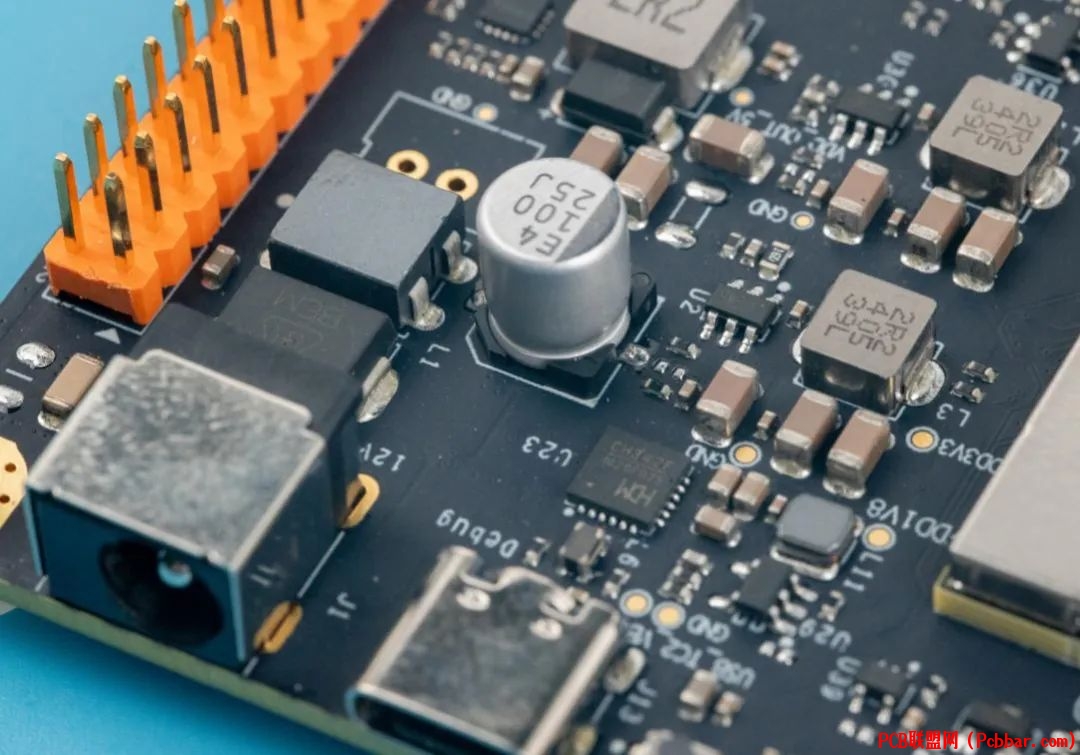

板子上电源入口部分细节。

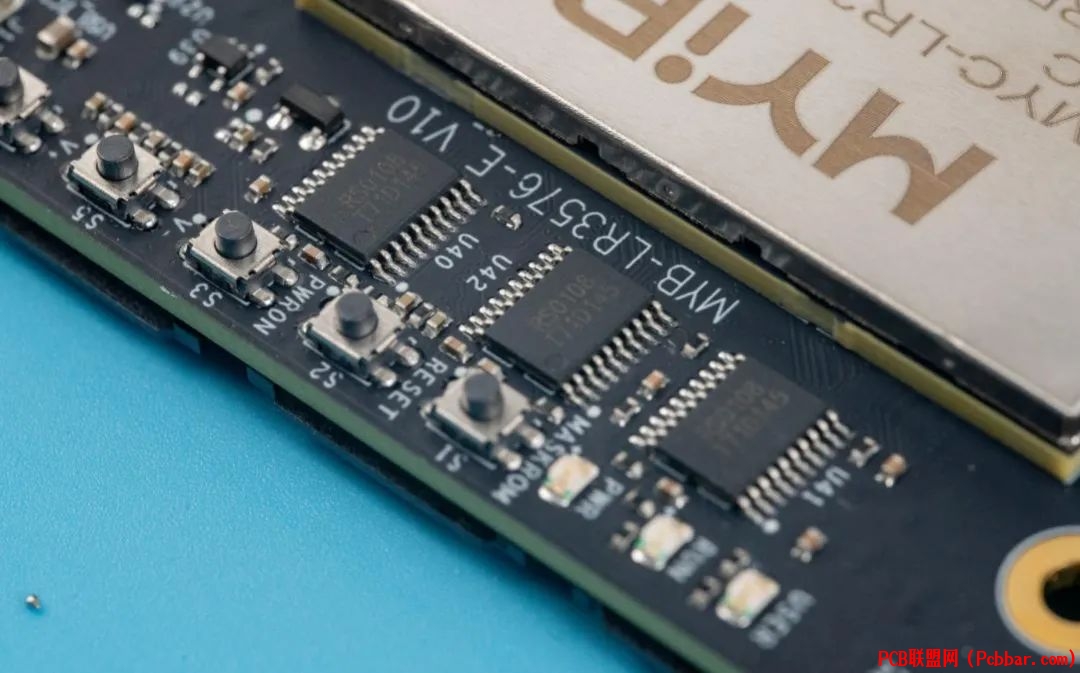

按键及指示灯细节。


HDMI和USB等接口防护电路细节。

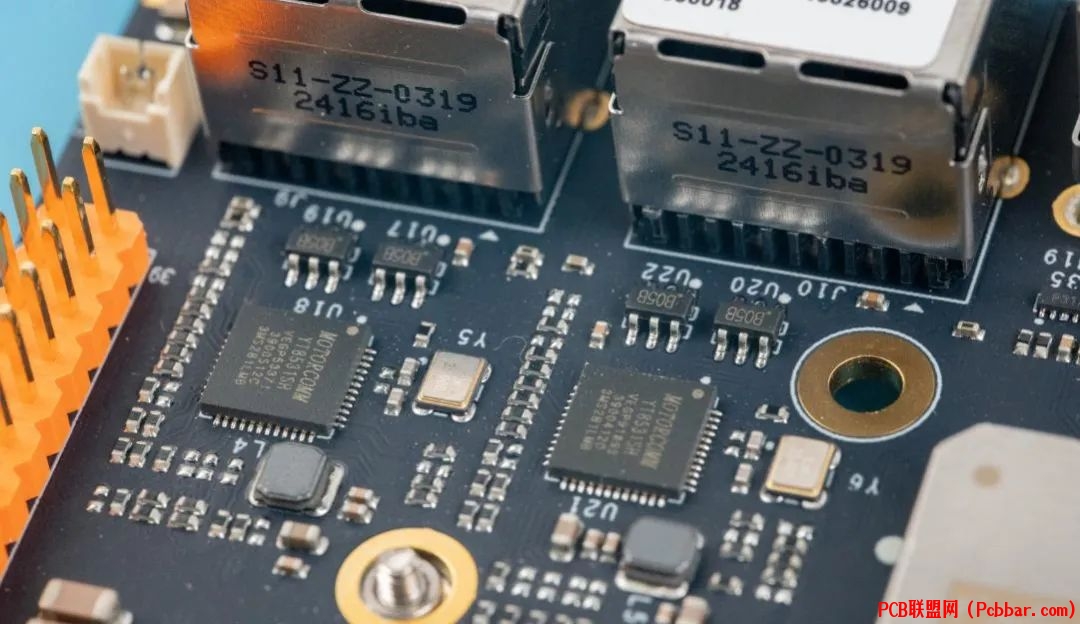

以太网接口细节。

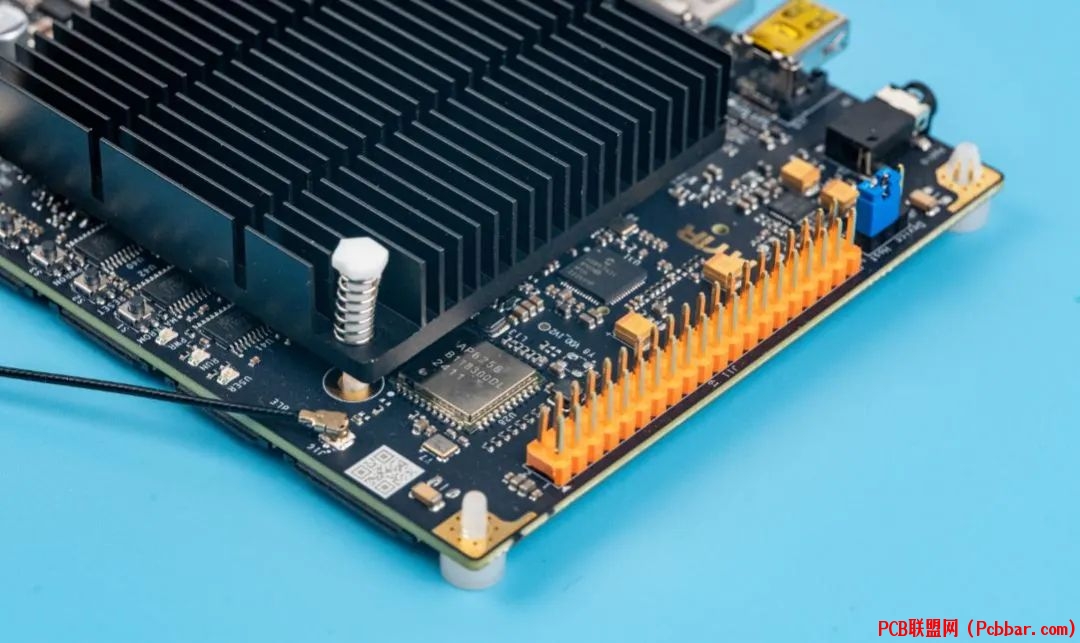

Wifi模组及天线细节。

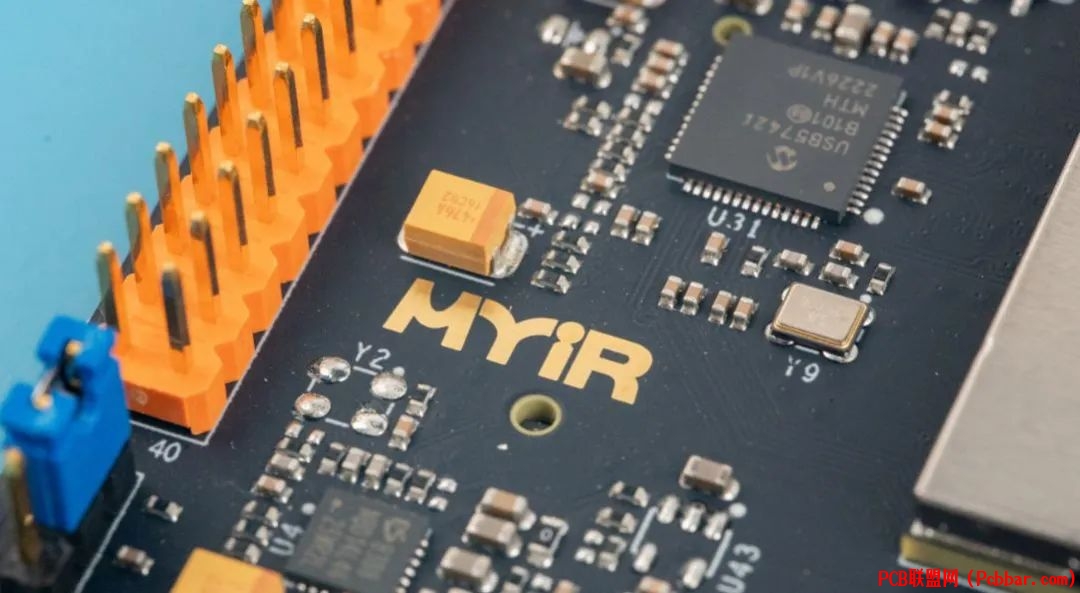

MYiR logo细节。米尔真是把电路板的配色玩到极致了，黑金电路板搭配橙色排针，看起来就很高端，实际上他们的板子应用场景也确实都很高端。

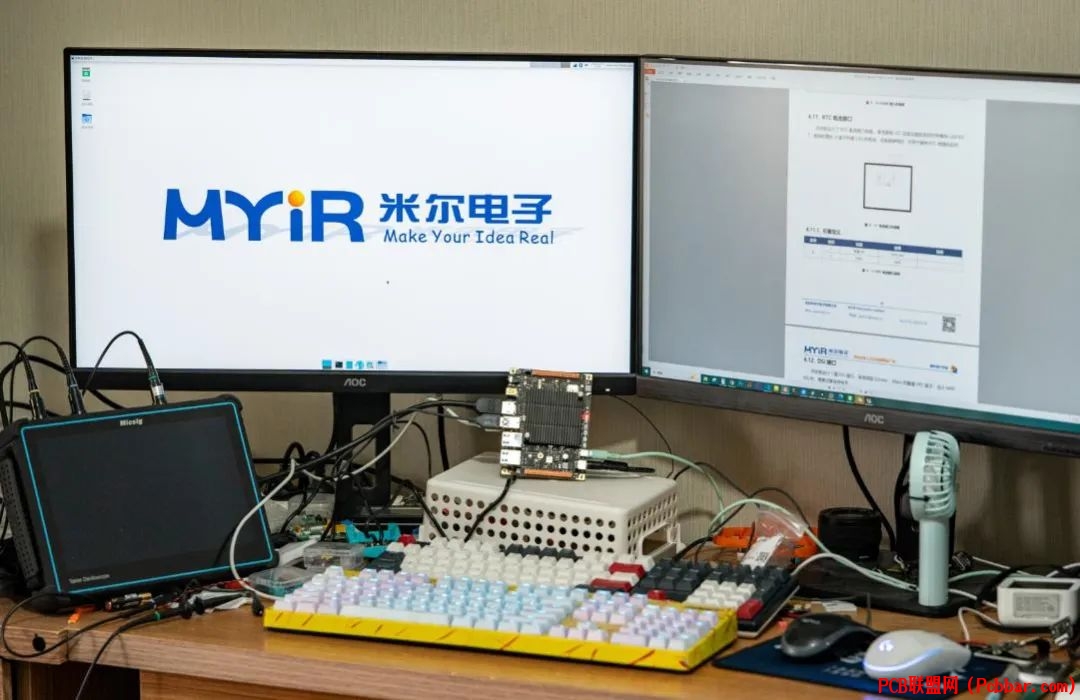

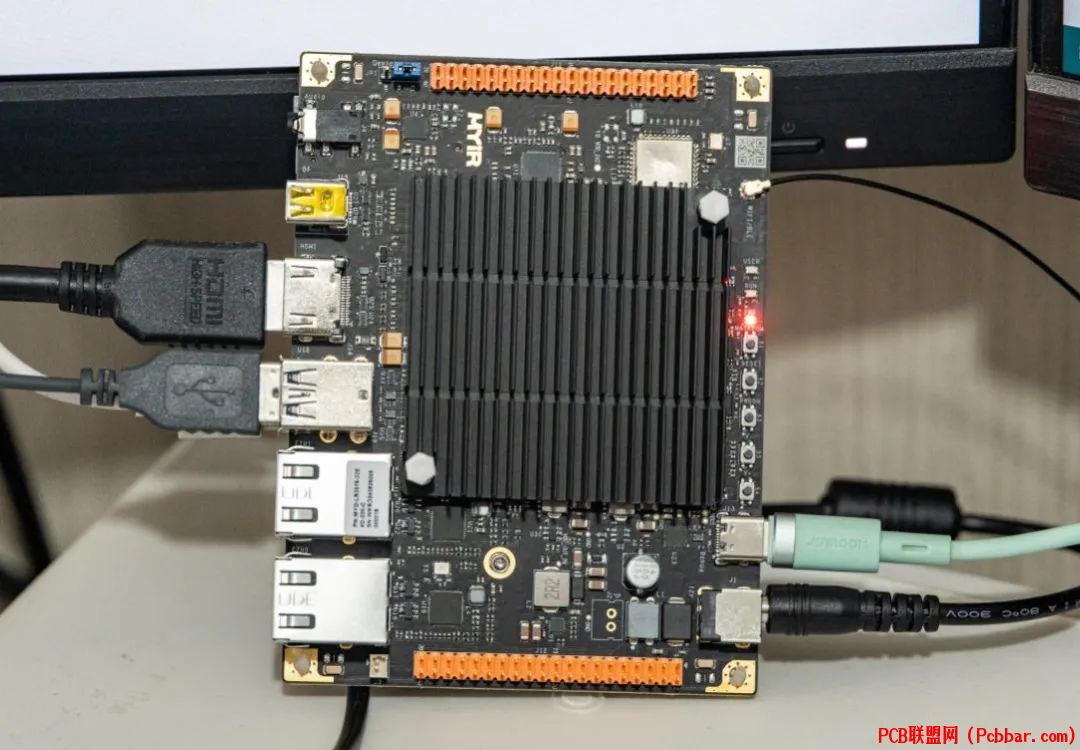

板子看完了，接下来上电，出厂固件已经烧录好了Debian 12 操作系统。用HDMI线连接2K 27寸显示屏到这个开发板，无压力点亮。再给接个键盘，鼠标，就可以当做另一台电脑用了。


看起来蛮帅气的有木有


02
资料开发板的包装盒和核心板屏蔽壳上都有二维码及产品的PN码和SN码，使用这两个码可以在米尔开发者中心下载对应产品的资料。


第一次体验到这么正规的开发板资料获取方式，瞬间感觉付费用户就是不一样。


资料列表中的硬件资料，提供了硬件设计指南、硬件用户手册、硬件资料包。


软件提供了米尔定制的Debian操作系统相关的软件包和Linux操作系统相关软件包。这个下载方式是阿里云盘，将近20G的资料，十来分钟就下载完了，体验感很不错，看来米尔是真的从用户层面考虑这些细节了。

先看看文档中的《MYD-LR3576 Debian软件开发指南.pdf》

目录。

随便找个内容看看，也很详细，而且写了可能会遇到的错误以及处理办法。

作为硬件工程师转行的嵌入式工程师，硬件资料是我首要关注的，仔细看发现内容真多啊。

任何一个外设都有参考电路、layout建议。那是不是说，如果我想使用他们的核心板做底板，快速出产品给客户，直接照抄他们的设计指南就行了？我觉得大可不必，因为他们甚至提供了底板的原理图和PCB文件啊，东西都喂到嘴里了，还需要自己再去动手抄吗？这样我就有更多的精力专注于软件层面的开发了。

底板是六层板，拼板也做好了。allegro的好处就是直接可以把封装和焊盘一键导出，为我所用，一个字，爽！
03
开发初体验看着这么详细的软硬件开发资料，我觉着不跟着走一下有点对不起这资料。于是赶紧打开Ubuntu，跟着《MYD-LR3576 Debian软件开发指南.pdf》开始编译系统。

第一步就是进入SDK目录，使用./build.sh lunch指令来配置目标开发板，这里选择7。

接下来就使用./build.sh指令来全部编译一遍。第一遍全编译会比较慢，可能需要几个小时，这时候起来活动活动、喝喝茶、甚至可以约个球友出去打会儿球，回来就编译好了。

编译好固件之后，使用瑞芯微的烧录工具烧录到板子上即可。关于烧录，《MYD-LR3576
Debian软件开发指南.pdf》中花了整整八页来讲，真就差手把手了。

烧录完重新上电，相当于又进入了一个全新系统，连上网浏览个网页、打开终端玩一玩，都没啥问题。04
后记整体来说，经过我的一番上手体验，发现这个板子无论做工用料、颜值都是非常不错的。资料完善程度也是远远超出了我的预期。跟着文档简单操作编译个SDK也是非常顺手。有句话说得很好：改变自己最快的方法，就是做自己最害怕做的事！我以前很排斥去上手嵌入式Linux，因为我觉得这里面的东西过于庞杂，所以这些年错过了不少发财的机会。但是最近硬着头皮真的去上手了嵌入式Linux，发现并没有那么难，而且资料比我之前学MCU的资料更丰富、详细、规范。真的就属于：早上手早涨薪，晚上手晚享受！最关键的是，现在有限时优惠，核心板价格仅498起，开发板价格699起，8核CPU加6TOPS算力而且能驱动3个屏幕显示不同内容的开发板，价格才699，真的是性价比非常高了。最关键的是还有这么丰富的资料，所以是很值得分享给大家的，以下链接是米尔天猫旗舰店，复制到浏览器或淘宝打开即可：https://detail.tmall.com/item.htm?id=846172160887
