KiCAD 9 终于支持导出 ODB++ 也越来越好玩了！

MATLAB画图

KiCad 是一款用于创建电子电路原理图和 PCB 的开源软件，其项目的GitHub主页为：https://github.com/kicad。KiCad 支持集成的设计工作流程，其中原理图和相应的 PCB 一起设计，也支持特殊用途的独立工作流程。KiCad 还包括一些帮助电路和 PCB 设计的实用程序，包括用于确定电路结构电气属性的 PCB 计算器、用于检查制造文件的 Gerber 浏览器和用于检查电路行为的集成 SPICE 模拟器。


KiCad 可在所有主要的操作系统和广泛的计算机硬件上运行。它支持多达 32 个铜层的 PCB，适合创建各种复杂的设计。KiCad 是由世界各地的软件和电气工程师组成的志愿者团队开发的，其使命是创建适合专业设计师的免费和开源的电子设计软件。
KiCAD目前已经来到了9.0版本，可以在KiCAD的官网免费下载安装，下载链接：https://www.kicad.org/download/
也可以到阿里云的镜像站下载：https://mirrors.aliyun.com/kicad/
KiCAD 9.0 带来了许多不错的新功能：

原理图和符号编辑器
[/ol]

选择过滤器：原理图和符号库编辑器现在支持对象选择过滤功能。

图纸引脚/层次标签同步工具：可以同步管理图纸引脚及其关联的层次标签。

网络类规则区域：允许用户绘制形状并附加网络类规则。

设计复用块（Design Reuse）：支持创建可复用的原理图模块库。

网络类颜色高亮：新增网络类颜色以高亮边框形式显示。

其他改进：包括支持导入 Altium ASCII 原理图文件格式、符号编辑器引脚拖动功能、ERC 检查优化等。

PCB 和封装编辑器
[/ol]IPC API：新增基于进程间通信（IPC）的 API，提供更稳定的接口。

区域管理器（Zone Manager）：可以预览和调整区域优先级。

改进的过孔覆盖控制：支持在板级和单个过孔级别控制过孔覆盖。

层对预设：支持快速切换和管理层对。

形状修改工具：用于优化内部板切口的形状。

多层焊盘栈：支持在不同层上定义不同形状的焊盘。

交互式定位工具：通过绘制线条来精确定位对象。

多走线拖动：改进了推拉布线工具，支持拖动多条走线。

电气间隙设计规则检查：新增电气间隙（creepage）设计规则检查。

通用改进
[/ol]

Jobset（预定义任务集）：支持在原理图和 PCB 设计中应用预定义的任务集合。

文件内嵌：支持将原理图、PCB 布局、封装及符号中的外部元素内嵌到项目中。

贝塞尔曲线工具：在多个编辑器中支持贝塞尔曲线工具。

命令行功能增强：包括新增光线追踪 3D 图像生成功能。

文档更新：文档体系得到全面更新和优化。
ODB++数据导出：导出智能数据

其他改进
[/ol]

官方库文件优化：新增大量原理图符号、封装和 3D 模型，并优化现有元件。

用户界面改进：支持鼠标滚轮缩放方向反转、图像参考点支持等。

快捷键和操作优化：新增可映射快捷键的文本对齐操作。

老wu比较感兴趣的是 ODB++ 导出的功能和 IPC API 进程间通信的接口。


ODB++ 即 Open Database++，是一种广泛应用于 PCB 设计和制造领域的开放数据交换格式，由 Valor Computerized Systems 开发，后来被 Mentor 收购，再然后 Mentor 又被西门子收购，现在Valor 成为 Siemens EDA 的一部分。
ODB++ 旨在替代传统的 Gerber 文件格式，提供更完整、结构化的制造数据，以优化 PCB 从设计到生产的流程，当然，目前绝大多数的仿真软件也都支持了 ODB++ 格式的数据导入。
对于PCB制造而言，使用ODB++的好处：

用于制造、装配和测试的所有设计数据都集中在一个文件中

支持所有层的集成 DFM

最大限度地降低与数据传输错误相关的供应链风险

通信减少导致设计和制造之间的延迟

在电路板制造的所有阶段实现最大程度的自动化

ODB++ 受到所有主要 CAD、CAM 和 DFM 工具供应商的支持

电路板制造商的事实标准！！！（相较于IPC 2581）

ODB++ 包含一个完整的图层表，该表描述了原始图层名称、图层类型和图层顺序

在 ODB++ 中，与 Gerber 数据不同，焊盘和导体之间的区别非常明显

通过属性系统，甚至可以定义基准点、测试点等

KiCAD 9.0 版本开始支持 ODB++ 数据导出，除了可以提交智能数据给到板厂这个好处之外，也方便 KiCAD 设计的文件导出到第三方仿真软件，虽然KiCAD 在8.0版本中已支持导出 IPC 2581格式，但老wu个人来说，更偏好于 ODB++，由于 ODB++ 出自于 Valor，其对板厂使用的 CAM 系统有着深刻的影响。相较于IPC 2581，很多PCB相关的制造商也会更偏向于使用 ODB++。
当然，KiCAD 9.0 刚发布没几天，至于导出ODB++的功能有没有bug，老wu也还没全面验证过，大家在实际使用中要自行仔细检查一下。
IPC API 这个接口为第三方工具与KiCAD进行集成打开了方便之门，与基于 SWIG 的 Python 绑定到 KiCad 的 PCB 编辑器不同，IPC API 被设计成一个稳定的接口，当 KiCad 的内部结构被重构时无需担心API接口会发生改变。它还设计为与语言无关，因此可以与用 Python 以外的语言编写的软件进行联动调用。不过目前IPC API还在开发中，9.0是其发布的第一个版本，估计要到KiCAD 10 版本才会走向成熟。

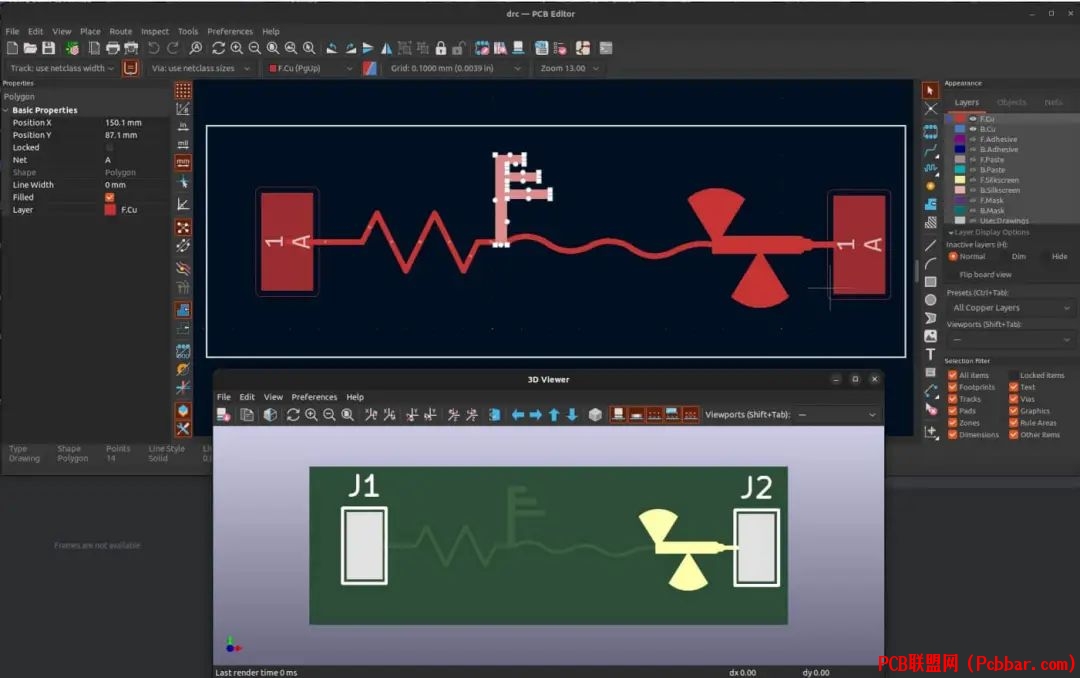

在 KiCAD 里设计射频电路，然后通过 ODB++ 导出精确的设计数据到 HFSS 或者 CST 里进行仿真优化，轻松惬意。
将来等 IPC API 接口走向成熟之后，在 HFSS 或者 CST 里与 KiCAD 进行联合设计可能会更好玩，将仿真软件里优化后的版图直接通过 IPC API 接口推送回 KiCAD，然后 KiCAD 里导出 ODB++ 给到板厂进行精确的制造，美滋滋
