Made with KiCad（117）：ShaRPiKeebo 树莓派 Zero 2W 扩展板

美男子玩编程

“ 一个小型的 Linux 计算机，集成了键盘、日光下可读的屏幕和长距离收发器。核心板是 Raspberry Pi Zero W 或 2W。 ”

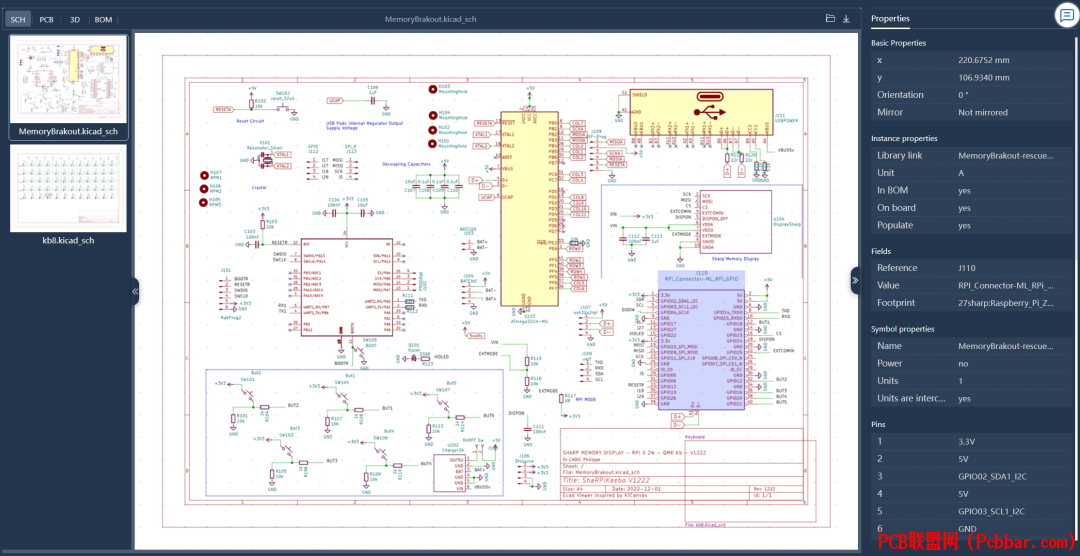

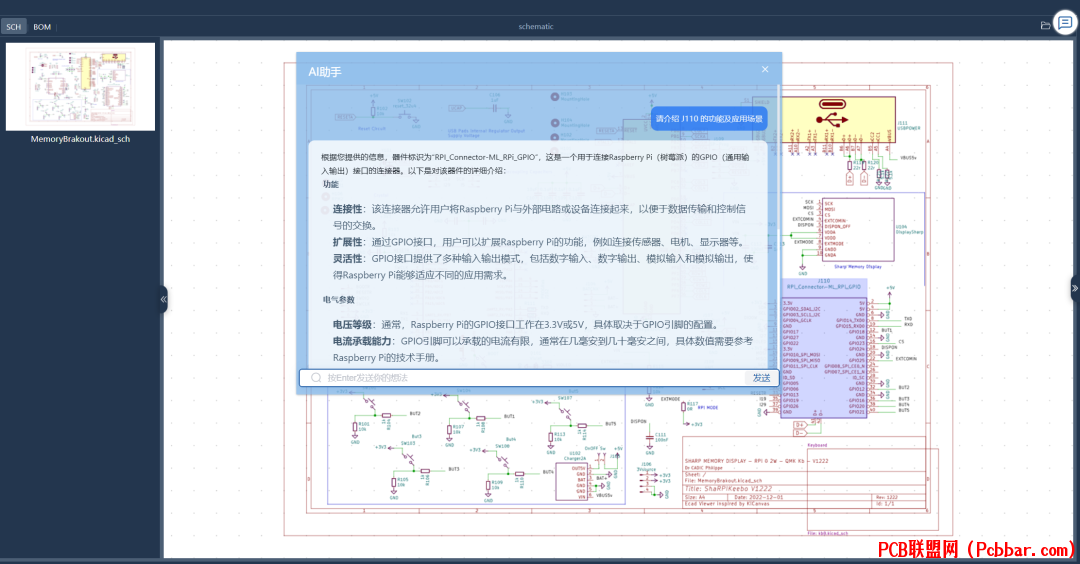

Made with KiCad 系列将支持新的展示方式。直接将以下链接复制到浏览器中(或点击“阅读原文”)：https://www.eda.cn/ecadViewer/viewerPage?xmlId=c094e000-72b1-4d84-ac41-a50250df54e3&fileZip=%2Fdata%2Fdesign%2Fdemo%2Fc094e000-72b1-4d84-ac41-a50250df54e3.zip即可动态查看设计的原理图、PCB、3D 及 BOM，查询设计中器件、走线、焊盘的属性详情。还可以在原理图中与AI小助手互动，帮您更高效地学习设计细节：




概览ShaRPiKeebo：可能是世界上最小巧的实体 QWERTY 键盘 Linux 计算机。

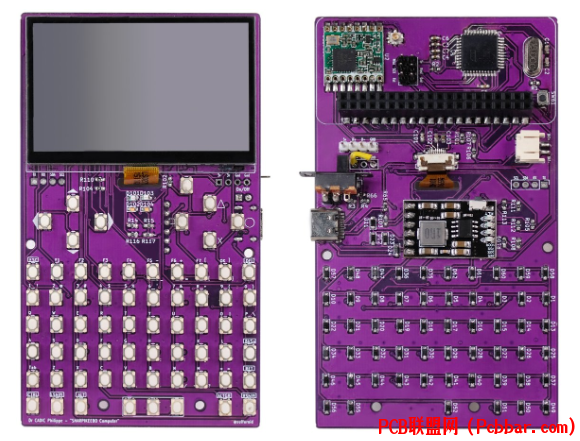

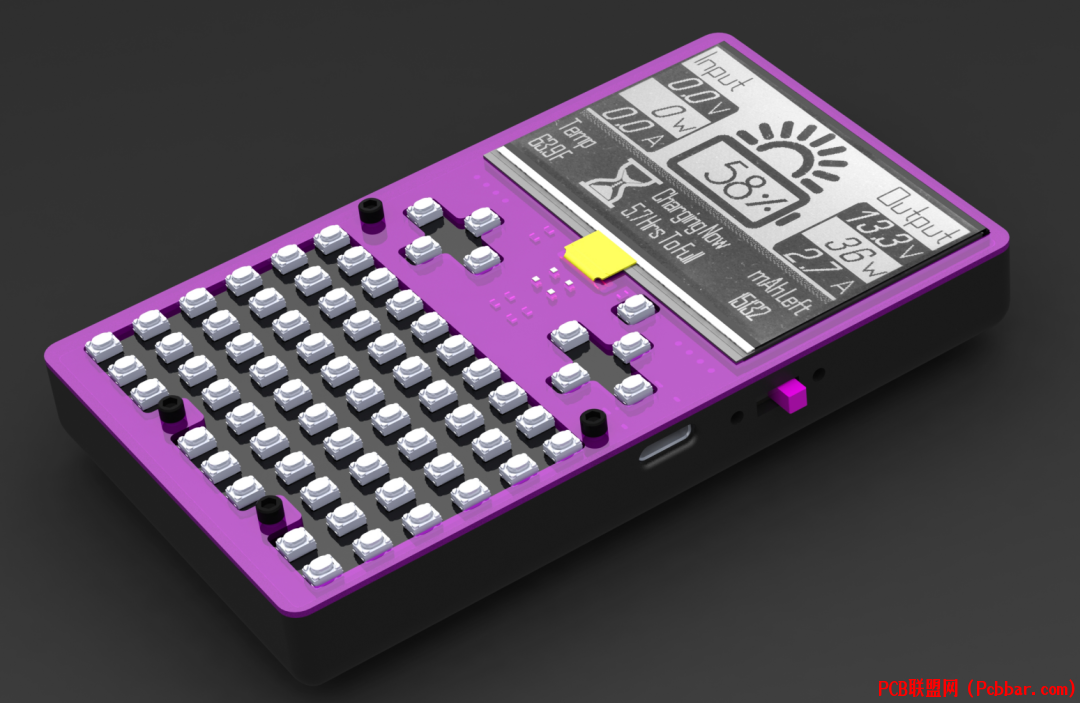

这款由树莓派Zero W/2W驱动、仅6x11x1.5厘米的掌机，配备了400x240像素低功耗日光可视黑白SHARP记忆显示屏，并搭载远程无线收发模块。
如果您曾为 PocketChip 心动，那么ShaRPiKeebo将彻底颠覆您的想象！这款开源硬件打造的由电池供电的计算机，拥有超低延迟显示屏、双方向键、板载电源管理系统和Wi-Fi支持，堪称游戏玩家、系统管理员、软件开发人员、渗透测试员、学生、创客，乃至所有不愿被定义的 Linux 极客的终极随身装备。



功能与规格

2.7 英寸 400x240 像素 LS027B7DH01 SHARP 记忆显示屏（低延迟、低功耗、日光可视）

内置 56 键 QMK 兼容 USB QWERTY 键盘（连接其他设备时可作为外接键盘使用）

双四键方向游戏控制键

5 个可通过 GPIO 电压检测（上/下拉）控制的物理按键

4 个独立可编程 LED（支持C++/Python标准GPIO指令控制）

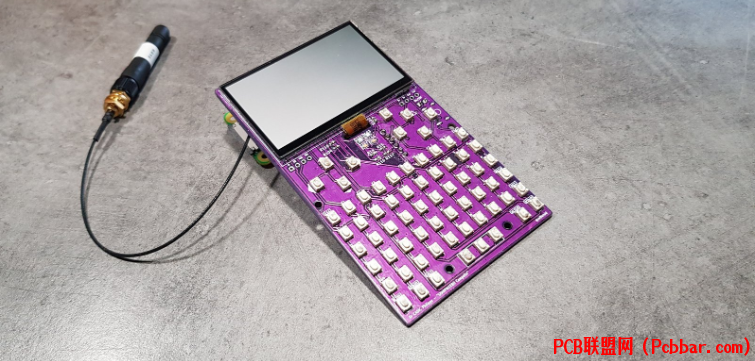

远程 433 MHz无线电收发器（当前采用 RFM95，即将升级为CE认证的 RakWireless 芯片）

USB Type-C 供电的板载电池管理与充电模块

锂电池 JST接口

通过 GPIO 扩展的 UART/I2C接口（可连接 GPS、4G/5G 模组等 3.3V 外设）

QMK 键盘固件刷写专用 ISP 编程口

结构参数

主板接口：支持树莓派 Zero W/2W的2x40针接口

尺寸：66 x 115 x 20毫米

重量：
极致便携 全能应用

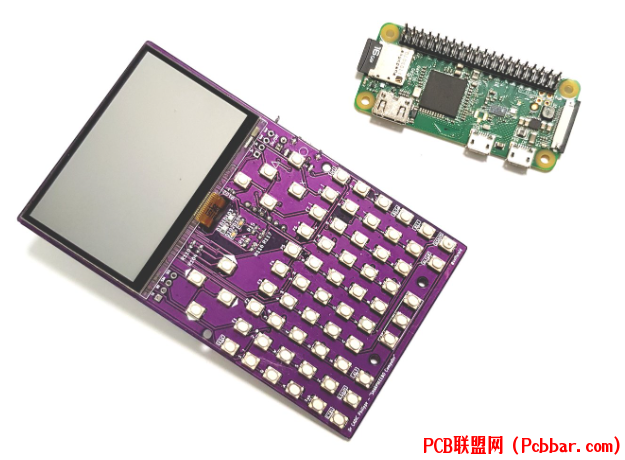

只需插入电池和树莓派Zero W/2W主板，即可：

掌机游戏畅玩

SSH 远程服务器管理

本地/远程 Python 脚本执行

使用 Linux 诊断工具进行 Wi-F i网络安全审计

运行加密货币钱包或部署便携式 BTC 闪电支付节点（支持硬件安全密钥保护）

USB扩展存储实现海量数据记录

与其他 ShaRPiKeebo 用户进行千米级无线聊天（无需蜂窝网络！）


来两个视频：

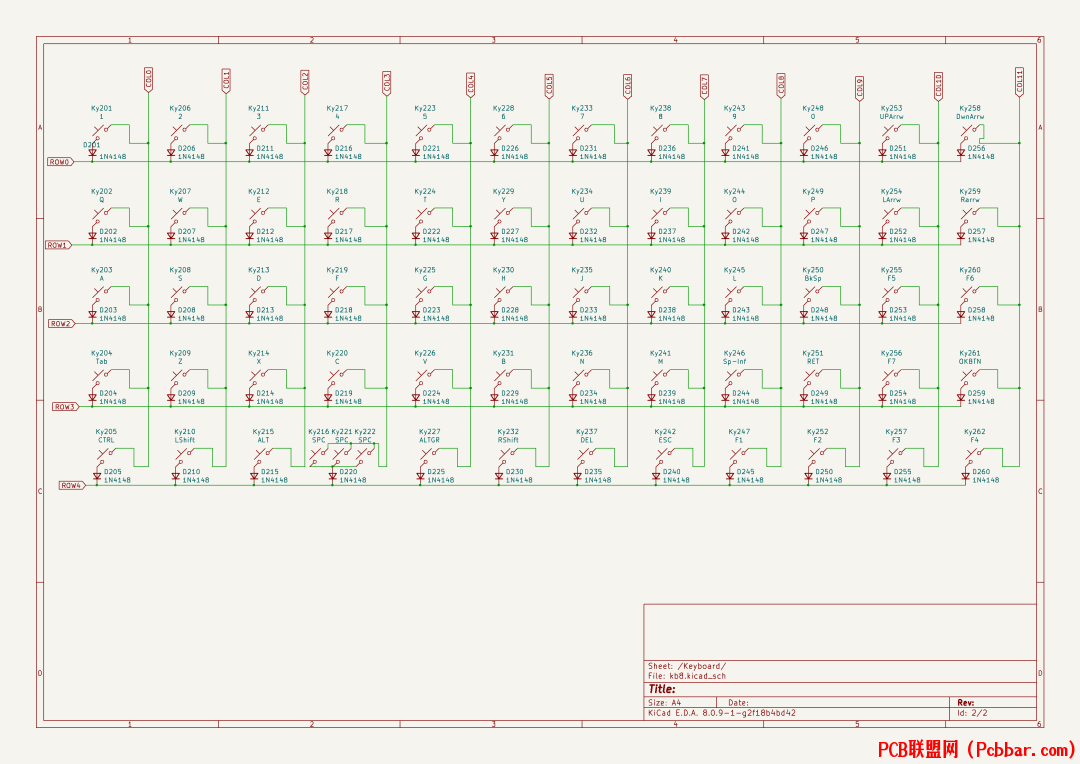

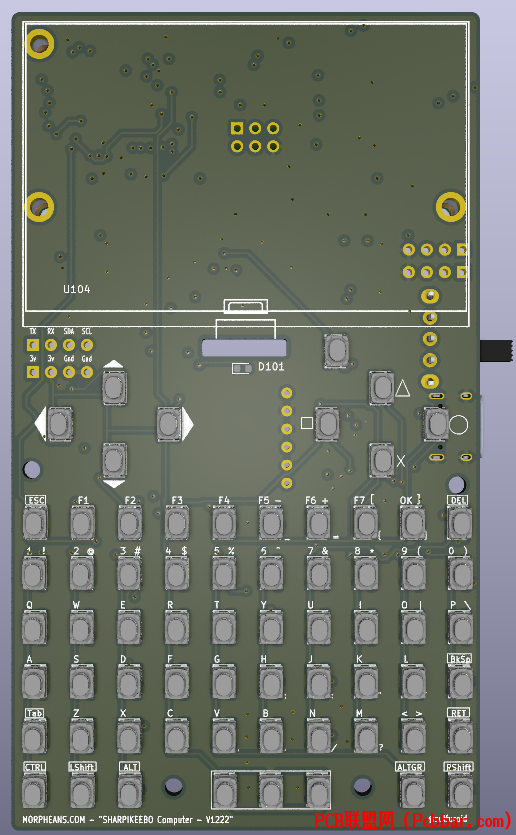

原理图 & PCB









LicenseNA仓库 & 下载
可以在Github中获取开源仓库：
https://github.com/ccadic/sharpikeebo
Baidu 下载：
